16 - Charente [Angoulême - Saint Saturnin]

Puis-je recevoir la TNT (simple définition ou HD) dans ma commune et quand ? Débats sur les zones d'ombre...

16 - Charente [Angoulême - Saint Saturnin]

Messagepar Laurent » 07 Nov 2007 18:50

Liste des émetteurs dans le département de la Charente :

:arrow: Émetteurs Locaux :
- Angoulême - Saint Saturnin.
- Angoulême - Sud - Petit-Beauregard.
- Angoulême 2 - Est - La Grand Font.
- Baignes-Sainte-Radegonde - Les Granges Neuves.
- Blanzac - Pérignac.
- Chalais - L'Houme.
- Confolens - Agglomération.
- Montmoreau - La Chaise.
- Mouthiers-sur-Boëme - Terrain de sport.
- Ruelle - Est - Réservoir d'Eau.
- Saint-Amant-de-Boixe - Montignac-Charente.
- Voeuil-et-Giget - Lieu dit Chez Sales.

:arrow: Émetteur mis en place par les collectivités territoriales :
- Confolens 2 - Périssac.


Réaménagement de la BANDE 700 MHz dans le département de Charente :

Le transfert de la bande 700 MHz au profit de la téléphonie mobile est effectif pour tous des émetteurs du département de Charente depuis le 23 janvier 2018 (phase 3). Il a donné lieu à des réaménagements de canaux sur tous les émetteurs.

Les descriptions des émetteurs ont été mises à jour en tenant compte des modifications opérées lors de ces réaménagements.

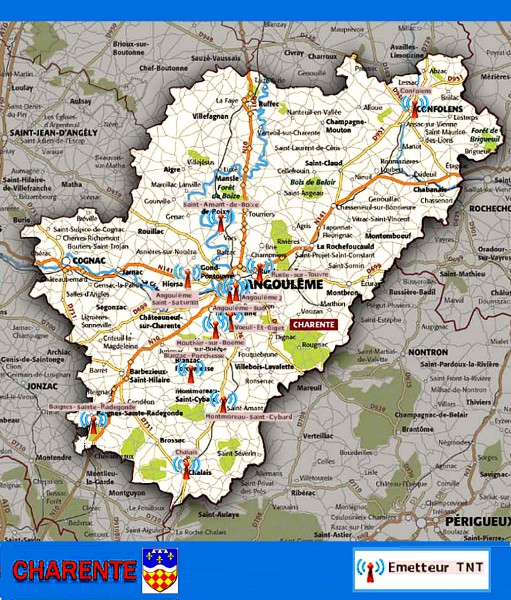

Emplacement des émetteurs du département de la Charente :

Cliquez sur la carte pour l'agrandir



La liste des anciens topics :
:arrow: Émetteur d'Angoulême - Agglomération Saint Saturnin
:arrow: Émetteur de Ruelle - Agglomération Est


Couverture des émetteurs TNT :
Pour identifier de quel émetteur vous dépendez, recherchez votre commune par l'intermédiaire des outils disponibles sur les sites de TNTtest, du CSA ou de TDF :
:arrow: Test de couverture TNTtest
:arrow: Zones de couverture du CSA
:arrow: Test de couverture TDF


COMPOSITION DES MULTIPLEX NATIONAUX


:arrow: La composition du multiplex local (R1) est donnée ci-dessous, avec la description de chaque émetteur.

-----------------------------------------------------------------------------------

ANGOULÊME - SAINT SATURNIN

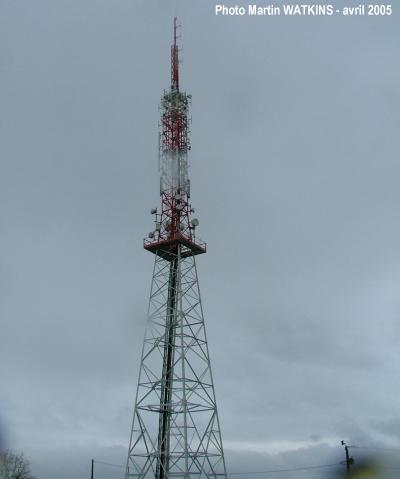

:arrow: Localisation du pylône TDF du Four Lachaux, sur la commune de Saint Saturnin.


:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 500W (TDF).
R1: 25H 500W (TDF).
R2: 27H 500W (TDF). (sur canal 52 avant le 23/01/2018)
R6: 36H 500W (TDF). (sur canal 28 avant le 23/01/2018)
R4: 40H 500W (TDF).
R7: 43H 500W (TDF).

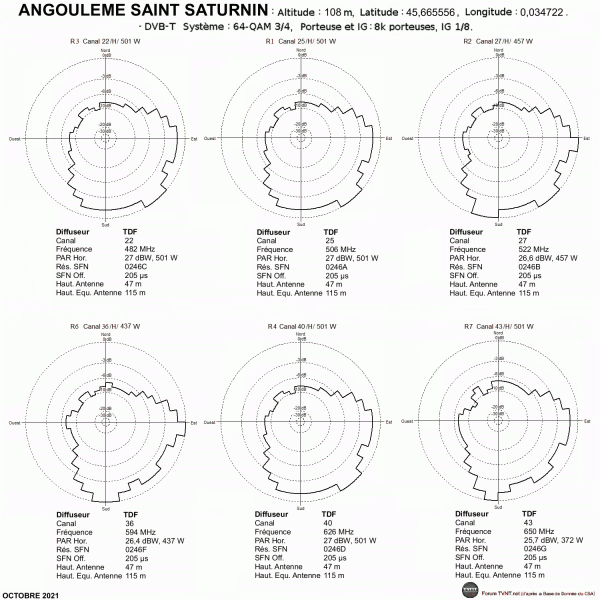

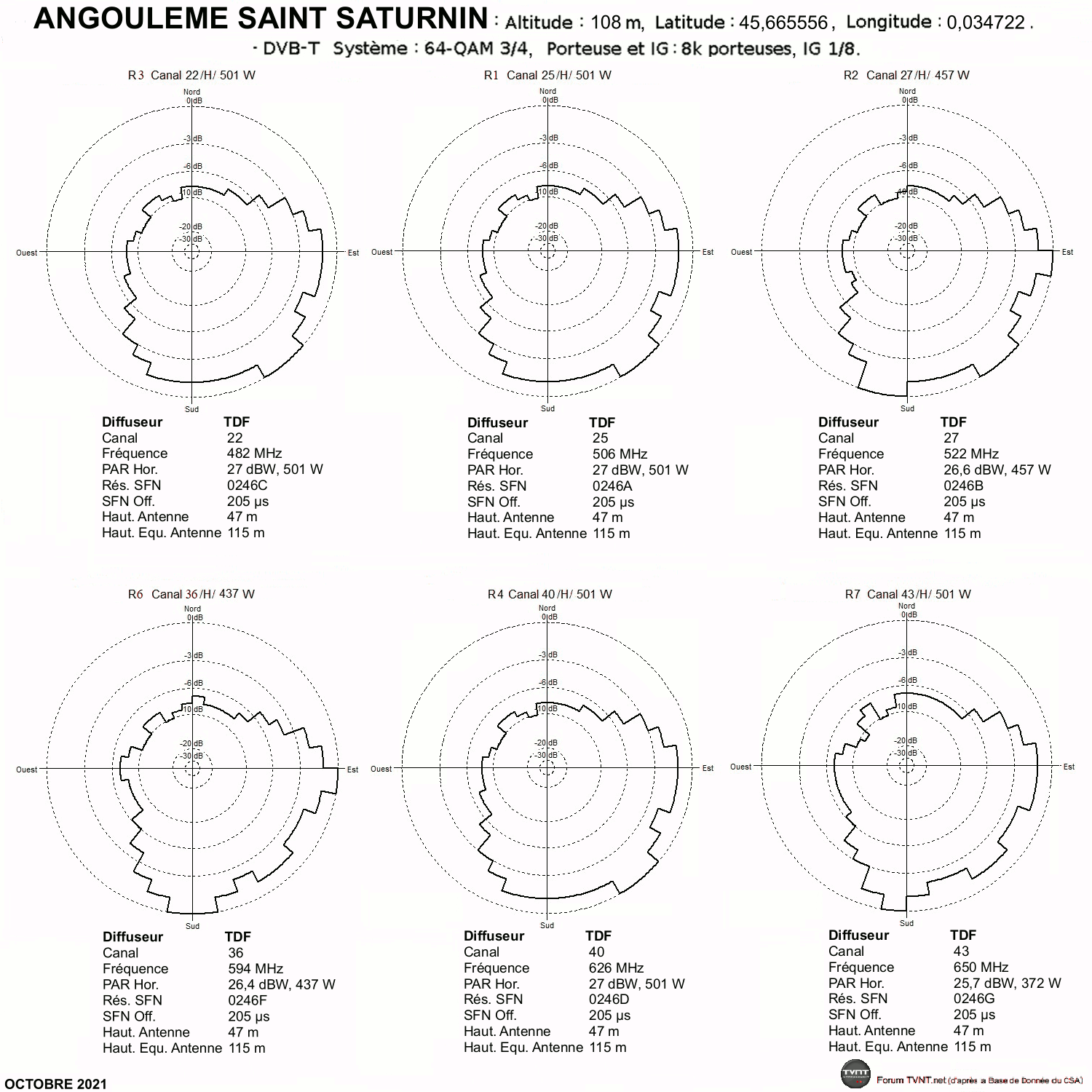

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
ANGOULEME SAINT-SATURNIN 230118.gif

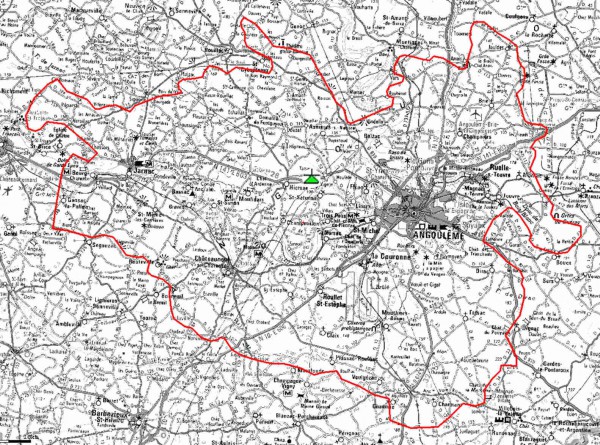

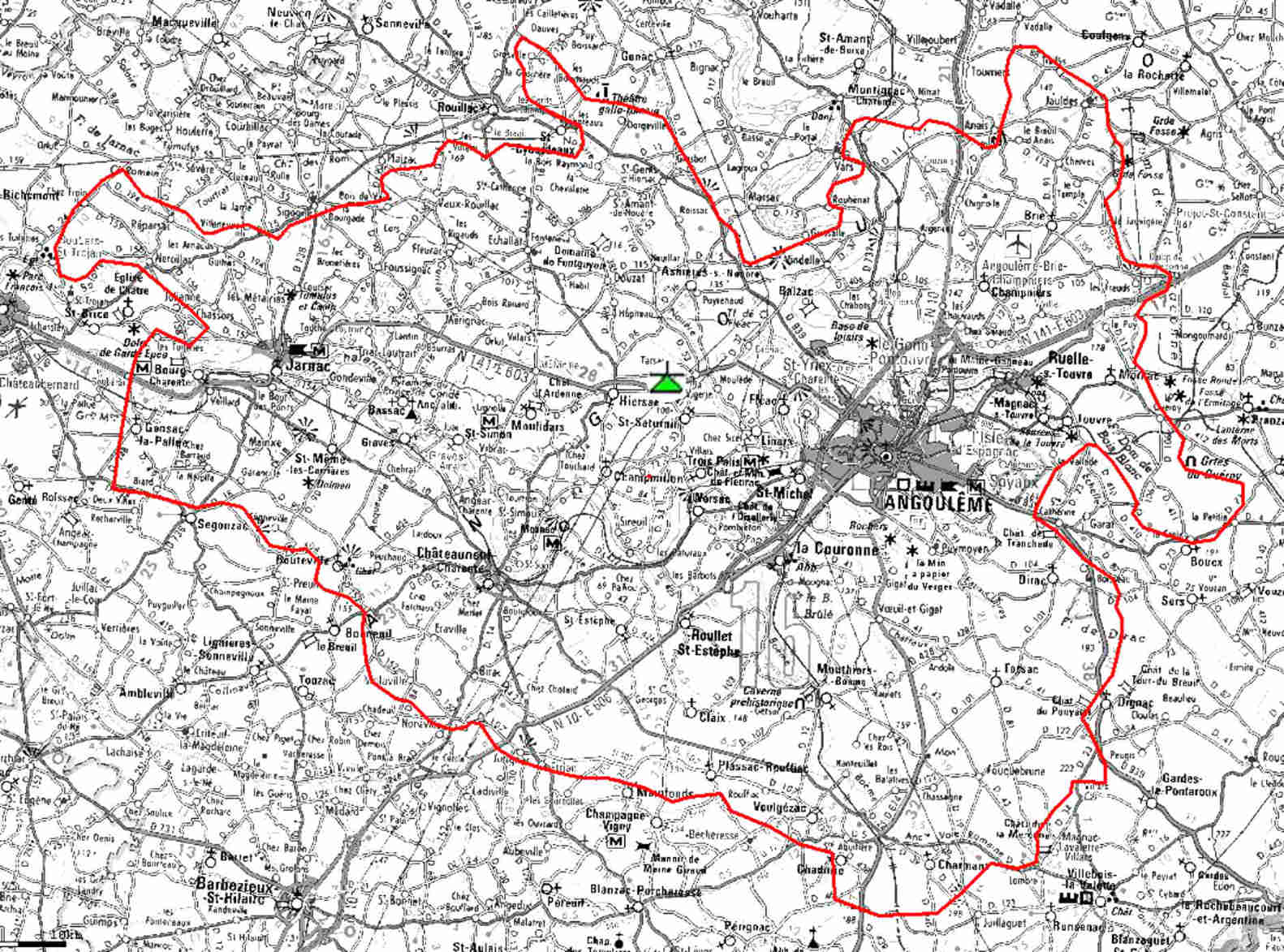

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Angouleme Saint Saturnin.JPG


------------------------------------------------------------------------------------

ANGOULÊME - SUD - PETIT-BEAUREGARD

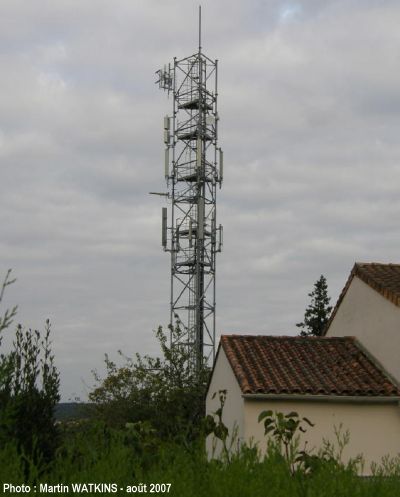

:arrow: Localisation du pylône TDF de Petit-Beauregard, commune d'Angoulème.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 4,5W (TDF).
R1: 25H 4,5W (TDF).
R2: 27H 4,5W (TDF). (sur canal 52 avant le 23/01/2018)
R6: 36H 4,5W (TDF). (sur canal 28 avant le 23/01/2018)
R4: 40H 4,5W (TDF).
R7: 43H 4,5W (TDF).

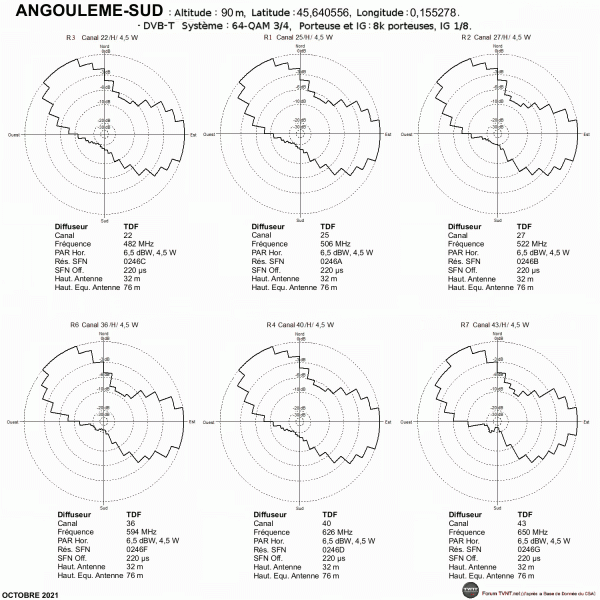

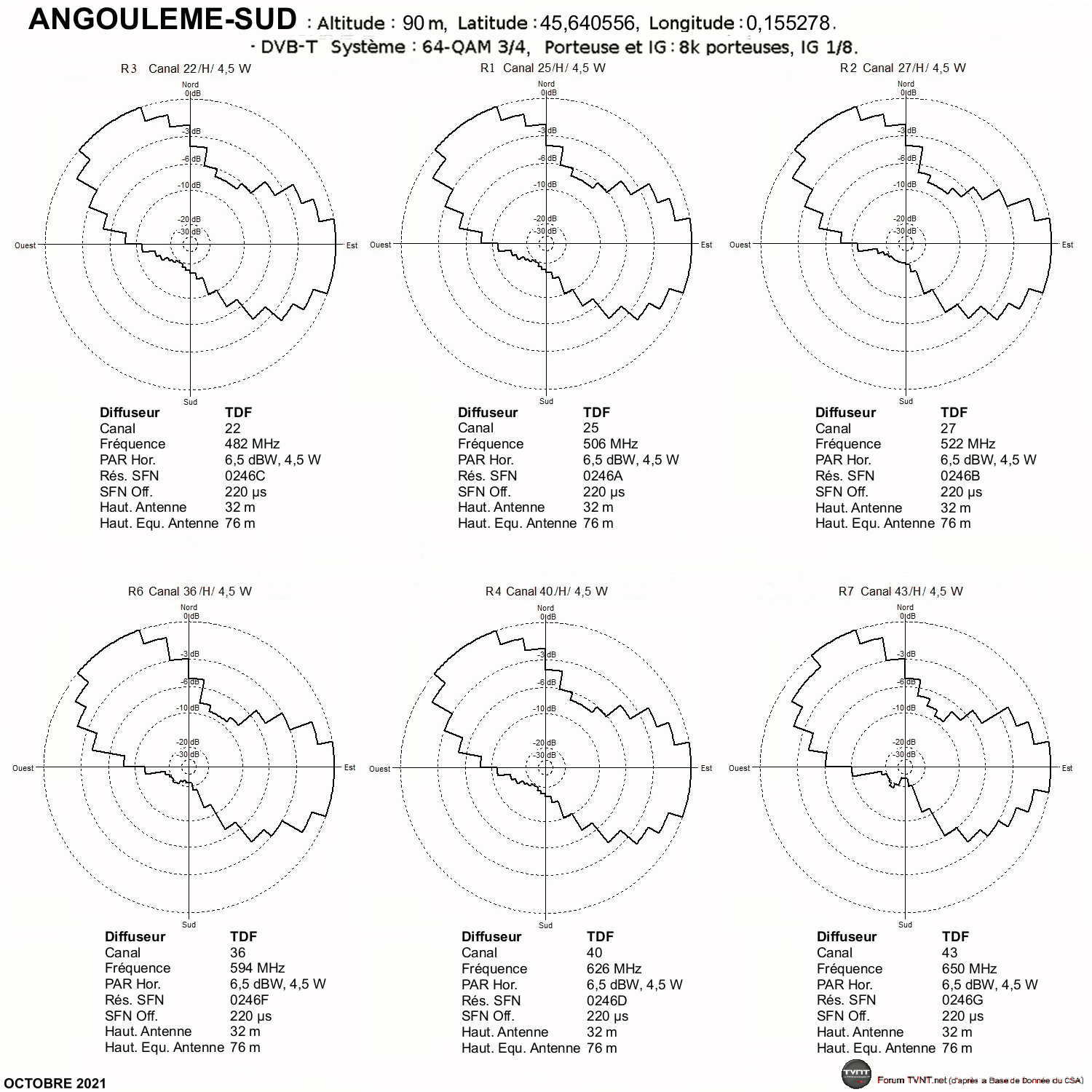

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
ANGOULEME-SUD 230118 .gif

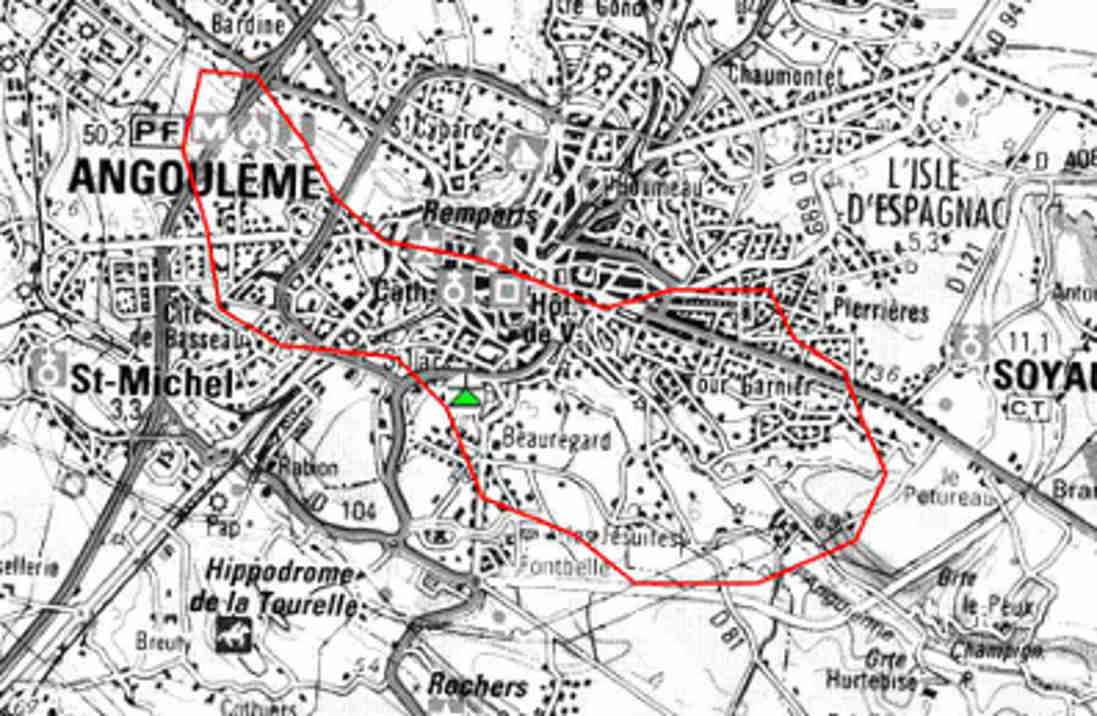

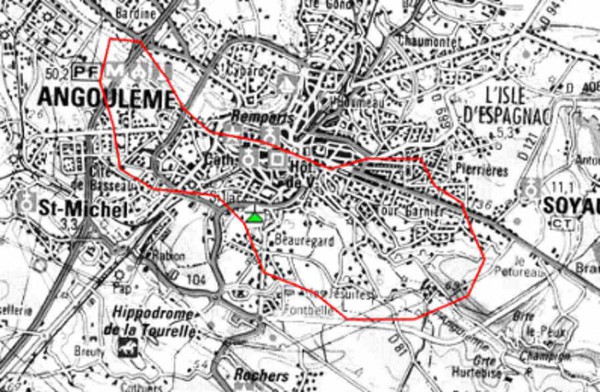

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Angouleme sud.JPG


------------------------------------------------------------------------------------

ANGOULÊME 2 - EST - LA GRAND FONT

:arrow: Localisation du pylône TDF du Grand Font, commune d'Angoulème.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 25V 540mW (TDF).
R2: 27V 540mW (TDF). (sur canal 52 avant le 23/01/2018)
R6: 36V 540mW (TDF). (sur canal 28 avant le 23/01/2018)
R4: 40V 490mW (TDF).
R7: 43V 540mW (TDF).

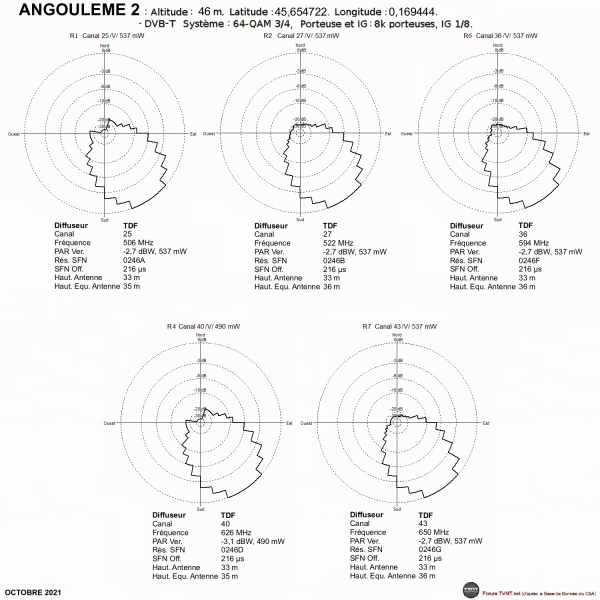

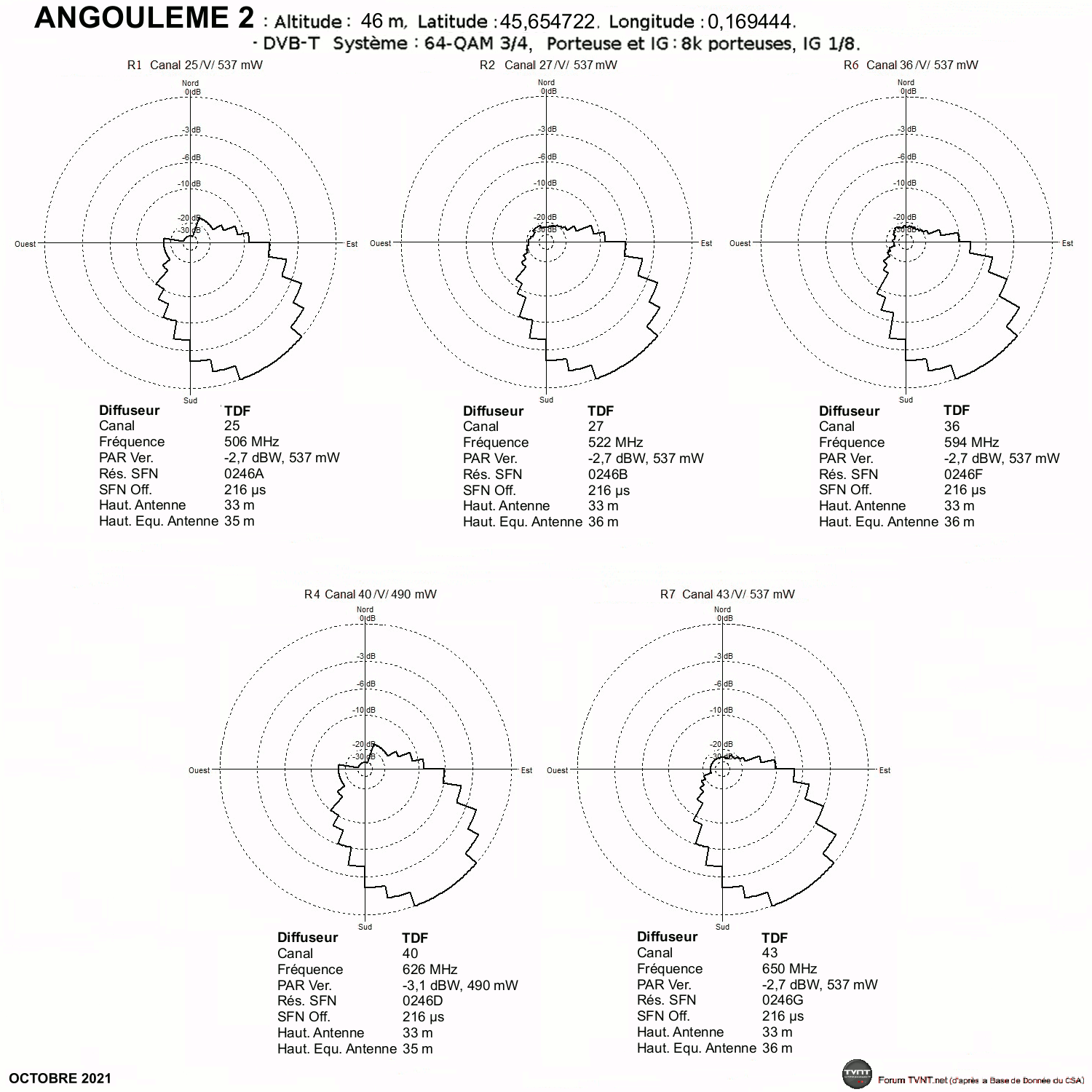

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
ANGOULEME 2 230118.gif

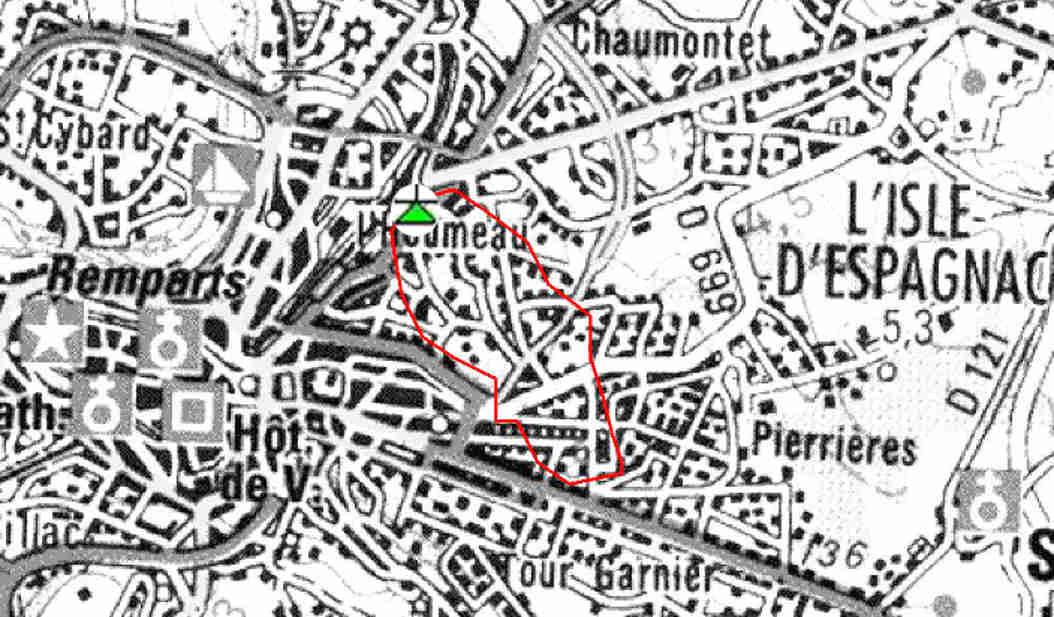

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Angouleme est.JPG


------------------------------------------------------------------------------------

BAIGNES-SAINTE-RADEGONDE - LES GRANGES NEUVES

Il y a 2 pylônes pour la TNT sur le sites des Granges Neuves, commune de Baignes-Sainte-Radegonde :
:arrow: Localisation du pylône TDF qui diffuse le multiplex R6.
:arrow: Localisation du pylône ITAS TIM qui diffuse les multiplex R1, R2, R4 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 24H 1,2W (ITAS TIM).
R2: 27H 1,2W (ITAS TIM). (sur canal 52 avant le 23/01/2018)
R6: 36H 1,2W (TDF). (sur canal 28 avant le 23/01/2018)
R4: 40H 1,2W (ITAS TIM).
R7: 43H 1,2W (ITAS TIM).

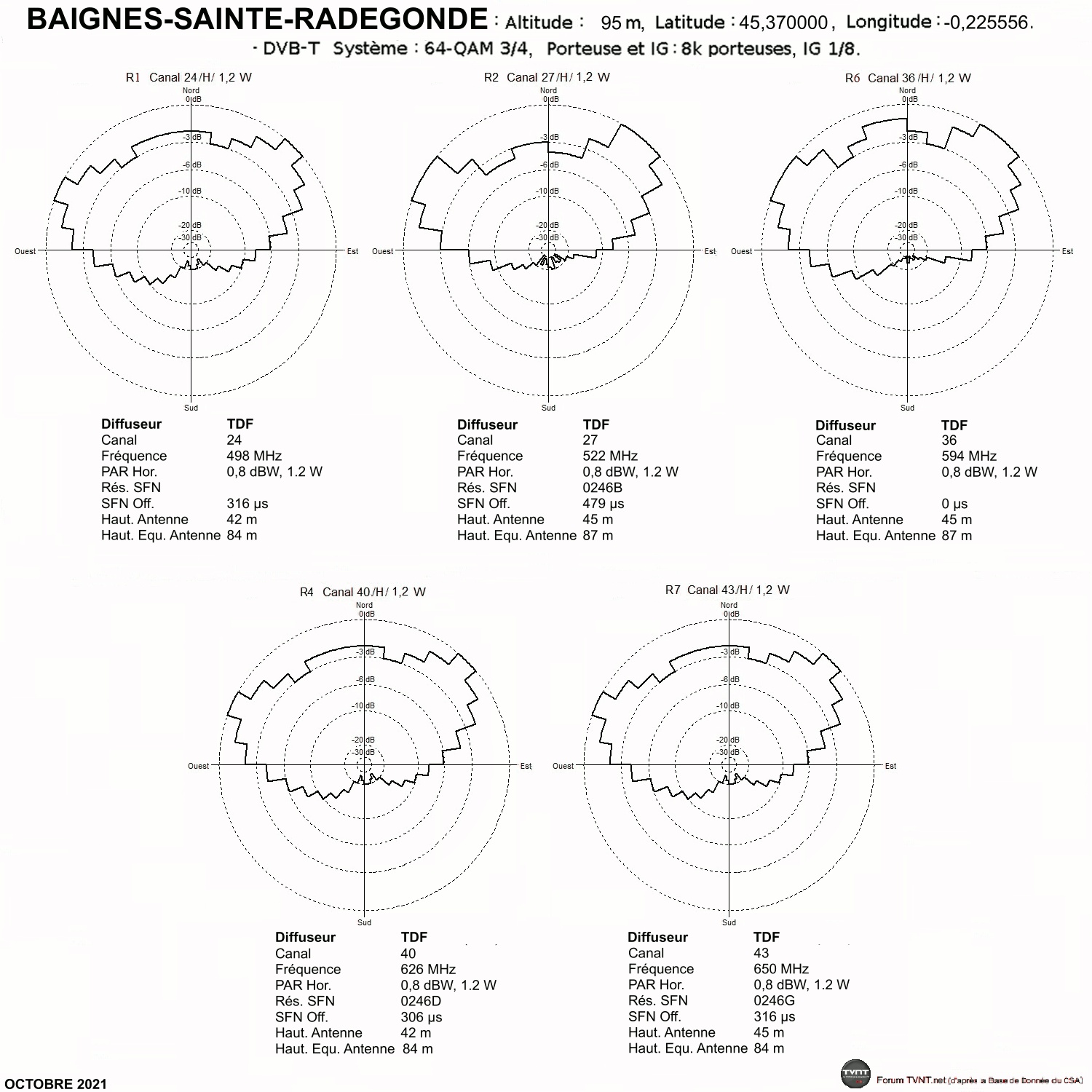

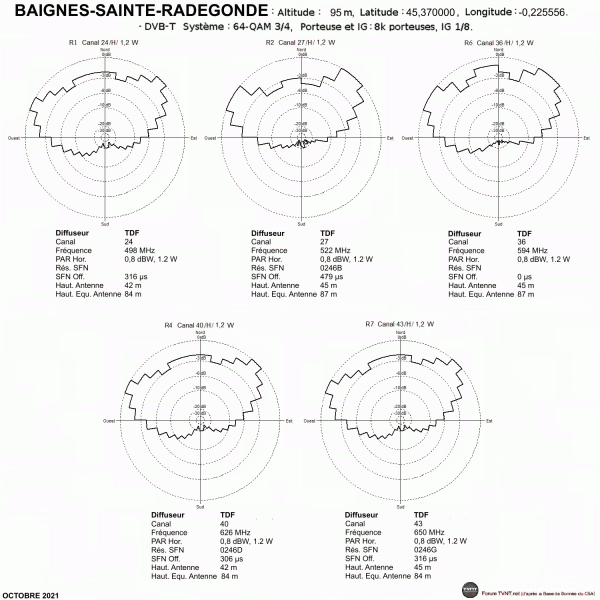

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
BAIGNES-SAINTE-RADEGONDE 230118 .gif

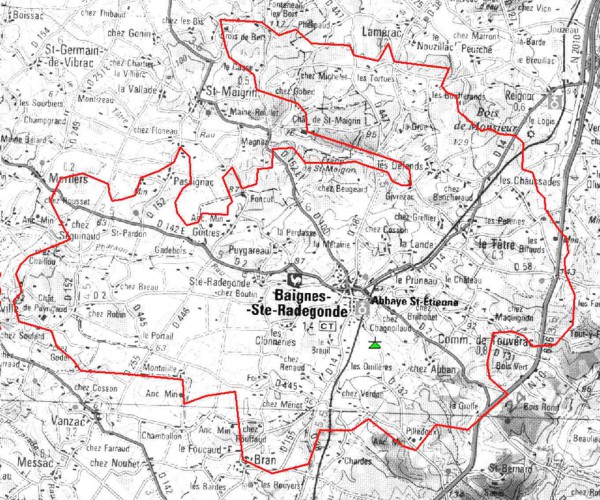

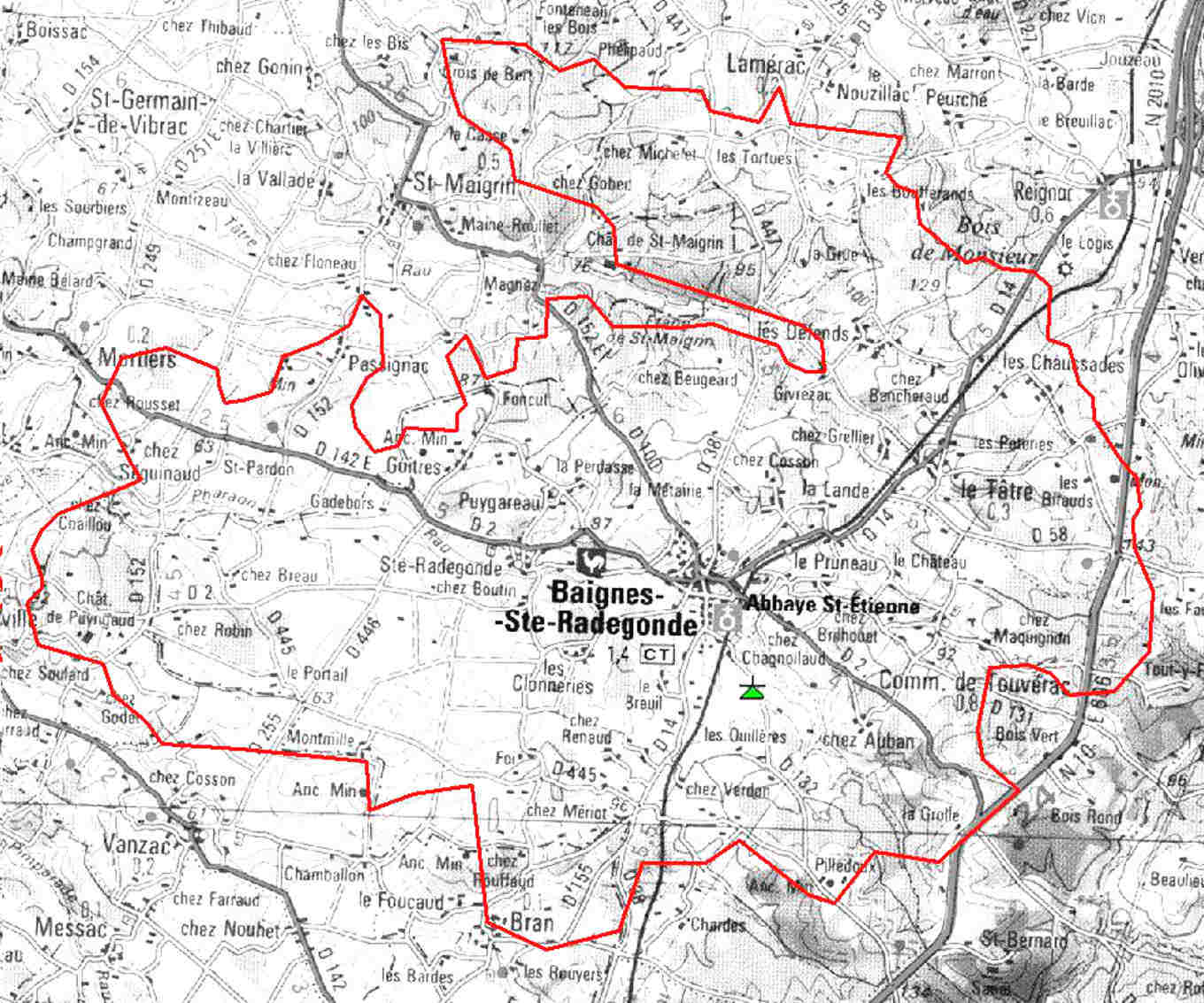

:arrow: Carte de couverture de l'émetteur :

Cliquez sur la carte pour l'agrandir


------------------------------------------------------------------------------------

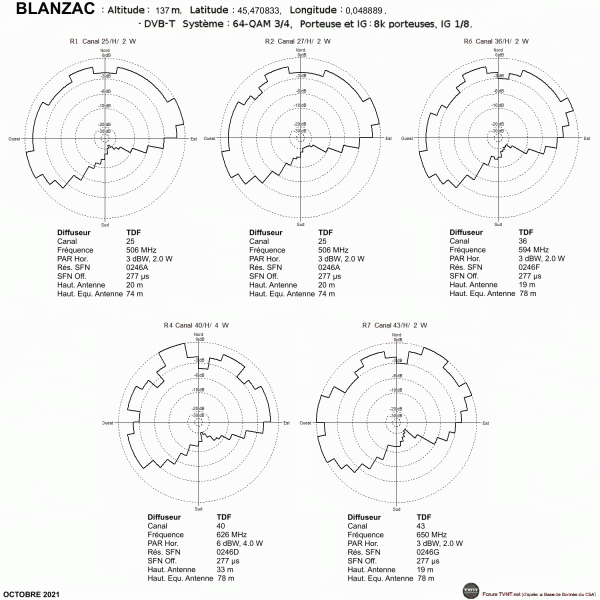

BLANZAC - PÉRIGNAC

:arrow: Localisation du pylône TDF de l'Aumonerie, sur la commune de Pérignac.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 25H 2W (TDF).
R2: 27H 2W (TDF). (sur canal 52 avant le 23/01/2018)
R6: 36H 2W (TDF). (sur canal 28 avant le 23/01/2018)
R4: 40H 2W (TDF).
R7: 43H 2W (TDF).

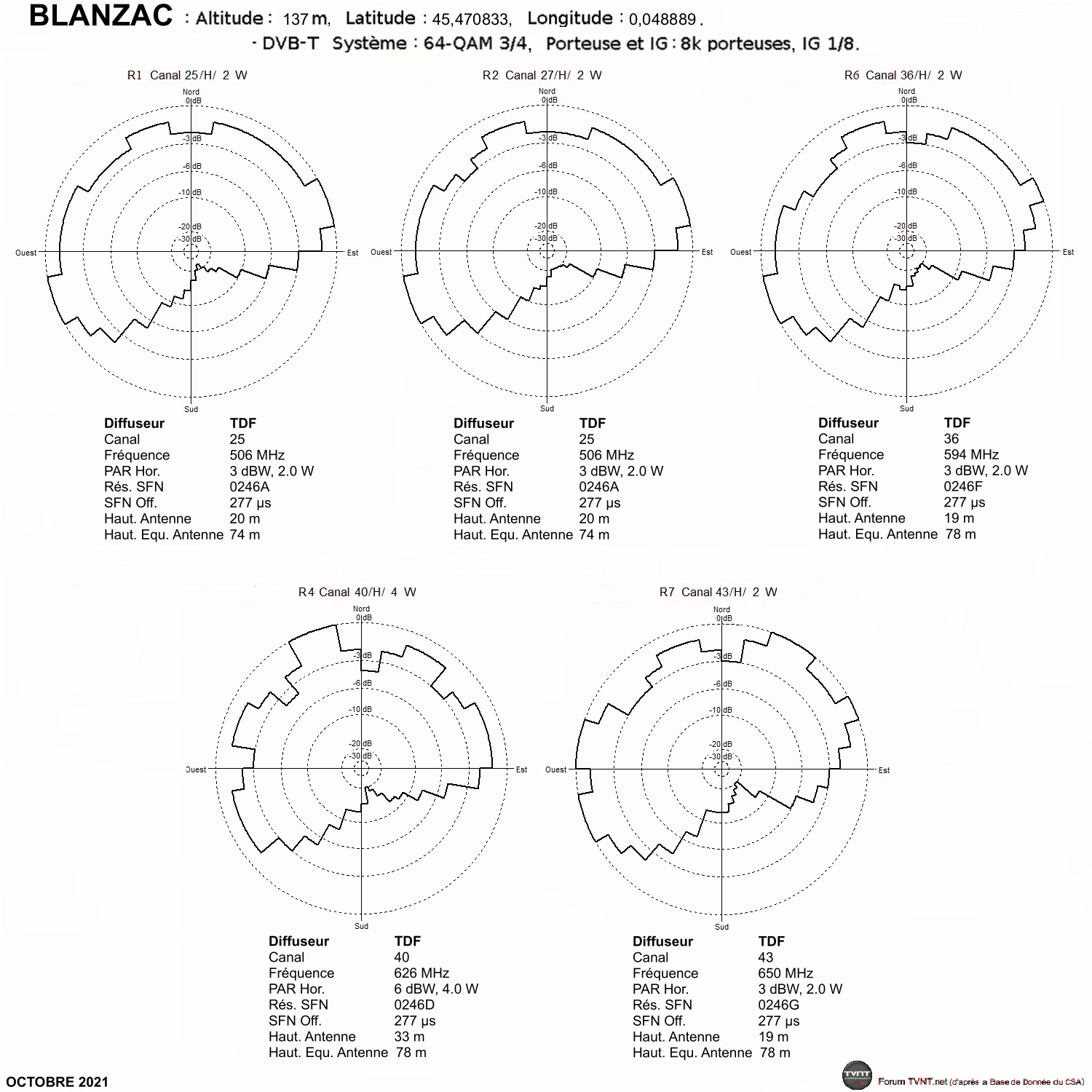

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
BLANZAC-PORCHERESSE 230118.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


------------------------------------------------------------------------------------

CHALAIS - L'HOUME

:arrow: Localisation du pylône TOWERCAST du Colombier, sur le site de l'Houme, commune de Chalais, qui diffuse tous les multiplex.

Le pylône TDF n'est plus utilisé pour la TNT depuis le 23/01/2018

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 1,5W (TOWERCAST).
R1: 25H 1,6W (TOWERCAST).
R2: 27H 1,6W (TOWERCAST). (sur canal 52 avant le 23/01/2018)
R6: 36H 1,6W (TOWERCAST). (sur canal 28 avant le 23/01/2018)
R4: 40H 1,6W (TOWERCAST).
R7: 43H 1,6W (TOWERCAST).

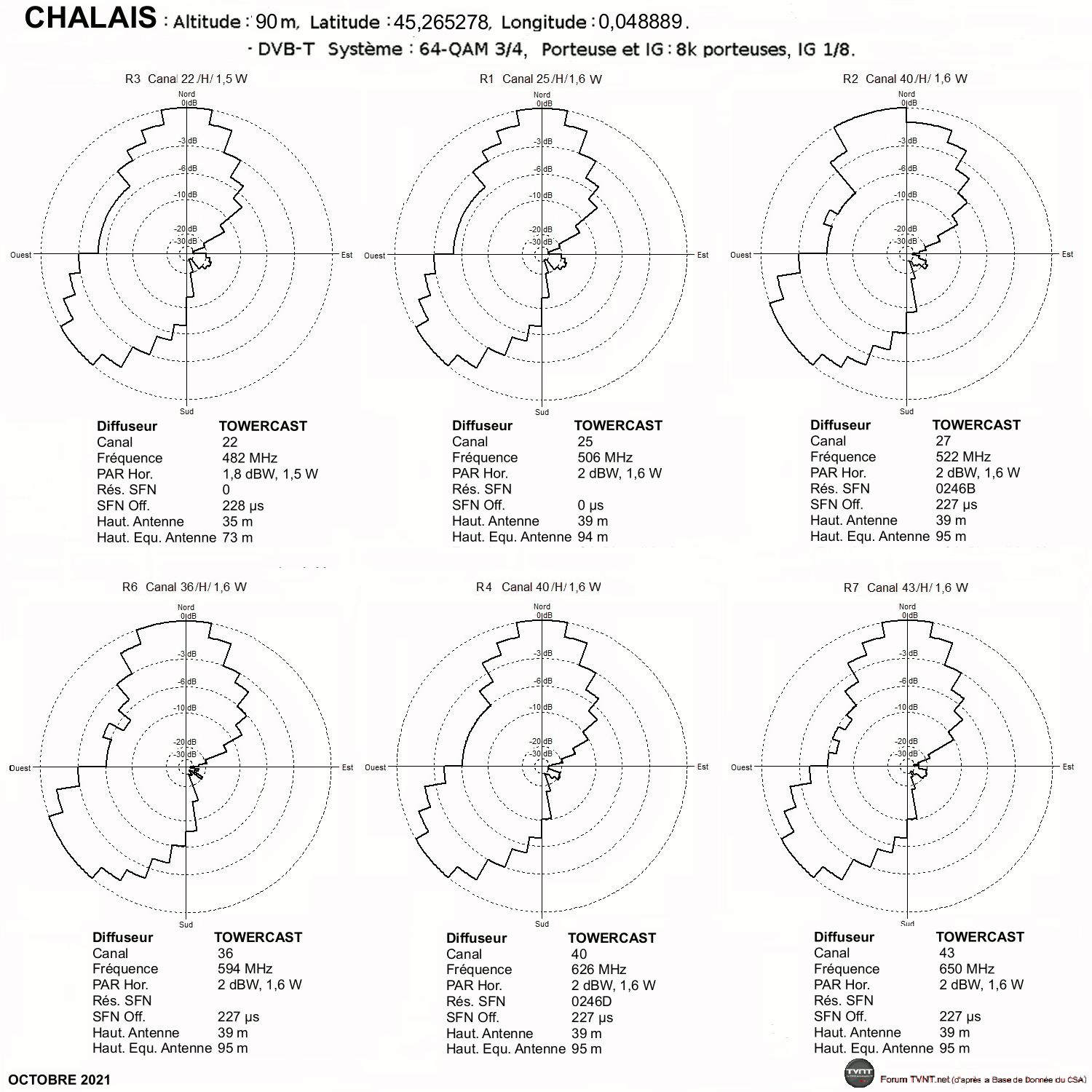

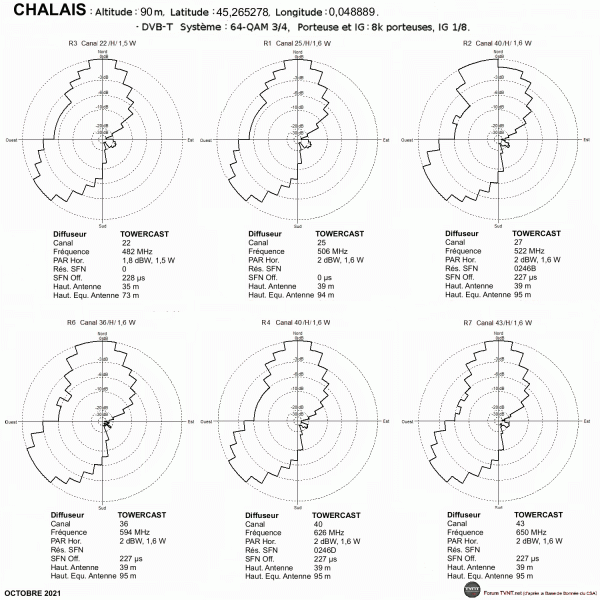

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
CHALAIS 230118.gif

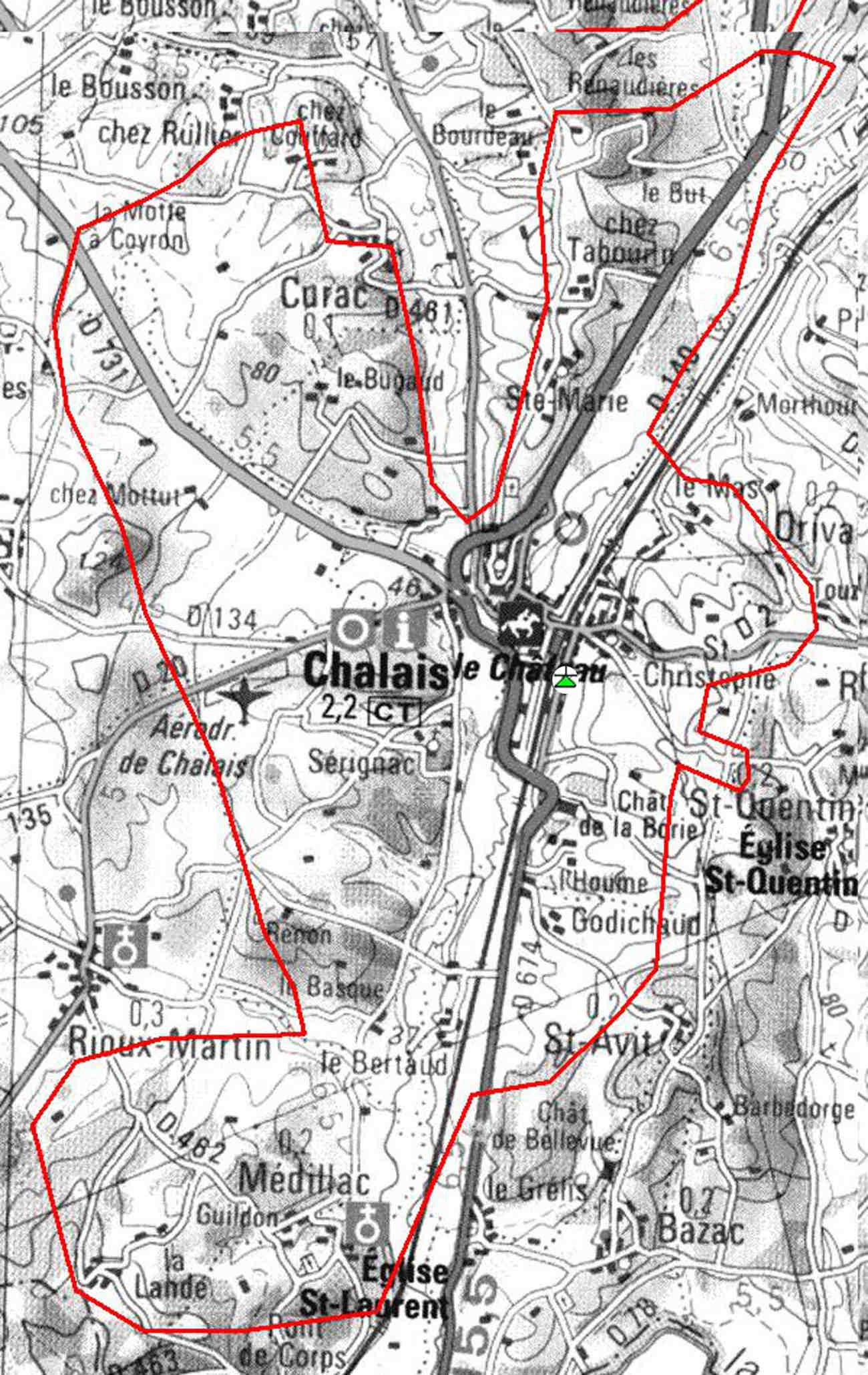

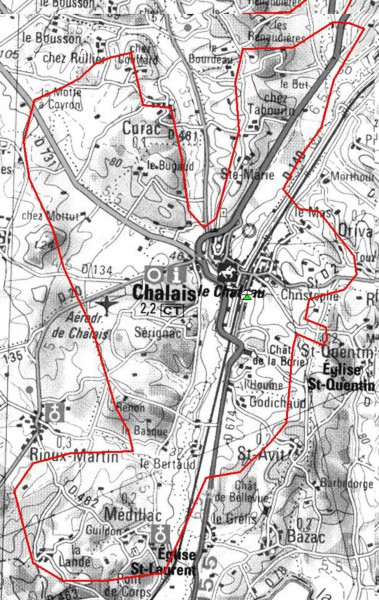

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


------------------------------------------------------------------------------------

CONFOLENS - AGGLOMÉRATION

Il y a 2 pylônes pour l'émetteur de Confolens-Agglomération :

:arrow: Localisation du pylône TDF de La Préchille, commune de Confolens, qui diffuse le multiplex R1.

D'autres photos sont disponibles ici

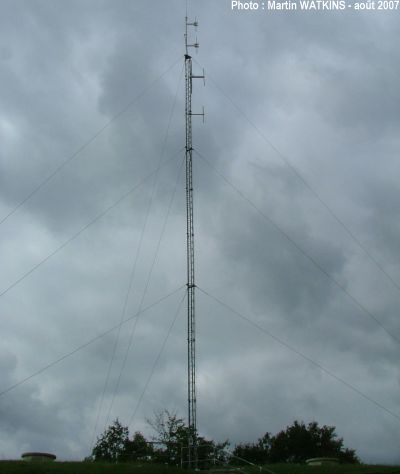

:arrow: Localisation du pylône TOWERCAST du château d'eau de Jallais, commune de Confolens, qui diffuse les multiplex R2 à R4, R6 et R7 :

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 6,2W (TOWERCAST).
R1: 25H 1,2W (TDF).
R2: 27H 5,8W (TOWERCAST). (sur canal 52 avant le 23/01/2018)
R6: 36H 31W (TOWERCAST). (sur canal 28 avant le 23/01/2018)
R4: 40H 7,1W (TOWERCAST).
R7: 43H 6,6W (TOWERCAST).

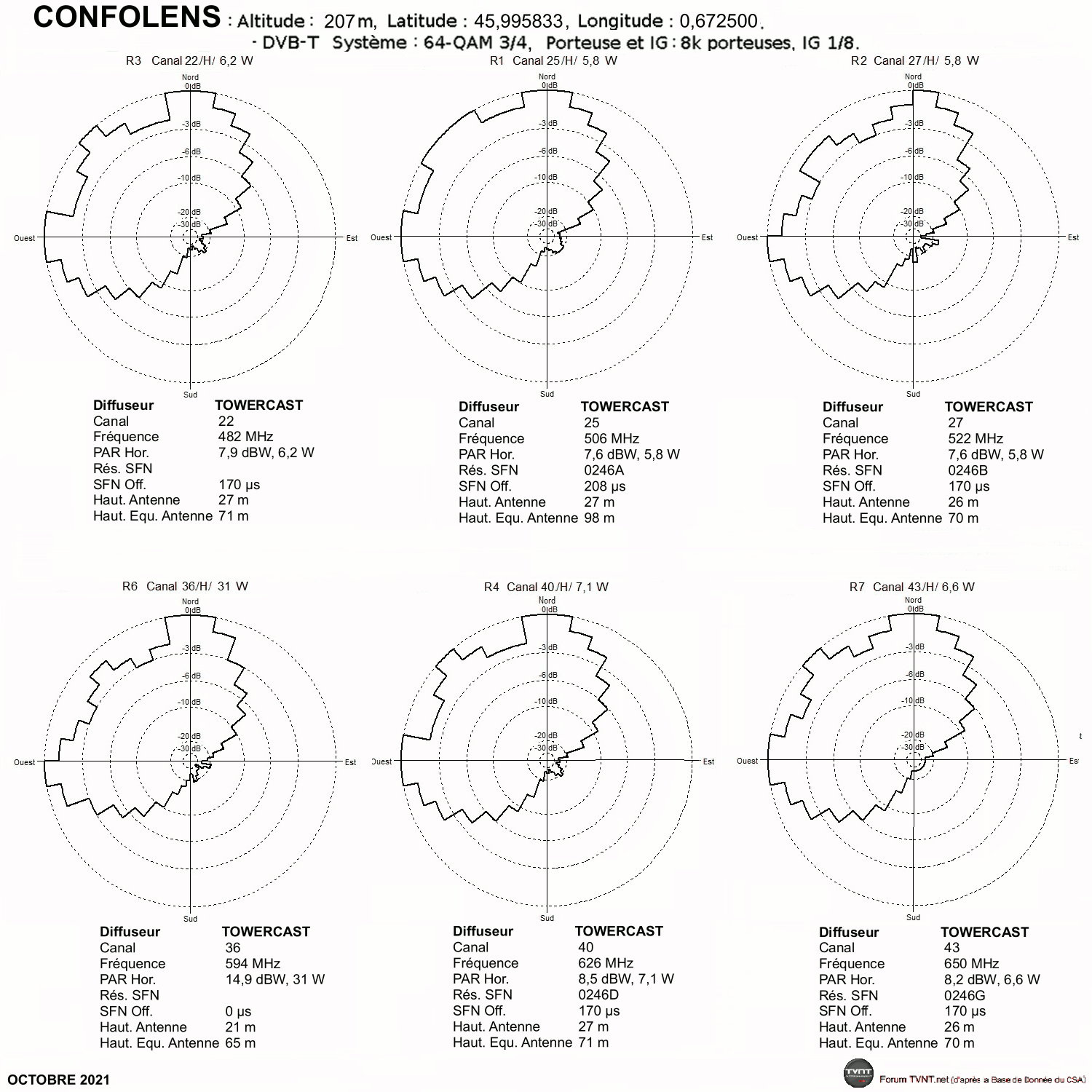

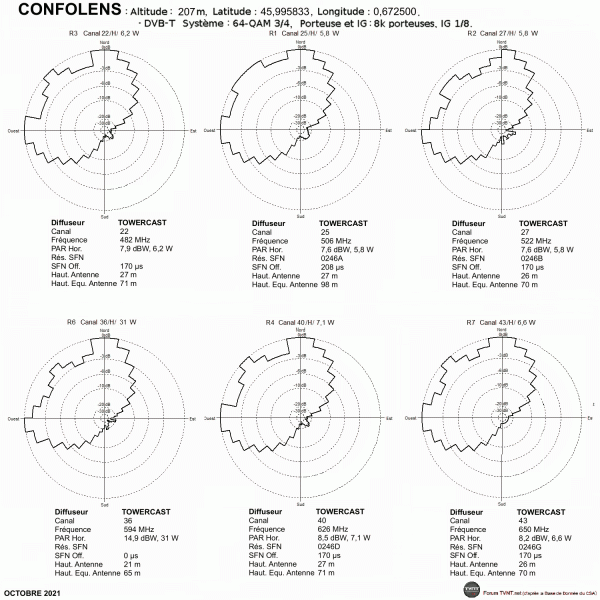

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
CONFOLENS 230118.gif

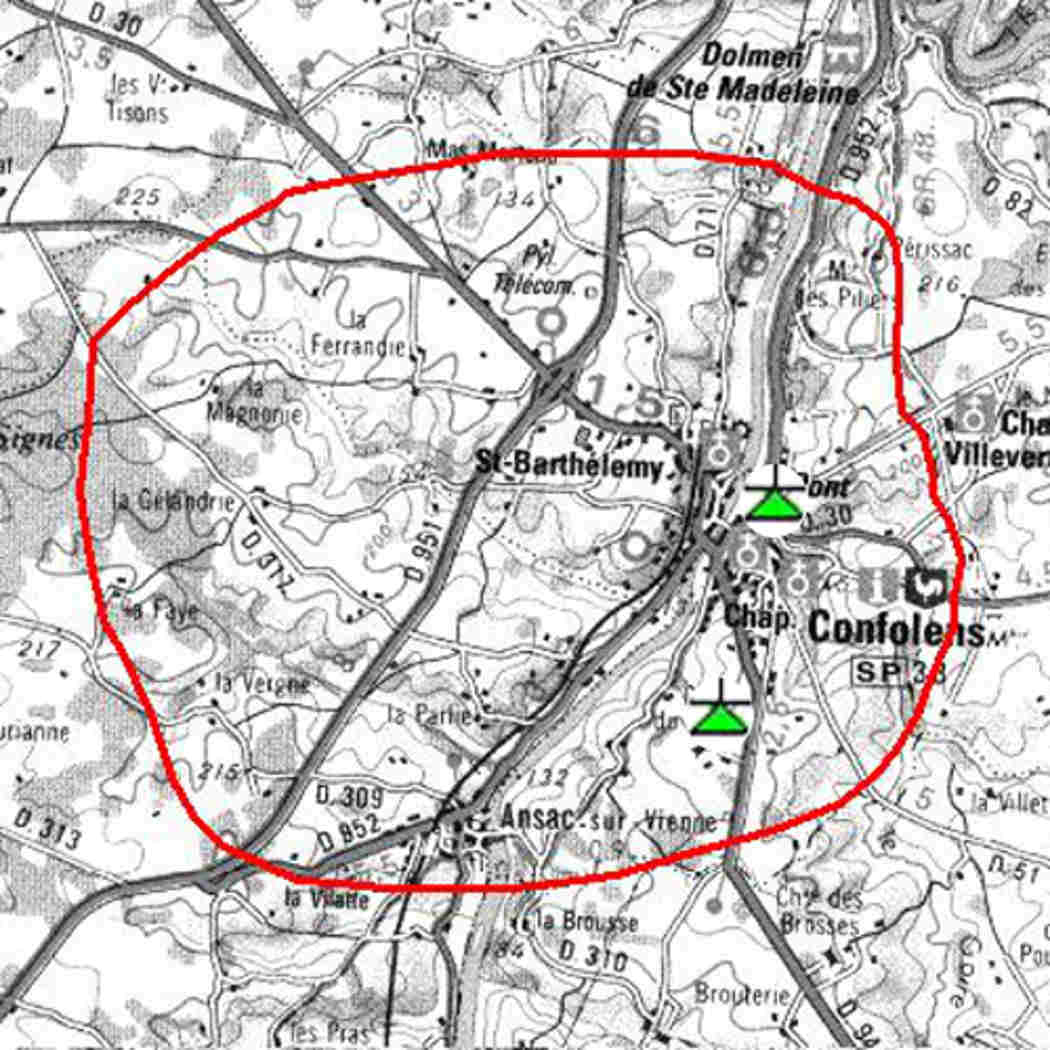

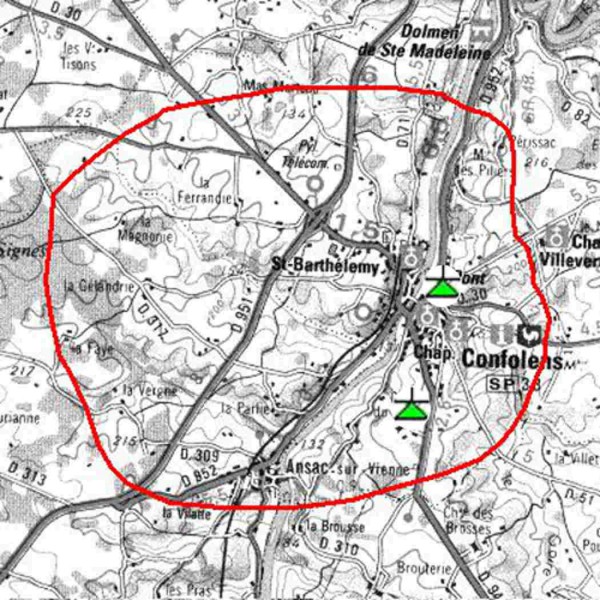

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


------------------------------------------------------------------------------------

MONTMOREAU - LA CHAISE

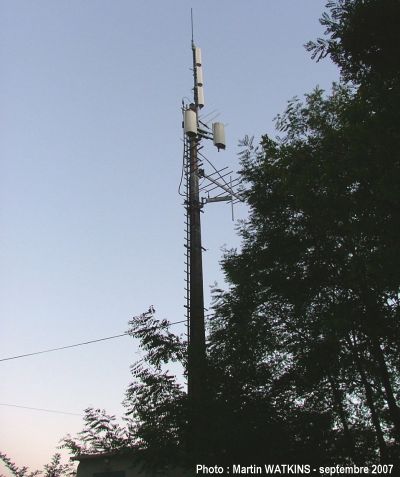

:arrow: Localisation du pylône TDF de La Chaise, sur la commune de Saint-Amant.

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 27H 830mW (TDF). (sur canal 52 avant le 23/01/2018)
R6: 36H 1W (TOWERCAST). (sur canal 28 avant le 23/01/2018)
R4: 40H 830mW (TDF).
R1: 42H 2W (TOWERCAST). (sur canal 54 avant le 23/01/2018)
R7: 43H 1W (TOWERCAST).

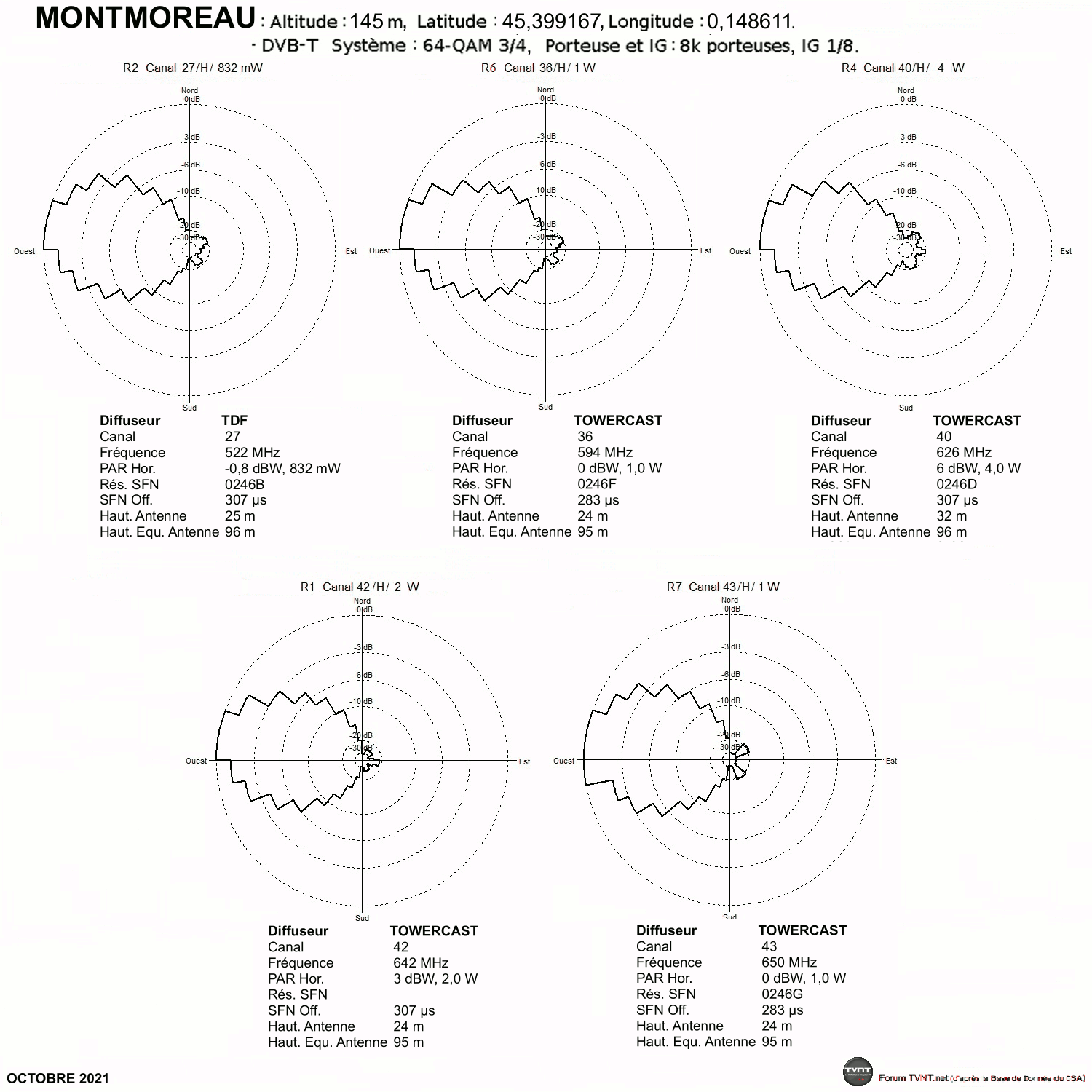

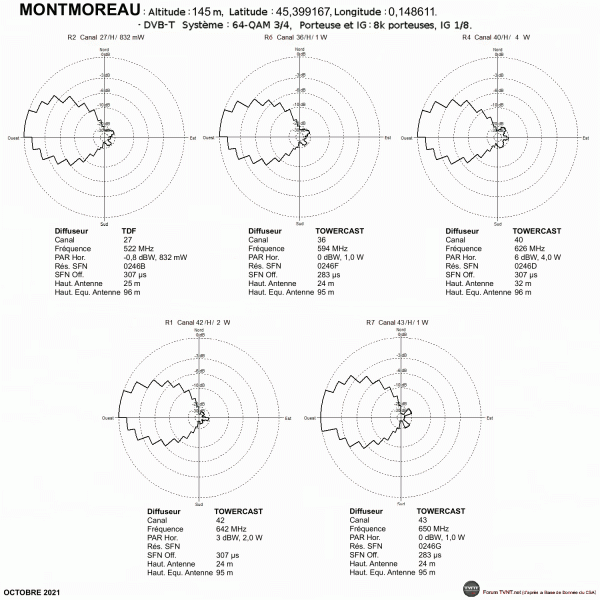

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
MONTMOREAU 230118.gif

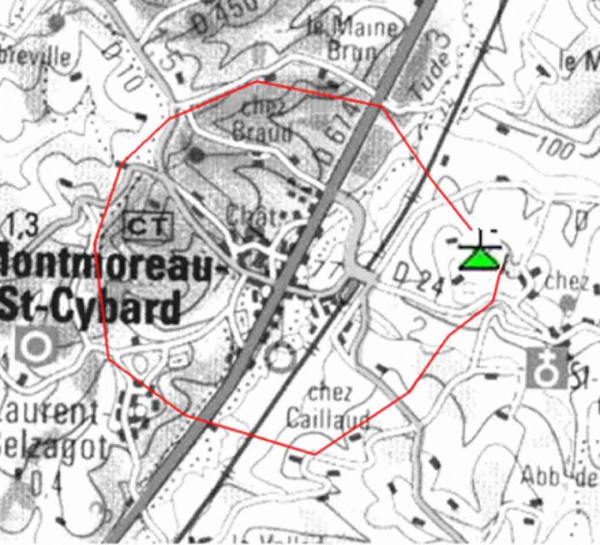

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


------------------------------------------------------------------------------------

MOUTHIERS-SUR-BOËME - TERRAIN DE SPORT

:arrow: Localisation du pylône TDF du terrain de sport, commune de Mouthiers-sur-Boëme.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 24H 1,6W (TOWERCAST).
R2: 27H 2W (TOWERCAST). (sur canal 52 avant le 23/01/2018)
R6: 36H 2W (TOWERCAST). (sur canal 28 avant le 23/01/2018)
R4: 40H 1,6W (TOWERCAST).
R7: 43H 2W (TOWERCAST).

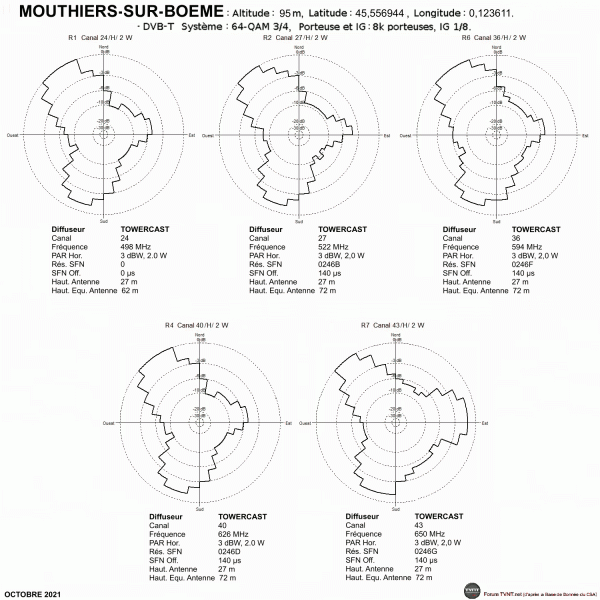

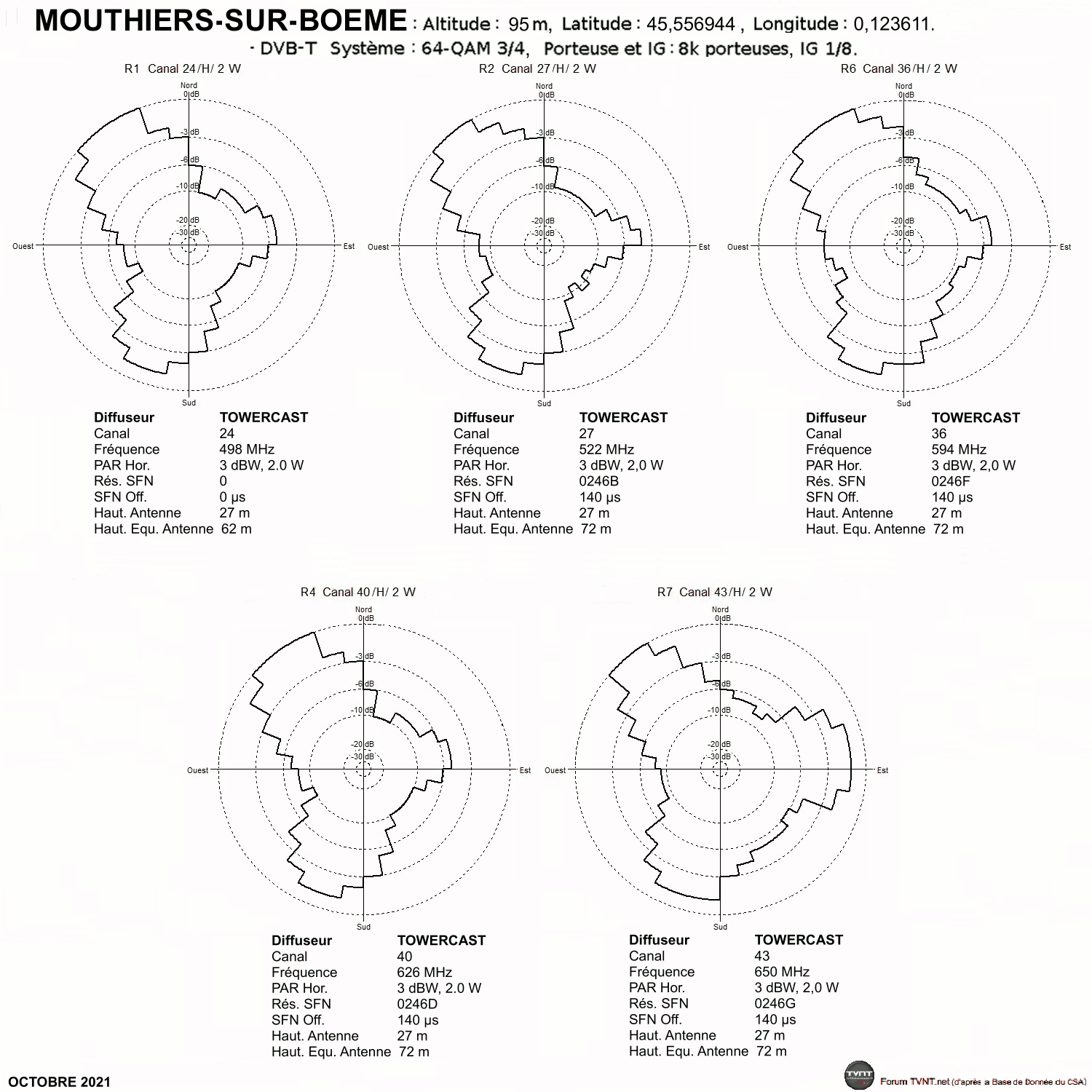

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
MOUTHIERS-SUR-BOEME 230118.gif

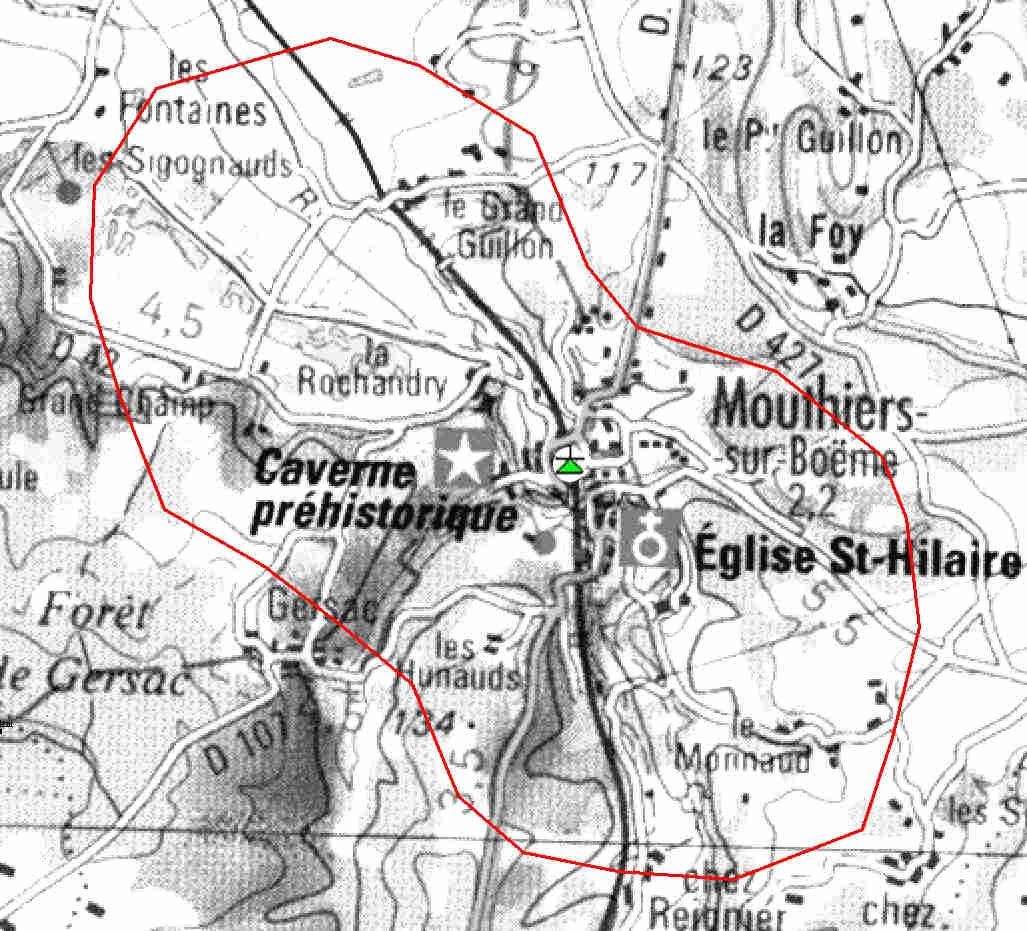

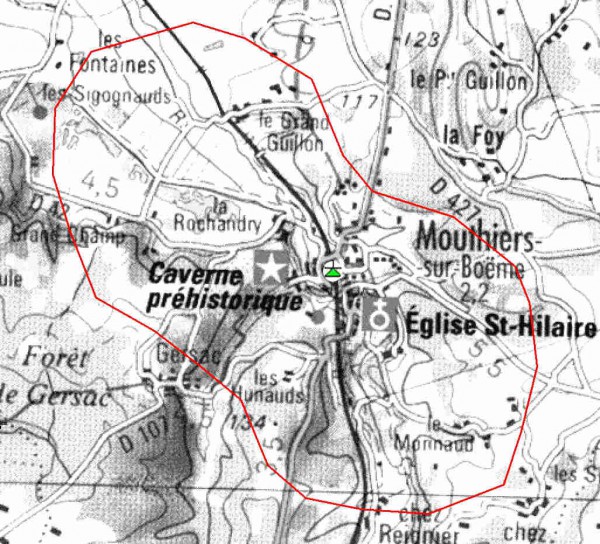

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


---------------------------------------------------------------------------------

RUELLE - EST - RÉSERVOIR D'EAU

:arrow: Localisation du pylône TDF de la rue de Puyguillen, commune de Ruelle-sur-Touvre.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 10W (TDF).
R1: 25H 10W (TDF).
R2: 27H 10W (TDF). (sur canal 52 avant le 23/01/2018)
R6: 36H 10W (TDF). (sur canal 28 avant le 23/01/2018)
R4: 40H 10W (TDF).
R7: 43H 10W (TDF).

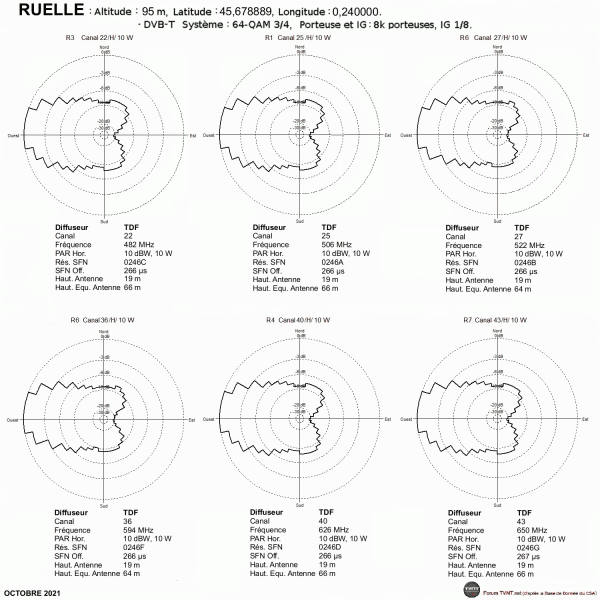

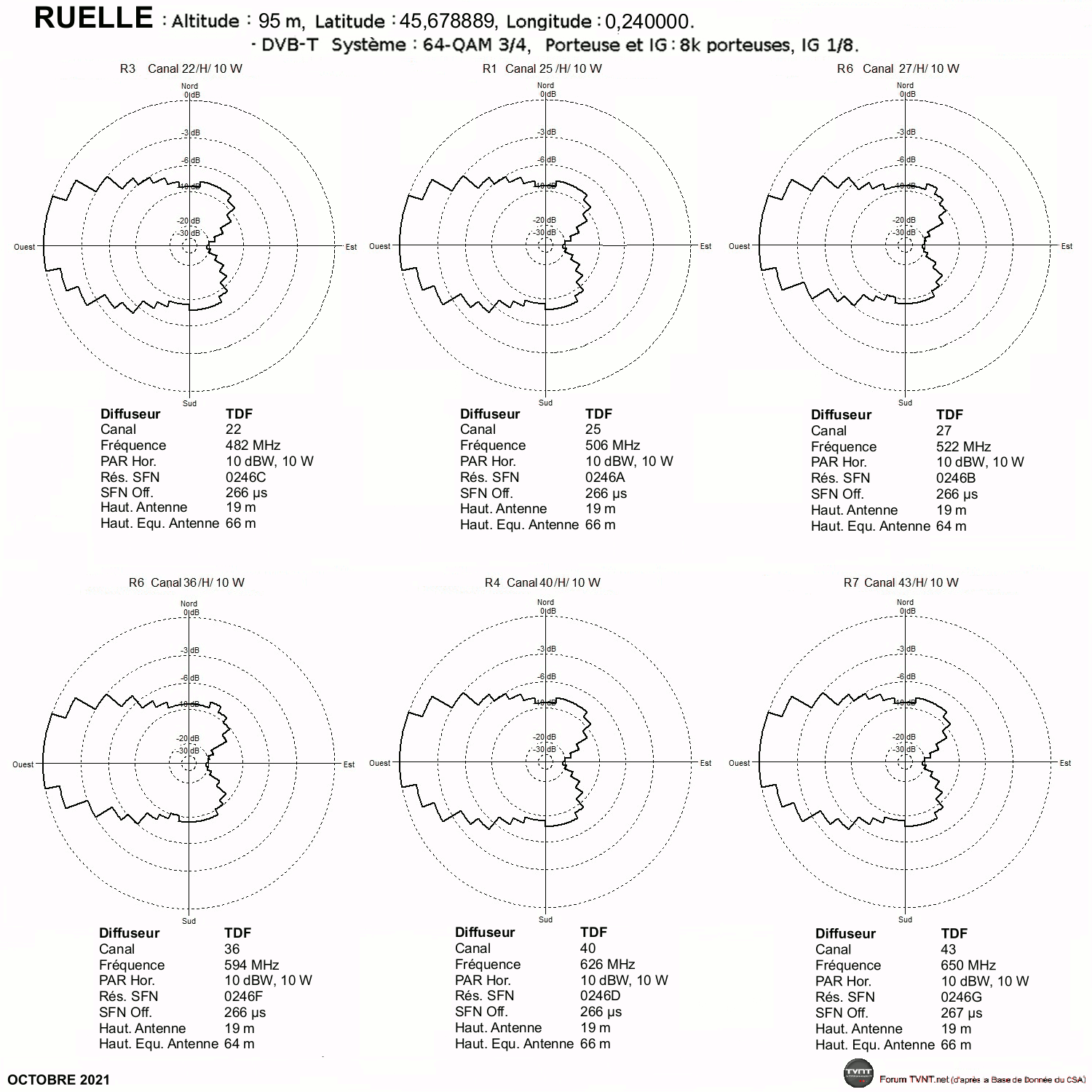

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
RUELLE 230118.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


------------------------------------------------------------------------------------

SAINT-AMANT-DE-BOIXE - MONTIGNAC-CHARENTE

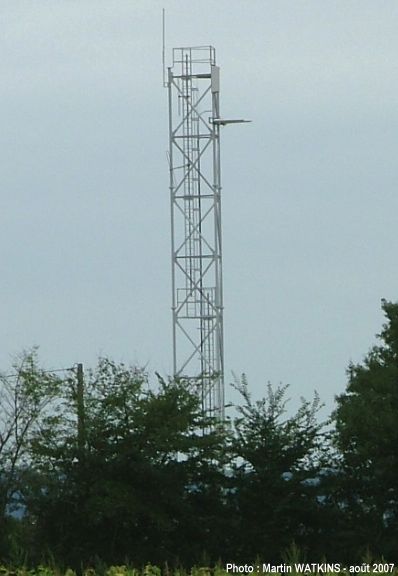

:arrow: Localisation du pylône TDF de La Prade, commune de Montignac-Charente.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 25H 1,4W (TDF).
R2: 27H 1,4W (TDF). (sur canal 52 avant le 23/01/2018)
R6: 36H 1,4W (TDF). (sur canal 28 avant le 23/01/2018)
R4: 40H 1,4W (TDF).
R7: 43H 1,4W (TDF).

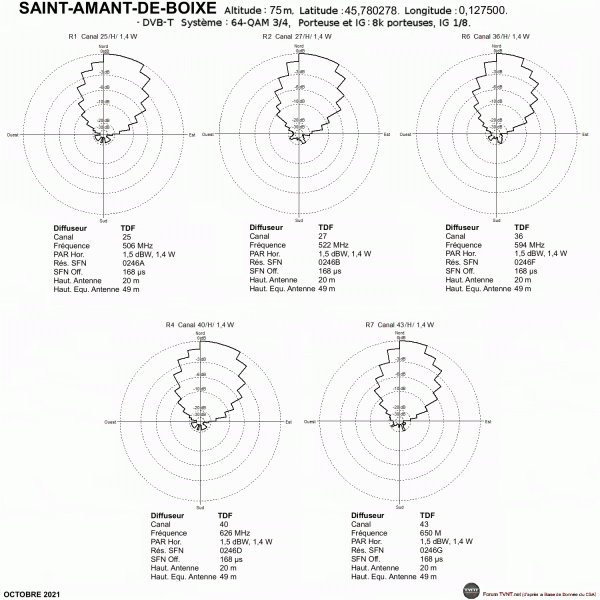

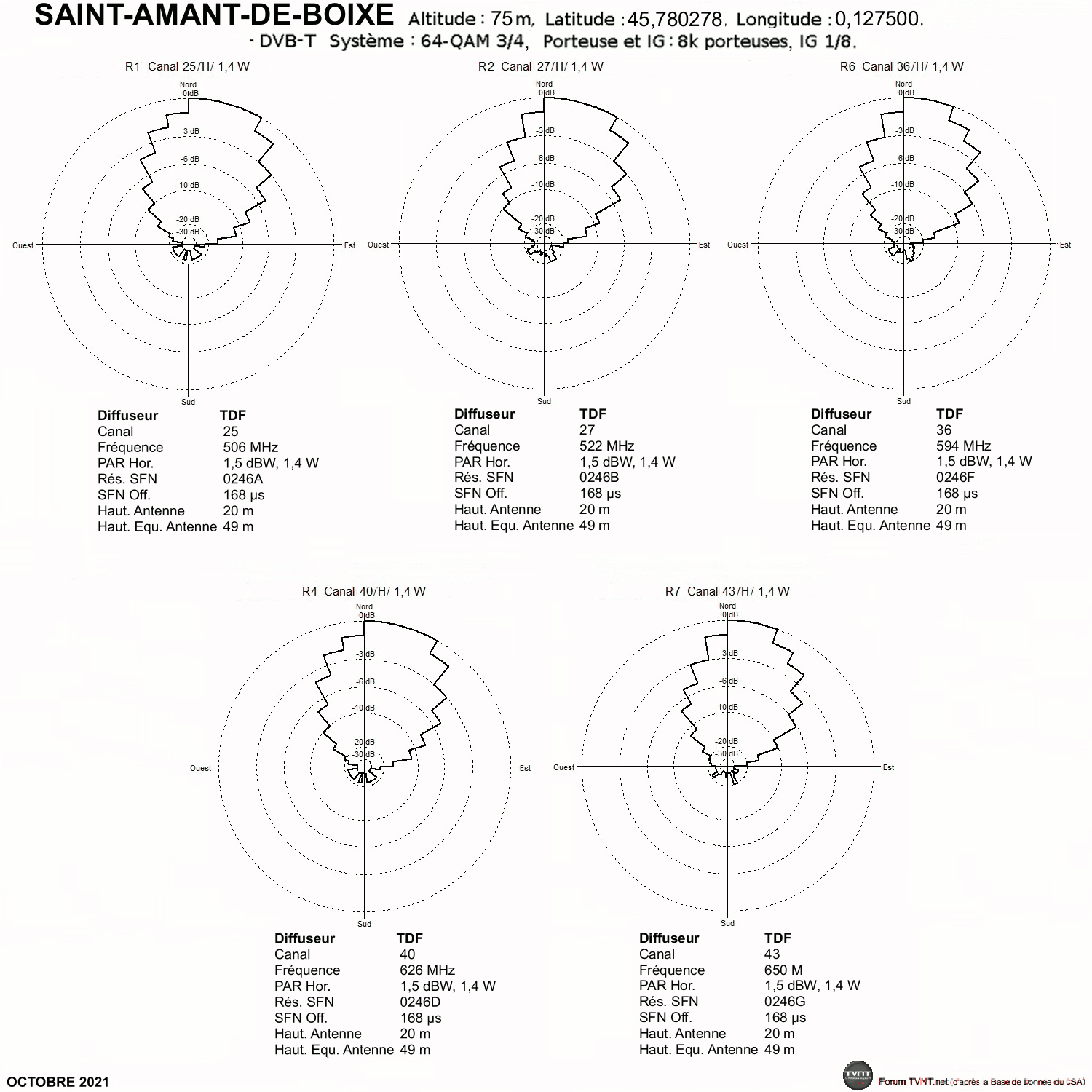

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
SAINT-AMANT-DE-BOIXE 230118.gif

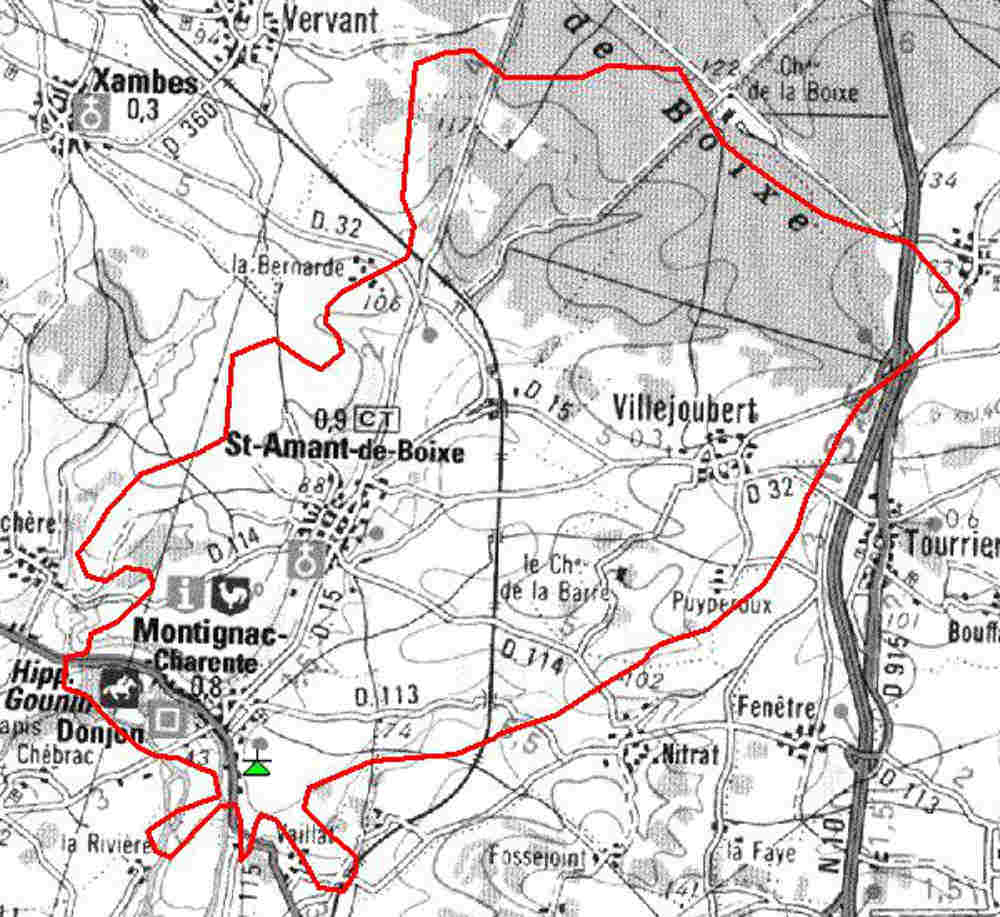

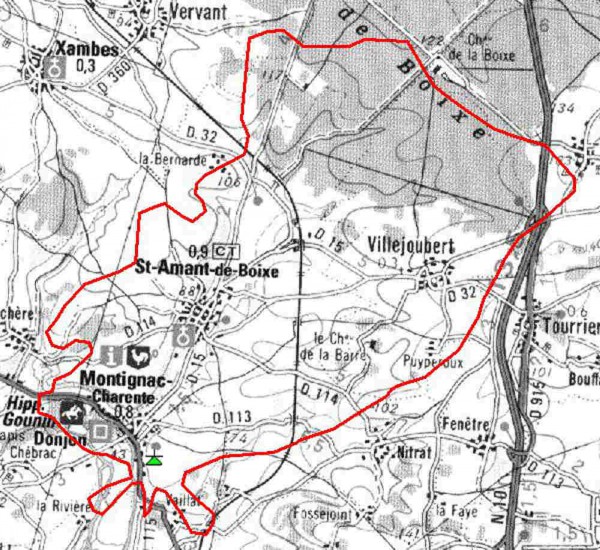

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


------------------------------------------------------------------------------------

VOEUIL-ET-GIGET - LIEU DIT CHEZ SALES

:arrow: Localisation du pylône TDF au lieu dit Chez Sales, commune de Voeuil-et-Giget.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 27H 150mW (TDF). (sur canal 52 avant le 23/01/2018)
R6: 36H 150mW (TDF). (sur canal 28 avant le 23/01/2018)
R4: 40H 120mW (TDF).
R7: 43H 150mW (TDF).
R1: 48H 150mW (TDF). (sur canal 51 avant le 23/01/2018)

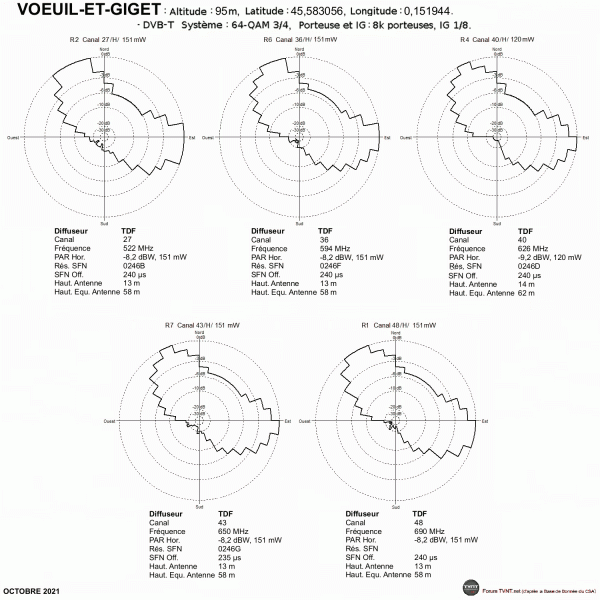

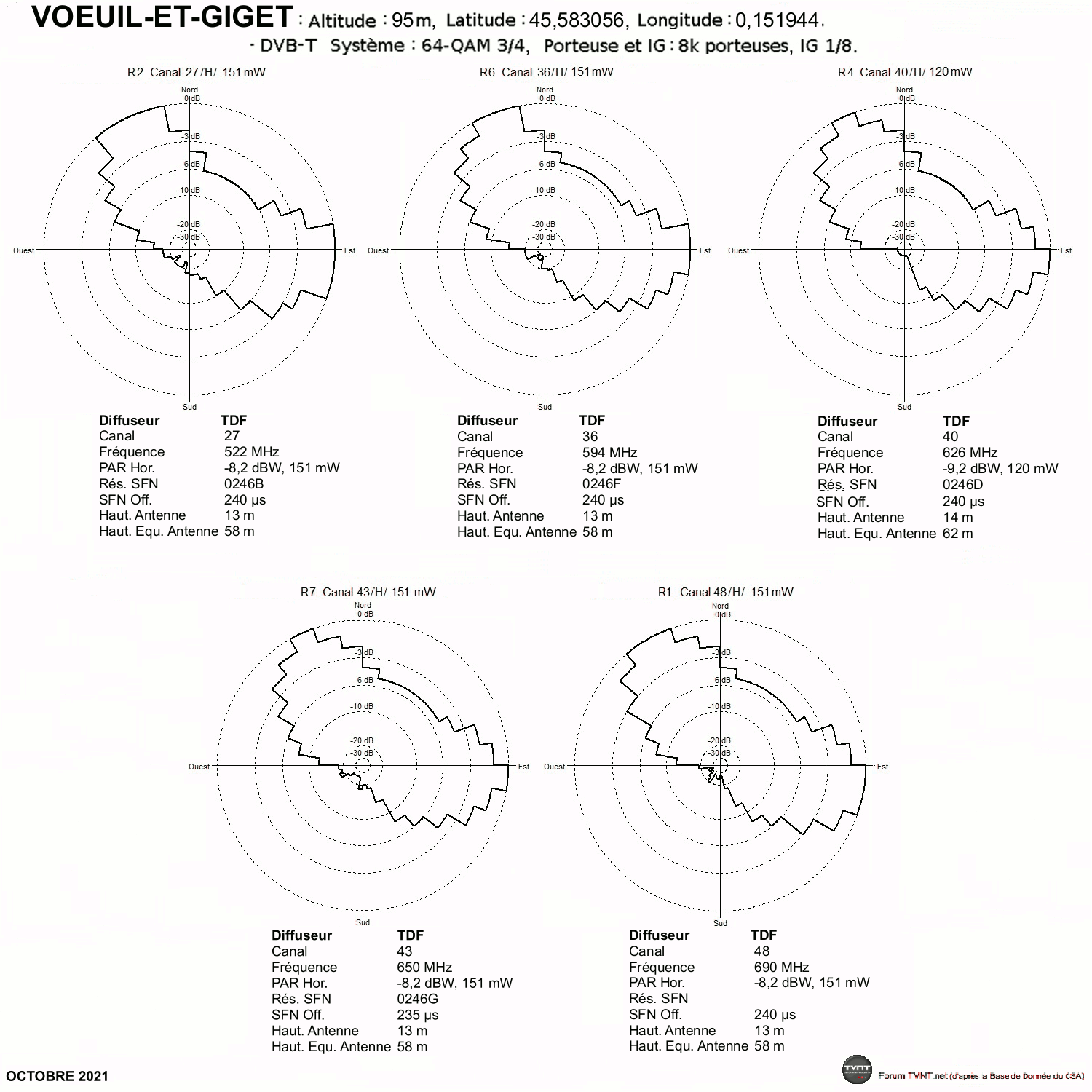

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
VOEUIL-ET-GIGET 230118 .gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

CONFOLENS 2 - PÉRISSAC
Émetteur numérisé par la commune de Confolens, en SFN avec Niort-Maisonnay.

:arrow: Localisation du pylône du château d'eau de Périssac, sur la commune d'Esse.

:arrow: Cet émetteur ne diffuse pas le multiplex R1.

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 40W.
R2: 27H 40W. (sur canal 52 avant le 23/01/2018)
R6: 36H 40W. (sur canal 28 avant le 23/01/2018)
R4: 40H 40W.
R7: 43H 40W.

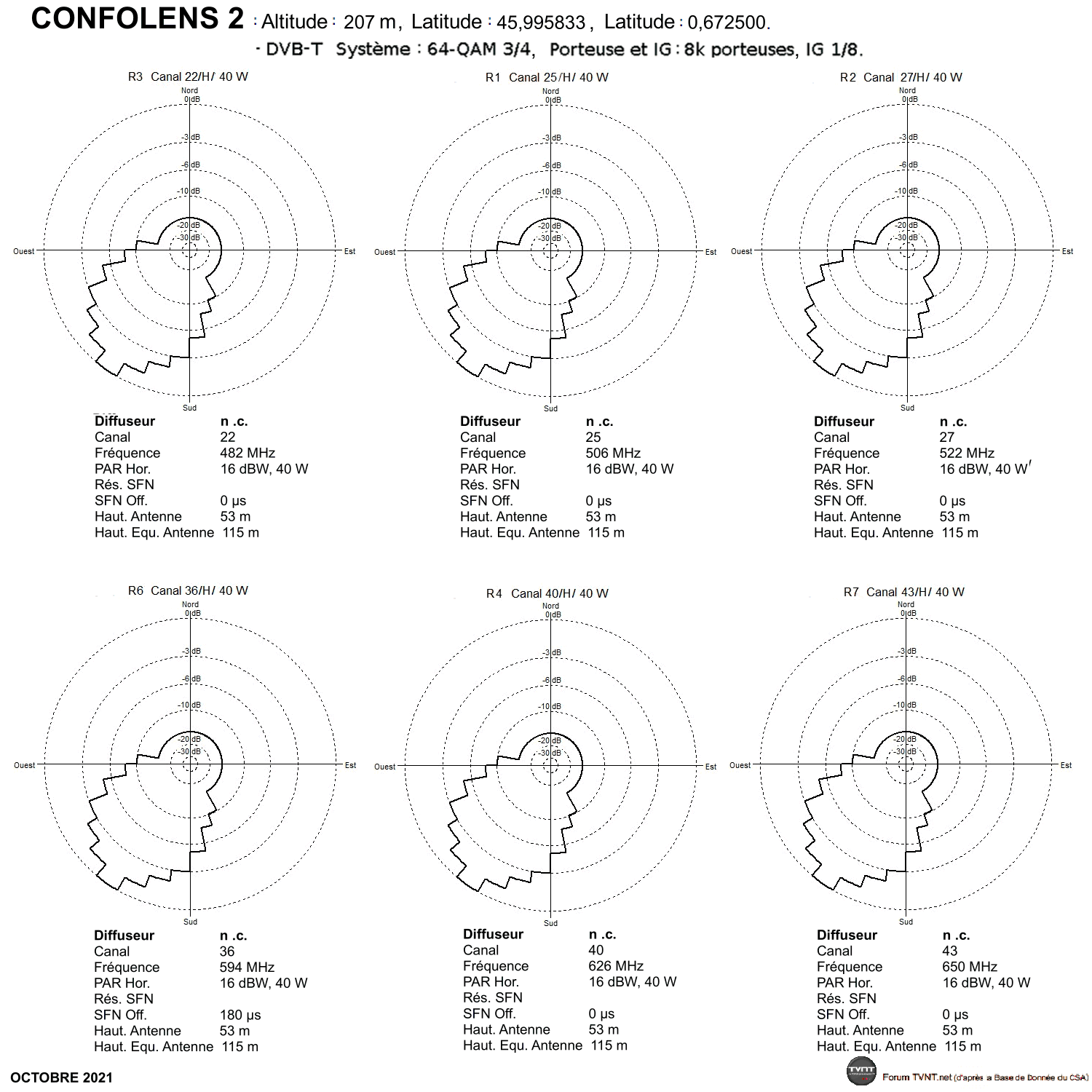

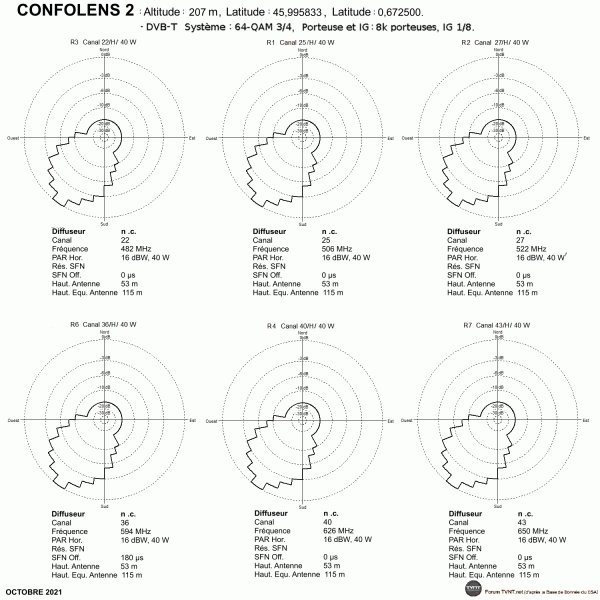

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
CONFOLENS2  230118.gif


------------------------------------------------------------------------------------
Source des détails des caractéristiques techniques et des cartes de couverture des émetteurs : http://www.csa.fr
Dernière édition par Emmebel le 21 Mar 2018 20:55, édité 56 fois.
Raison: Mise a jour.
Terrestre : TV Sony KDL-42W829B, enregistreur Panasonic DMR-BWT745EC, antenne Televés DAT45+MRD
IP : Freebox HD 02C
Satellite : Xsat CDTV410, parabole Visiosat Bi-Sat G4 (19.2°E/13°E/5°O)
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3557
Inscription: 28 Juin 2005 10:54
Localisation: [38] Allevard

Messagepar Cyril16 » 29 Déc 2007 13:16

Voici le sujet départemental pour les émetteurs de La Charente. :wink:
“La vie nous apprend seulement ce que nous voulons bien comprendre. C'est pourquoi certaines gens n'apprennent jamais rien.” (D. de Lamalle)
- Réception TNT par la fibre SFR -
Avatar de l’utilisateur
Cyril16
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 13860
Inscription: 29 Sep 2005 14:12
Localisation: Angoulême

Messagepar Billou_french » 09 Jan 2008 13:19

Bonjour,

Au vu des différents posts, est ce que quelqu'un peut me dire si Ruelle a activé la TNT ?

En fait, j'habite sur la commune de Chazelles (charente) et étant dans un "trou", je ne peux actuellement recevoir que les chaines analogiques de l'émetteur de Limoges ; je suis trop bas pour Niort (au vu de essais de l'été dernier).

Peut être que l'émetteur de Ruelle pourrait me décervir .....

Merci d'avance.
Billou_french


Messagepar Laurent » 09 Jan 2008 13:29

Mise en service : le 31 mars 2008
Terrestre : TV Sony KDL-42W829B, enregistreur Panasonic DMR-BWT745EC, antenne Televés DAT45+MRD
IP : Freebox HD 02C
Satellite : Xsat CDTV410, parabole Visiosat Bi-Sat G4 (19.2°E/13°E/5°O)
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3557
Inscription: 28 Juin 2005 10:54
Localisation: [38] Allevard

Messagepar Cyril16 » 09 Jan 2008 14:21

Bonjour,

Billou_french a écrit:Au vu des différents posts, est ce que quelqu'un peut me dire si Ruelle a activé la TNT ?

Laurent vous a répondu. En plus, il suffisait simplement de lire le premier message de ce sujet. Ensuite, il fallait cliquer sur l'ancien sujet de Ruelle et c'était marqué. :wink:

Chazelles me semble quand même loin de l'émetteur de Ruelle. Il faudra probablement compter sur un autre émetteur du département pour capter la TNT depuis chez vous.
“La vie nous apprend seulement ce que nous voulons bien comprendre. C'est pourquoi certaines gens n'apprennent jamais rien.” (D. de Lamalle)
- Réception TNT par la fibre SFR -
Avatar de l’utilisateur
Cyril16
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 13860
Inscription: 29 Sep 2005 14:12
Localisation: Angoulême

Messagepar Billou_French » 11 Jan 2008 22:26

Bonjour,

Merci de vos réponses.

Chazelles - Ruelle n'a pas l'air si loin :?:
Enfin, je ne connais pas la puissance de l'émetteur de ruelle ... :roll:

Merci encore et Bonne Année ..... :lol:
Billou_French


Émetteur de Ruelle

Messagepar Cyril16 » 12 Jan 2008 14:15

Voir le gabarit de rayonnement de cet émetteur sur ce lien.
“La vie nous apprend seulement ce que nous voulons bien comprendre. C'est pourquoi certaines gens n'apprennent jamais rien.” (D. de Lamalle)
- Réception TNT par la fibre SFR -
Avatar de l’utilisateur
Cyril16
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 13860
Inscription: 29 Sep 2005 14:12
Localisation: Angoulême

[16 - Charente] Angoulême, Ruelle, Blanzac, etc...

Messagepar Billou_French » 15 Jan 2008 18:54

Bonjour,


Merci Cyril16 mais je ne sais pas interprété ces graphique :(

Je verrais bien fin Mars si en oriantant mon rateau je pourrais capter ou non le signal TNT de Ruelle.

Merci encore de vos réponses.
Billou_French


[16 - Charente] Angoulême, Ruelle, Blanzac, etc...

Messagepar cricri » 15 Jan 2008 19:15

Rien de compliqué, le nord est en haut, ensuite regardez sur une carte comment vous êtes orienté par rapport à l'émetteur, et la puissance est indiqué.
Maintenant 5W de PAR c'est très faible ... ça arrose juste un peu plus que le quartier ! :?
- Modérateur des forums de TVNT.net -
cricri
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 5022
Inscription: 28 Mar 2006 14:27

Messagepar Billou_Franch » 01 Fév 2008 23:51

Merci cricri, autant dire que dans mon cas, ça ne va pas le faire :cry:

il ne me reste plus qu'à voir du côté du sat .....

Mais là, les demo TNT ne sont pas du tout du même prix, enfin bon, verra bien ......

merci encore
Billou_Franch
