35 - Ille et Vilaine [Rennes - Saint Pern]

Puis-je recevoir la TNT (simple définition ou HD) dans ma commune et quand ? Débats sur les zones d'ombre...

35 - Ille et Vilaine [Rennes - Saint Pern]

Messagepar Laurent » 07 Nov 2007 18:57

Liste des émetteurs du département d'Ille et Vilaine :

:arrow: Émetteur Principal :
- Rennes - Bécherel - Saint Pern.

:arrow: Émetteurs Locaux :
- Antrain - Stade.
- Châteaubourg - Bellevue.
- Dinard - Le Gallic.
- Fougères - Agglomération.
- Redon - Beaumont.
- Rennes 2 - Tour de l'Éperon.
- Rennes - Cesson-Sévigné - La Tour-sur-Roche.
- Saint-Malo - Hôpital Intercommunal.
- Vitré - Agglomération.

:arrow: Émetteur mis en place par les collectivités locales :
- Plélan-le-Grand - Parc Éolien.


Réaménagement de la BANDE 700 MHz dans le département d'Ille et Vilaine :

Le transfert de la bande 700 MHz au profit de la téléphonie mobile implique des réaménagements de canaux sur certains émetteurs. Le transfert est échelonné sur plusieurs phases jusqu'en juin 2019.

Le transfert de la bande 700 MHz est prévu sur l'ensemble des émetteurs du département d'Ille et Vilaine lors de la phase 11, programmée le 26 mars 2019. Il donnera lieu à des réaménagements de canaux du multiplex R4 de tous les émetteurs du département. Ces réaménagements sont détaillés ci-dessous, dans la description des émetteurs.

Plus d'information sur le forum, dans le sujet : Changement de norme TNT et transfert de la bande des 700 mhz

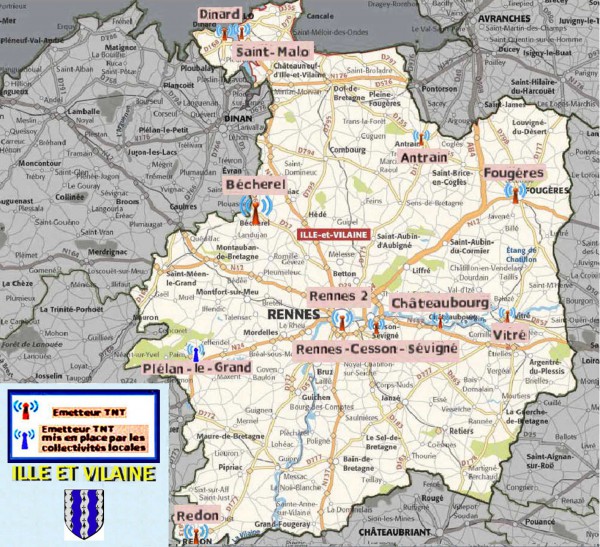

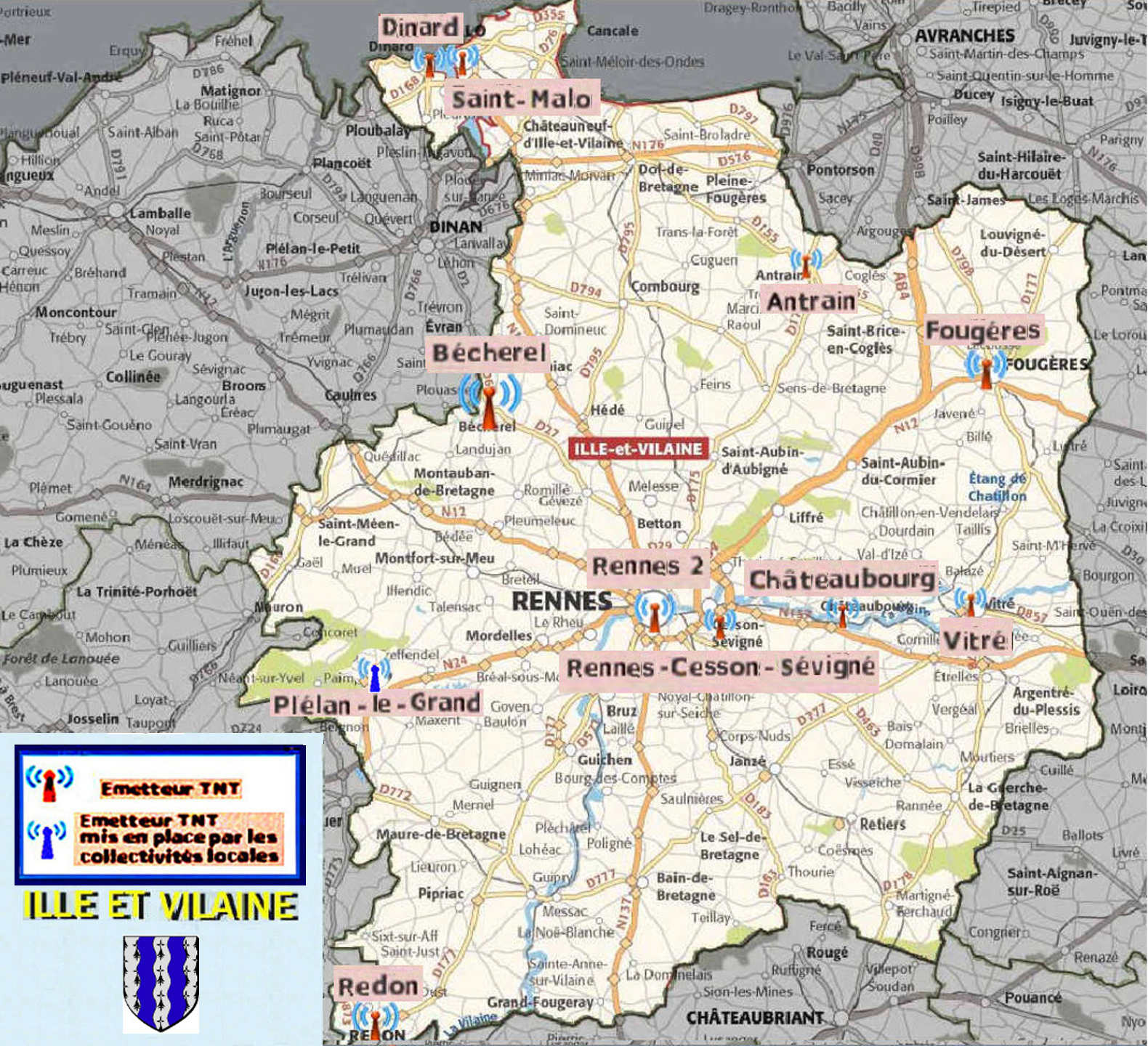

Emplacement des émetteurs du département d'Ille et Vilaine :

Cliquez sur la carte pour l'agrandir
ILES ET VILAINE1.jpg


Liste des anciens topics :
:arrow: Emetteur de Rennes Bécherel St Pern


Couverture des émetteurs TNT :
Pour identifier de quel émetteur vous dépendez, recherchez votre commune par l'intermédiaire des outils disponibles sur les sites de TNTtest, du CSA ou de TDF :
:arrow: Test de couverture TNTtest
:arrow: Zones de couverture du CSA
:arrow: Test de couverture TDF


COMPOSITION DES MULTIPLEX NATIONAUX


:arrow: La composition du multiplex local (R1) est donnée ci-dessous, avec la description de chaque émetteur.

------------------------------------------------------------------------------------

RENNES - BÉCHEREL - SAINT-PERN

Émetteur Principal.

Localisation du pylône TDF de Bécherel, sur la commune de Saint-Pern :

Image Copyright TDF.
D'autres photos sont disponibles ici

:arrow: Page Wikipedia consacrée à ce site
ATTENTION les données techniques de l'émetteur ne sont pas nécessairement à jour dans la page Wikipédia.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 21H 79kW (TOWERCAST).
R6: 24H 79kW (TDF).
R3: 27H 79kW (TDF).
R2: 40H 79kW (TOWERCAST).
R7: 46H 79kW (TOWERCAST).
R4: 49H 79kW (TDF).

MODIFICATIONS prévues le 26 mars 2019 (phase 11 des réaménagements BANDE 700) :
le multiplex R4 passera sur le canal 36

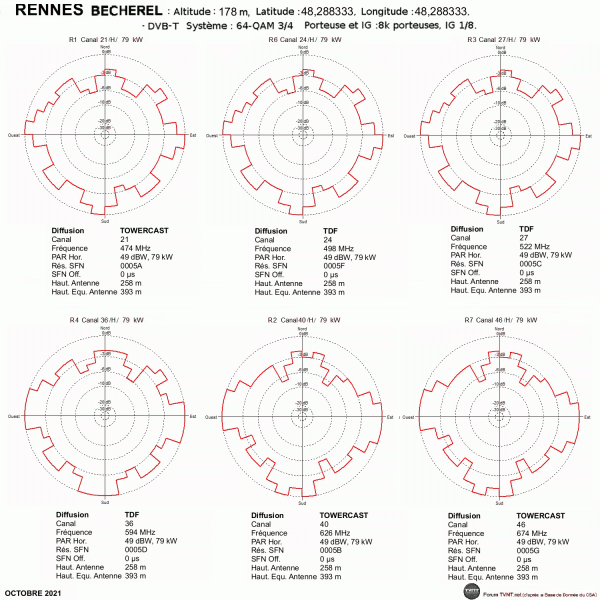

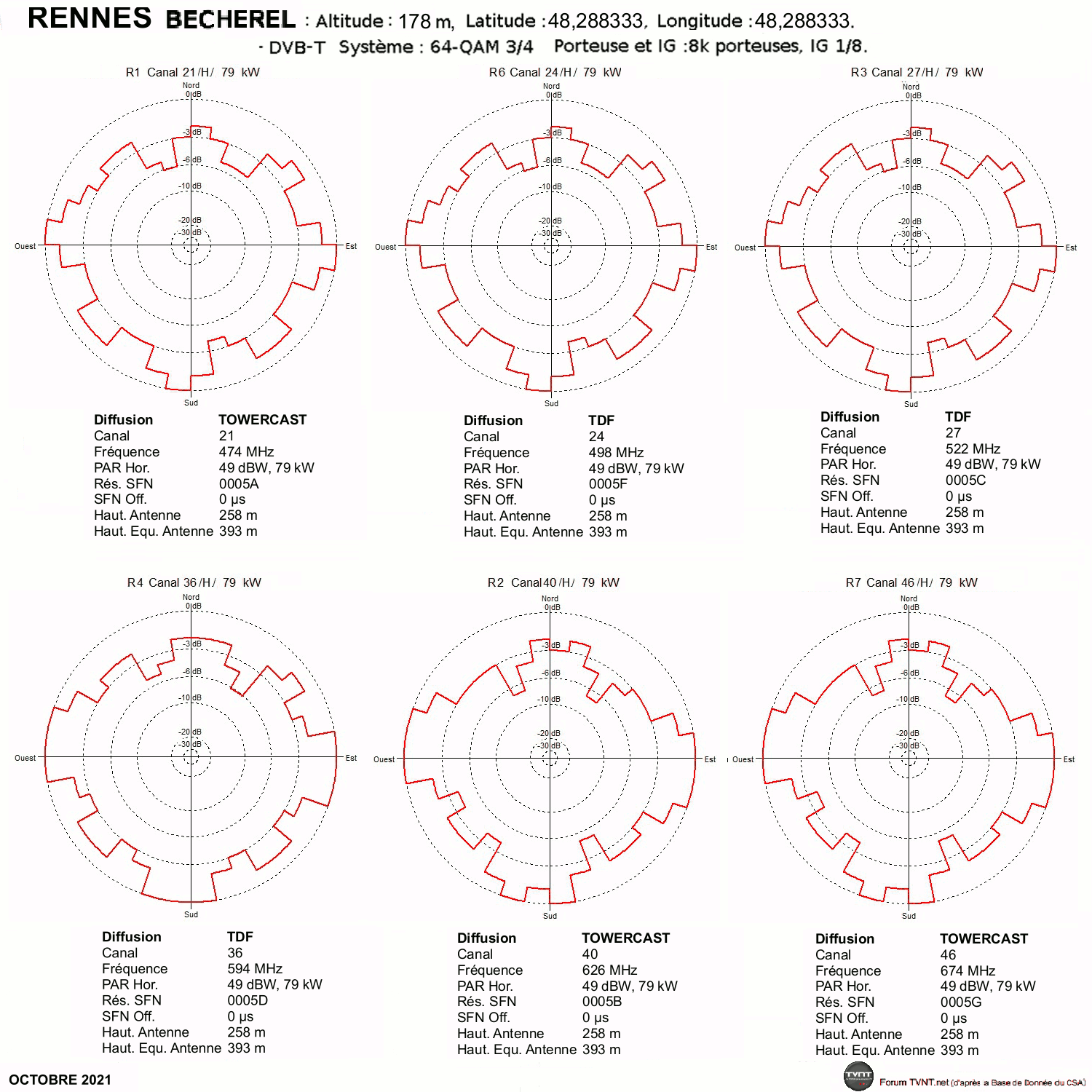

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


-------------------------------------------------------------------------------------

ANTRAIN - STADE

:arrow: Localisation du pylône du château d'eau du stade du Pas de Roche, commune d'Antrain.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 21H 1,5W (TDF).
R6: 24H 1,5W (TDF).
R2: 40H 1,5W (TDF).
R7: 46H 1,5W (TDF).
R4: 49H 1,5W (TDF).

MODIFICATIONS prévues le 26 mars 2019 (phase 11 des réaménagements BANDE 700) :
le multiplex R4 passera sur le canal 36

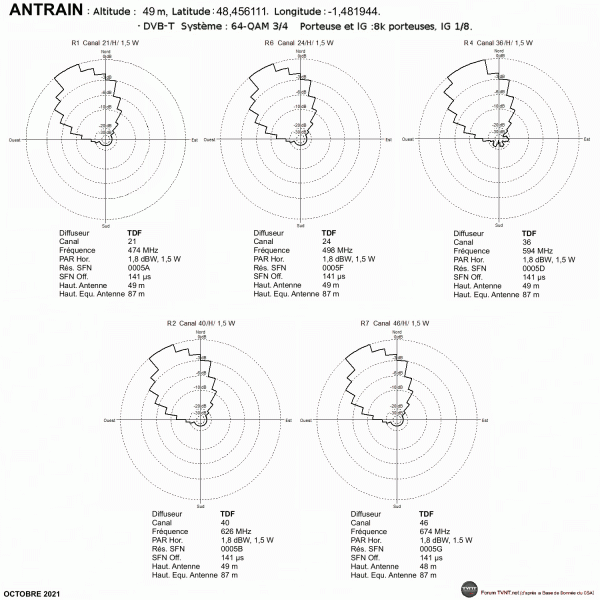

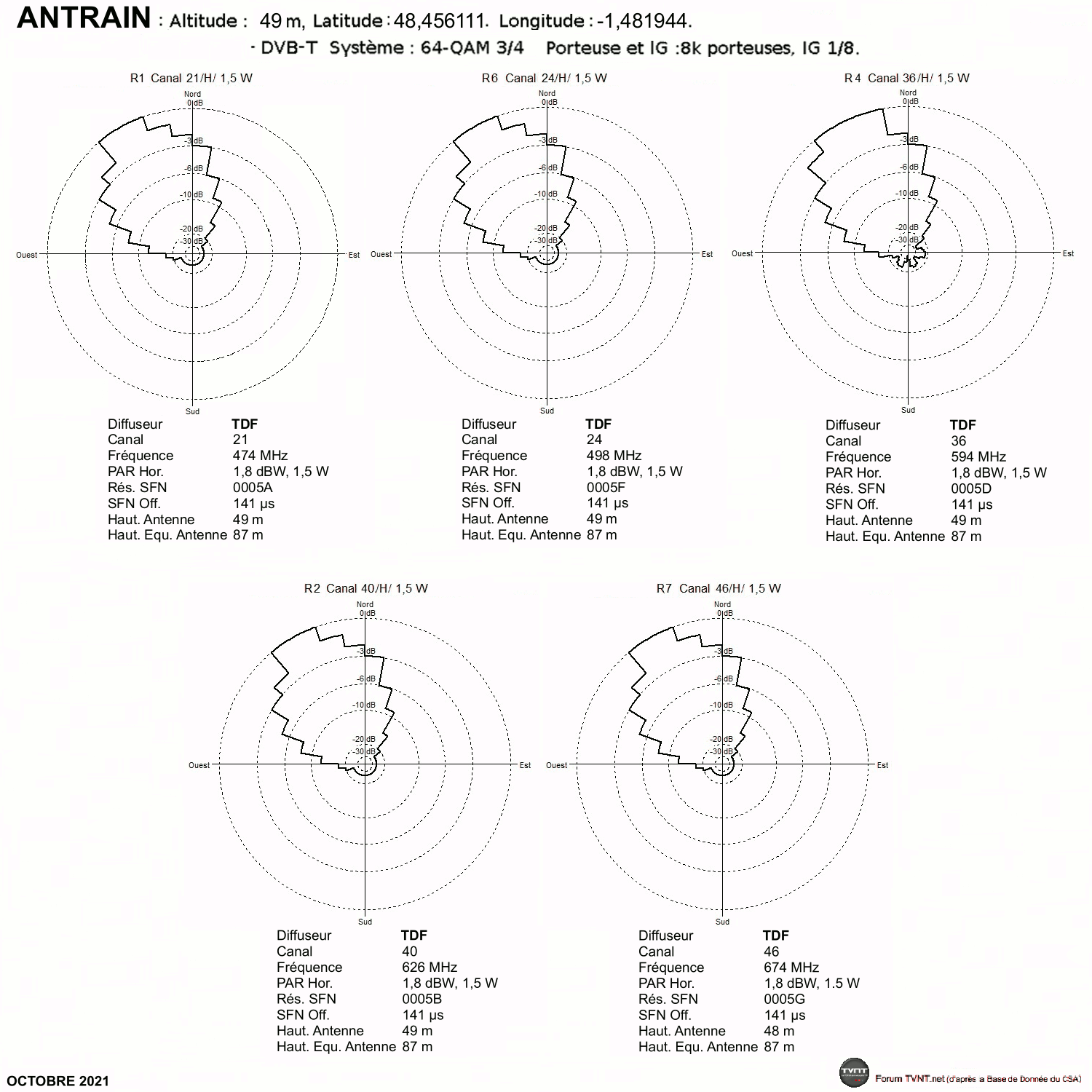

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

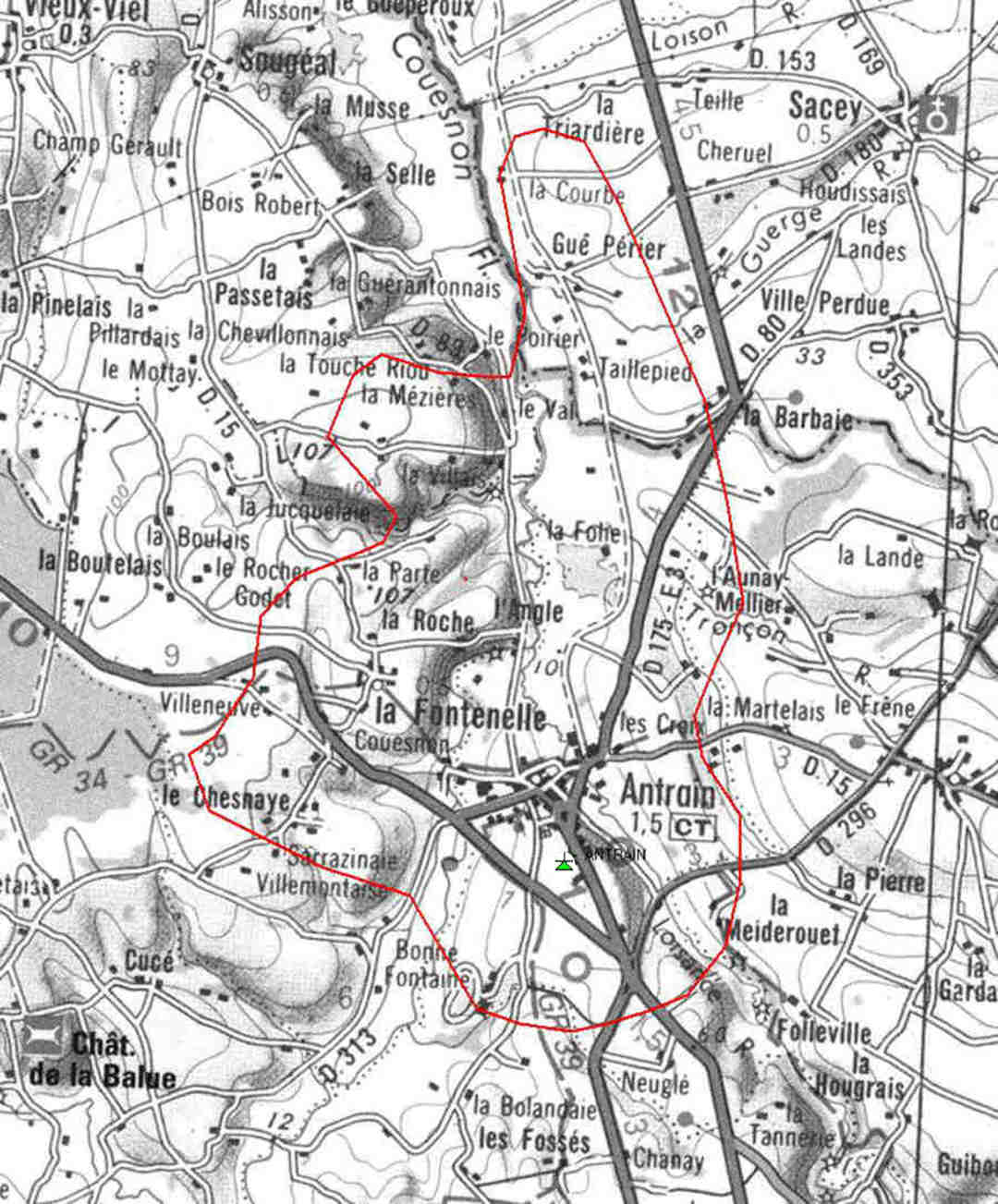

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

CHÂTEAUBOURG - BELLEVUE

:arrow: Localisation du pylône ORANGE de Bellevue, commune de Châreaubourg.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 21H 200mW (TDF).
R6: 24H 200mW (TDF).
R2: 40H 200mW (TDF).
R7: 46H 200mW (TDF).
R4: 49H 200mW (TDF).

MODIFICATIONS prévues le 26 mars 2019 (phase 11 des réaménagements BANDE 700) :
le multiplex R4 passera sur le canal 36

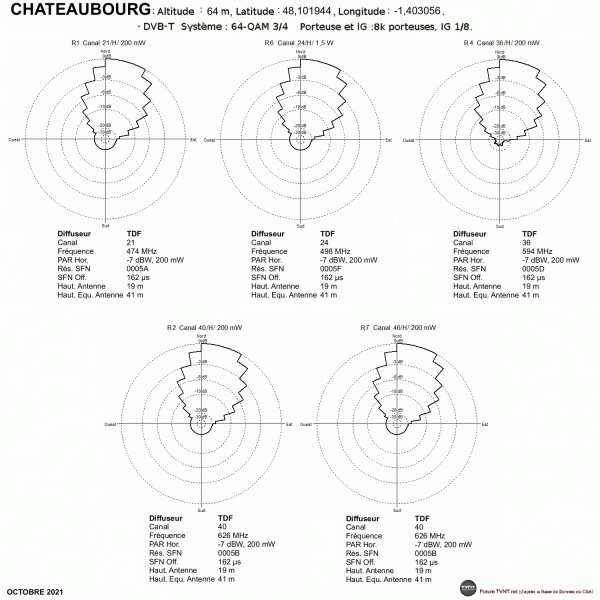

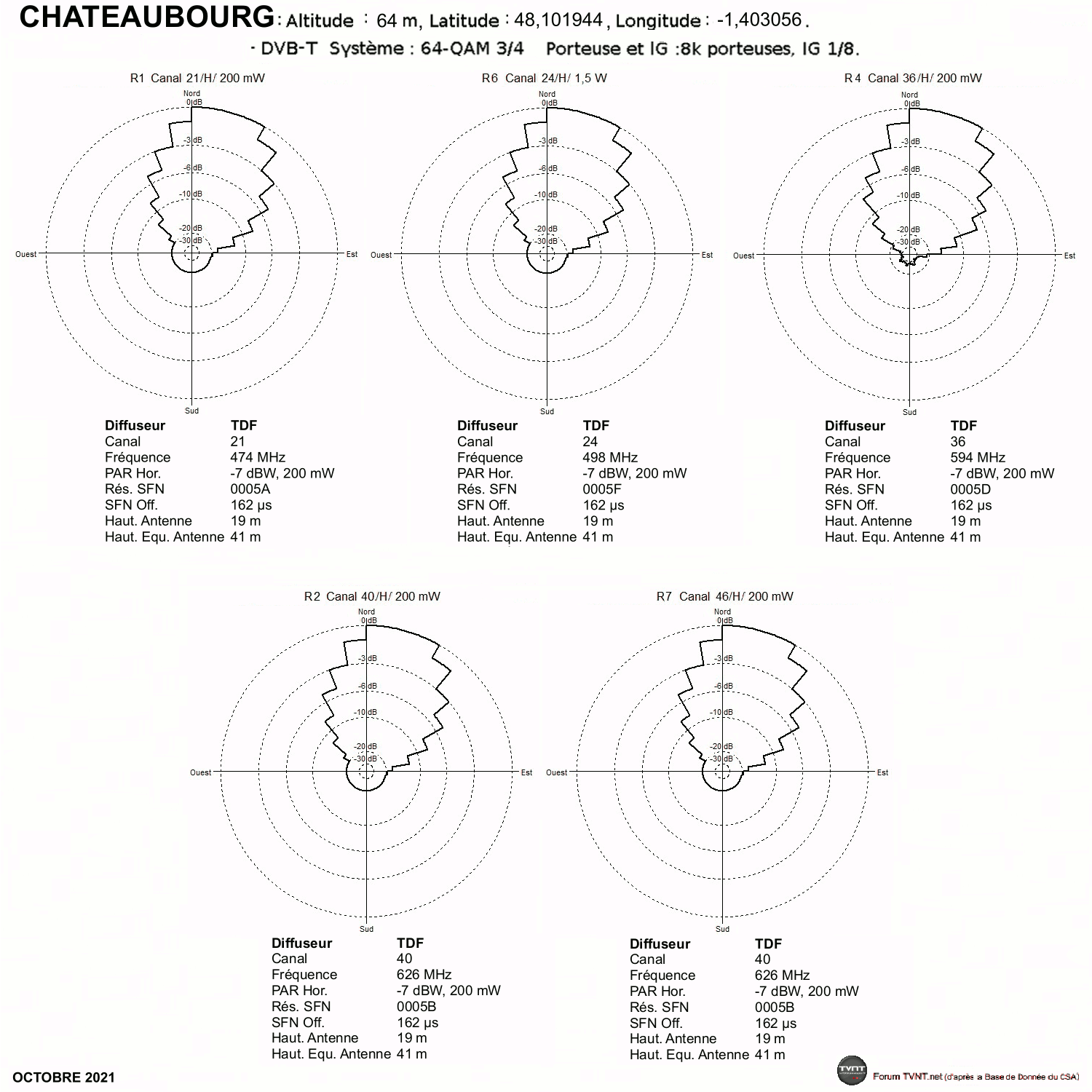

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

DINARD - LE GALLIC

:arrow: Localisation du pylône TDF du Gallic, commune de Dinard.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 21H 270mW (TDF).
R6: 24H 270mW (TDF).
R3: 27H 270mW (TDF).
R2: 40H 270mW (TDF).
R7: 46H 270mW (TDF).
R4: 49H 270mW (TDF).

MODIFICATIONS prévues le 26 mars 2019 (phase 11 des réaménagements BANDE 700) :
le multiplex R4 passera sur le canal 36

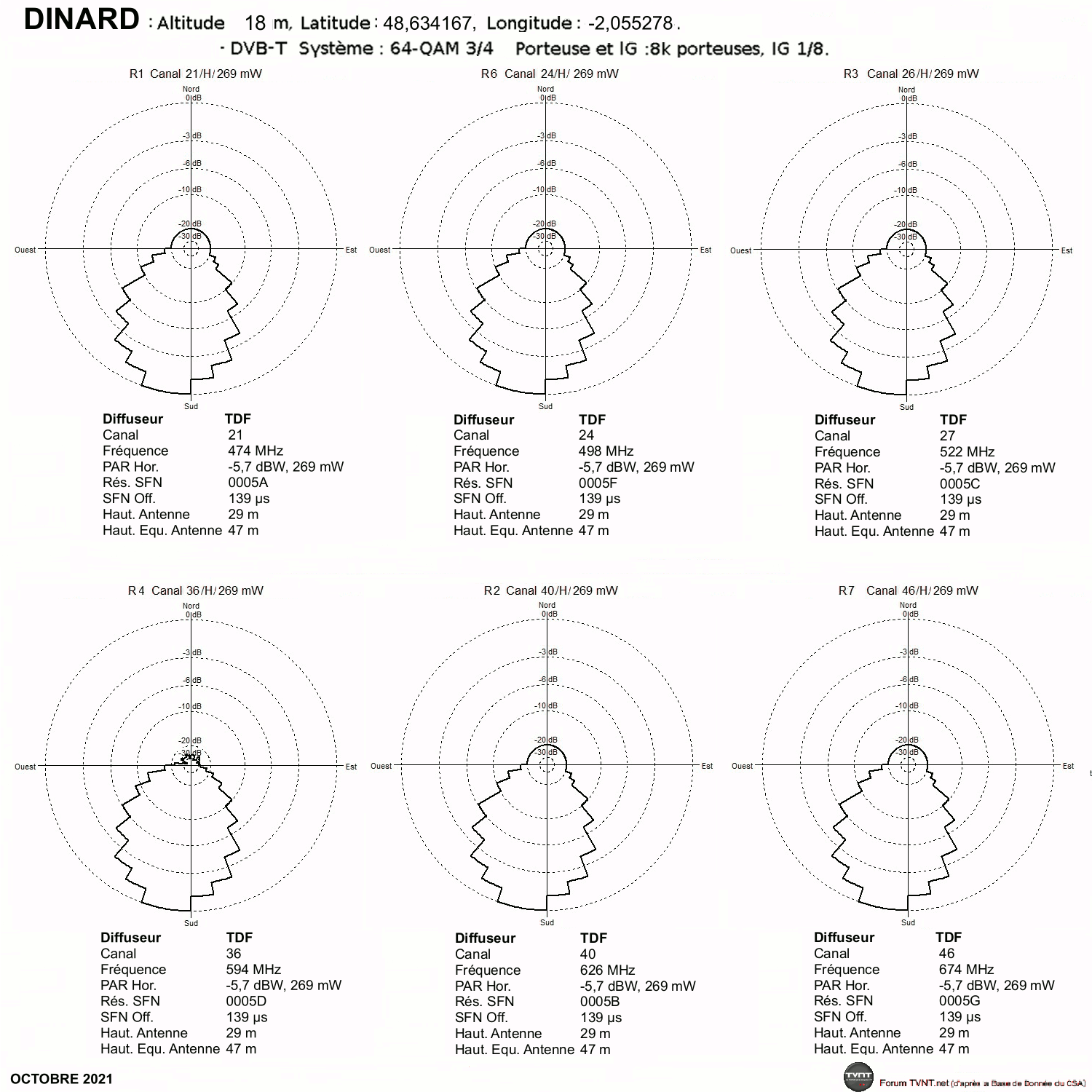

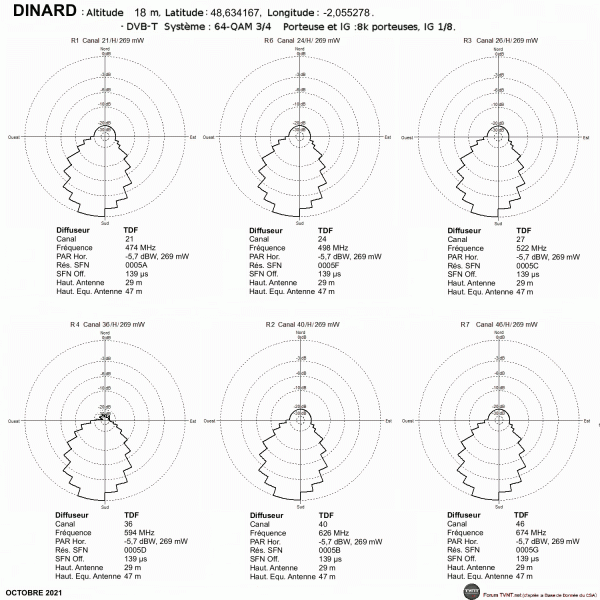

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

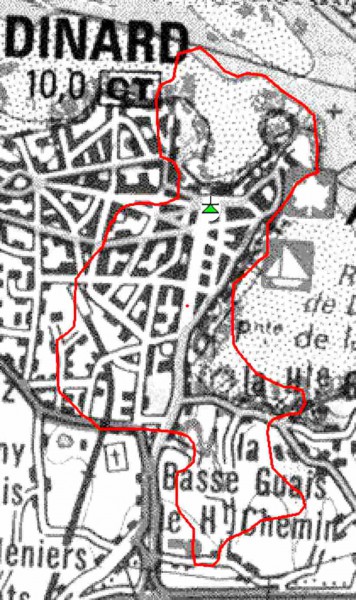

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

FOUGÈRES - AGGLOMÉRATION

Il y a 2 émetteurs TNT pour l'agglomération de Fougères :
:arrow: Localisation du pylône TDF rue Étienne Aubrée, commune de Fougères, qui diffuse le multiplex R1.
:arrow: Localisation du pylône du château d'eau de La Gareenne, sur la commune de Lécousse, sur lequel TOWERCAST diffuse les multiplex R2 à R4, R6 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 21H 7,1W (TDF).
R6: 24H 4W (TOWERCAST).
R3: 27H 4W (TOWERCAST).
R2: 40H 7,6W (TOWERCAST).
R7: 46H 15W (TOWERCAST).
R4: 49H 8,9W (TOWERCAST).

MODIFICATIONS prévues le 26 mars 2019 (phase 11 des réaménagements BANDE 700) :
le multiplex R4 passera sur le canal 36

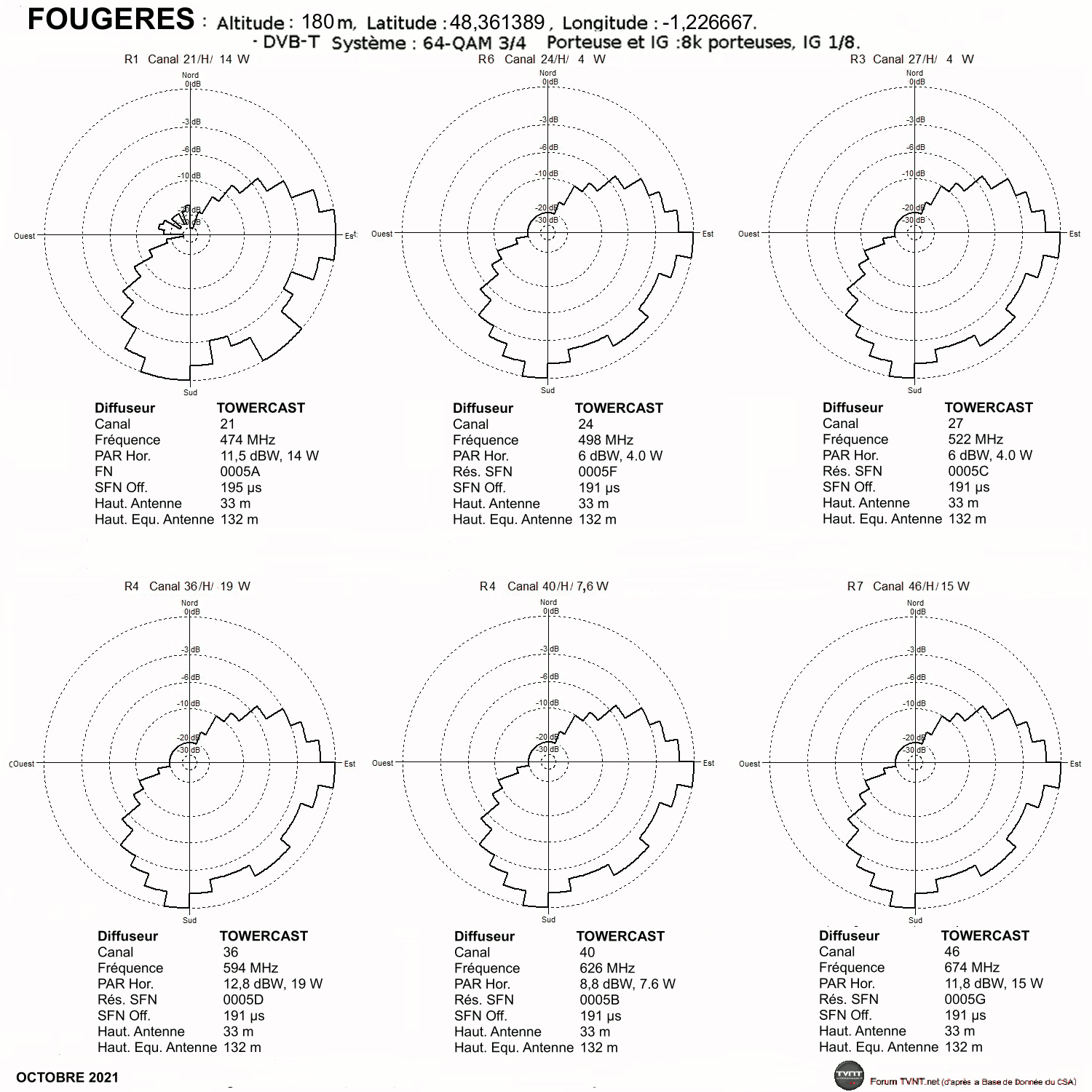

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

REDON - BEAUMONT

:arrow: Localisation du pylône du château d'eau de Beaumont, commune de Redon.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 21H 2,8W (TOWERCAST).
R6: 24H 2,6W (TOWERCAST).
R3: 27H 2,6W (TOWERCAST).
R2: 40H 3,2W (TOWERCAST).
R7: 46H 3,6W (TOWERCAST).
R4: 49H 3,3W (TOWERCAST).

MODIFICATIONS prévues le 26 mars 2019 (phase 11 des réaménagements BANDE 700) :
le multiplex R4 passera sur le canal 36

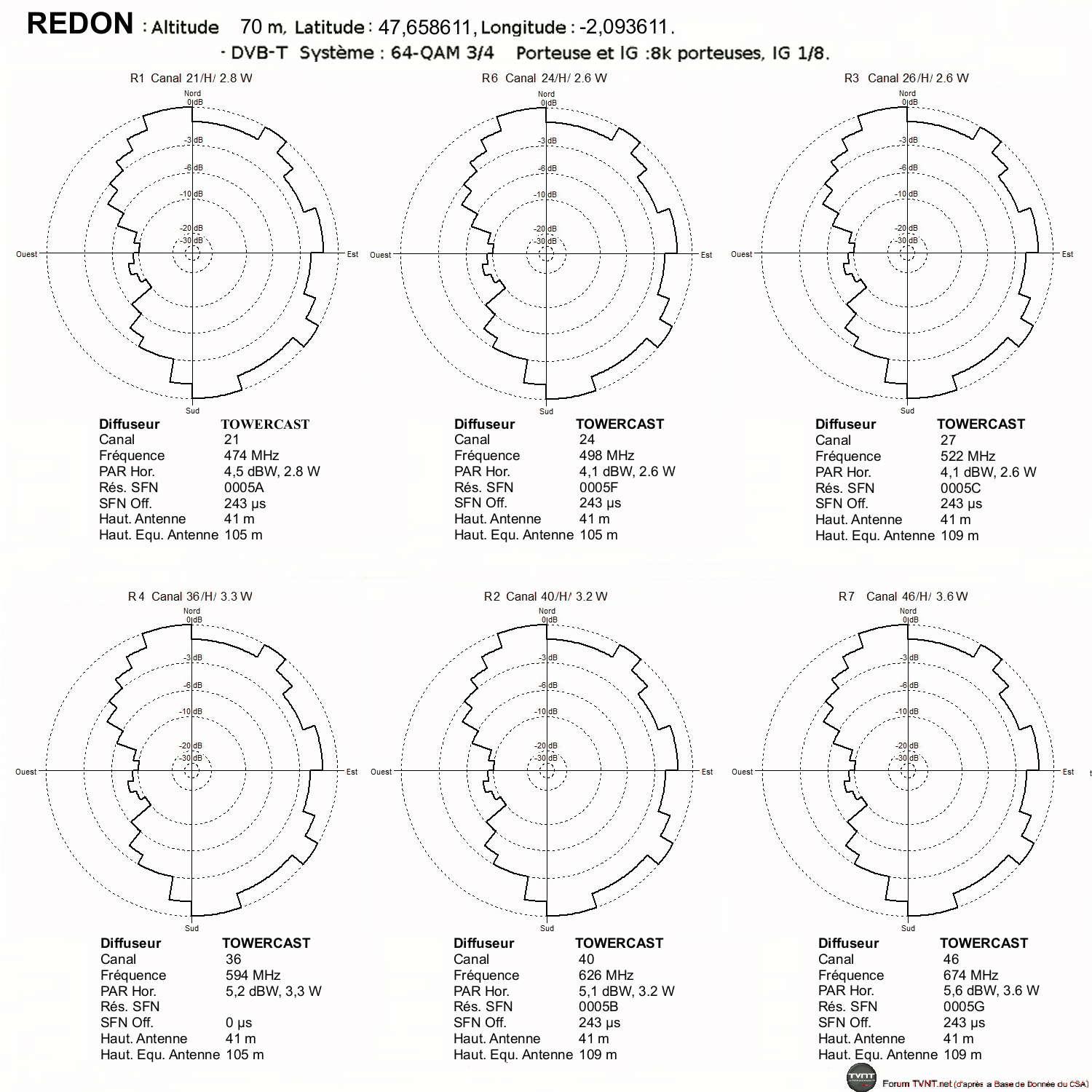

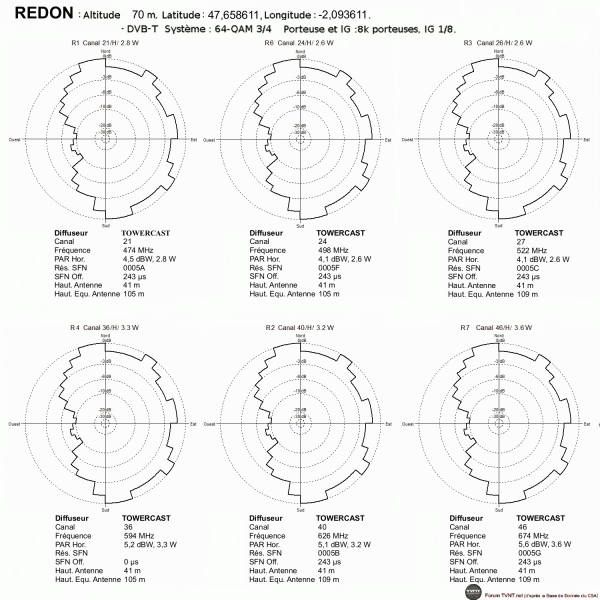

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

RENNES 2 - TOUR DE L'ÉPERON

:arrow: Localisation du pylône TDF de la Tour de l'Éperon, commune de Rennes.

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 21H 7,1W (TDF).
R6: 24H 7,1W (TDF).
R3: 27H 7,1W (TDF).
R2: 40H 7,1W (TDF).
R7: 46H 7,1W (TDF).
R4: 49H 7,1W (TDF).

MODIFICATIONS prévues le 26 mars 2019 (phase 11 des réaménagements BANDE 700) :
le multiplex R4 passera sur le canal 36

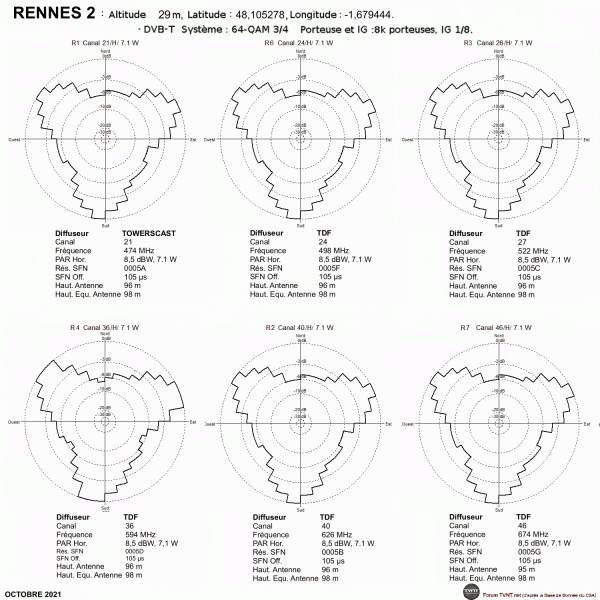

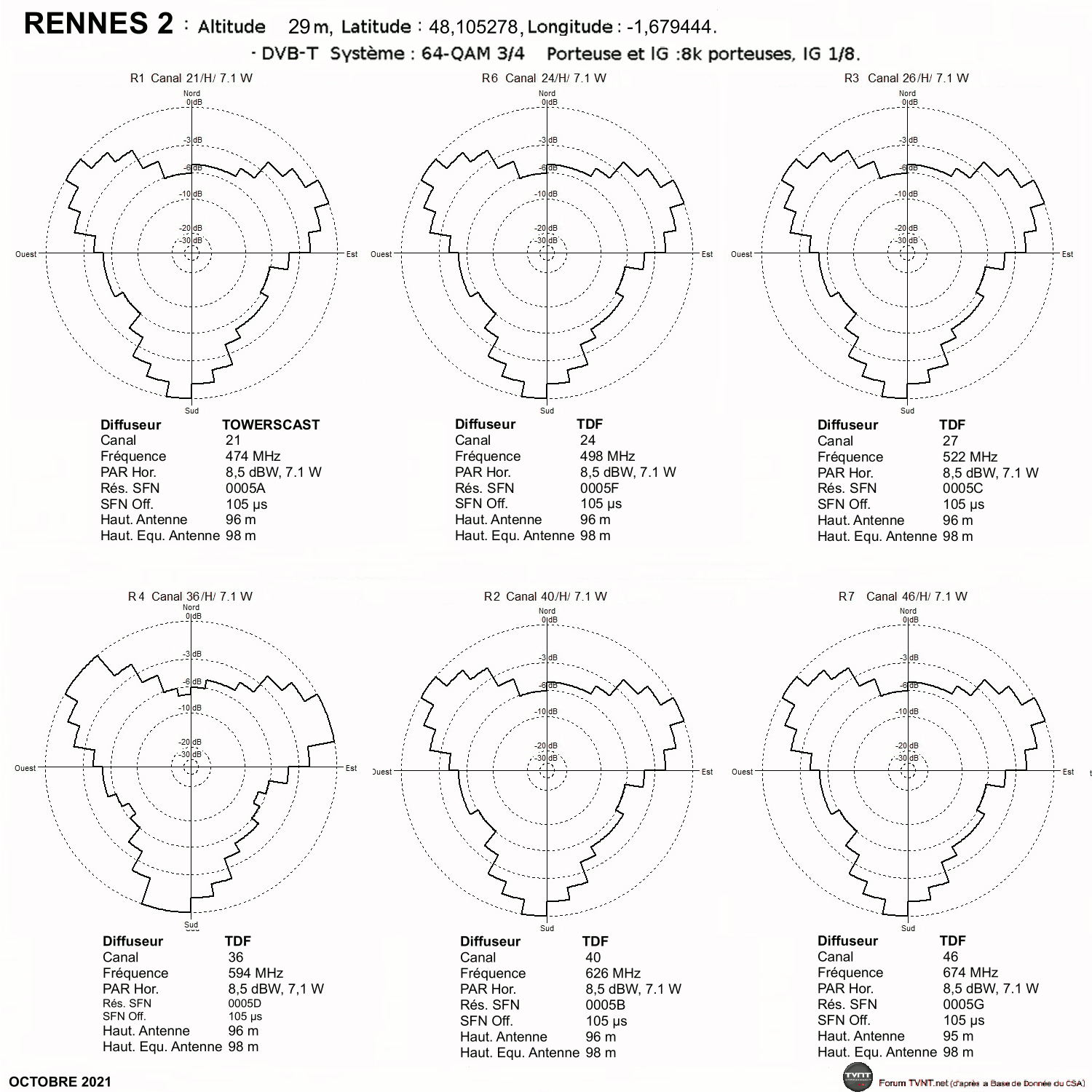

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
RENNES 2.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

RENNES - CESSON-SÉVIGNÉ - LA TOUR-SUR-ROCHE

:arrow: Localisation du pylône ITAS TIM de la Tour sur Roche, sur la commune de Cesson-Sévigné.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 21H 2W (ITAS TIM).
R6: 24H 2W (ITAS TIM).
R3: 27H 2W (ITAS TIM).
R2: 40H 2W (ITAS TIM).
R7: 46H 2W (ITAS TIM).
R4: 49H 4W (ITAS TIM).

MODIFICATIONS prévues le 26 mars 2019 (phase 11 des réaménagements BANDE 700) :
le multiplex R4 passera sur le canal 36

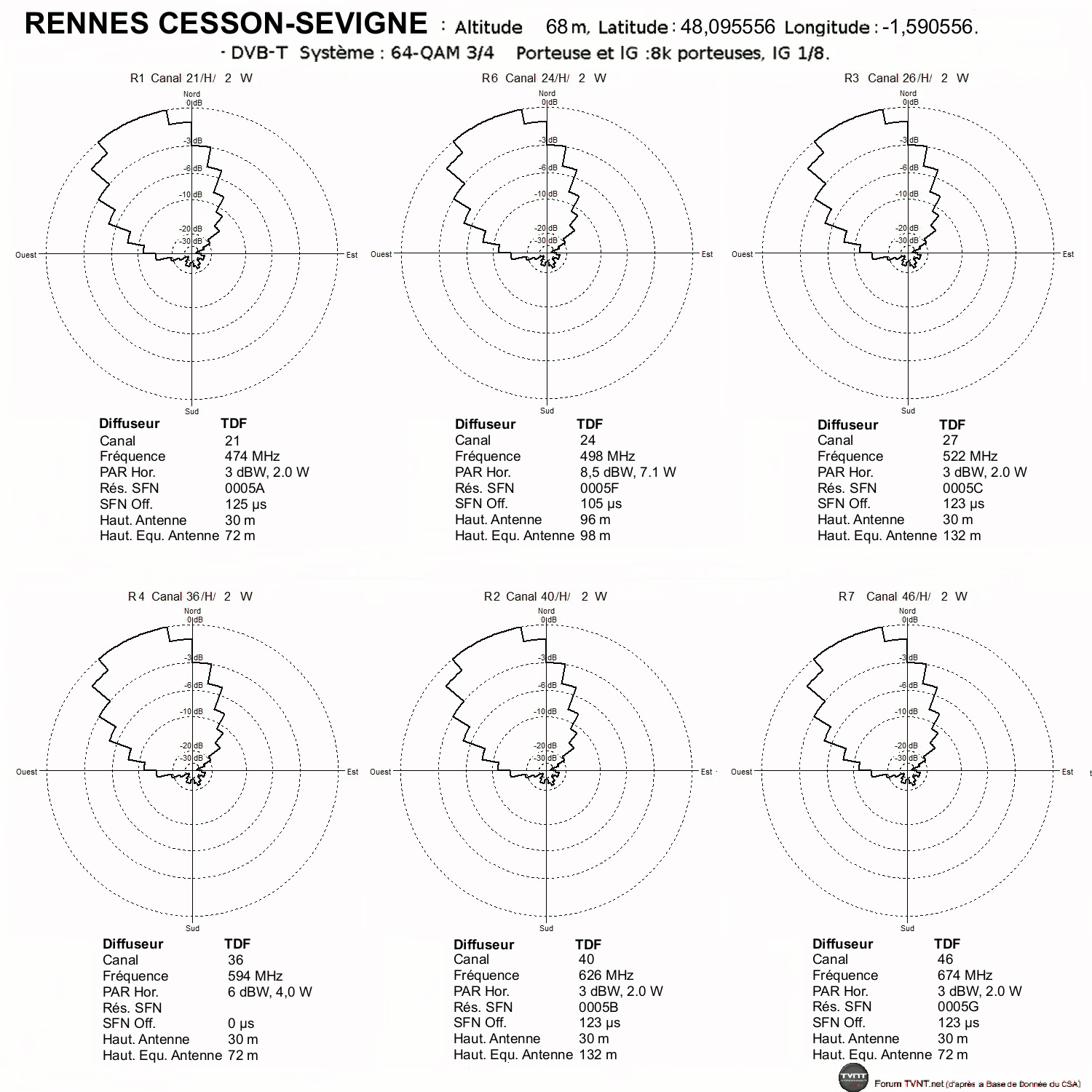

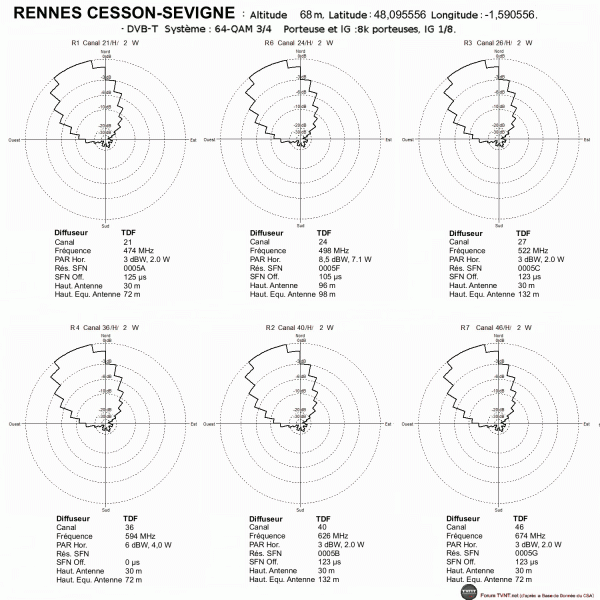

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
RENNES CESSON-SEVIGNE.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Rennes CessonSevigne.JPG


-------------------------------------------------------------------------------------

SAINT-MALO - HÔPITAL INTERCOMMUNAL

:arrow: Localisation du pylône de l'hôpital intercommunal, commune de Saint-Malo.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 21V 300mW (TDF).
R6: 24V 300mW (TDF).
R3: 27V 300mW (TDF).
R2: 40V 320mW (TDF).
R7: 46V 300mW (TDF).
R4: 49V 300mW (TDF).

MODIFICATIONS prévues le 26 mars 2019 (phase 11 des réaménagements BANDE 700) :
le multiplex R4 passera sur le canal 36

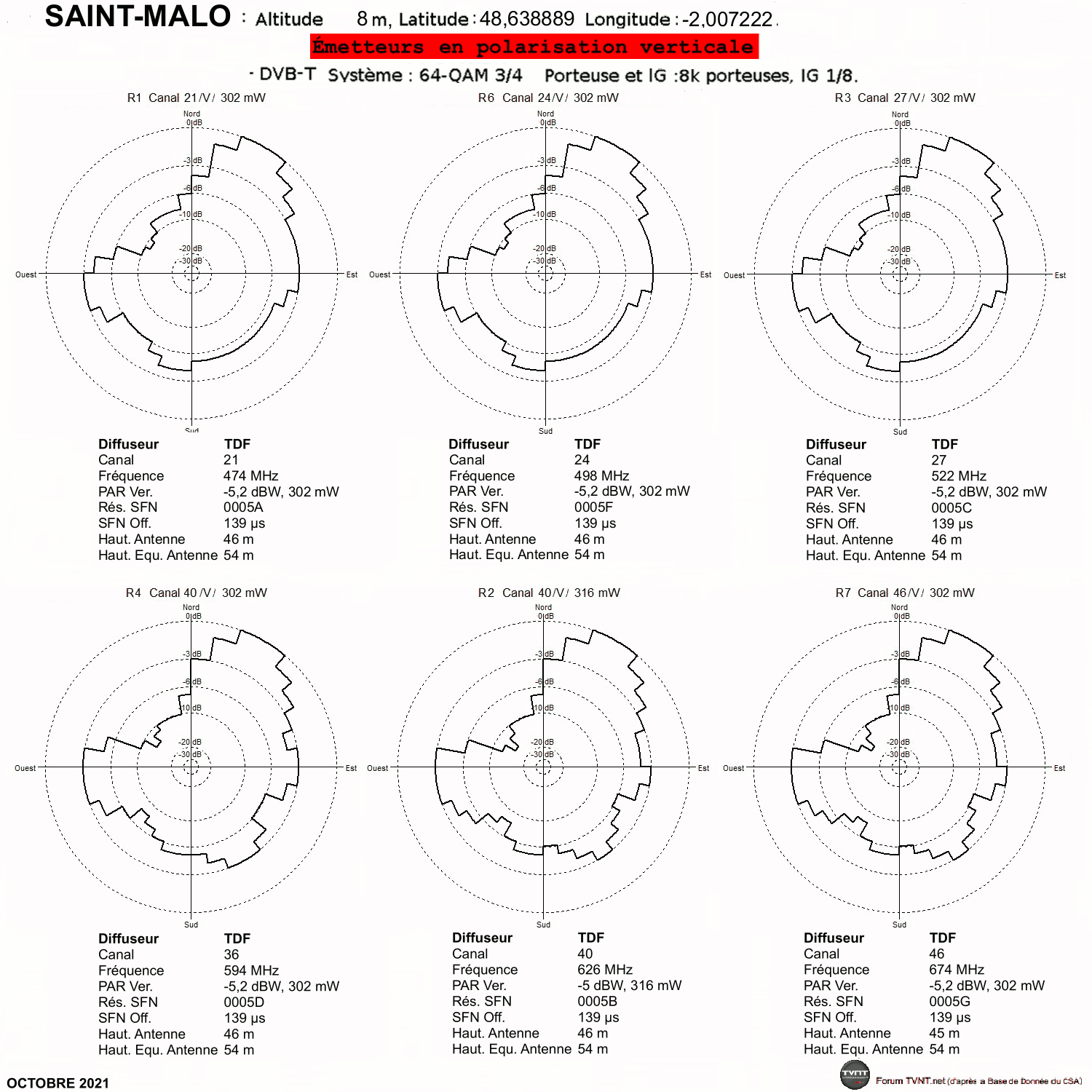

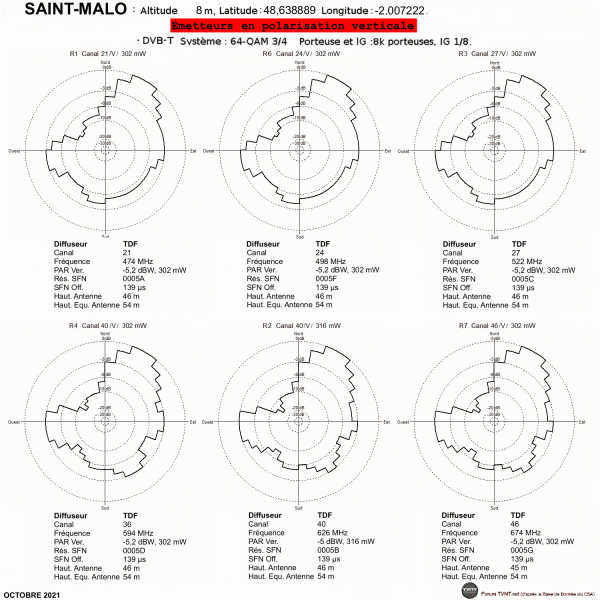

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

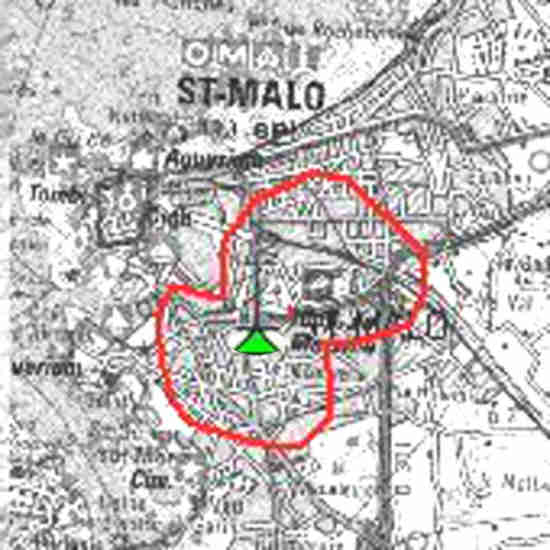

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

VITRÉ - AGGLOMÉRATION

Il y a 2 émetteurs TNT sur la commune de Vitré :
:arrow: Localisation du château d'eau rue Pierre Lery, sur lequel TDF diffuse le multiplex R1.
:arrow: Localisation du pylône TOWERCAST du Bas Chalet, qui diffuse les multiplex R2 à R4, R6 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 21H 250mW (TDF).
R6: 24H 2,5W (TOWERCAST).
R3: 27H 2,5W (TOWERCAST).
R2: 40H 2,5W (TOWERCAST).
R7: 46H 2,5W (TOWERCAST).
R4: 49H 2,5W (TOWERCAST).

MODIFICATIONS prévues le 26 mars 2019 (phase 11 des réaménagements BANDE 700) :
le multiplex R4 passera sur le canal 36

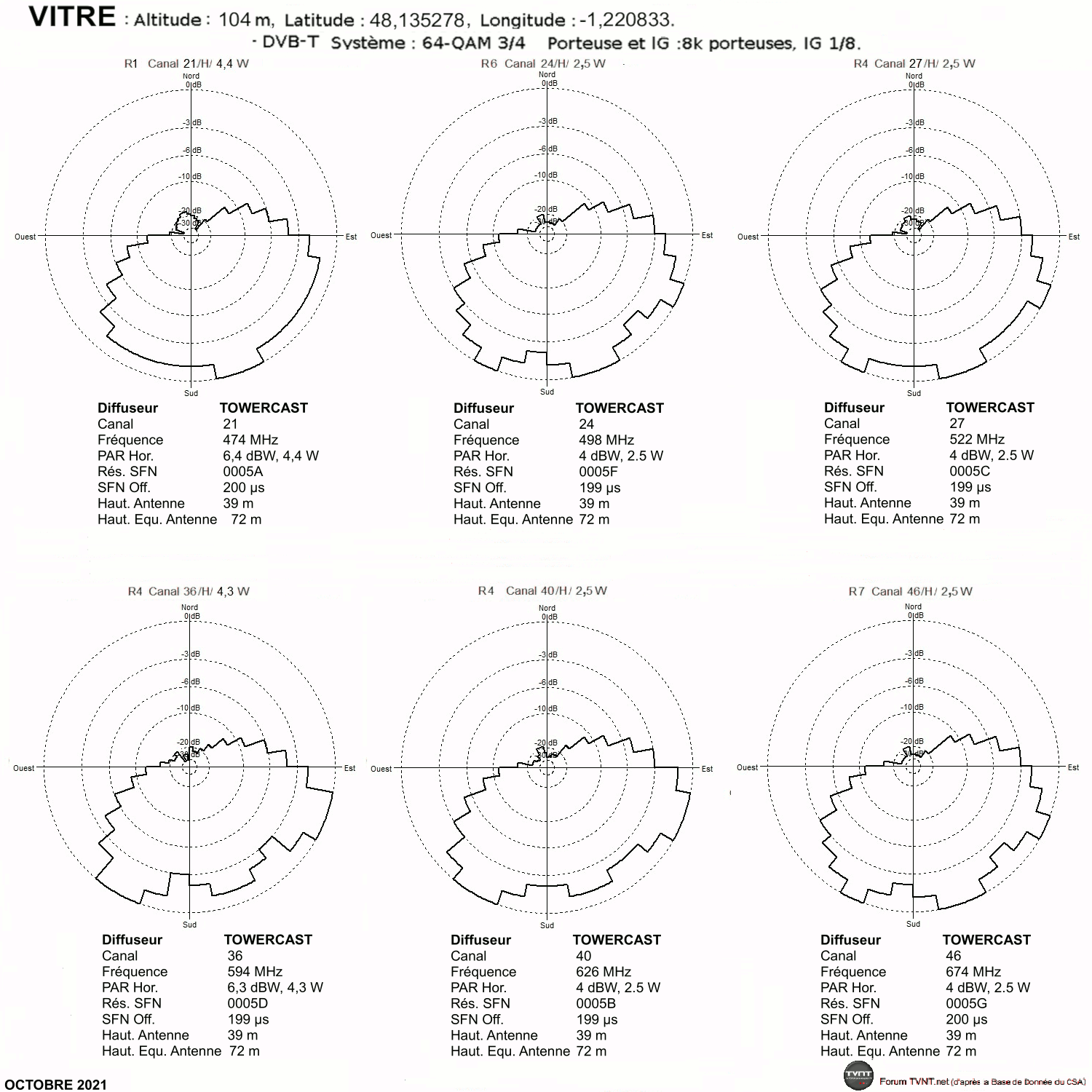

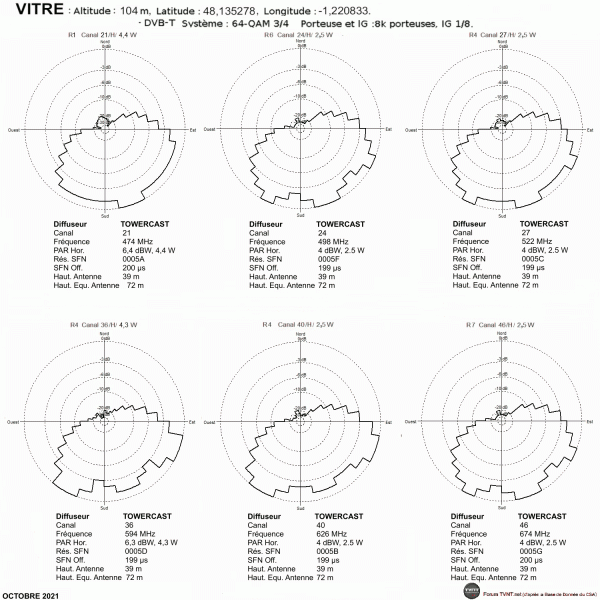

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

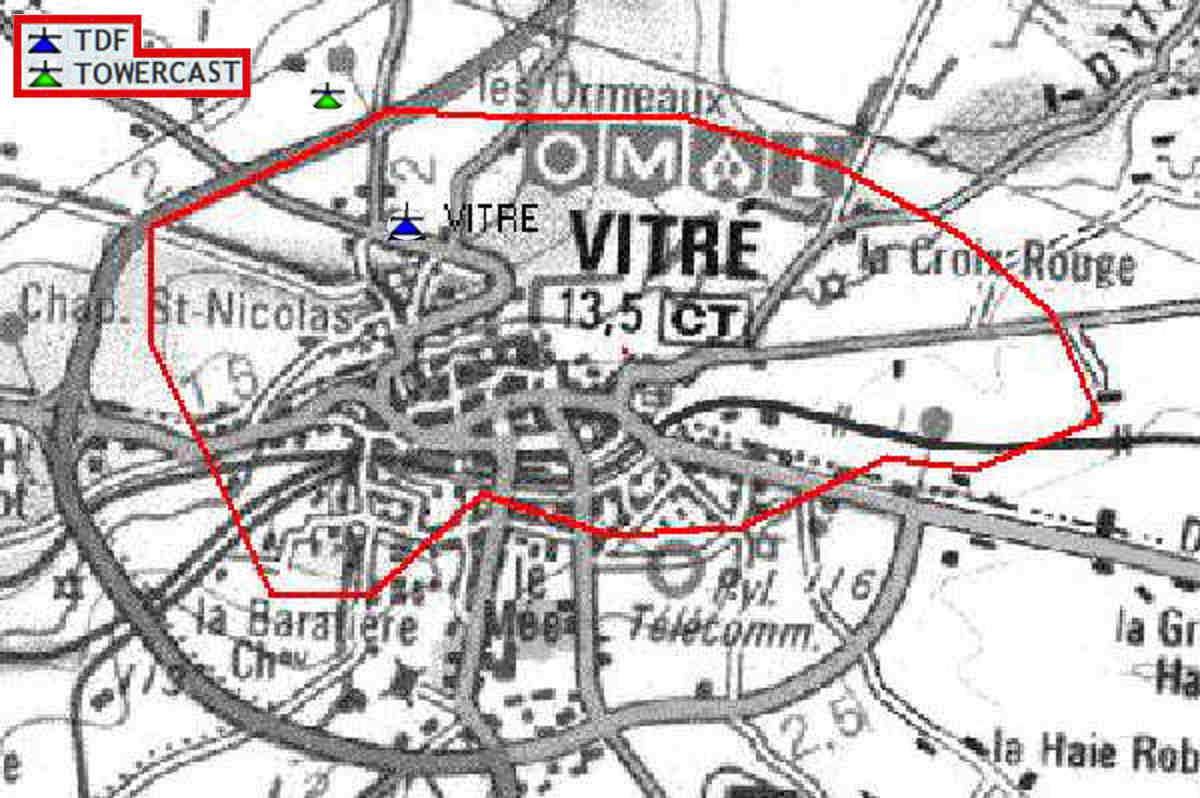

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


------------------------------------------------------------------------------------

PLÉLAN-LE-GRAND - PARC ÉOLIEN
Émetteur numérisé par la société Brocéliande Energies Locales, en SFN avec Rennes - Bécherel - Saint-Pern.

:arrow: Localisation du pylône du parc Éolien, commune de Plélan-le-Grand.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 21H 5W (SFE)*.
R6: 24H 5W (SFE)*.
R3: 27H 5W (SFE)*.
R2: 40H 5W (SFE)*.
R4: 49H 5W (SFE)*.

MODIFICATIONS prévues le 26 mars 2019 (phase 11 des réaménagements BANDE 700) :
le multiplex R4 passera sur le canal 36

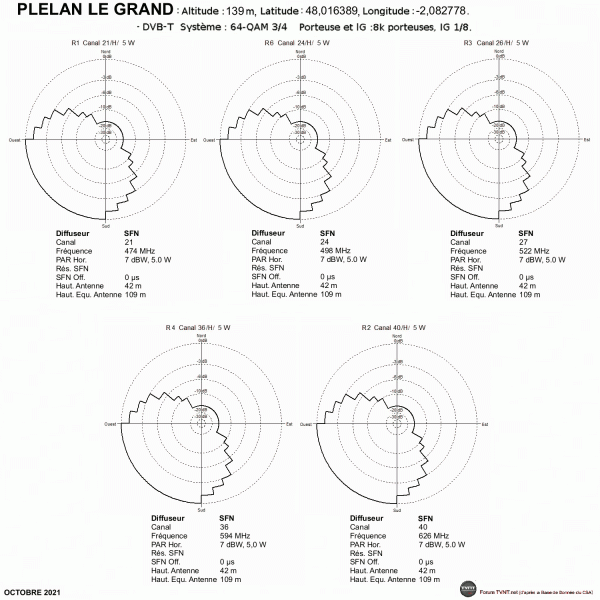

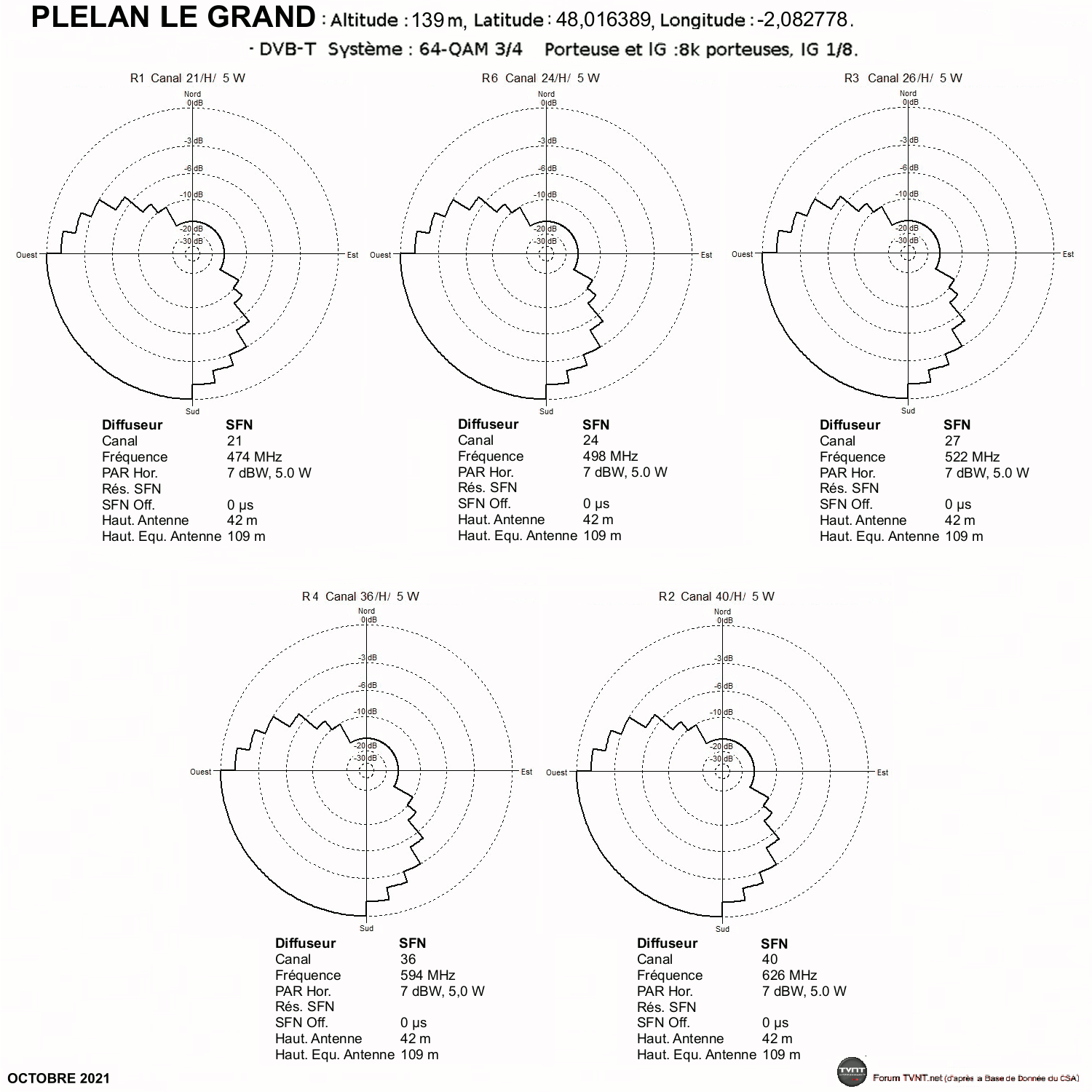

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
PLELAN LE GRAND.gif



(SFE) Société Française d’émetteur.
Tel: 04 94 25 10 60
Fax: 04 94 25 10 02

------------------------------------------------------------------------------------
Source des détails des caractéristiques techniques et des cartes de couverture des émetteurs : http://www.csa.fr
Dernière édition par Emmebel le 21 Nov 2018 19:38, édité 48 fois.
Raison: Mise a jour.
Terrestre : TV Sony KDL-42W829B, enregistreur Panasonic DMR-BWT745EC, antenne Televés DAT45+MRD
IP : Freebox HD 02C
Satellite : Xsat CDTV410, parabole Visiosat Bi-Sat G4 (19.2°E/13°E/5°O)
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3557
Inscription: 28 Juin 2005 10:54
Localisation: [38] Allevard

problème de recption de chaine

Messagepar gueguet35 » 02 Jan 2008 15:48

Bonjour,

je viens d'acheter pour noel un adaptateur TNT (Premio ST1 de CGV). je n'arrive pas à capter les chaines TF1, M6, W9, TMC, NT1 et NRJ12. Lors de la premiere installation le 25, tout était correcte. Mon antenne de 24ans !! est bien orientée vers le sud ouest c'est a dire vers l'antenne de Bécherel.

Comment pourrais je résoudre le problème??
En attente de vos reponse
gueguet35

Messages: 1
Inscription: 02 Jan 2008 15:14

Re: problème de recption de chaine

Messagepar Franck Morin » 02 Jan 2008 16:06

gueguet35 a écrit:je viens d'acheter pour noel un adaptateur TNT (Premio ST1 de CGV). je n'arrive pas à capter les chaines TF1, M6, W9, TMC, NT1 et NRJ12. Lors de la premiere installation le 25, tout était correcte. Mon antenne de 24ans !! est bien orientée vers le sud ouest c'est a dire vers l'antenne de Bécherel.

Si un jour la réception est acceptable et que le lendemain ça ne va pas, c'est que vous êtes à la limite de la réception.
Il faut améliorer votre installation.

merci de lire ce qui est inscrit ici et de répondre aux questions posées :
http://www.tvnt.net/forum/viewtopic.php?t=2084
http://www.tvnt.net/forum/viewtopic.php?t=2018
Cinergy T², Ran T Stick+, RTL-SDR, August T210 - Axil RT0407HD ; antenne collective/intérieure sur Tour Eiffel + TNT Numéricable.
HD-Line HD-50 sur Astra 2 et DSR5020 sur Astra. RNT Sony XDR-P1DBPB modérateur des forums de TVNT.net et de TNT-Fr
Avatar de l’utilisateur
Franck Morin
Brigades du Tigre
Brigades du Tigre

Messages: 13227
Inscription: 24 Juin 2005 10:26
Localisation: 78-Chatou

Réception TNT Rennes

Messagepar eric102 » 27 Jan 2008 14:24

Bonjour,

J'habite Rennes centre-est (quartier Saint-Hélier), dans un immeuble collectif. Je n'arrive malheureusement qu'à capter les multiplexes R6 (canal 32) et R1 (canal 35), et cela que ce soit avec ma freebox ou directement avec mon téléviseur (boitier tnt intégré). Impossible de recevoir R2, R3, R4 et R5.

Pour info, j'arrive à recevoir toutes les chaînes analogiques convenablement.

J'ai contacté le syndic de l'immeuble, mais celui-ci refuse de faire vérifier l'antenne. J'ai donc quelques questions: est-ce que des personnes ont déjà connu ce problème sur Rennes? Comme paradoxalement les multiplexes R1 et R6 que je capte sont envoyés à une plus faible puissance (8.5kW) que les autres (17W), croyez-vous que je doive ajouter un atténuateur par exemple à mon arrivée d'antenne? D'autres suggestions?

Par avance, merci pour votre aide.

Eric
eric102

Messages: 1
Inscription: 27 Jan 2008 14:09

Messagepar cricri » 27 Jan 2008 15:30

Bonjour,

Les antennes collectives doivent être adaptées à la TNT car elles ont des amplis + filtres.

Les multiplex que vous recevez sont probablement proches d'autres fréquences analogiques auquel cas les filtres les laissent tout de même passer, surtout si la puissance est plus élévée.

La solution passe par l'adaptation de cette antenne, ou bien une antenne intérieure comme la Visionic Silver 36 si vous êtes proches de l'émetteur et bien dégagé.
- Modérateur des forums de TVNT.net -
cricri
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 5022
Inscription: 28 Mar 2006 14:27

Messagepar Philippe » 04 Avr 2008 11:38

Depuis hier (Jeudi 03 avril), à Dinard, je n'ai plus de réception TAT (analogique) et TNT... :idea: (sauf le soir)

Est-ce que d'autres personnes constatent ces coupures ?
Dernière édition par Philippe le 10 Avr 2008 12:27, édité 1 fois.
Philippe
Etalon
Etalon

Messages: 1375
Inscription: 24 Juin 2005 13:19
Localisation: Dinard (35)

Messagepar Anonymous » 04 Avr 2008 12:52

Bonjour Philippe.
J'ai deja constaté ce genre de phenomene en bord de mer.
En general il faut en profiter pour essayer de balayer la bande car souvent la
disparition d'emetteurs locaux s'accompagne de receptions beaucoup plus
lointaines.
Dernière édition par Anonymous le 04 Avr 2008 13:03, édité 2 fois.
Anonymous


Messagepar Philippe » 04 Avr 2008 12:57

Bonjour Ford ;-)

Oui, lors de conditions atmosphérique assez similaires on peut recevoir un émetteur voisin, parfois même du pays d'à côté. D'ailleurs j'ai souvent reçu un émetteur anglais (probablement celui de Mendip)... Mais là, rien et surtout rien en analogique, y compris les chaînes anglaises (venant de l'île de Jersey)...

J'en viens à me demander s'il n'y a pas un problème sur le câble antenne, ou un des ampli/répartiteur ?? :? (Mais j'en doute car hier soir je recevais tout à nouveau.)

Hier le temps était très ensoleillé, la "tropo" s'expliquait, aujourd'hui le temps est très brumeux et cache le soleil... :?
Philippe
Etalon
Etalon

Messages: 1375
Inscription: 24 Juin 2005 13:19
Localisation: Dinard (35)

Messagepar Anonymous » 04 Avr 2008 13:07

Depuis la TNT il arrive que l'apparente disparition d'un emetteur analogique
soit en fait causée par l'apparition d'un emetteur TNT lointain sur le meme canal.
L'effet visuel est identique et j'ai deja faillit me faire pieger.
Anonymous


rappel : aucun émetteur TAT ou TNT n'était capté...

Messagepar Philippe » 04 Avr 2008 17:20

Merci Ford, finalement tout est revenu d'un coup vers 18h00 d'après mes sources....

Edit 05/04 : J'ai à nouveau perdu toutes les fréquences au bout d'une heure... Le temps a changé (soleil, brume, nuages, pluie), ça n'a peut plus être un pb de propagation des ondes. C'est donc un des éléments de mon installation qui a lâché.

Je ne reçois rien en TAT, ni en TNT, ni en UHF, ni en VHF. Il n'y a rien non plus à la sortie des 2 amplis situés au grenier.

Donc ça vient :
- soit de la sortie coupleur + pré-amplificateur "VHF + UHF" qui est sur le mat d'antenne.
- soit de l'alimentation 24v du pré-ampli (alim qui est dans le grenier).
- soit du câble qui lie l'alimentation 24v au pré-ampli sur le mat d'antenne.

Je vais tester tout ça. ;-)
Philippe
Etalon
Etalon

Messages: 1375
Inscription: 24 Juin 2005 13:19
Localisation: Dinard (35)
