52 - Haute Marne [Chaumont - Chalindrey]

[Laurent]

Liste des émetteurs du département de Haute-Marne :

Émetteur Principal :
- Chaumont - Chalindrey.

Émetteurs Locaux :
- Arc-en-Barrois - Champs de la Motte.
- Bourbonne-les-Bains - Les Breuils.
- Bourmont - Montagne du Conat.
- Chaumont 1 - Nord.
- Chaumont 2 - Agglomération - HLM rue Carnot
- Chaumont 3 - Sud - La Côte Grillée
- Doulaincourt-Saucourt - Le Chatelet.
- Eurville-Bienville - La Grande Tige.
- Foulain - L'Achardement.
- Froncles - Bois de Buxières.
- Joinville - Est - Ferme du Haut Chêne.
- Saint-Dizier - Tour de Gigny.
- Thonnance-lès-Joinville - Vecqueville - Ferme de Saussa.


Réaménagement de la BANDE 700 MHz dans le département de Haute Marne :

Le transfert de la bande 700 MHz est effectif sur tous les émetteurs du département de Haute Marne depuis le 23 mai 2018. Des réaménagements de canaux ont eu lieu sur l'ensemble des émetteurs.

Les descriptions des émetteurs ont été mises à jour en tenant compte des modifications opérées lors de ces réaménagements.

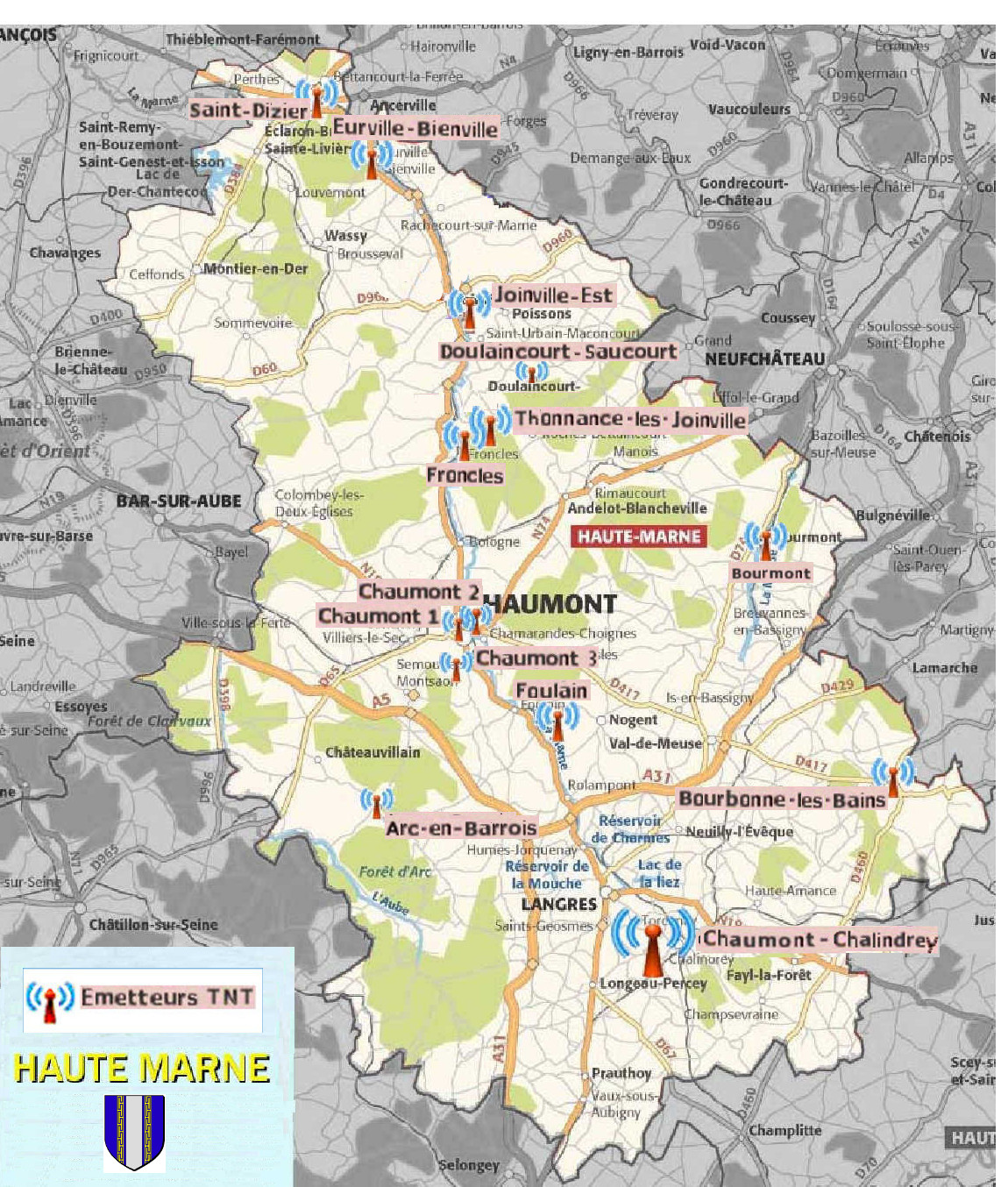

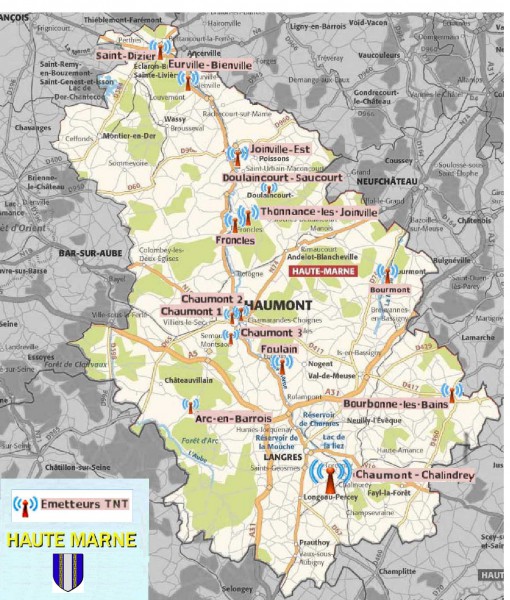

Emplacement des émetteurs du département de Haute Marne :

Cliquez sur la carte pour l'agrandir

Carte interactive des émetteurs TNT et FM de Haute Marne réalisée par Gaël01
https://drive.google.com/open?id=1tASWDEsVHUUcIPELCZrsi0839AtNgugi&usp=sharing.

Liste des anciens topics :
Emetteur de Chaumont - Chalindrey
Emetteur de St Dizier Agglomération


Couverture des émetteurs TNT :
Pour identifier de quel émetteur vous dépendez, recherchez votre commune par l'intermédiaire des outils disponibles sur les sites de TNTtest, du CSA ou de TDF :
Test de couverture TNTtest
Zones de couverture du CSA
Test de couverture TDF


COMPOSITION DES MULTIPLEX NATIONAUX




La composition du multiplex local (R1) est donnée ci-dessous, avec la description de chaque émetteur.

-------------------------------------------------------------------------------------

CHAUMONT - CHALINDREY

Émetteur Principal

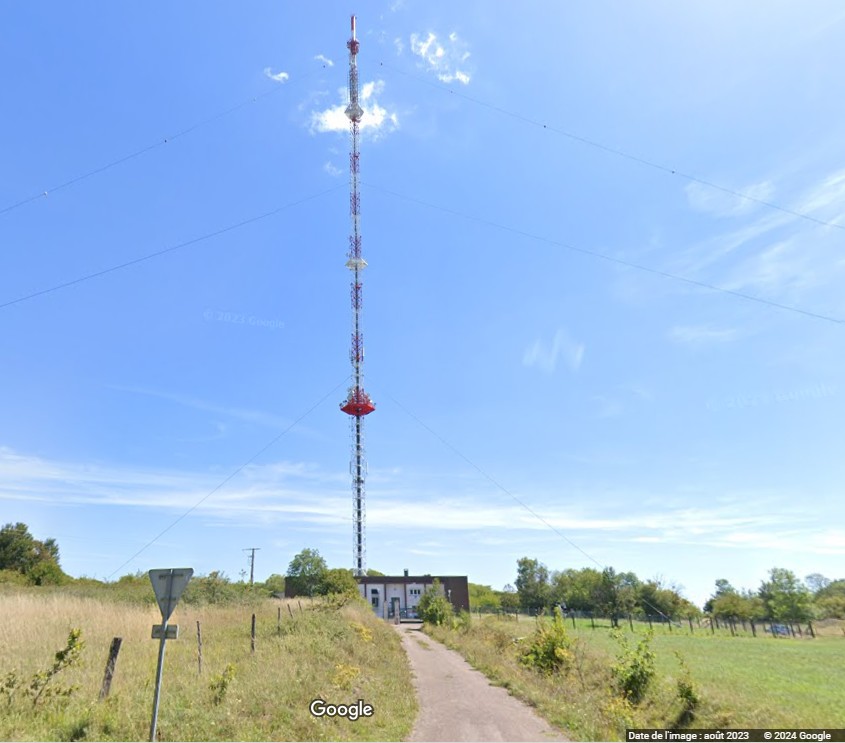

Localisation du pylône TDF du Cognelot, sur la commune de Chalindrey :


D'autres photos sont disponibles ici

Page Wikipedia consacrée à ce site
ATTENTION les données techniques de l'émetteur ne sont pas nécessairement à jour dans la page Wikipédia.


Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R7: 26H 6,3kW (ITAS TIM). (sur canal 53 avant le 23/05/2018)
R3: 32H 6,3kW (TDF). (sur canal 57 avant le 23/05/2018)
R4: 36H 6,2kW (TDF). (sur canal 46 avant le 23/05/2018)
R2: 40H 2,3kW (TDF). (sur canal 32 avant le 23/05/2018)
R1: 46H 6,3kW (TDF). (sur canal 49 avant le 23/05/2018)
R6: 47H 6,3kW (ONECAST).

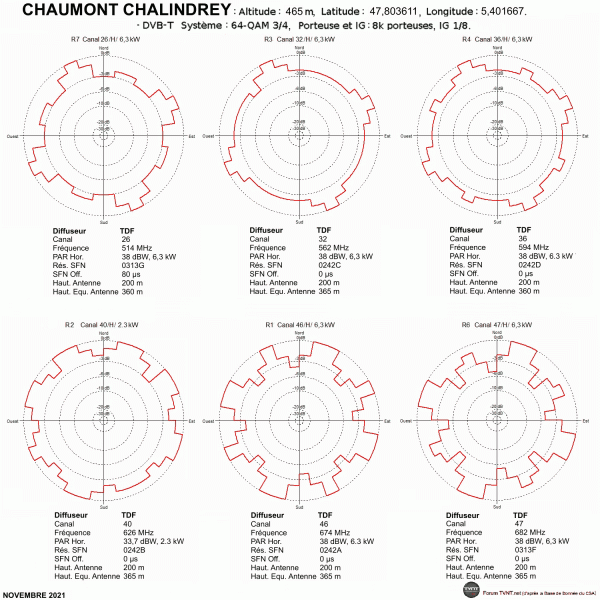

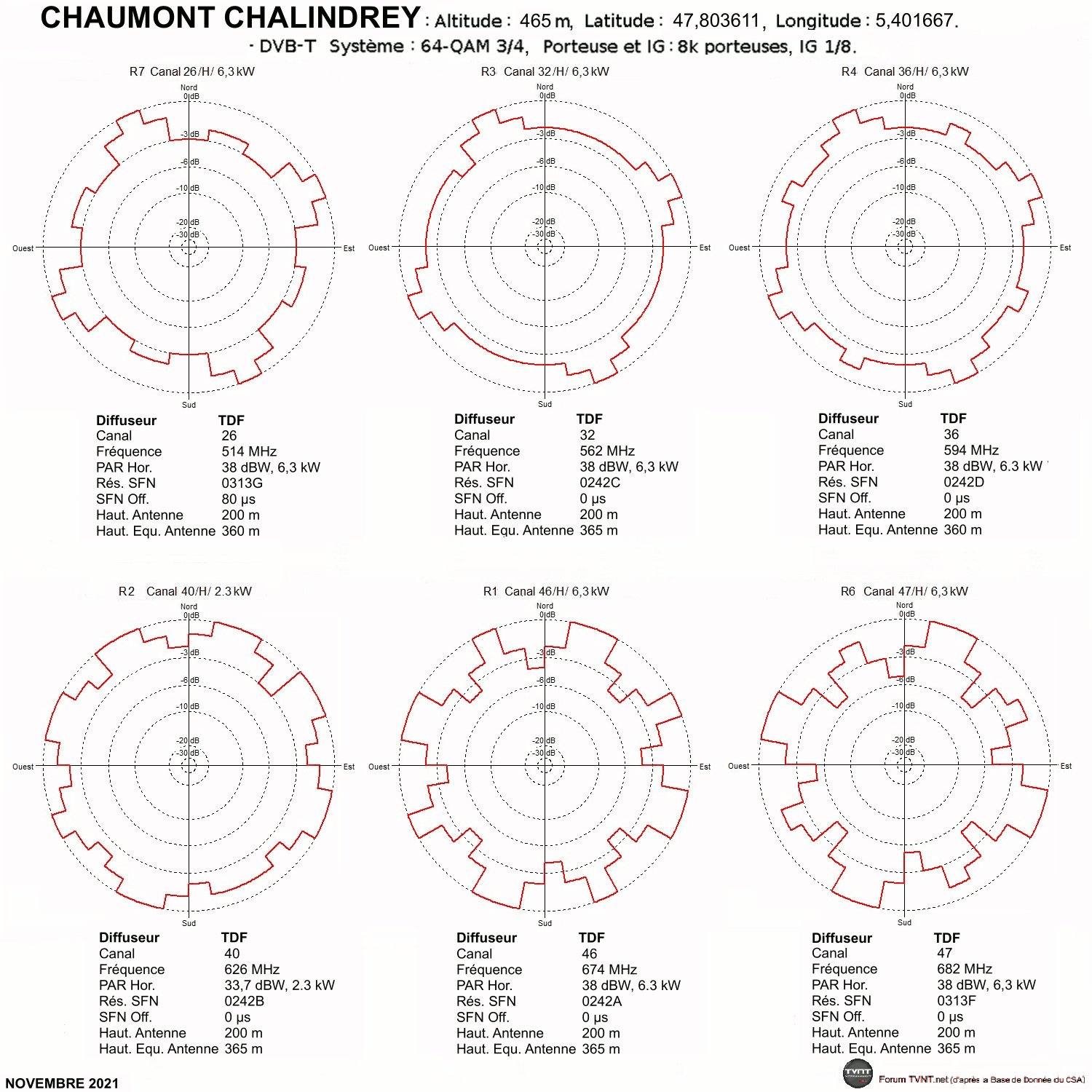

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

-------------------------------------------------------------------------------------

ARC-EN-BARROIS - CHAMPS DE LA MOTTE

Localisation du pylône TDF du Champ de la Motte, commune d'Arc-en-Barrois.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R2: 21H 1W (TDF).
R7: 23H 120mW (TDF).
R4: 24H 1W (TDF).
R6: 25H 1W (TDF). (sur canal 36 avant le 27/03/2018)
R1: 41H 1W (TDF). (sur canal 26 avant le 27/03/2018)

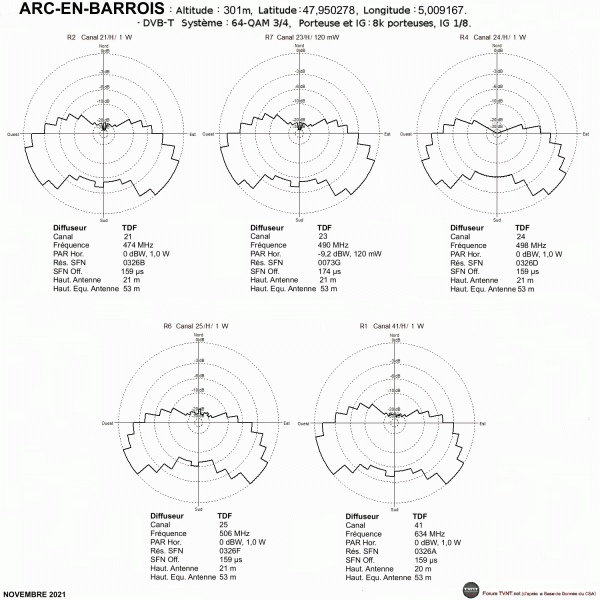

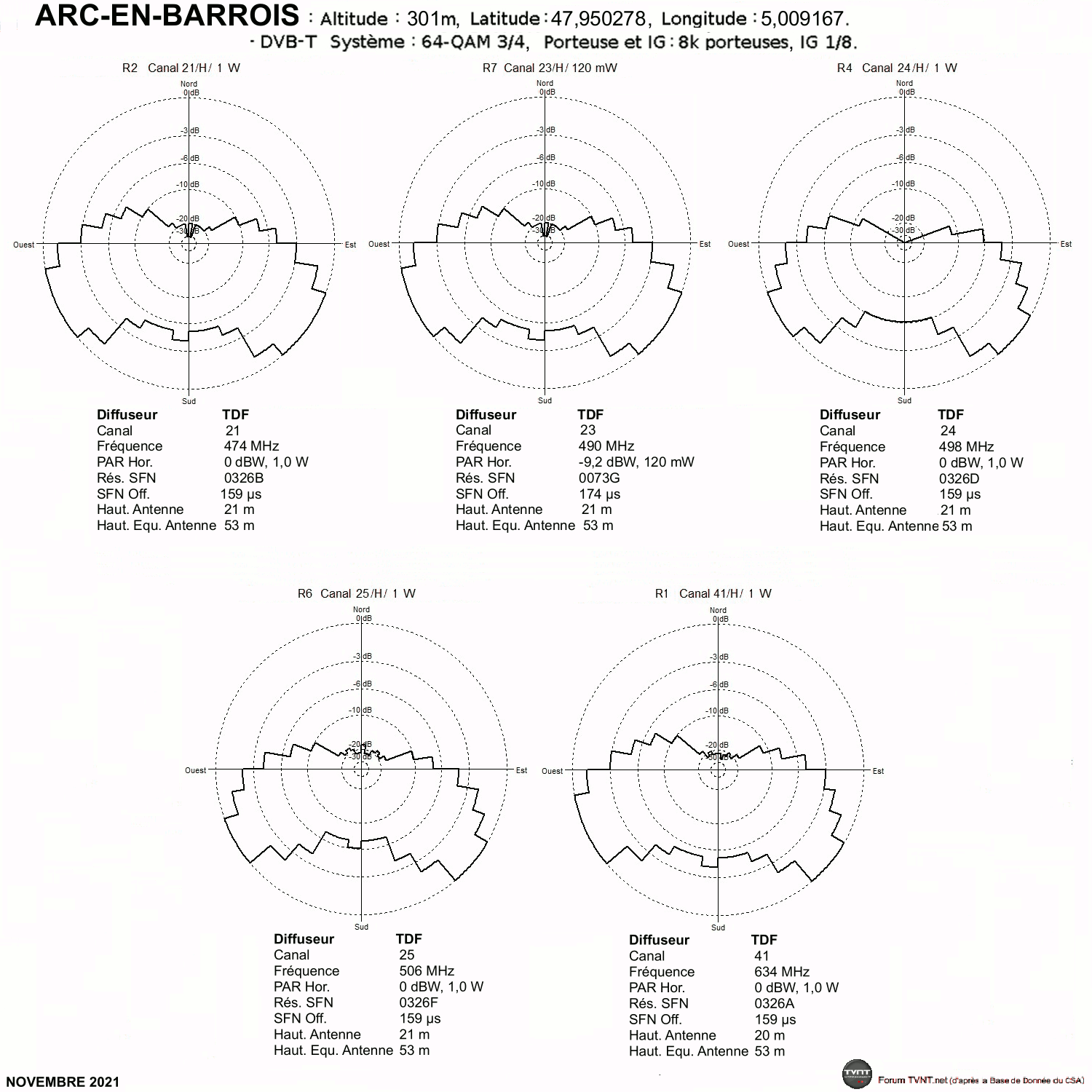

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

BOURBONNE-LES-BAINS - LES BREUILS

Localisation du pylône TDF des Breuils, commune de Bourbonne-les-Bains.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R7: 26H 6W (TDF). (sur canal 53 avant le 23/05/2018)
R1: 28H 6W (TDF). (sur canal 56 avant le 23/05/2018)
R3: 32H 6W (TDF). (sur canal 57 avant le 23/05/2018)
R4: 36H 6W (TDF). (sur canal 46 avant le 23/05/2018)
R2: 40H 6W (TDF). (sur canal 43 avant le 23/05/2018)
R6: 47H 6W (TDF).

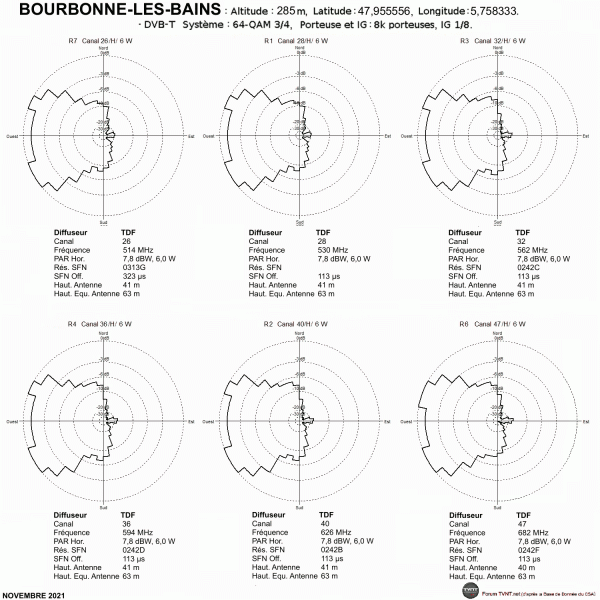

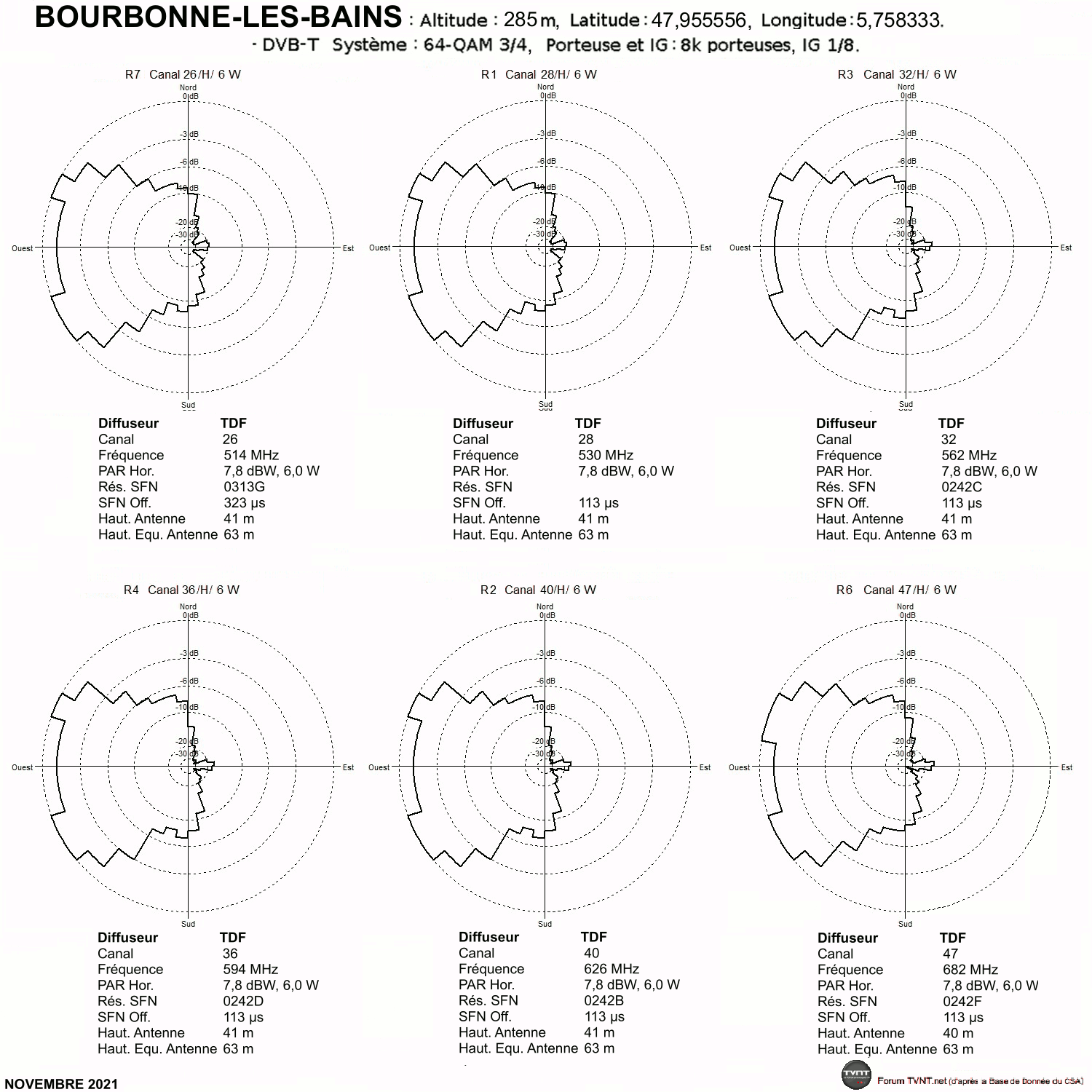

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

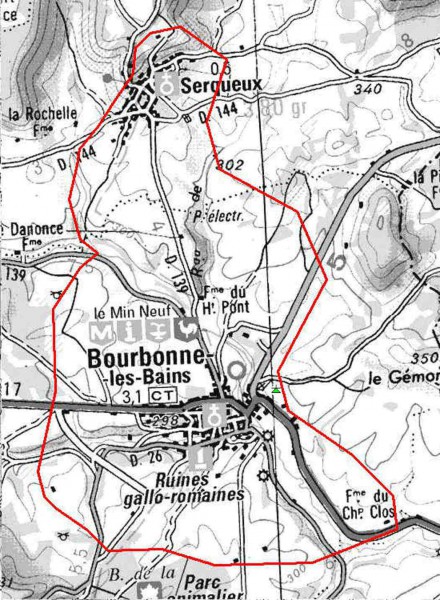

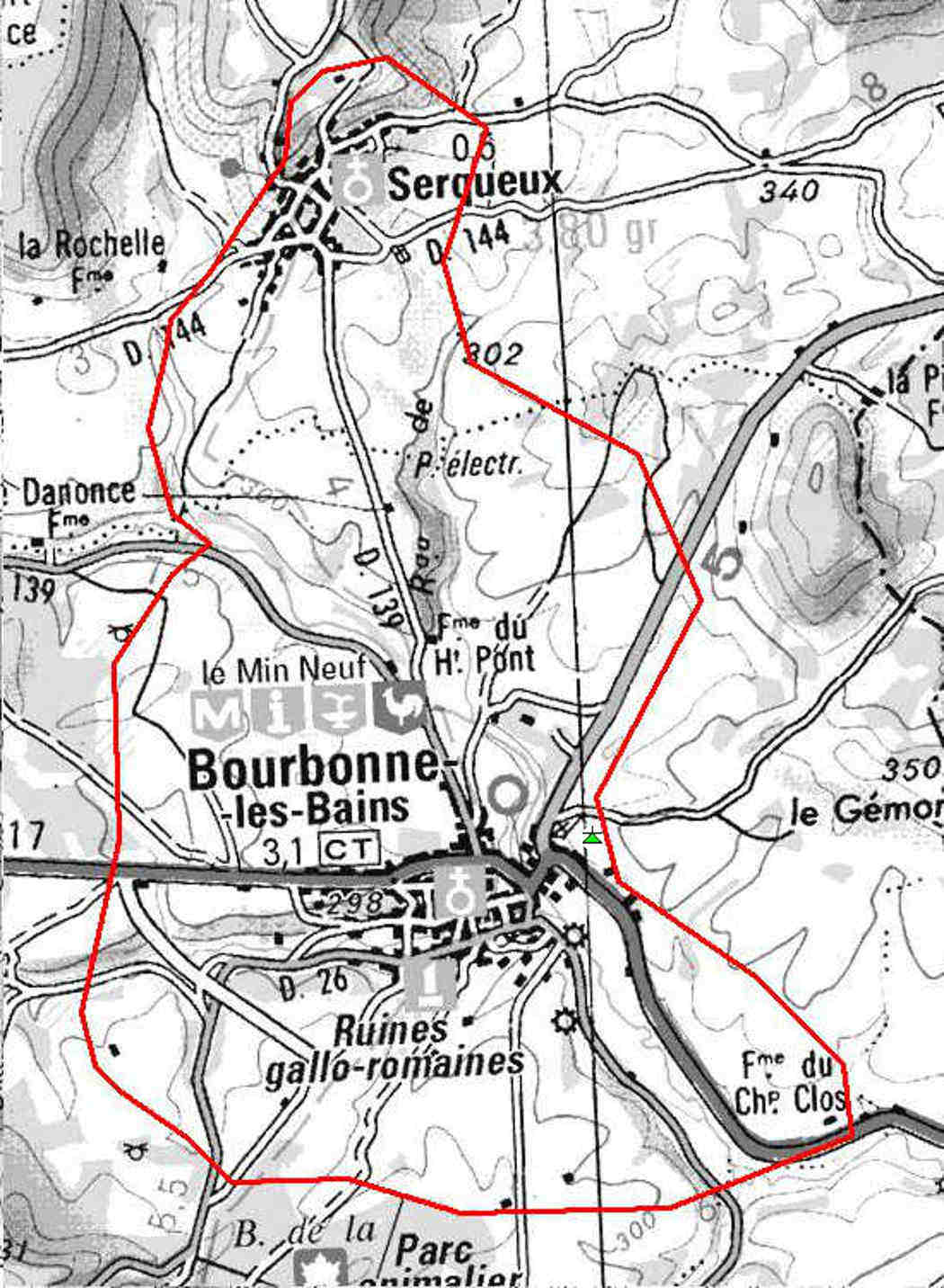

Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

BOURMONT - MONTAGNE DU CONAT

Localisation du pylône TDF de la Montagne du Conat, à Bourmont, commune de Bourmont-entre-Meuse-et-Mouzon.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R7: 26H 31W (TOWERCAST). (sur canal 53 avant le 23/05/2018)
R3: 32H 30W (TDF). (sur canal 57 avant le 23/05/2018)
R4: 36H 30W (TOWERCAST). (sur canal 46 avant le 23/05/2018)
R2: 40H 30W (TDF). (sur canal 43 avant le 23/05/2018)
R1: 46H 55W (TOWERCAST). (sur canal 49 avant le 23/05/2018)
R6: 47H 30W (TOWERCAST).

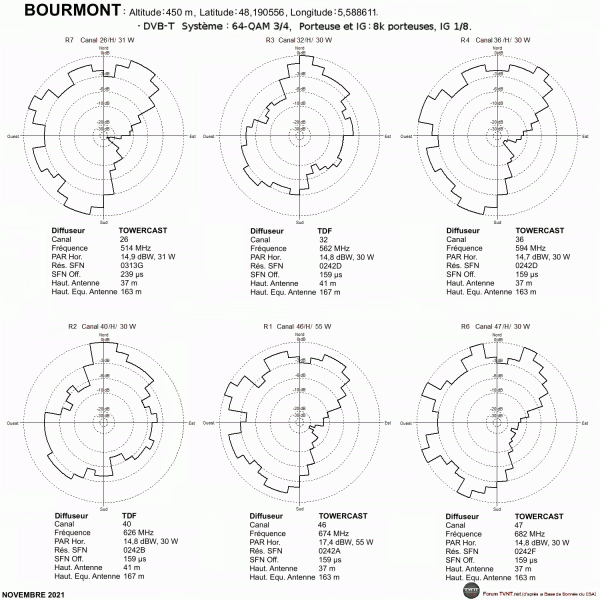

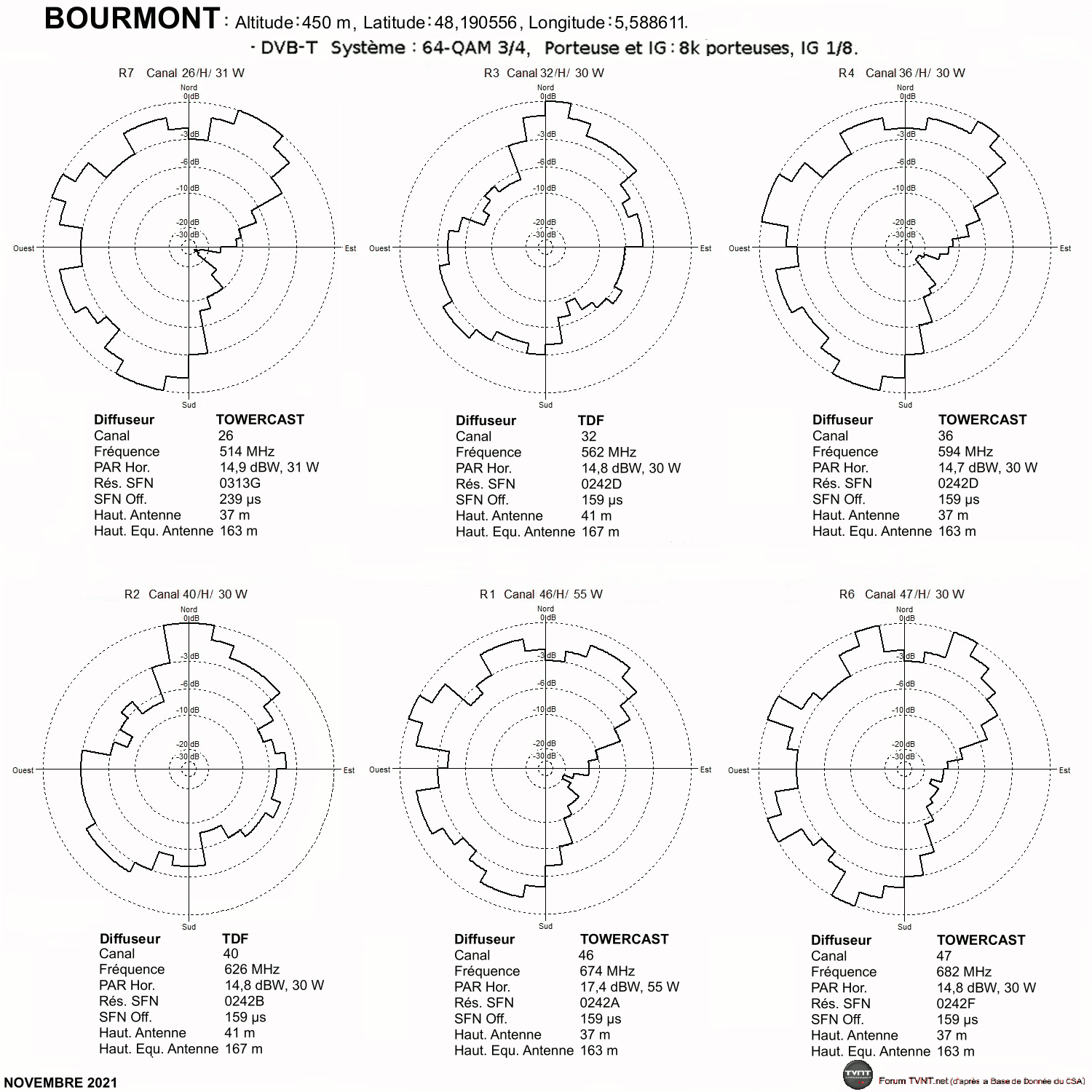

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

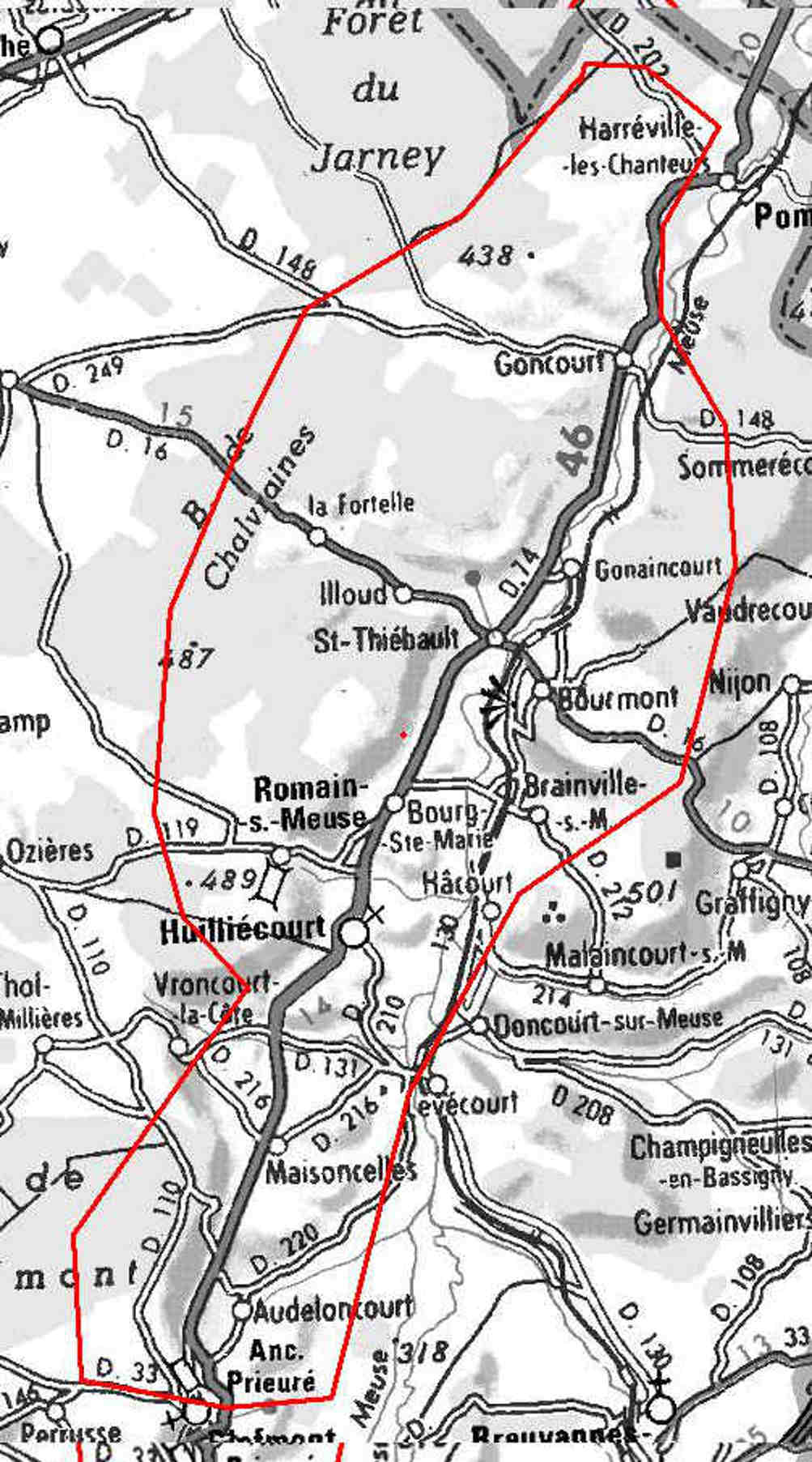

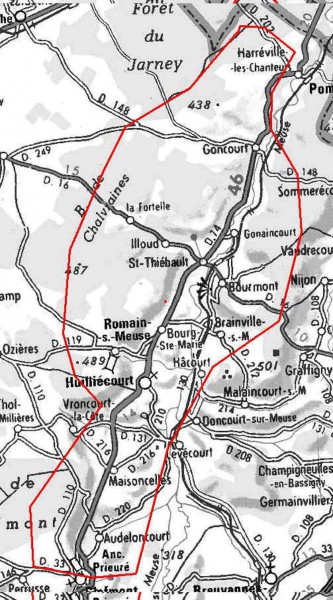

Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

CHAUMONT 1 - NORD

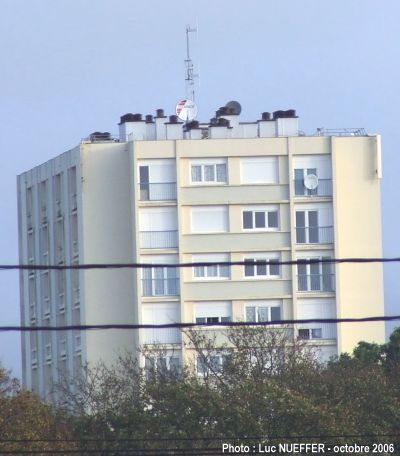

Localisation du pylône TOWERCAST, HLM avenue du 10ème RI, à Chaumont, qui diffuse les multiplex R1 à R4 et R6 :


D'autres photos sont disponibles ici

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R7: 26H 6W (TOWERCAST). (sur canal 53 avant le 23/05/2018)
R3: 32H 5W (TOWERCAST). (sur canal 57 avant le 23/05/2018)
R4: 36H 7,6W (TOWERCAST). (sur canal 46 avant le 23/05/2018)
R2: 40H 5W (TOWERCAST). (sur canal 43 avant le 23/05/2018)
R1: 46H 5W (TOWERCAST). (sur canal 49 avant le 23/05/2018)
R6: 47H 7,6W (TOWERCAST).

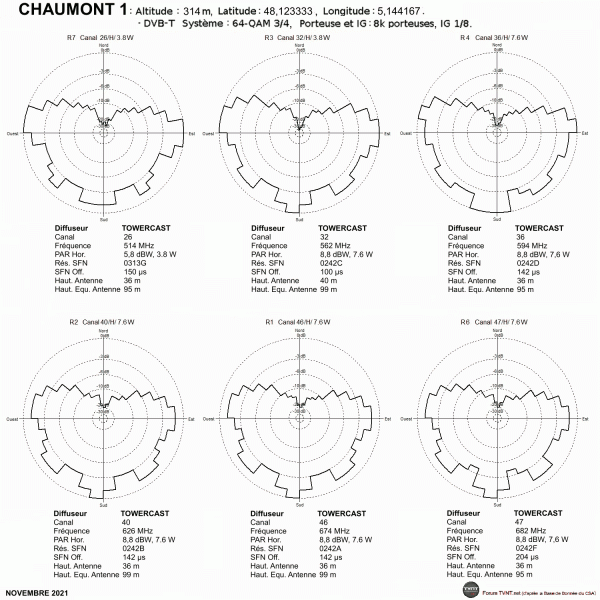

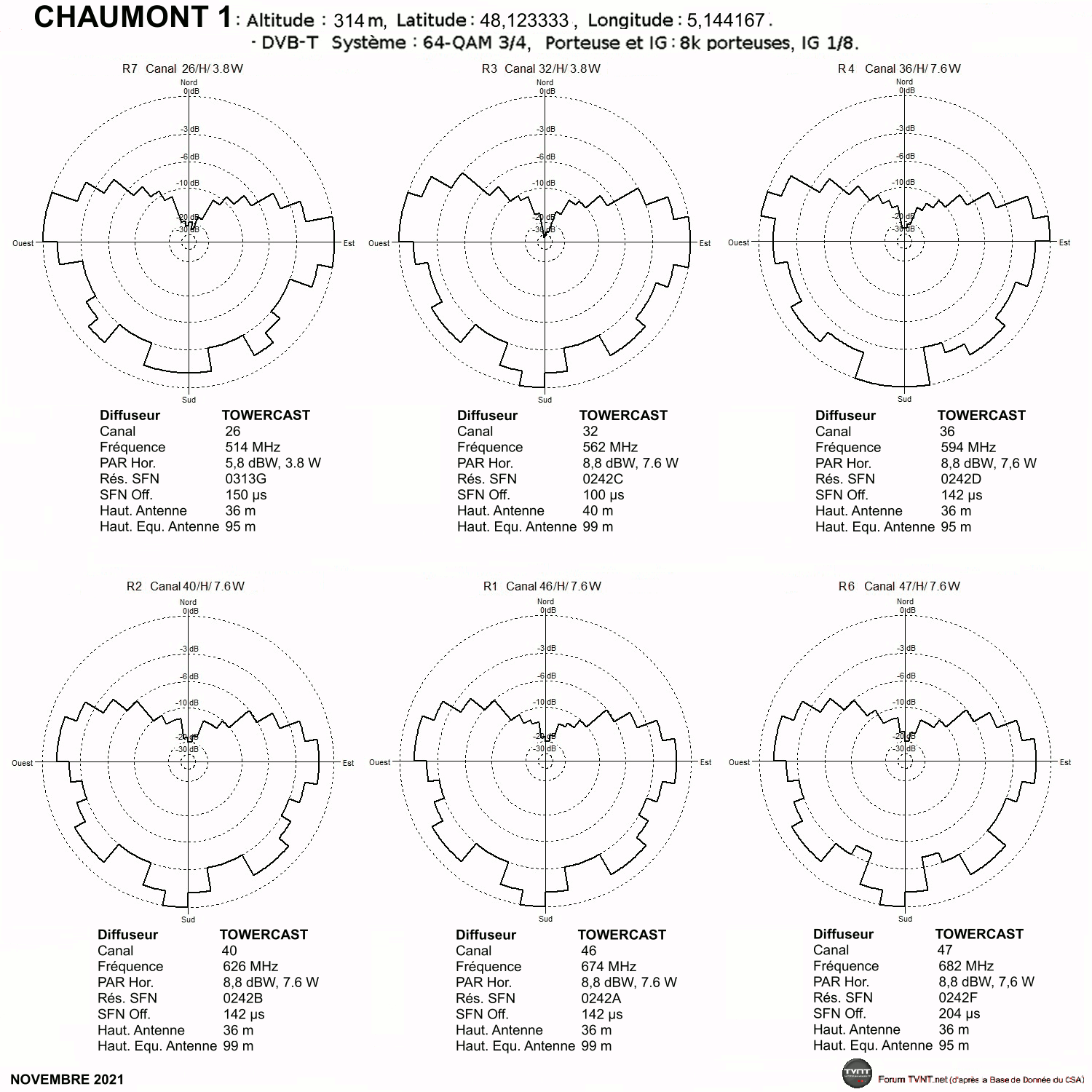

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

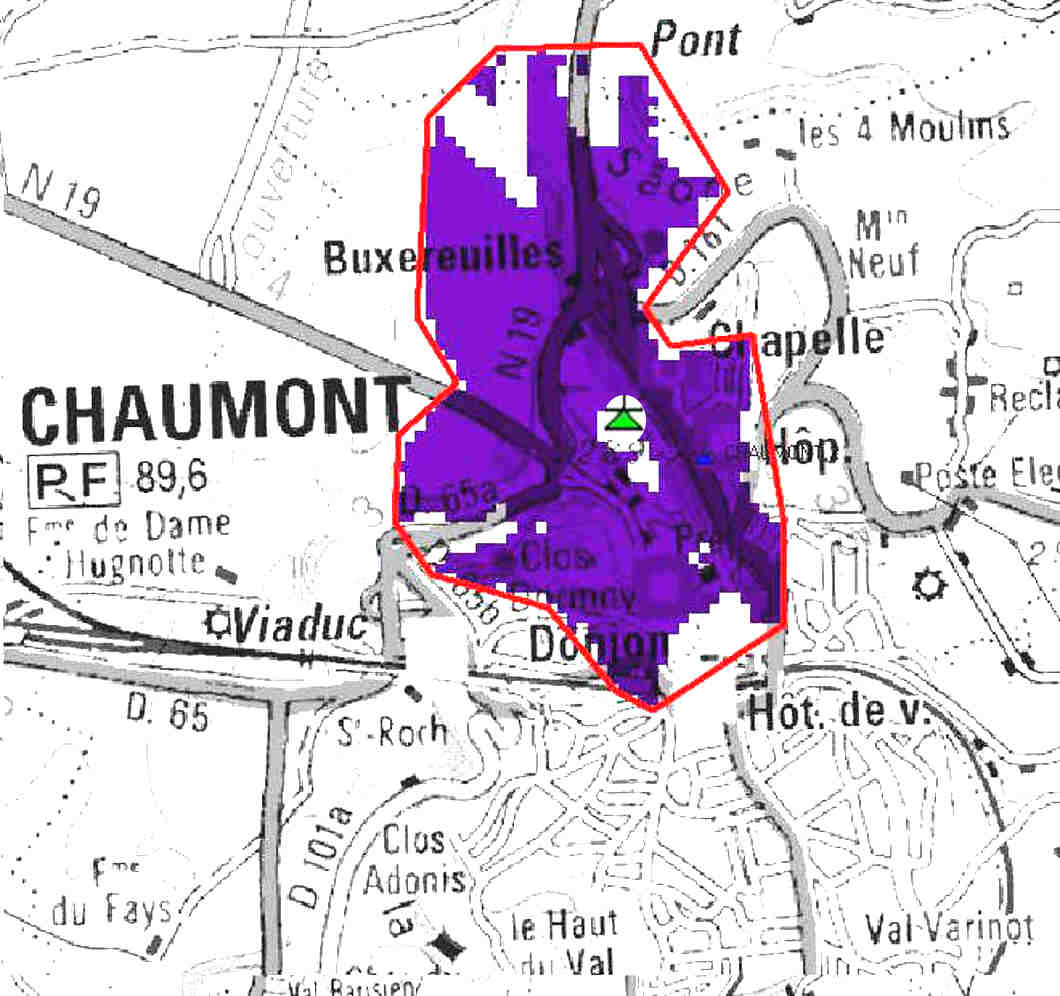

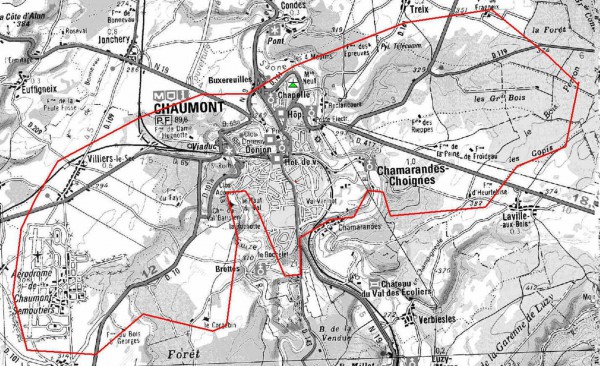

Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

CHAUMONT 2 - AGGLOMÉRATION - HLM RUE CARNOT

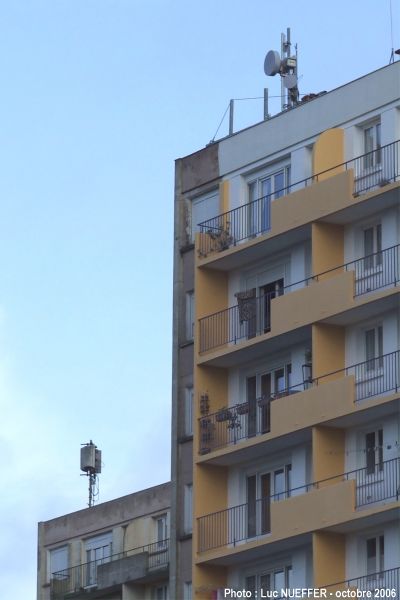

Localisation du pylône TDF sur HLM rue Carnot à Chaumont.


D'autres photos sont disponibles ici

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R7: 26V 120mW (TDF). (sur canal 53 avant le 23/05/2018)
R4: 36V 120mW (TDF). (sur canal 46 avant le 23/05/2018)
R2: 40V 120mW (TDF). (sur canal 43 avant le 23/05/2018)
R1: 46V 120mW (TDF). (sur canal 49 avant le 23/05/2018)
R6: 47V 120mW (TDF).

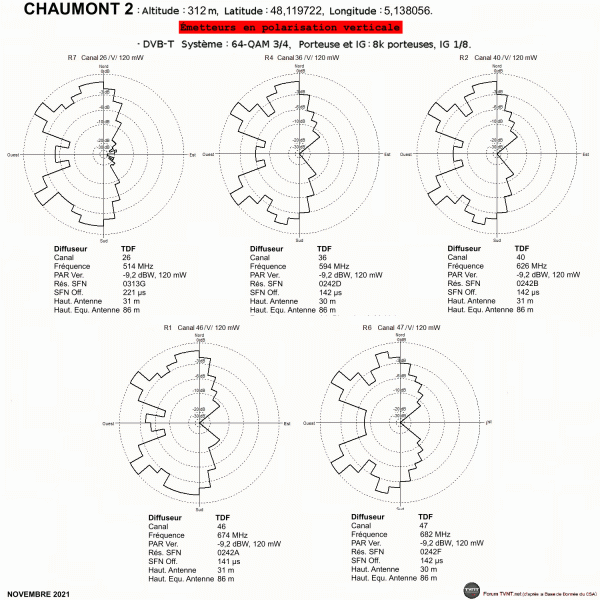

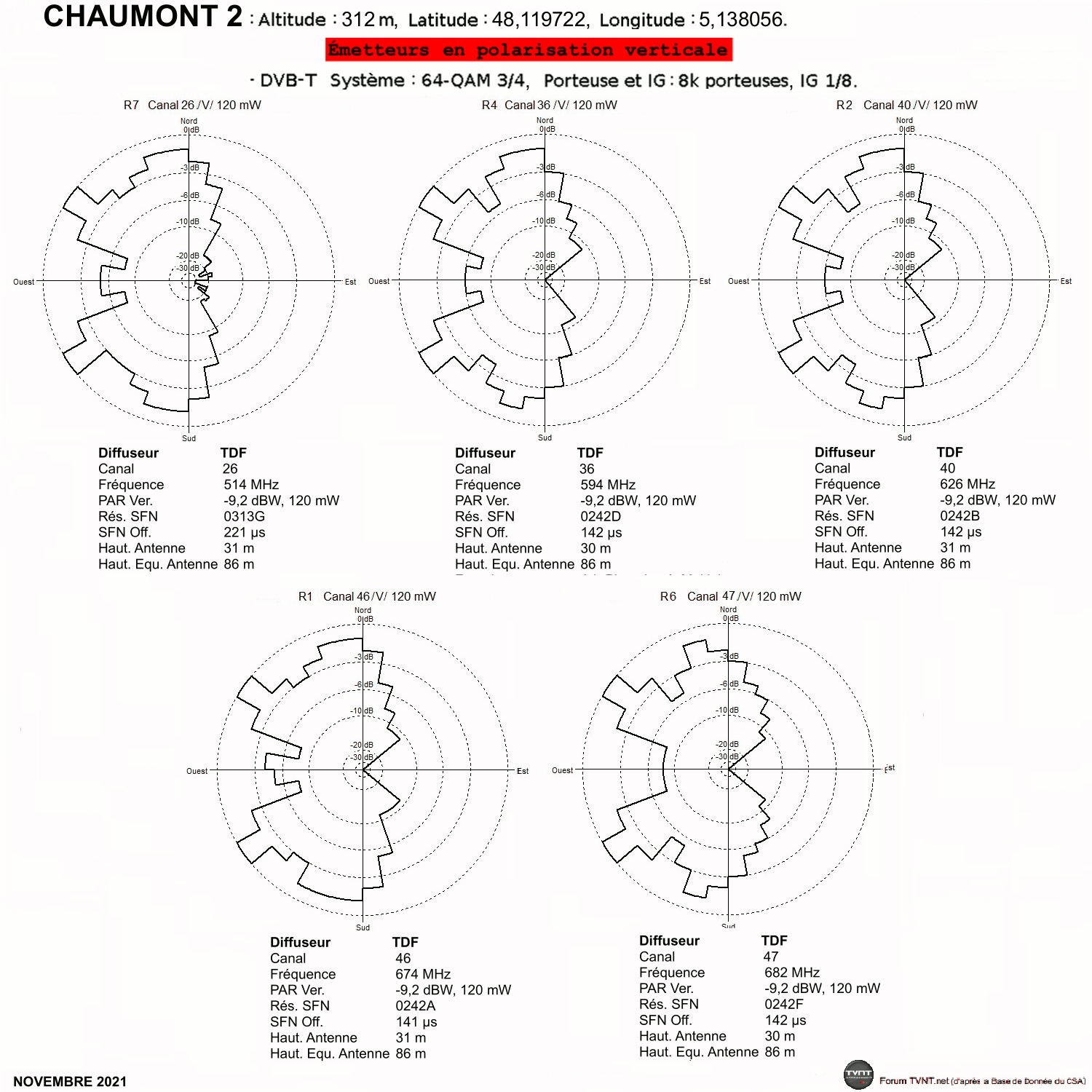

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

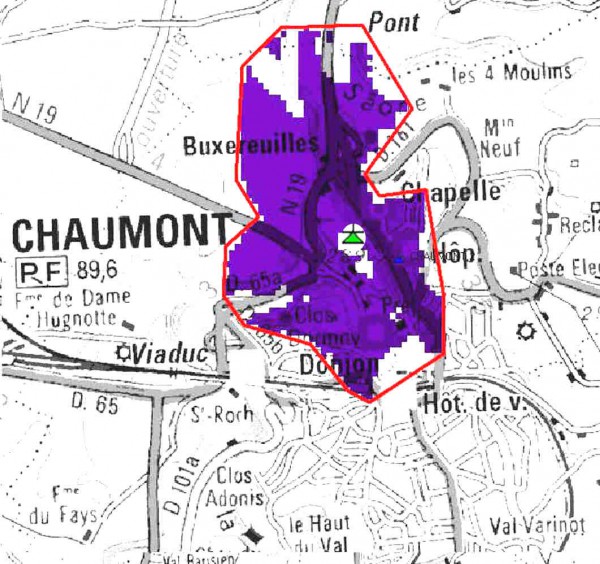

Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

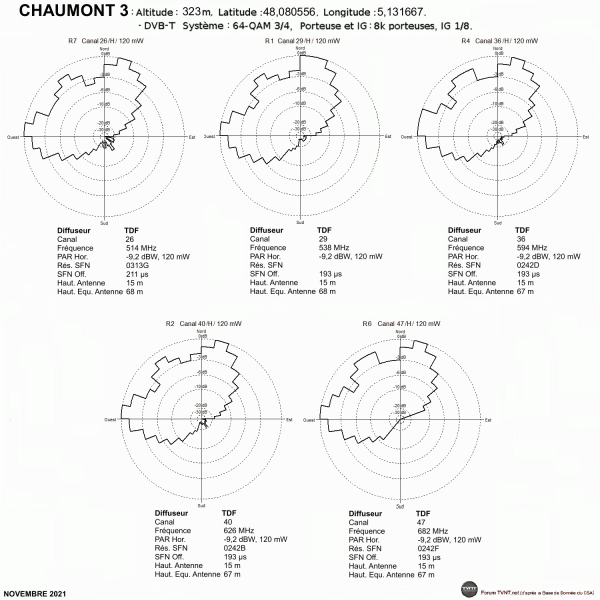

CHAUMONT 3 - SUD - LA CÔTE GRILLÉE

Localisation du pylône TDF de la Côte Grillée, au lieu dit Brottes, commune de Chaumont.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R7: 26H 120mW (TDF). (sur canal 53 avant le 23/05/2018)
R1: 29H 120mW (TDF).
R4: 36H 120mW (TDF). (sur canal 46 avant le 23/05/2018)
R2: 40H 120mW (TDF). (sur canal 43 avant le 23/05/2018)
R6: 47H 120mW (TDF).

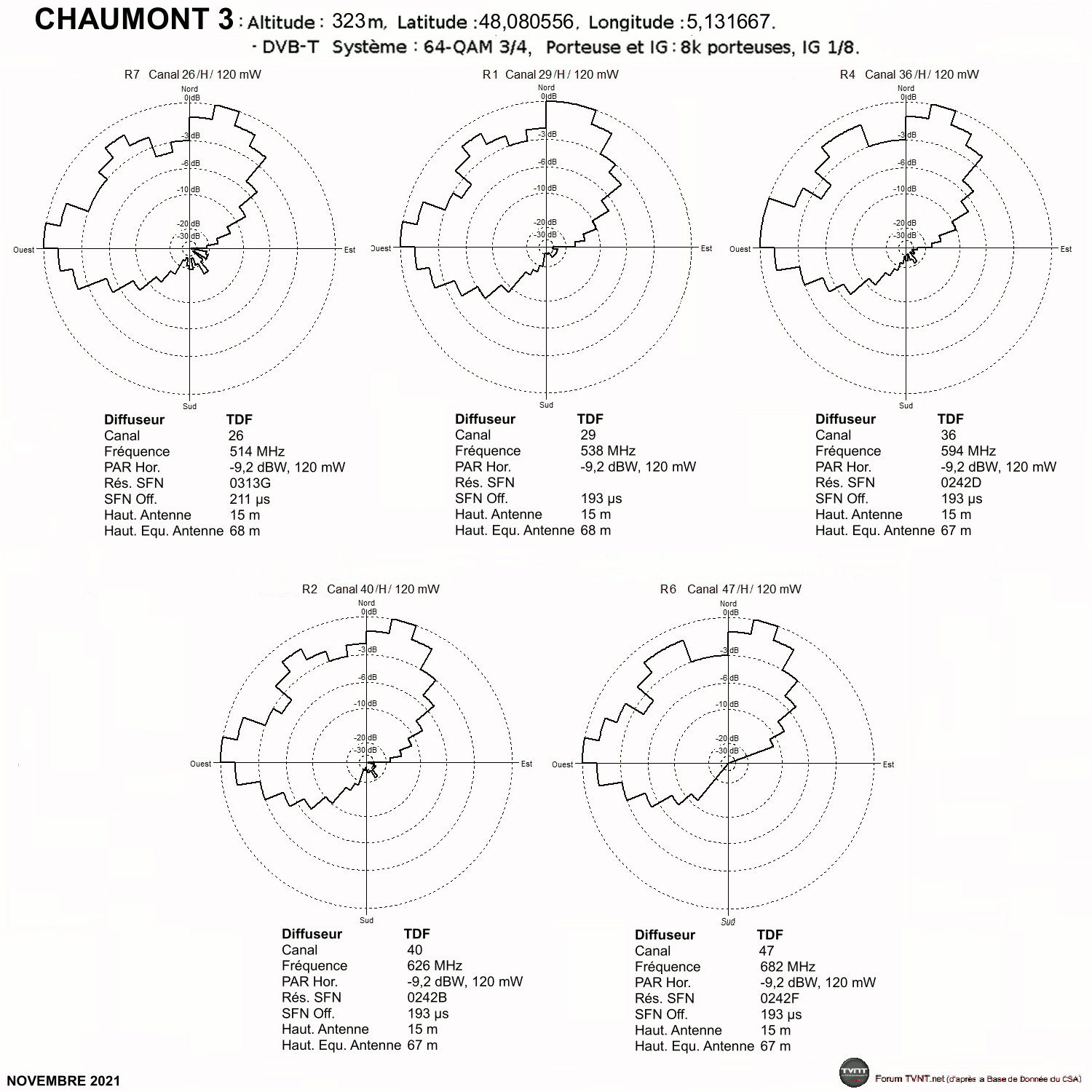

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

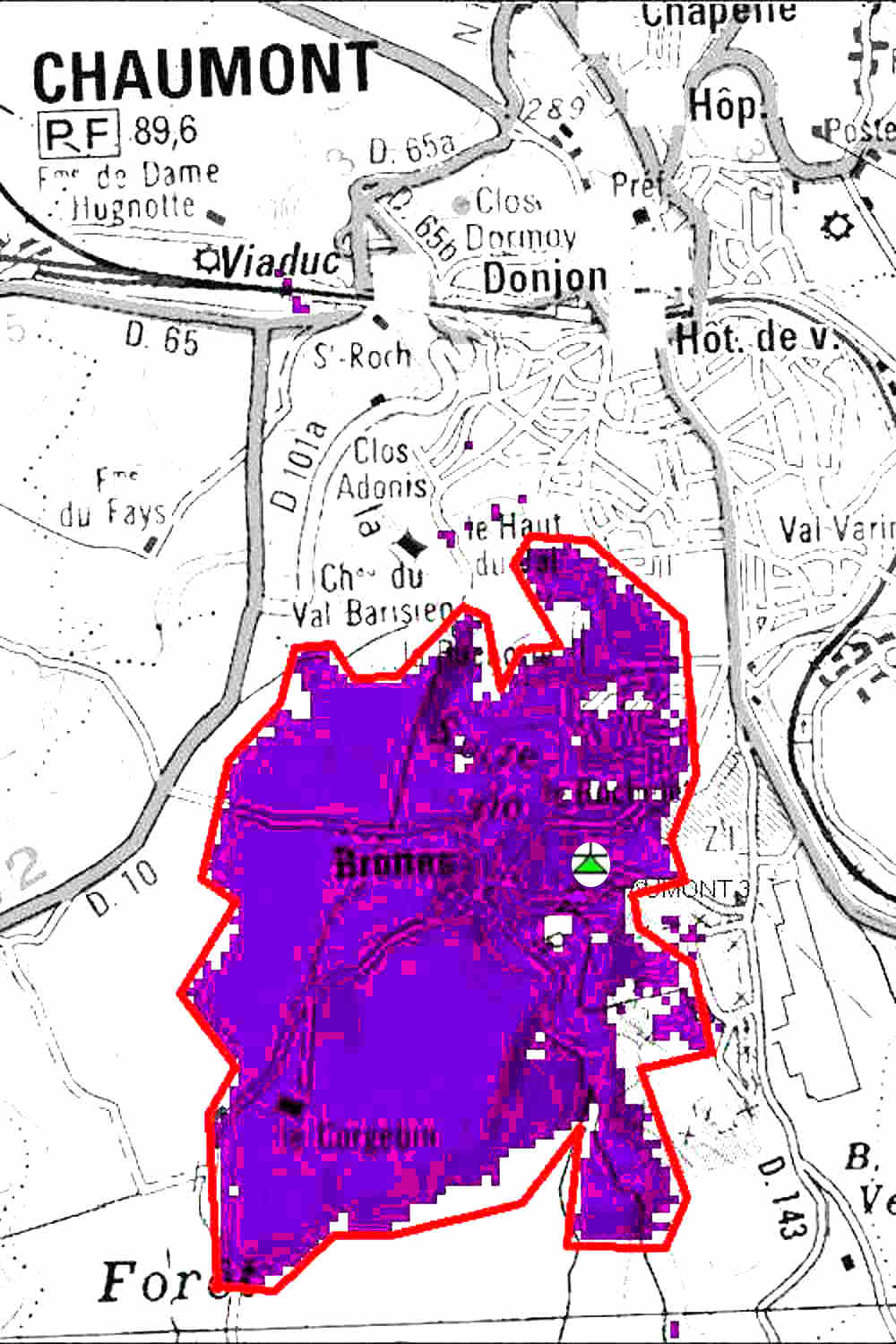

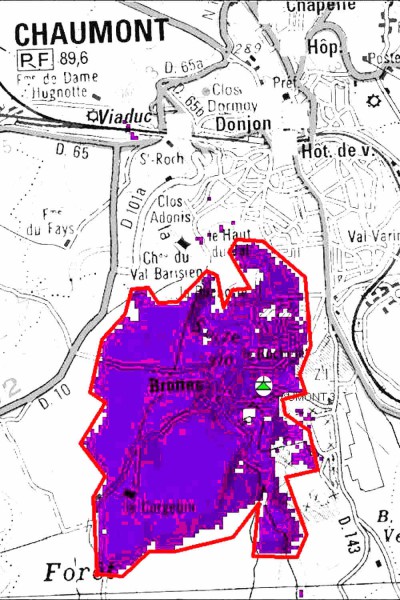

Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

DOULAINCOURT-SAUCOURT - LE CHATELET

Localisation du pylône TDF du Chatelet, commune de Doulaincourt-Saucourt.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R2: 21H 32W (TDF).
R7: 23H 26W (TOWERCAST).
R4: 24H 21W (TOWERCAST).
R6: 25H 25W (TOWERCAST). (sur canal 36 avant le 27/03/2018)
R3: 28H 29W (TOWERCAST). (sur canal 27 avant le 27/03/2018)
R1: 41H 50W (TOWERCAST). (sur canal 26 avant le 27/03/2018)

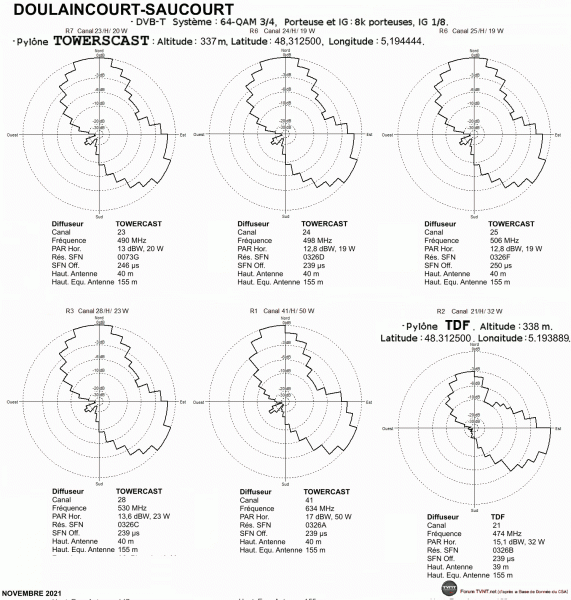

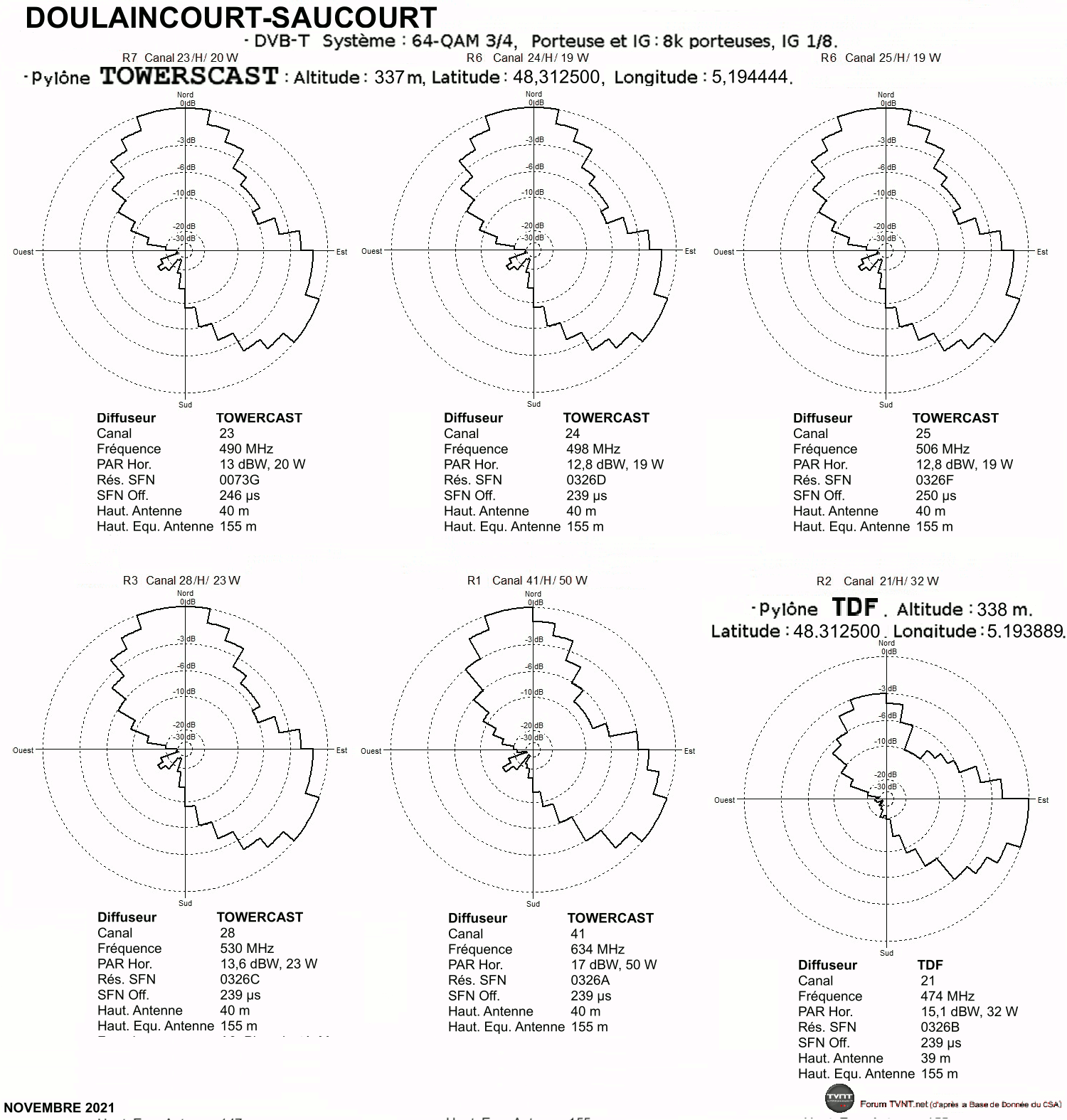

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

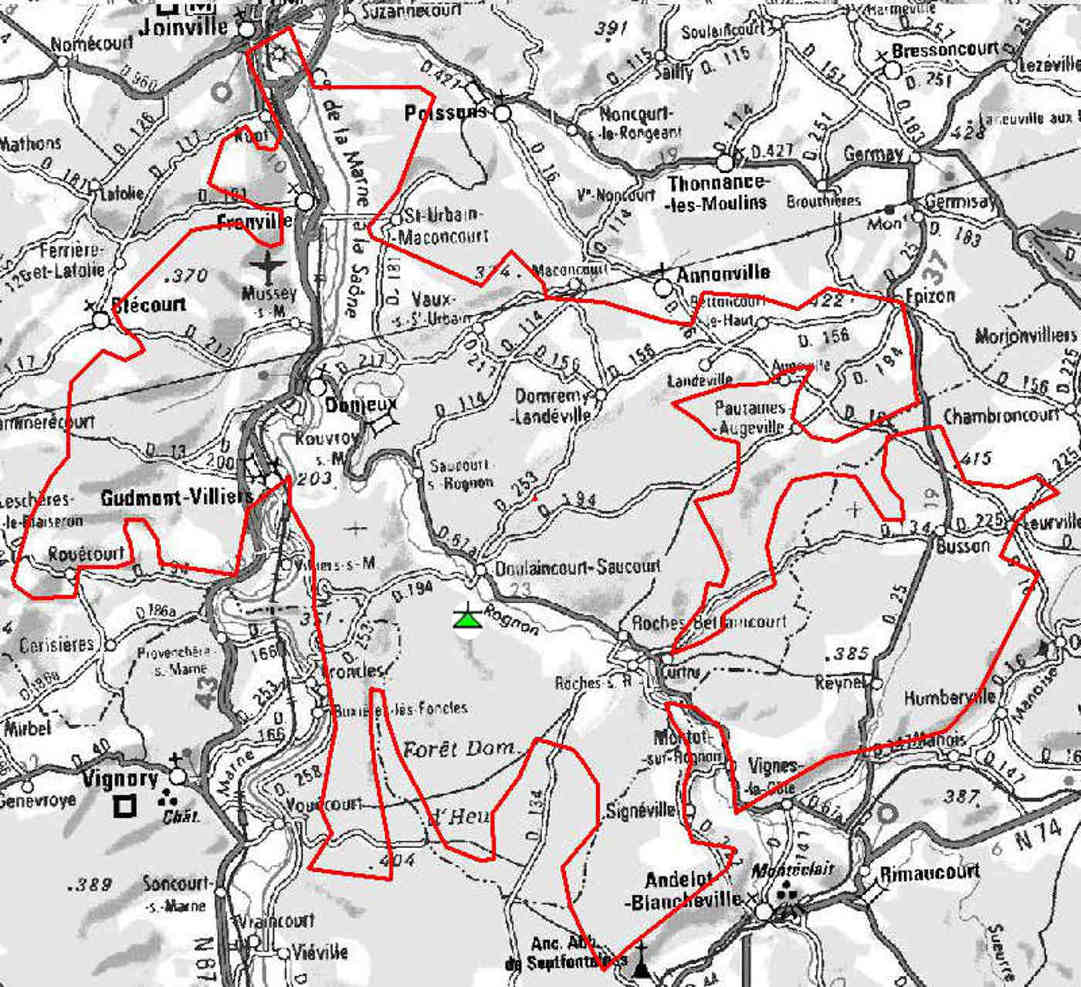

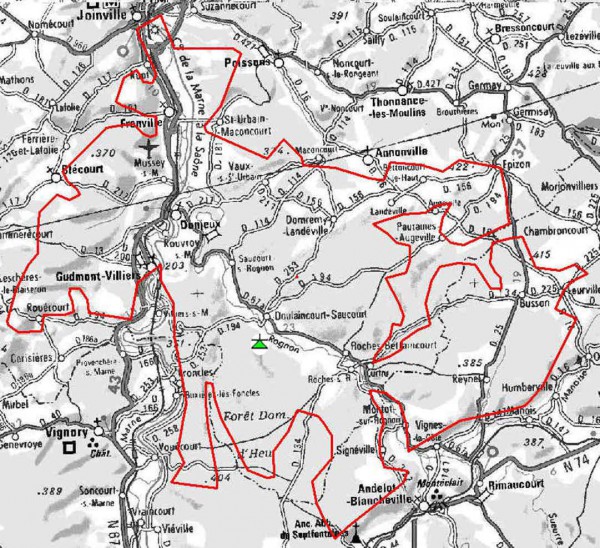

Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

EURVILLE-BIENVILLE - LA GRANDE TIGE

Localisation du pylône TDF de la Grande Tige, commune d'Eurville-Bienville.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R2: 21H 19W (TOWERCAST).
R4: 24H 17W (TOWERCAST).
R6: 25H 20W (TOWERCAST). (sur canal 36 avant le 27/03/2018)
R3: 28H 24W (TOWERCAST). (sur canal 27 avant le 27/03/2018)
R1: 29H 8,9W (TDF). (sur canal 53 avant le 27/03/2018)
R7: 31H 10W (TOWERCAST).

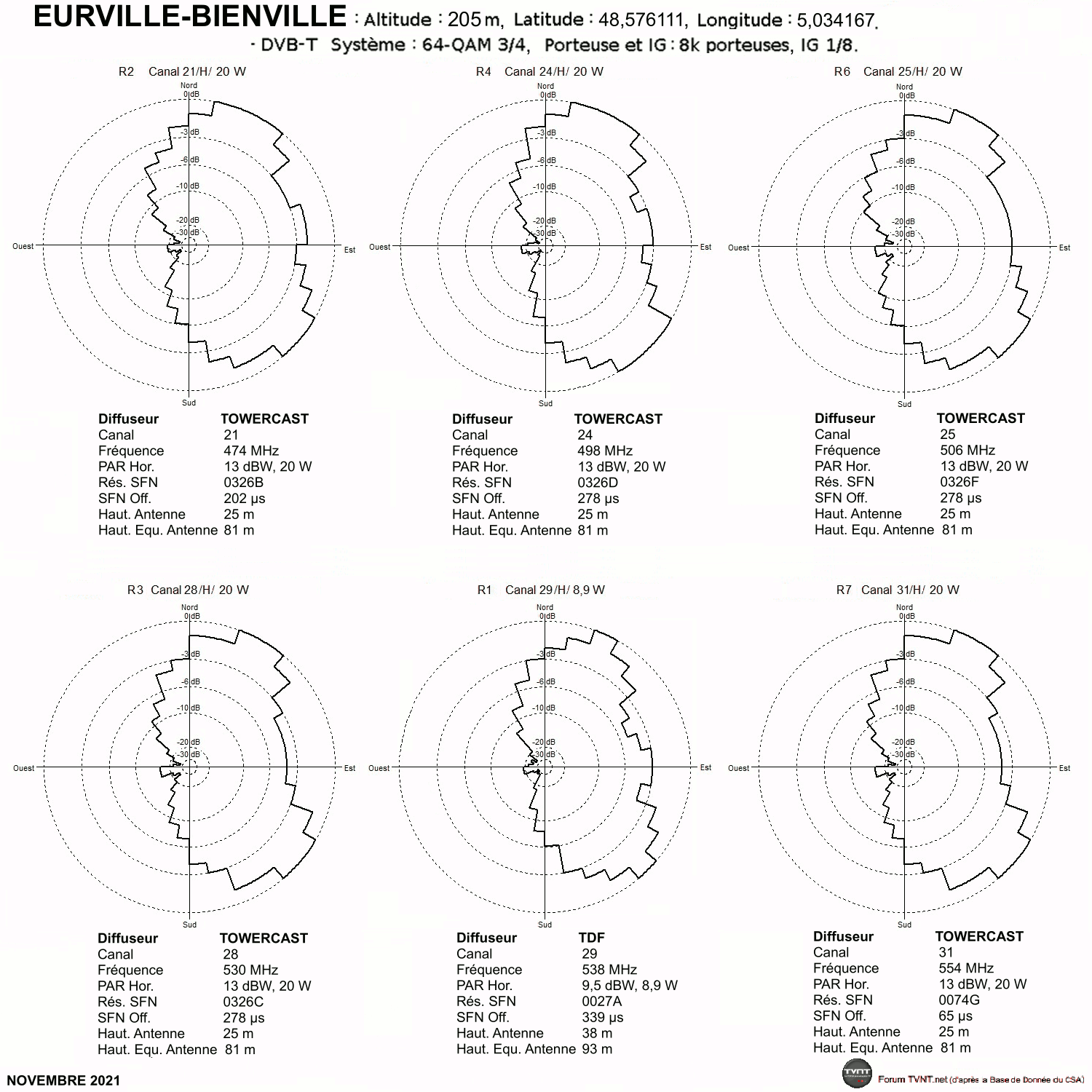

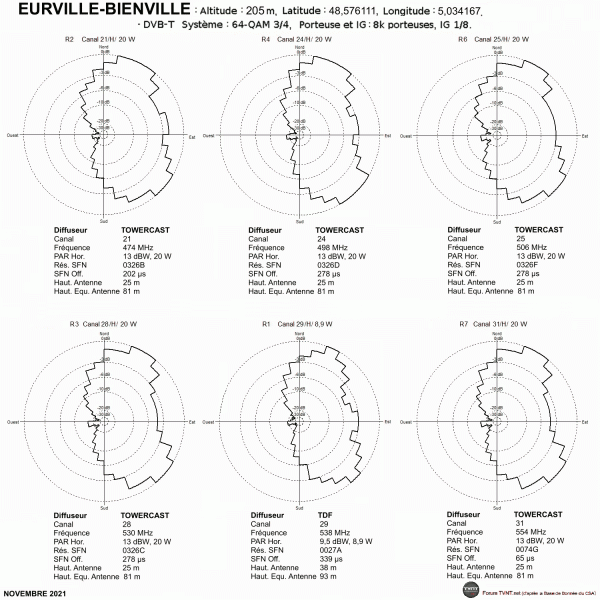

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

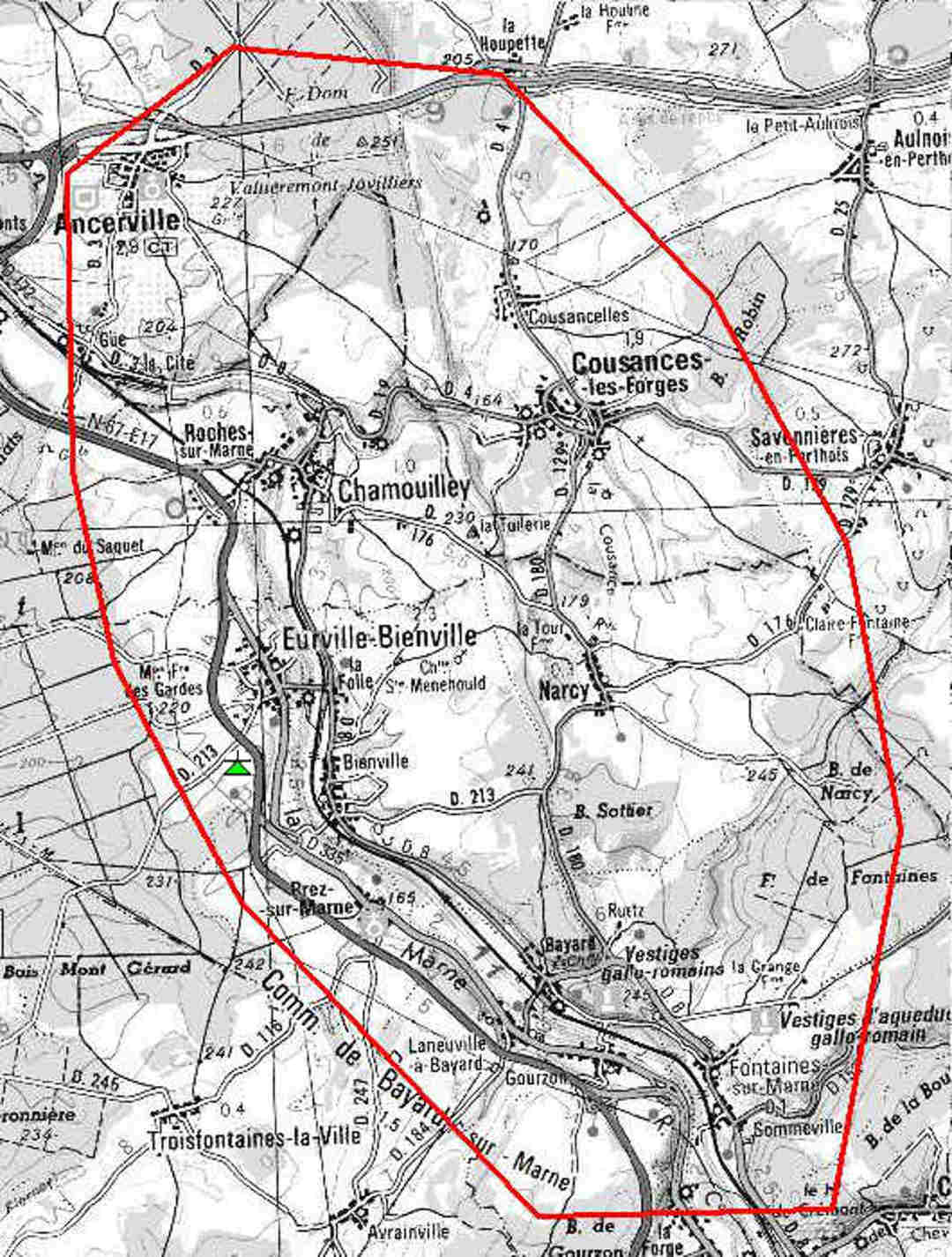

Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

FOULAIN - L'ACHARDEMENT

Il y a 2 pylônes pour la TNT sur le site du Bois de Jean-Leblanc à L'Achardement, sur la commune de Louvières :
Localisation du pylône ITAS TIM qui diffuse les multiplex R1, R2, R4, R6 et R7.
Localisation du pylône TDF qui diffuse le multiplex R3.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R7: 26V 20W (ITAS TIM). (sur canal 53 avant le 23/05/2018)
R3: 32V 20W (TDF). (sur canal 57 avant le 23/05/2018)
R4: 36V 20W (ITAS TIM). (sur canal 46 avant le 23/05/2018)
R2: 40V 20W (ITAS TIM). (sur canal 43 avant le 23/05/2018)
R1: 46V 20W (ITAS TIM). (sur canal 49 avant le 23/05/2018)
R6: 47V 20W (ITAS TIM).

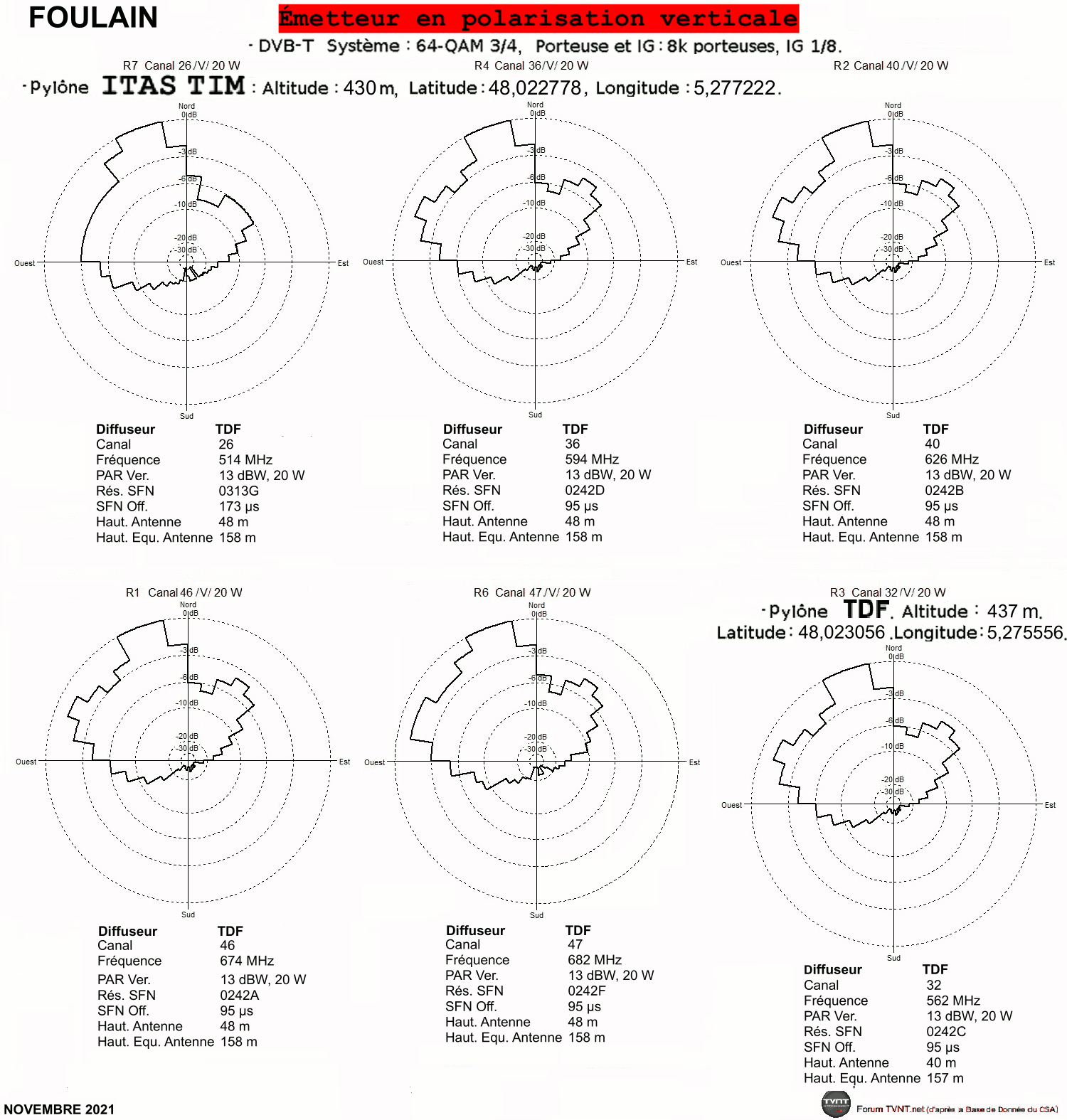

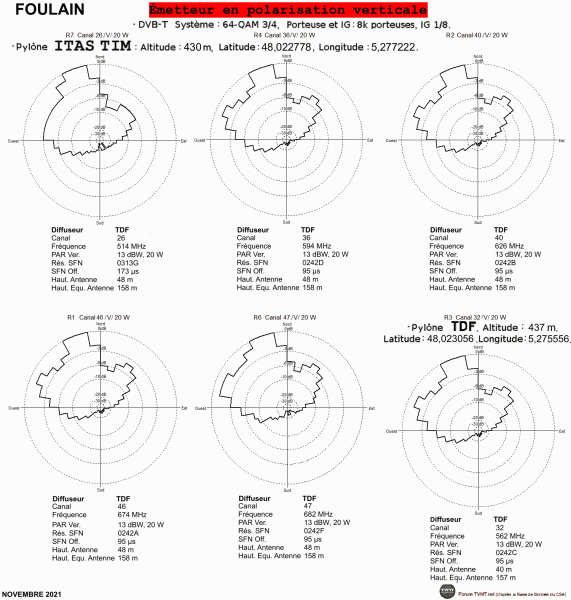

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

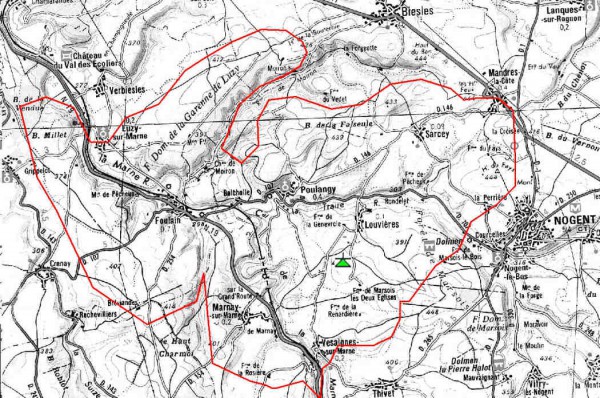

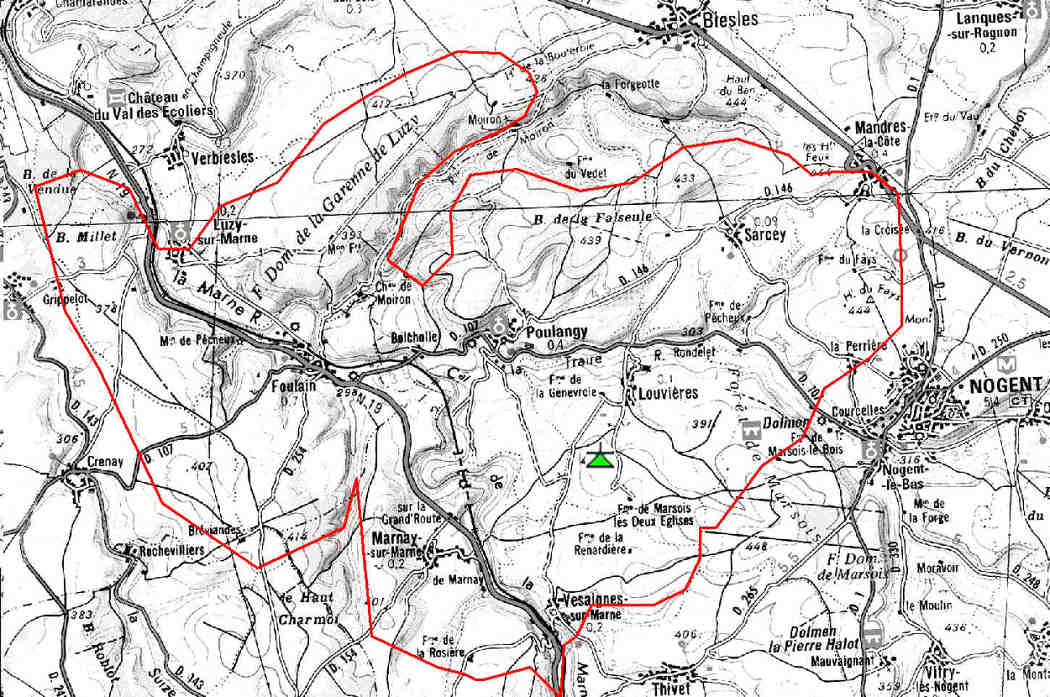

Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

FRONCLES - BOIS DE BUXIÈRES

Localisation du pylône TDF du Grand Bois, commune de Froncles.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R2: 21H 6W (TDF).
R7: 23H 6W (TDF).
R4: 24H 6W (TDF).
R6: 25H 6W (TDF). (sur canal 36 avant le 27/03/2018)
R3: 28H 6W (TDF). (sur canal 27 avant le 27/03/2018)
R1: 41H 6W (TDF). (sur canal 26 avant le 27/03/2018)

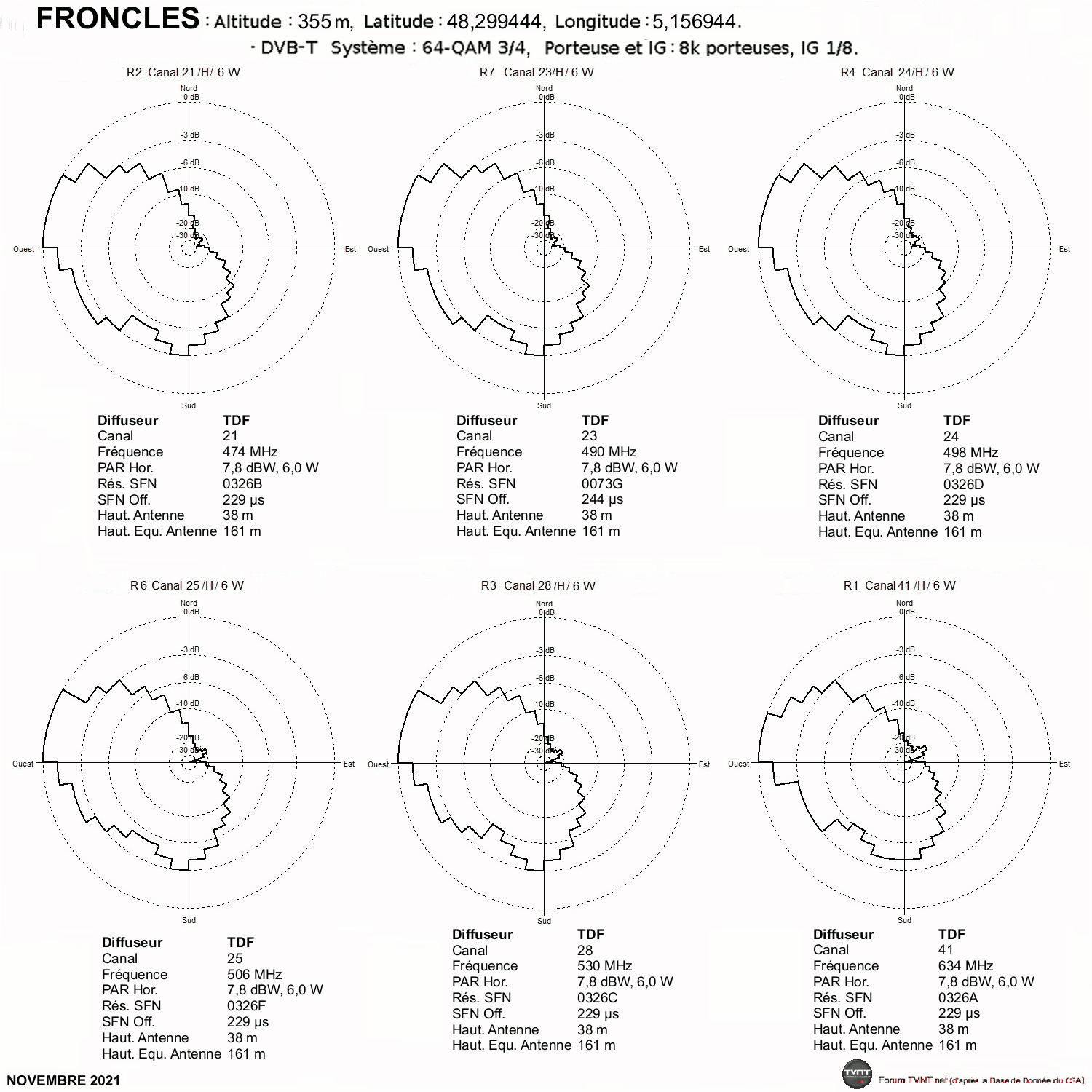

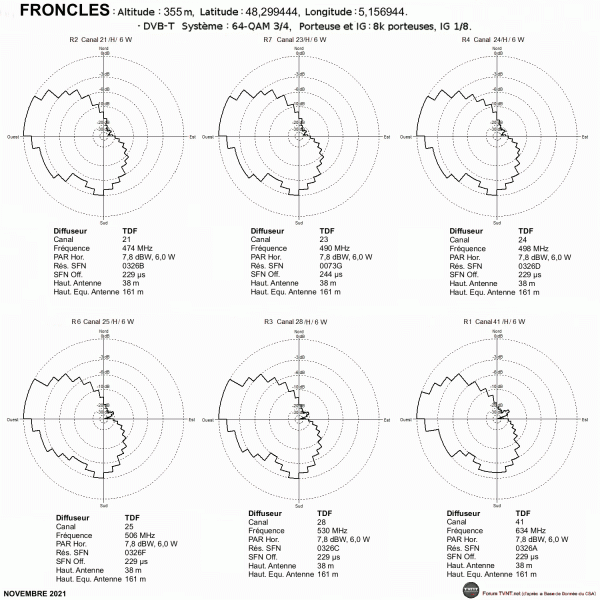

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

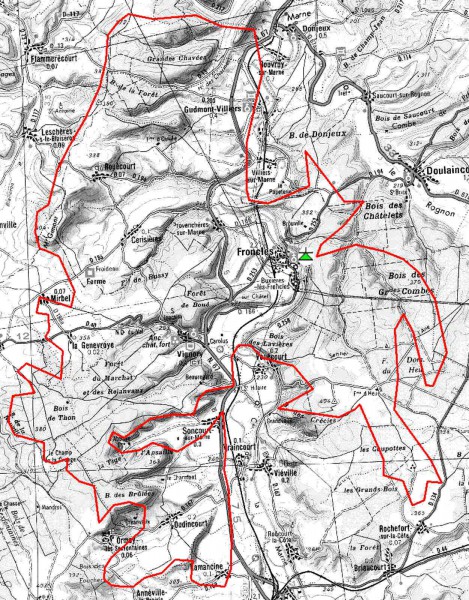

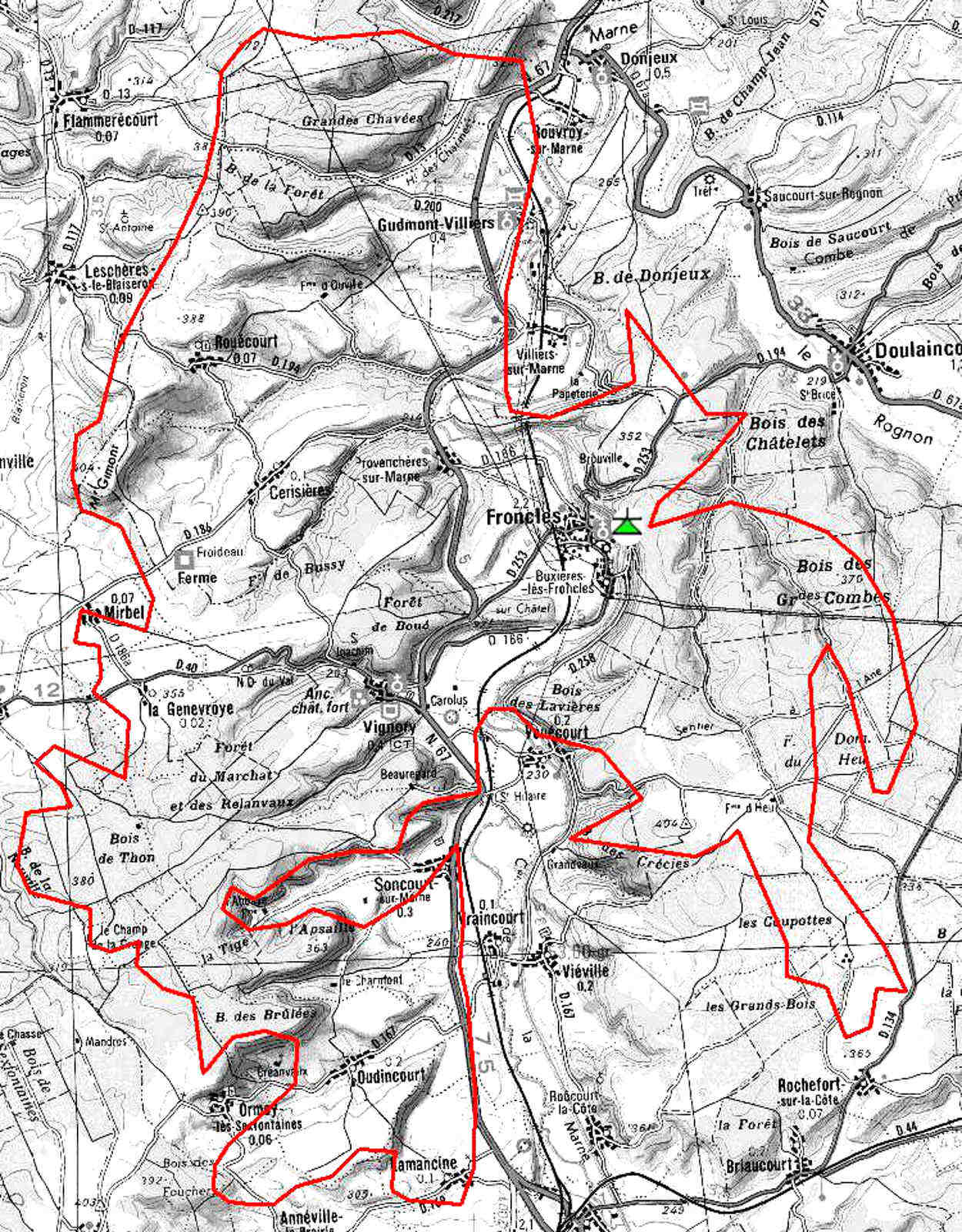

Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

JOINVILLE - EST - FERME DU HAUT CHÊNE

Il y a 2 pylônes pour la TNT sur le site du Haut Chêne, commune de Jonville :
Localisation du pylône TDF qui diffuse les multiplex R2 et R3.
Localisation du TOWERCAST qui diffuse les multiplex R1, R4, R6 et R7.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R2: 21H 79W (TDF).
R4: 24H 234W (TOWERCAST).
R6: 25H 229W (TOWERCAST). (sur canal 36 avant le 27/03/2018)
R3: 28H 79W (TDF). (sur canal 27 avant le 27/03/2018)
R7: 31H 83W (TOWERCAST).
R1: 33H 275W (TOWERCAST). (sur canal 54 avant le 27/03/2018)

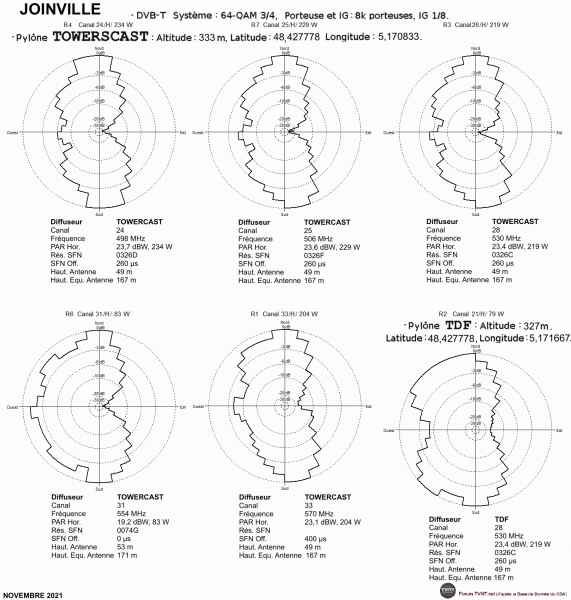

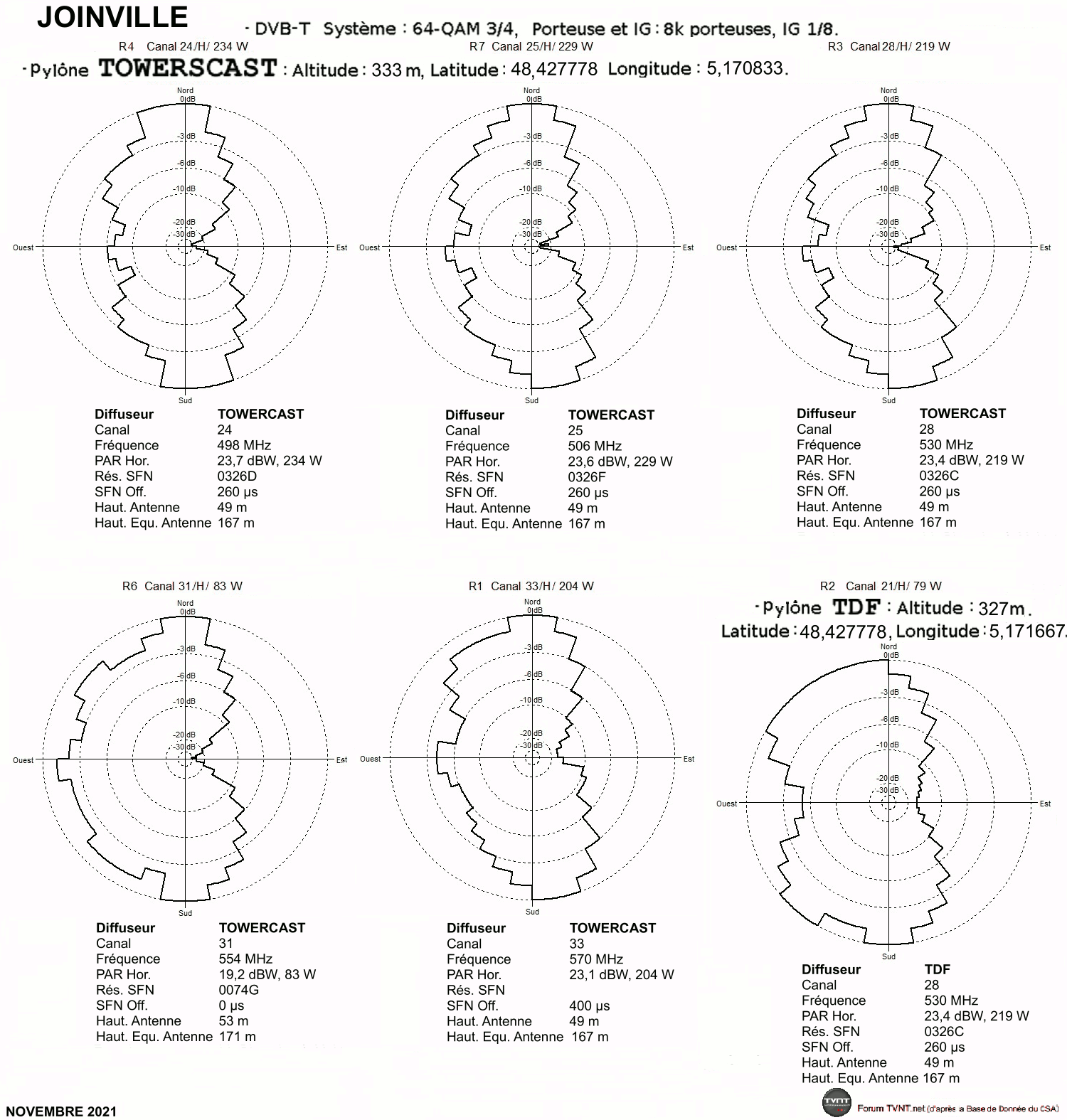

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

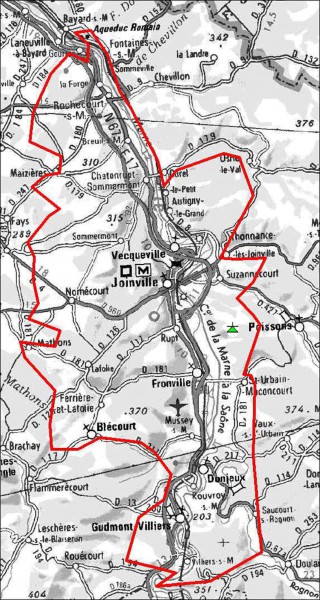

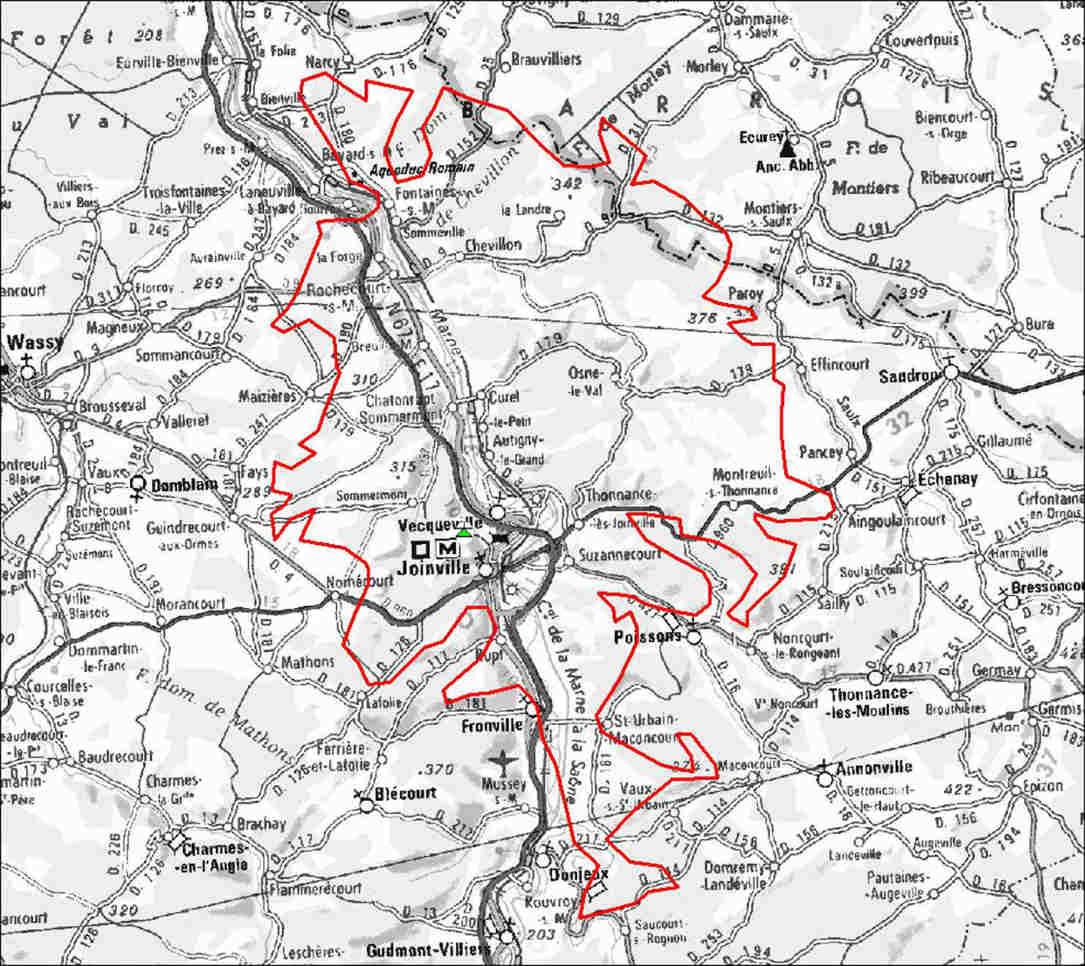

Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

SAINT-DIZIER - TOUR DE GIGNY

Localisation du pylône de la Tour de Gigny, rue de La Malterie à Saint Dizier

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R2: 21H 6W (TDF).
R4: 24H 6W (TOWERCAST).
R6: 25H 6W (TOWERCAST). (sur canal 36 avant le 27/03/2018)
R3: 28H 6W (TDF). (sur canal 27 avant le 27/03/2018)
R7: 31H 6W (TOWERCAST).
R1: 42H 10W (TOWERCAST). (sur canal 35 avant le 27/03/2018)

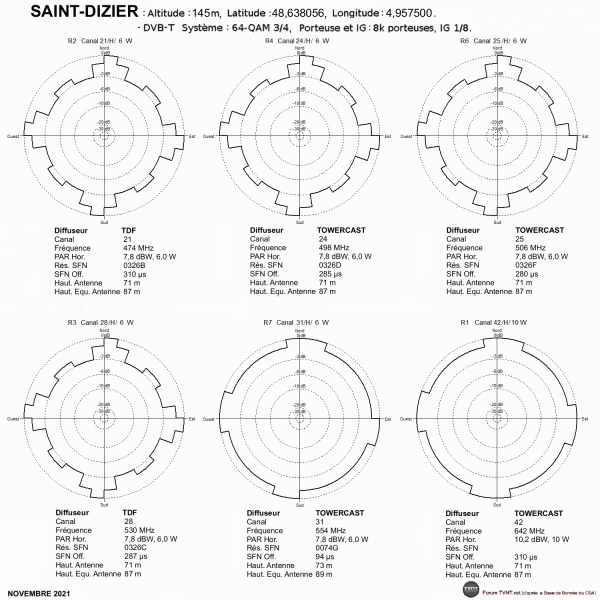

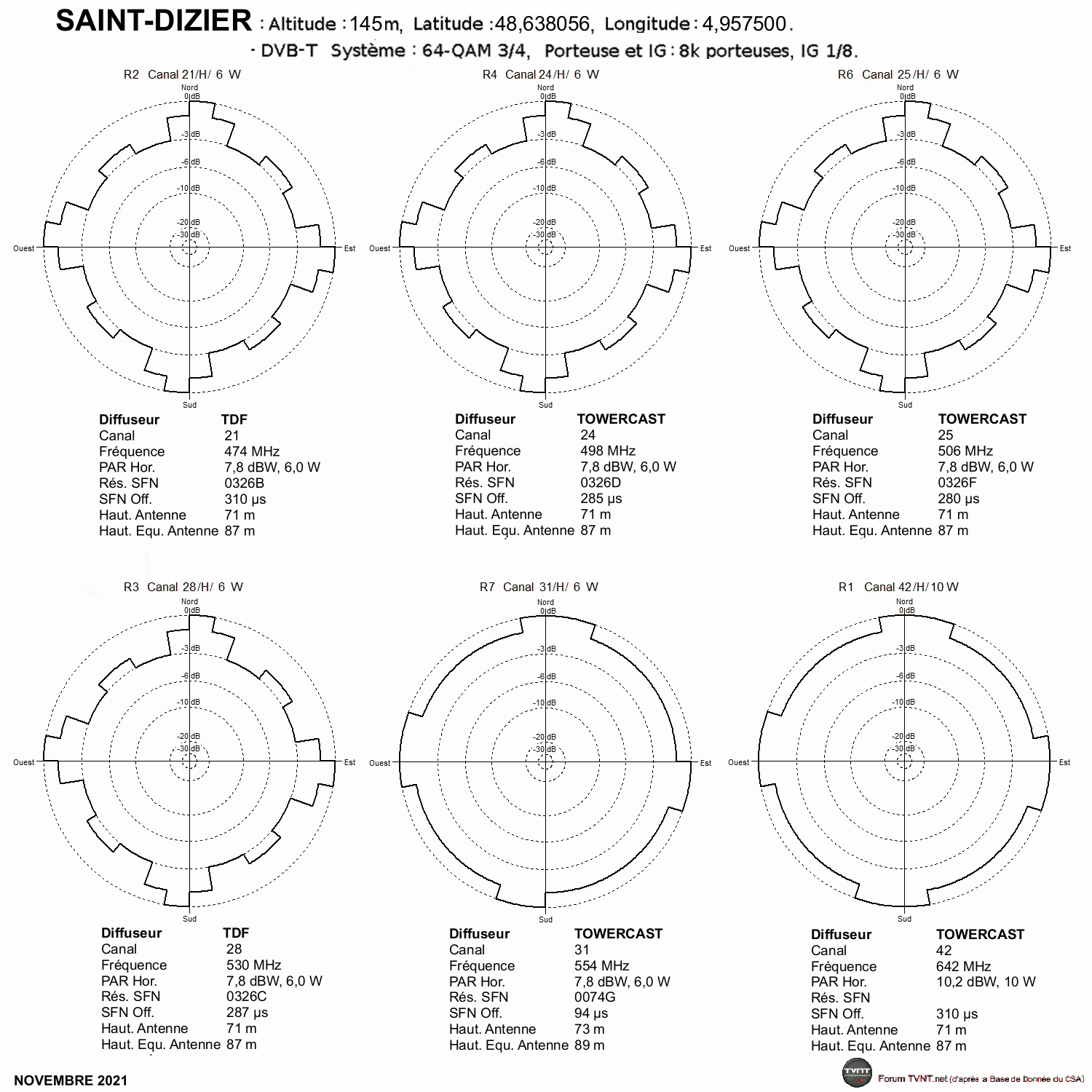

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

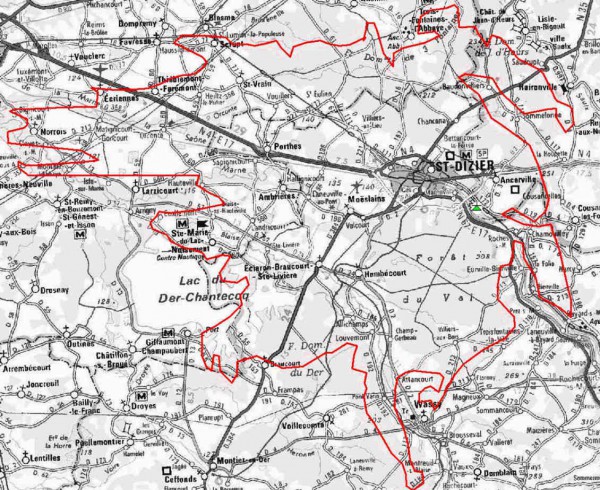

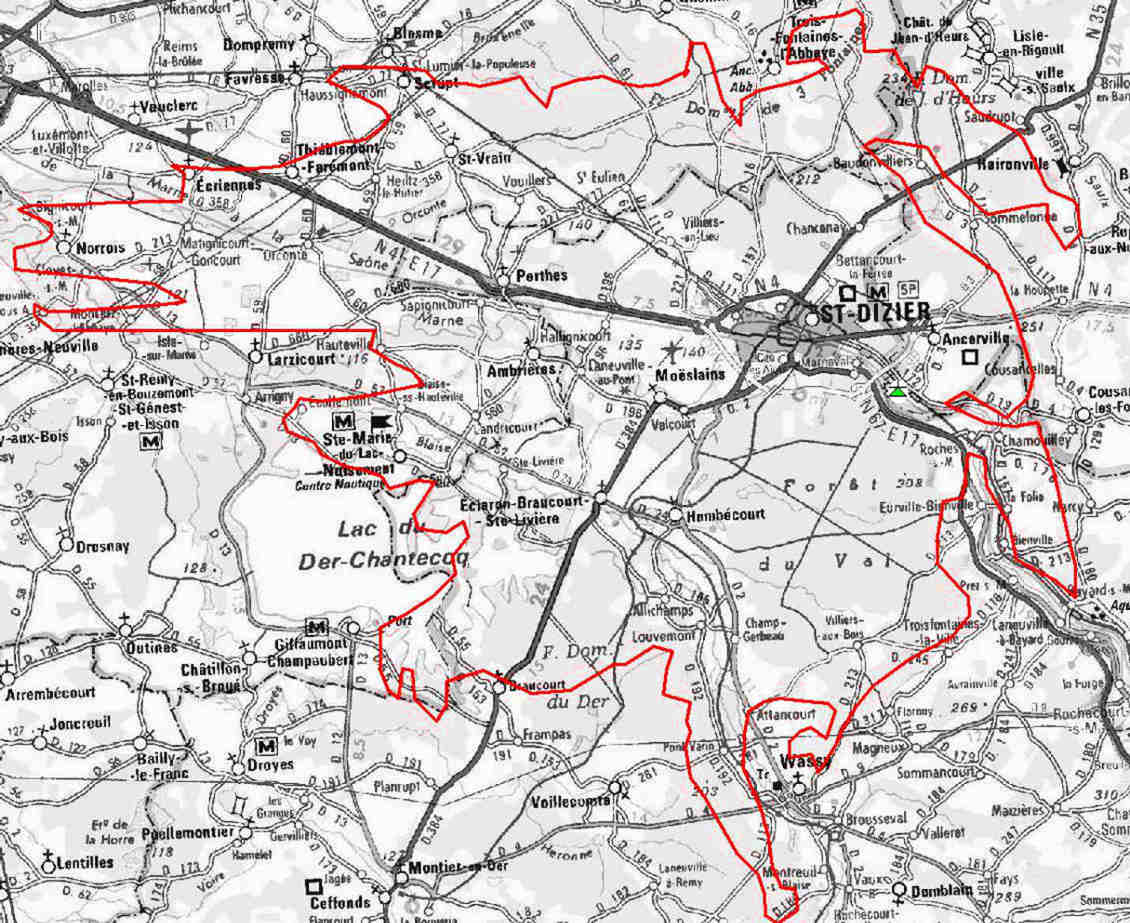

Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

THONNANCE-LÈS-JOINVILLE - VECQUEVILLE - FERME DE SAUSSA

Il y a 2 pylônes pour la TNT sur le site de la Ferme de Saussa, sur la commune de Vecqueville :
Localisation du pylône TDF qui diffuse le multiplex R3.
Localisation du pylône ITAS TIM qui diffuse les multiplex R1, R2, R4, R6 et R7.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R2: 21H 6W (ITAS TIM).
R4: 24H 17W (ITAS TIM).
R6: 25H 12W (ITAS TIM). (sur canal 36 avant le 27/03/2018)
R3: 28H 12W (TDF). (sur canal 27 avant le 27/03/2018)
R7: 31H 12W (ITAS TIM).
R1: 37H 12W (ITAS TIM). (sur canal 32 avant le 27/03/2018)

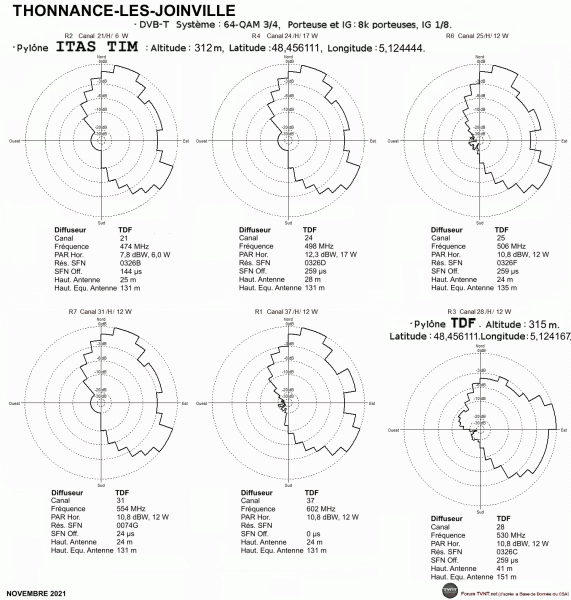

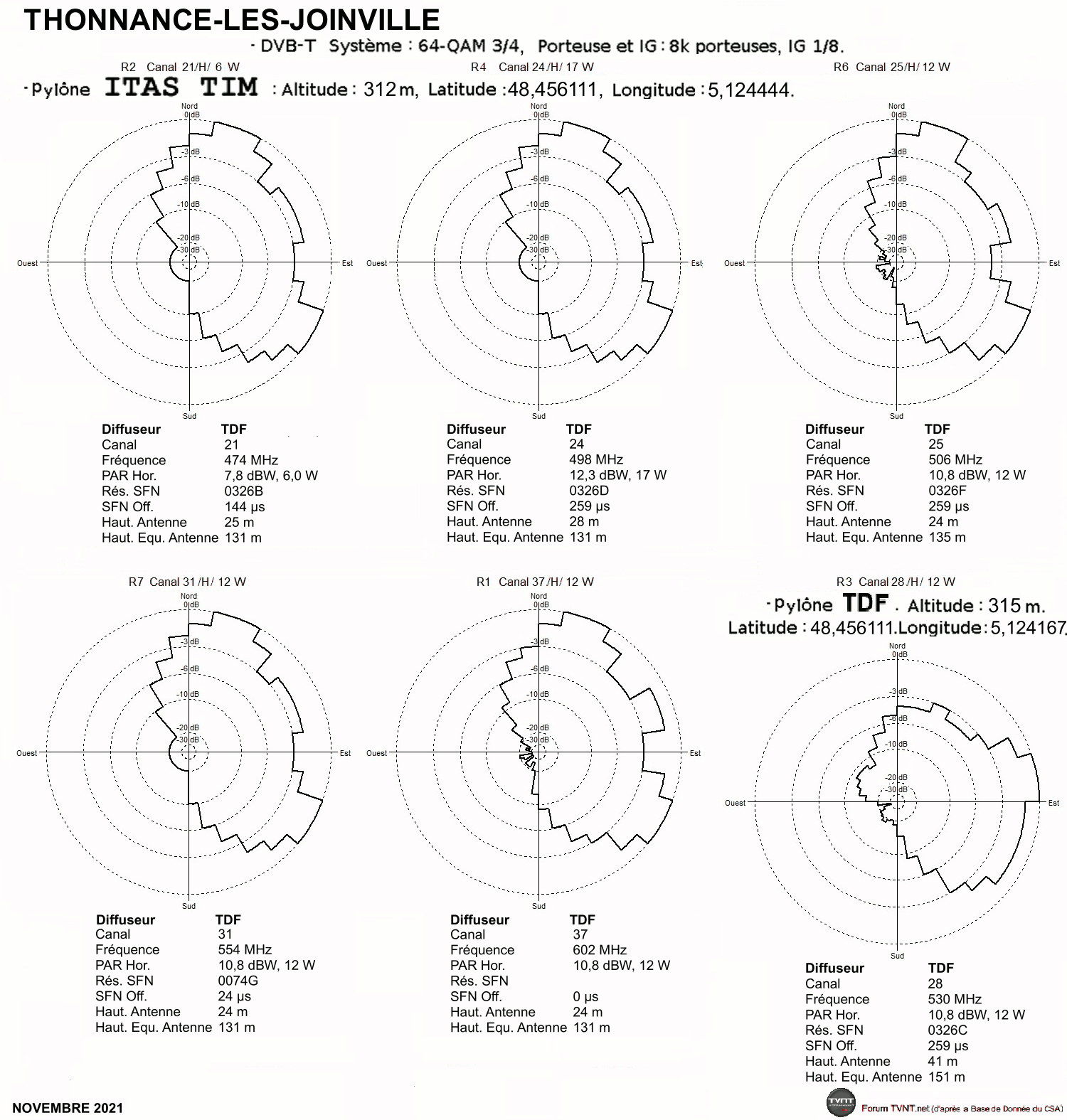

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

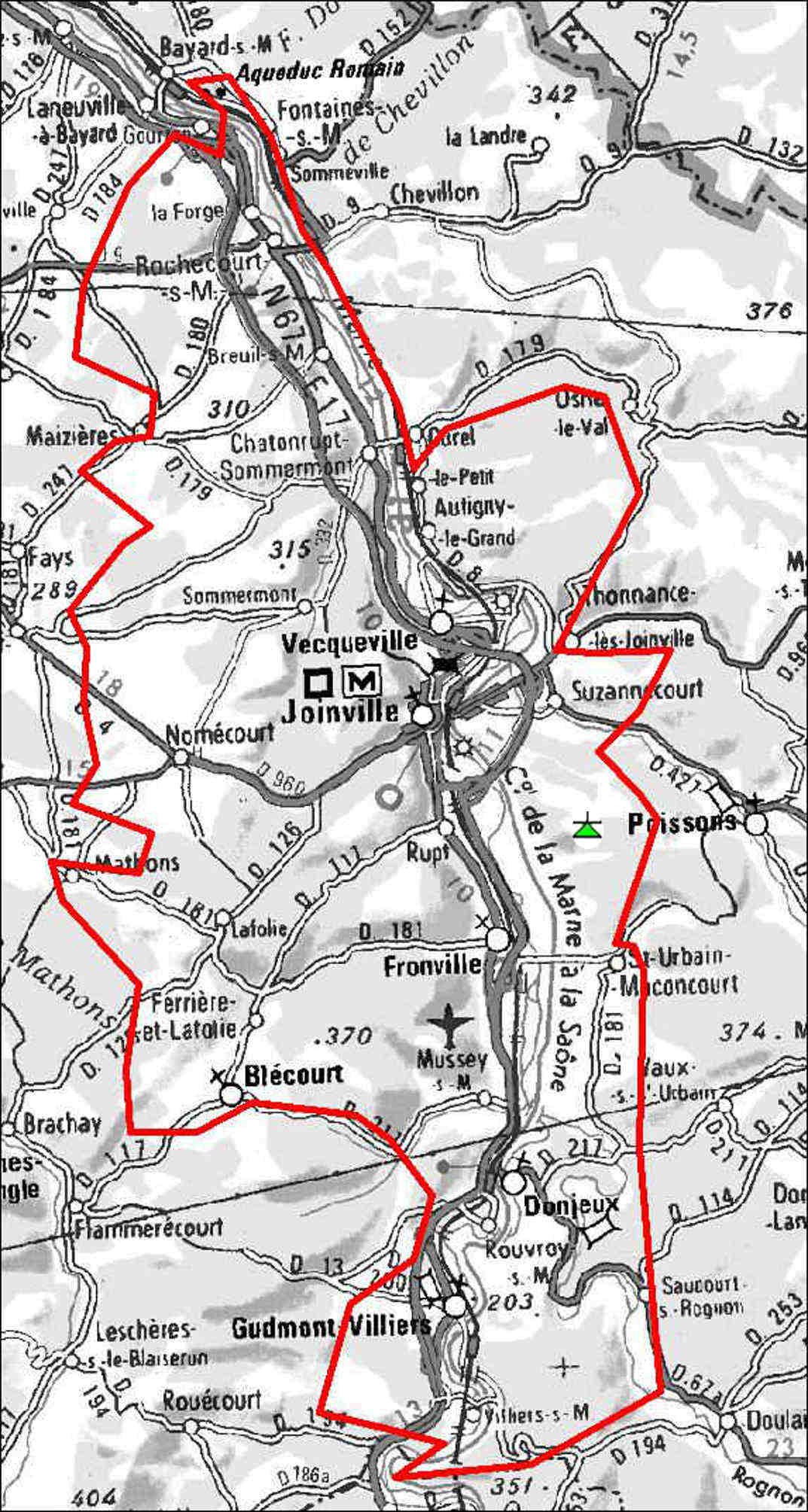

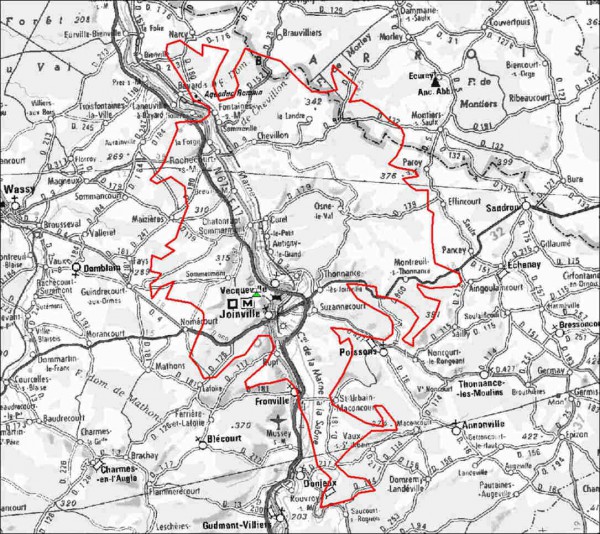

Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------
Source des détails des caractéristiques techniques et des cartes de couverture des émetteurs : http://www.csa.fr

[tim39]

Bonsoir à tous,

J'habite dans le jura pres de Dole, je reçoit la TNT par l'émetteur de DIJON et la TNT Suisse par l'émetteur de la Dôle.

J'ai voulu voir si l'émetteur de Chaumont passait par chez moi (car d'après Towercast et TDF mon village ne le reçoit pas). J'ai donc mi mon antenne "suisse" en pol H et tournée celle ci sur Chaumont et là surprise je le reçois avec une qualité de 28% et un signal de 60%, j'ai quelques pixels de temps à autres et quelques coupure de son, donc signal asser moyen mais exploitable pour les habitants du Nord Est de dole ou l'émetteur de Nuit Saint George passe difficillement à cause du relief.

Voilà tout @ bientôt sur le forum
Tim

[filou2960]

pour l'emetteur de saint dizier c'est pas avant le 31 mars 2008.

maintenant reste a savoir sa puissance et son endroit.

amitié

[salva52]

saint-dizier, 6W c'est pour rigoler ou c'est une blague

[tonio]

parce que entre reims 30kW et bar 4kW, çà va etre la m****, non ?

[filou2960]

slt a vous,

et oui effectivement la puissance de l'emeteur de st dizier me fait un peu rire....

sur le tele satellite du mois de mars 2008 ( page 35 ) il annonce le 31 mars 2008 avec une puissance de 0.006 KW PAR.

une amie qui habite a 20 km de st dizier a montier en der se faisais une joie de savoir que st dizier allait avoir un emetteur TNT, mais en voyant la puissance de l'emetteur elle déchante........

triste puissance quand meme....

maintenant on aimerait savoir ou il va etre placé, autre question es que st dizier a un emetteur analogique???

amitié au 52.

[salva52]

je crois qu'il diffusera des tours de gigny au meme endroit que l'emetteur analogique

[gokusan]

OUi normalment c est de la tour gigny que sa sera diffuser pour l instant toujour pas teste il reste tete encore une semaine et demi a patienter mettez ici les nouvelle si y a du nouveau

[guil52100]

Mauvaise nouvelle !!!

D'après le Journal de la Haute-Marne, il faudra encore attendre jusqu'au 30 Juin 2008 pour avoir la TNT, apparemment ce serait officiel ! (d'après le journal). Ca m'énerve, moi qui habite Gigny...

Voila voila

a++

[salva]

il nous font vraiment chi** dans ce bled, déjà qu'en adsl on n'est pas gaté, aucun fai pour un dégroupage total et la télé aussi
