aide au choix antenne et autre si nécessaire

[sebcbien_bzh]

Bonjour,

Je viens de faire construire , la maison devrait s'achever d'ici quelque semaines, par contre je n'ai pas d'antenne.

Je pensais mettre une antenne sous le toit (ardoise) j'ai environ 1,60 m de hauteur et 1,80 m au plancher (pente à environ 40 ° ).

J'ai un relai assez proche mais étant donné que la maison est un peu renfoncé, il semblerait que la réception ne soit pas très bonne.

caractéristique tntest.org :
TNT TERRESTRE FRANCE
48.1 dB?V sig:3/5 | Rennes
Réception possible à cet endroit.
R1 21H 150° 44.9km 50.0dBuV (73.7dB?V/m)(France2, France3, France4, France O, France Info)
R2 40H 150° 44.9km 46.0dBuV (72.1dB?V/m)(BfmTv, C8, Cstar, Gulli, Cnews)
R3 27H 150° 44.9km 49.3dBuV (73.9dB?V/m)(Canal+, Canal+ Cinéma, Canal+ Sport, LCI SD, Paris Première SD, Planète+)
R4 36H 150° 44.9km 48.3dBuV (74dB?V/m)(6Ter, Arte, France5, M6, W9, )
R6 24H 150° 44.9km 49.6dBuV (73.8dB?V/m)(LCP Public Sénat, TFX, NRJ12, TMC, TF1)
R7 46H 150° 44.9km 45.4dBuV (72.2dB?V/m)(Chérie25, Tf1 films, Equipe, Numero 23, RMC Découverte)

35.6 dB?V sig:1/5 | Saint-Cast-le-Guildo
Réception trop faible à cet endroit.
R1 21H 183° 0.4km 37.1dBuV (60.8dB?V/m)(France2, France3, France4, France O, France Info)
R2 40H 183° 0.4km 34.6dBuV (60.8dB?V/m)(BfmTv, C8, Cstar, Gulli, Cnews)
R6 24H 183° 0.4km 36.6dBuV (60.8dB?V/m)(LCP Public Sénat, TFX, NRJ12, TMC, TF1)
R7 46H 183° 0.4km 34.0dBuV (60.8dB?V/m)(Chérie25, Tf1 films, Equipe, Numero 23, RMC Découverte)

dB?V: niveau de signal estimé sur antenne située à 10m/sol en dB?V. Il s'agit du signal réel mesuré par l'antenniste.
dB?V/m: niveau de champ estimé à 10m/sol en dB?V/m. Il s'agit de l'indication servant à la planification.

Concernant l'installation, dans mon garage : un répartiteur comme celui ci : https://www.domomat.com/38736-repartite ... 85r13.html que je doit relier à des RJ 45 proches.
et un cable antenne qui monte au grenier : longueur approximative : 8-10 m.

Voila l'antenne d'un voisin proche mais un peu plus haut que moi :
https://www.google.fr/maps/@48.6403183, ... 312!8i6656


Que me conseillez vois comme type d'antenne est ce qu'un antenne chez leroy merlin fera l'affaire ou bien chez votre partenaire ? ampli ou préampli nécessaire ? si oui ou l'installer ? (alim etc...) Est ce dur à orienter soit même ?

Edit : maxi 5 TV à connecter - 3 à regarder maximum la tv en meme temps , et encore....

Je suis un peu perdu.

Merci pour votre aide.

[kiki37]

Bonjour sebcbien_bzh et bienvenue sur le forum

Si tu veux mettre l'antenne dans le grenier, ce qui affaiblit les signaux reçus et leur enlève leur homogénéité, il faut avoir le moins de pertes possibles, ce qui n'est pas le cas dans ton projet

Concernant l'installation, dans mon garage : un répartiteur comme celui ci : https://www.domomat.com/38736-repartite ... 85r13.html que je doit relier à des RJ 45 proches.
et un cable antenne qui monte au grenier : longueur approximative : 8-10 m.

- la distribution en câble grade3 avec des RJ 45 est ce qui se fait de pire : une très grande atténuation du câble par rapport à une distribution classique en câble coaxial



- De surcroît, un répartiteur à 6 directions atténue lui aussi fortement . Comptes-tu vraiment installer 6 téléviseurs dans ta maison ?



Une distribution de signal d'antenne ne se fait pas comme une distribution électrique : plus il y a de répartition et plus plus il y a de pertes
Tu peux toujours tirer les câbles (coaxiaux) sans les raccorder pour une éventuelle disponibilité un jour

Sinon, pour l'antenne:
dans le grenier, les ondes étant stratifiées, il est préférable d'installer ce genre d'antenne panneau

https://www.2galli.fr/antennes-uhf-panneau,fr,3,136.cfm

à l'extérieur https://www.2galli.fr/antenne-uhf-simple-brin,fr,3,134.cfm

[bernard7715]

Oups Kiki37 ma devancé

Bonjour et bienvenue sur le forum.

Je pensais mettre une antenne sous le toit (ardoise) j'ai environ 1,60 m de hauteur et 1,80 m au plancher (pente à environ 40 ° ).

Une antenne sous n'est pas recommandé car le toit atténue niveau de signal reçu par l'antenne, qui plus est sous un toit les ondes sont stratifiés.
Donc a cause de cette stratification il préférable d’installer une antenne panneau qu'une antenne classique.

Antenne panneau https://www.2galli.fr/antenne-uhf-panneau-454pl-emme-esse,fr,4,454PL.cfm

Concernant l'installation ...........................;je doit relier à des RJ 45 proches.

Tres mauvaises solution car se type de distribution atténue fortement le signal, le câble coaxial est plus approprié pour le transport de la HF.

affaiblissement câble grade3


affaiblissement câble coaxial


atténuation d'environ 60 dB en grade3 contre 17 dB en coaxial pour 100 m !

tableau résumant la comparaison (merci marceljack)

J'ai un relai assez proche mais étant donné que la maison est un peu renfoncé, il semblerait que la réception ne soit pas très bonne.

Ce sont des niveaux assez corrant en reception terrestre.

Comme ton installation comporte plusieurs prise il te faut amplifier le signal. Donc un pré-ampli est a installé prés de l'antenne https://www.2galli.fr/kit-preampli-alim-24v-wisi-vm8351,fr,4,VM8351.cfm

Comme l'alimentation du pré-ampli comme 2 sorties il sera préférable d'installé 2 répartiteurs en lieu et place de ton rep 6

Edit : maxi 5 TV à connecter - 3 à regarder maximum la tv en meme temps , et encore....

sorties. Ces 2 répartiteurs de 3 trois sorties atténuerons moins le signal que le 6 sorties

https://sd-6.archive-host.com/membres/u ... rs2016.jpg

Edit : maxi 5 TV à connecter - 3 à regarder maximum la tv en meme temps , et encore....

Le nombre de TV en fonctionnement en même temps n'influe pas sur le niveau signal des prises murale.

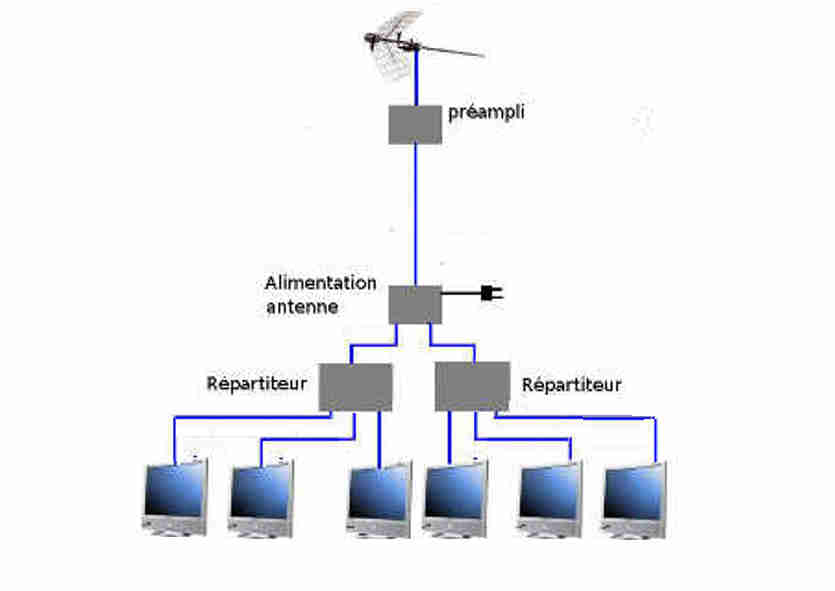

Ton installation devras être faite comme ce schéma.

[sebcbien_bzh]

Merci pour vos réponses.

Cela ne va donc pas être facile...
y aurait il un intéret à prendre celle ci :
https://www.2galli.fr/antenne-uhf-panne ... ,454PL.cfm
ou celle la :
https://www.2galli.fr/antenne-uhf-doubl ... 458HPV.cfm
pas de soucis avec le 4/5 G ?

donc si j'ai bien compris, ensuite préampli dans le grenier avec alim dans le garage et achat de 2 répartiteurs. 3 voies (pour être tranquille) https://www.2galli.fr/repartiteur-3-voi ... OHV301.cfm

cout approximatif : 80 e - 140 e avec le mat et en fonction de l'antenne + quelque cables de raccordement ampli /RJ45

A propos de rj45/Grade 3 TV, j'avais parlé de ce problème à l’électricien qui me disait que vu la distance entre le garage et les prises rj 45 (maxi 15m), cela fonctionnerait.

D'après votre expérience c'est trop délicat et ca serait mieux de faire appel à un antenniste ? (je ne veux pas monter sur le toit, en plus je ne suis pas équipé pour).

Merci encore pour votre aide.

[kiki37]

cout approximatif : 80 e - 140 e avec le mat et en fonction de l'antenne + quelque cables de raccordement ampli /RJ45

NON, on t'as fortement déconseillé le RJ45 et le grade3

A propos de rj45/Grade 3 TV, j'avais parlé de ce problème à l’électricien qui me disait que vu la distance entre le garage et les prises rj 45 (maxi 15m), cela fonctionnerait.

Sans vouloir dévaloriser le métier d'électricien, malheureusement la plupart ne sont pas antennistes et n'y connaissent pas grand chose en haute fréquence, or ici on n'est pas en 50 Hz mais en UHF 400 à 700 MHz et le comportement des signaux est rigoureusement différent.
Ne pas confondre la télévision par internet (en RJ45) et la télévision par réception hertzienne
Pour équilibrer je dirai aussi qu'un antenniste n'est pas un électricien et ferais surement des erreurs.
à chacun son métier .
Bernard et moi t'avons déconseillé le grade3 et nous sommes tous deux issus des métiers de la télévision....
