ancien boitier anttron f100 et filtre UHF zentec fu100

par **Philippe29** » 05 Aoû 2020 14:19

Bonjour,
j'ai récupéré un boitier de marque ANTTRON référence F100 comprenant 4 entrées RF type F et 4 sorties RF type F. Quelqu'un connait il ce boitier? A quoi sert il?

J'ai aussi récupéré des filtres UHF ZENTEC FU100 à une entrée. j'imagine que c'est pour éliminer les signaux parasites dans cette bande?

J'ai cherché sur internet mais sans résultat. Merci d'avance pour vos réponses.

par **kiki37** » 05 Aoû 2020 14:56

Bonjour Philippe et bienvenue sur le forum

une photo du boîtier Anttron avec ses entrées et sorties nous aiderait beaucoup :wink:

par **bernard7715** » 05 Aoû 2020 15:19

Philippe29 a écrit:J'ai aussi récupéré des filtres UHF ZENTEC FU100 à une entrée. j'imagine que c'est pour éliminer les signaux parasites dans cette bande?

Ces filtres ne viennent t'il pas d'anciennes installation collective. Si c'est le cas, il servaient dans les installations collectives a sélectionner les canaux UHF des chaînes du temps de l'analogique

par **Philippe29** » 06 Aoû 2020 17:02

Bonjour,

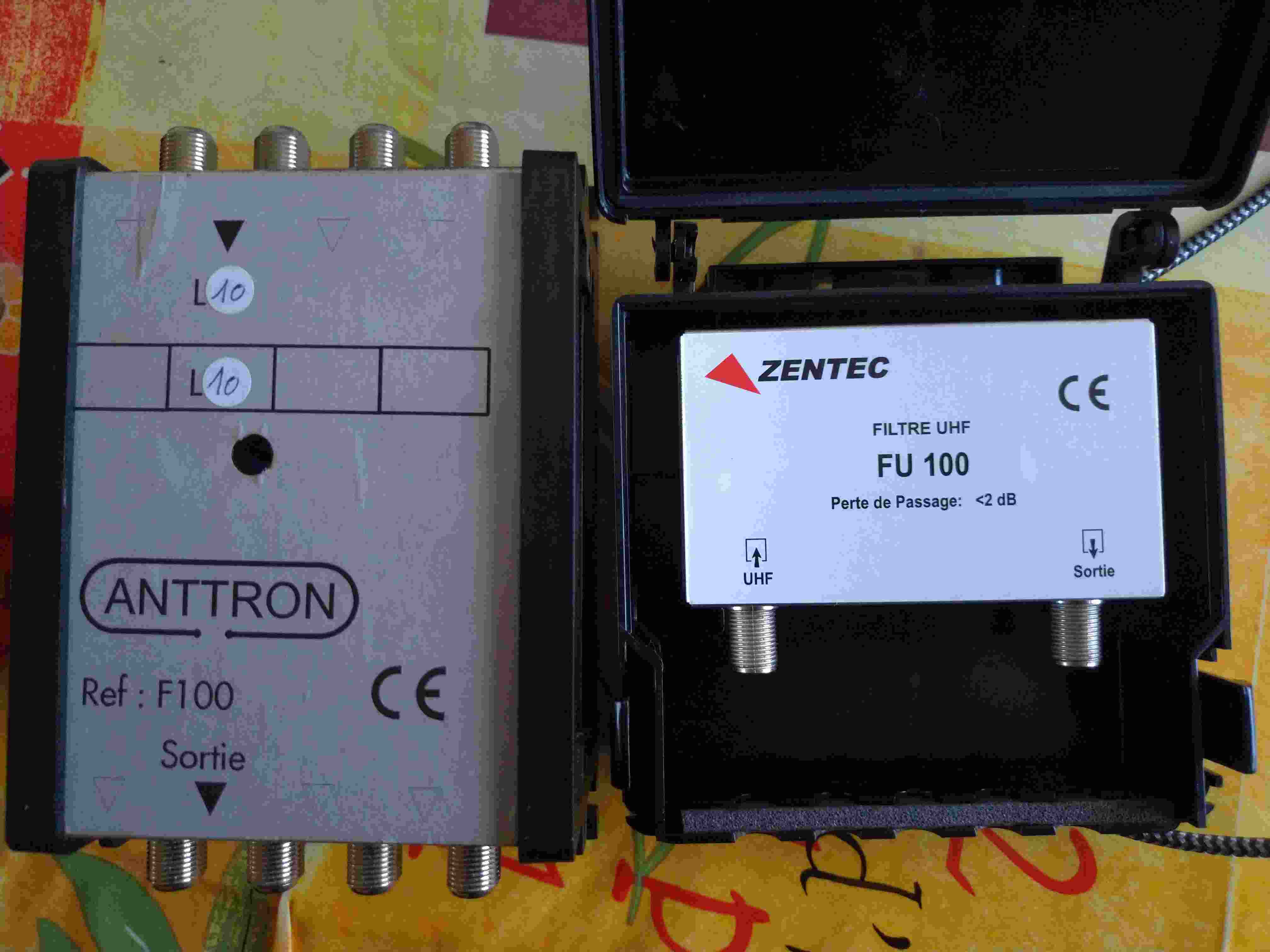

Voici une photo des boitiers:

par **Palo** » 06 Aoû 2020 18:06

Ancien filtre VHF Canal L10 Analogique (Vidéo 216,00 MHz / Audio 222,50 MHz) pour Canal+ sur l'émetteur de Roc'h Trédudon.

Puis l'autre un filtre passe bande UHF 21-69 probablement.

par **marceljack** » 06 Aoû 2020 19:58

Palo a écrit:Puis l'autre un filtre passe bande UHF 21-69 probablement.

Ce qui est surprenant c'est l'atténuation de passage de 12 dB !

par **kiki37** » 06 Aoû 2020 20:17

marceljack a écrit:
Palo a écrit:Puis l'autre un filtre passe bande UHF 21-69 probablement.
Ce qui est surprenant c'est l'atténuation de passage de 12 dB !

Heu, moi je lis " < 2dB " (clic sur l'image pour agrandir ) :wink:

par **marceljack** » 07 Aoû 2020 08:09

kiki37 a écrit:
marceljack a écrit:
Palo a écrit:Puis l'autre un filtre passe bande UHF 21-69 probablement.
Ce qui est surprenant c'est l'atténuation de passage de 12 dB !
Heu, moi je lis " < 2dB " (clic sur l'image pour agrandir )

Tu as raison. :oops:

par **Philippe29** » 08 Aoû 2020 09:56

Palo a écrit:Ancien filtre VHF Canal L10 Analogique (Vidéo 216,00 MHz / Audio 222,50 MHz) pour Canal+ sur l'émetteur de Roc'h Trédudon.

Puis l'autre un filtre passe bande UHF 21-69 probablement.

ok merci beaucoup. Mais quelle était l'utilité de mettre un tel filtre? que se passait-t-il si on ne le mettait pas?
