Antenne DAB/FM WISI

Antenne DAB/FM WISI

Messagepar bernard7715 » 14 Aoû 2021 02:24

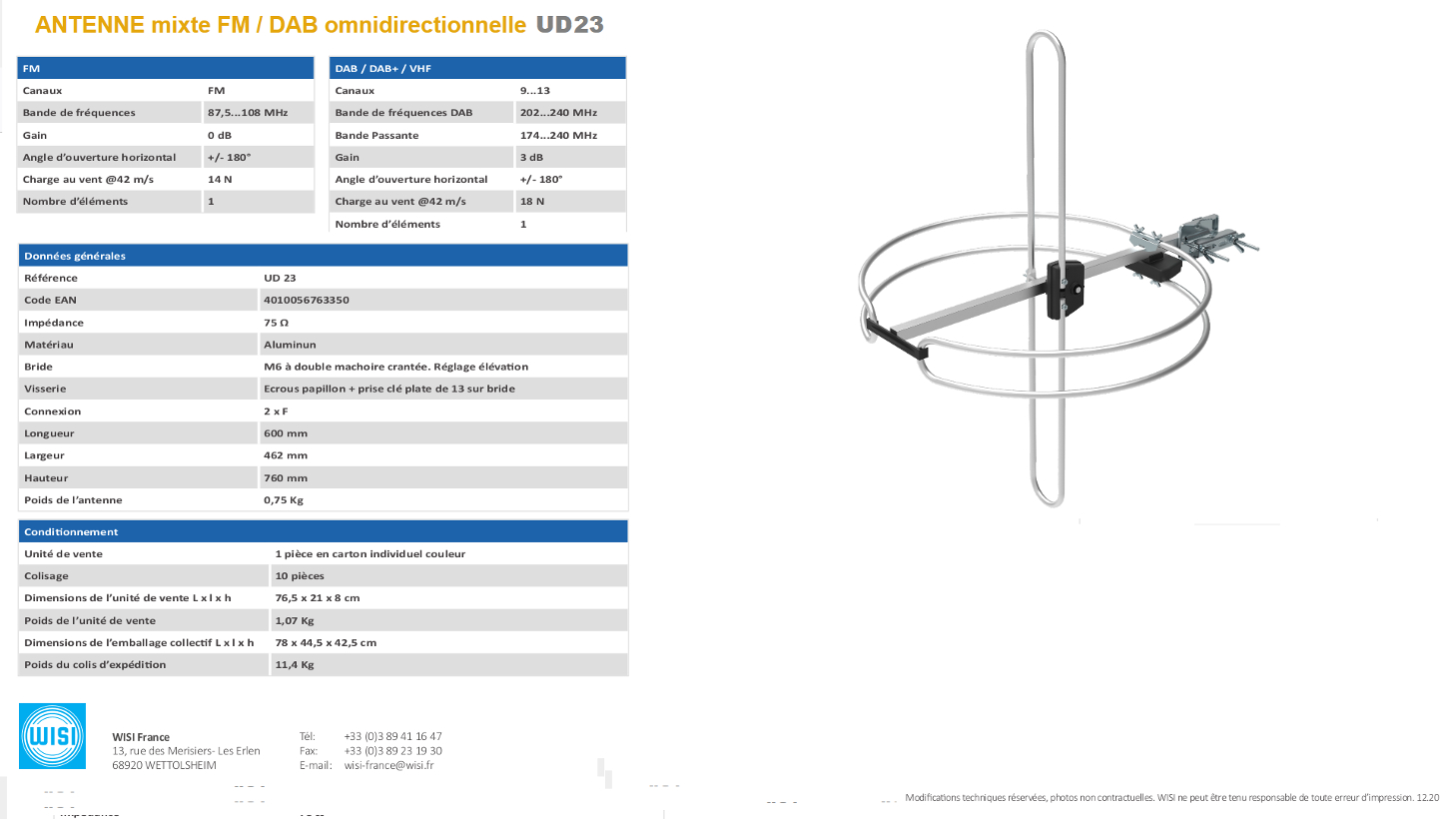

antenne wisi DAB.jpg


source : wisi-france
Combs la ville 77380, alt.85m -antenne dans les combles- 30km de la Tour Eiffel, Sens 50km.
Cantal-Malbo15230, alt. 1115m - ant. Lambda9- émetteurs reçus: Labastide du Haumont 53km, Mende st jean nay 85km , Pic du midi de bigorre >300km.

modérateur des forums TVNT
Avatar de l’utilisateur
bernard7715
Administrateur
Administrateur

Messages: 21019
Inscription: 14 Jan 2009 03:51
Localisation: combs la ville

Re: Antenne DAB/FM WISI

Messagepar Senuphile » 14 Aoû 2021 14:24

Merci pour la trouvaille.
En complément
Premier prix:
26.96 à Bricomarché
27.90 livrée via Darty

Antenne de cout raisonnable, montée sur le toit pour bénéficier INDOOR ,
via un cable coaxial, du champ radioélectrique à 10m du sol,
toujours supérieur au champ à 1.5m utilisé pour la réception automobile ou dans le jardin ...
Antenne utile quand on capte bien OUTDOOR mais mal INDOOR.

L'antenne circulaire pour la FM en polarisation horizontale, le trombone pour le DAB+ en polarisation verticale.
Usages les plus fréquents, mais pas forcément partout.
Expérimentalement avec une antenne fouet, on perd 3dB (-30% du signal)
quand l'antenne du récepteur n'est pas dans la même polarisation que celle de l'émetteur.
Num. Fixe: VR IRS-670 , Omni. 433 MHz toit+IRX-500 , Omni. 433MHz toit+Clé SDR , 28/19/13 Est+Strong SRT7004
Num. Fixe2: 19 Est+HDLine HD-310S
DAB+ Mobile: SONY XDR-P1DBP: 2 Noirs + 1 Blanc
Num. Automobile: Ant. auto modifiée+EasydabDb1_re-optimisé+AR-FM , 4G+Phone+TuneInRadio+AndroidAuto+AR-FM
Avatar de l’utilisateur
Senuphile
Grenouille
Grenouille

Messages: 273
Inscription: 10 Déc 2014 22:03
Localisation: Lyon-Metropole

Re: Antenne DAB/FM WISI

Messagepar Test » 15 Aoû 2021 07:34

Bonjour,

Attention, cette antenne WISI UD23 présente un très gros inconvénient, je me demande même comment un revendeur a pu passer à côté :
Elle ne couvre que les canaux 9 à 13. Il faut zoomer sur le descriptif pour le voir :wink:

Antenne à proscrire :
A Paris, Marseille, Nice, Lille, Calais, Dunkerque, Valenciennes, Lyon, Bourg-en-Bresse, Bougoin-Jallieu, Mâcon, Strasbourg, Nantes, Saint-Nazaire,
Bordeaux, Toulouse, sans compter les nombreuses villes où de nouveaux multiplex seront déployés.

Le DAB+ en France couvre les canaux 5 à 12
Acheter ce modèle, c'est risquer de ne recevoir aucune station ou seulement une partie, selon sa localité mais probablement jamais la totalité des radios diffusées.
Si malgré tout, ce modèle permet de recevoir la totalité de la bande III, son descriptif est à revoir.

P.S : j'ai noté une incohérence entre la bande de fréquence DAB et la bande passante.
La bande passante couvre 174 à 240 MHz alors que la bande de fréquence DAB indiquée couvre 202 à 240 MHz.

Il y a un truc qui cloche entre les 2.
:arrow: Soit l'antenne ne couvre que les canaux 9 à 13 soit elle permet malgré tout de couvrir les canaux 5 à 13 :gratt:
Un multiplex, des multiplex : le mot multiplex est invariable au pluriel
Avatar de l’utilisateur
Test
Hippo
Hippo

Messages: 3454
Inscription: 02 Aoû 2006 22:50

Re: Antenne DAB/FM WISI

Messagepar bernard7715 » 15 Aoû 2021 08:10

Test a écrit:antenne WISI UD23 présente un très gros inconvénient, je me demande même comment un revendeur a pu passer à côté :

C'est le PDF de cette antenne, que j'ai téléchargé sur le site de Wisi France.
Combs la ville 77380, alt.85m -antenne dans les combles- 30km de la Tour Eiffel, Sens 50km.
Cantal-Malbo15230, alt. 1115m - ant. Lambda9- émetteurs reçus: Labastide du Haumont 53km, Mende st jean nay 85km , Pic du midi de bigorre >300km.

modérateur des forums TVNT
Avatar de l’utilisateur
bernard7715
Administrateur
Administrateur

Messages: 21019
Inscription: 14 Jan 2009 03:51
Localisation: combs la ville

Re: Antenne DAB/FM WISI

Messagepar Test » 15 Aoû 2021 09:43

Je pense malgré tout que cette antenne WISI UD 23 doit être bonne mais il vaudrait mieux se renseigner auprès de son concepteur avant tout achat
pour éviter une mauvaise surprise.
Je doute qu'une marque réputée comme WISI puisse prétendre commercialiser une antenne qui ne couvre qu'une partie de la bande III, cela dit
j'imagine que si le PDF indique "canaux 9 à 13" au lieu de 5 à 13 c'est qu'il doit bien y avoir une raison.

Si quelqu'un pouvait nous éclairer sur ce point, cela nous serait fort utile.
A la première lecture du PDF, j'en ai déduit que la réception des canaux 5 à 8 ne serait pas optimale.
Un multiplex, des multiplex : le mot multiplex est invariable au pluriel
Avatar de l’utilisateur
Test
Hippo
Hippo

Messages: 3454
Inscription: 02 Aoû 2006 22:50

Re: Antenne DAB/FM WISI

Messagepar Senuphile » 15 Aoû 2021 15:40

Bien vu.
Wisi donne des caractéristiques détaillées, ce qui est plutot bon signe.

bande passante = domaine de fréquences où le gain reste supérieur à gain_max-3dB
doit on comprendre:
gain sur un plateau à +3dB entre 202 et 240
gain seulement garanti supérieur à +0dB entre 174 et 202.
au delà de 240, comme c'est hors bande dab+ on n'en parle pas dans la doc.

En France, le DAB ne s'étend pas au delà du 12A (~224 MHz).
Au delà, c'est réservé pour quelque temps encore aux militaires, selon l'ANFR.
https://www.anfr.fr/toutes-les-actualites/actualites/essor-du-dab-en-france-lenjeu-de-la-coordination-des-frequences-aux-frontieres/
Comme il y a longtemps pour la même raison, la Fm s'arretait à 104 MHz,
Les militaires ont libéré petit à petit les fréquences.
La limite est d'abord passée à 106 MHz, ce qui a coincidé avec l'arrivée des périphériques
sur les fréquences nominales 104.3 - 104.7 - 105.1 et F. Info sur 105.5 (à +/- 0.1 MHz).
Puis la limite est passée à 108 MHz.
Num. Fixe: VR IRS-670 , Omni. 433 MHz toit+IRX-500 , Omni. 433MHz toit+Clé SDR , 28/19/13 Est+Strong SRT7004
Num. Fixe2: 19 Est+HDLine HD-310S
DAB+ Mobile: SONY XDR-P1DBP: 2 Noirs + 1 Blanc
Num. Automobile: Ant. auto modifiée+EasydabDb1_re-optimisé+AR-FM , 4G+Phone+TuneInRadio+AndroidAuto+AR-FM
Avatar de l’utilisateur
Senuphile
Grenouille
Grenouille

Messages: 273
Inscription: 10 Déc 2014 22:03
Localisation: Lyon-Metropole

Re: Antenne DAB/FM WISI

Messagepar vb78 » 03 Oct 2021 20:15

Hello, j'ai 2 questions à propos de cette antenne :
- Coté FM, est-ce mieux une antenne circulaire de ce type ou une antenne en S ?
- Coté DAB, est-ce mieux ce type d'antenne ou un ancien râteau VHF C+ orienté à la verticale ? J'imagine qu'avec l'antenne WISI on élimine au moins la directivité de l'antenne pour capter à 360 ?
> Antenne SYSTEC Ellipse 18 directeurs sur Mantes Maudétour, préampli 40dB
> Phlips DTR300, Siemens M360T, Thomson DTI551, Metronic ZapBox Single3, Bravia TNTHD, Orange TVHD
> Carte PCI Pinnacle PCTV 200i (TNT HD avec WinClip)+ WinFast TV2000XP
