[Topic unique] Antenne Fracarro PU4 / PU8F / PU16F

Principes, types d'installations, antennes...

Re: [Topic unique] Antenne Fracarro PU4 / PU8F / PU16F

Messagepar johnny » 11 Mai 2011 21:18

Avec une telle géométrie, c'est sûr qu'elle est directive, mais à l'extérieur au sommet d'un mat, la prise au vent doit être critique.
johnny
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 4813
Inscription: 11 Déc 2007 16:04
Localisation: près d'Epinal

Re: [Topic unique] Antenne Fracarro PU4 / PU8F / PU16F

Messagepar sam_ » 17 Jan 2012 17:45

Je vends à bon prix une PU16F dont je me débarrasse. Si vous êtes intéressés, faites moi signe.

++
Antenne WISI EB66, clef USB TNT Pinnacle, antenne VISIOSAT BISAT G3, WISI ORBIT 80cm, TRIAX134 cm
Réception Sarrebourg-Donon
Réception Metz-Luttange
Réception Strasbourg-Nordheim
Réception Schocksberg-Spiesen
Réception Dudelange-Ginsterberg
Avatar de l’utilisateur
sam_
Grenouille
Grenouille

Messages: 283
Inscription: 16 Avr 2006 02:39
Localisation: IdF - Alsace - Lorraine

Re: [Topic unique] Antenne Fracarro PU4 / PU8F / PU16F

Messagepar Chico Deluxe » 09 Jan 2013 21:03

Je veux pas déterrer les vieux posts mais juste ajouter quelques info et une photo pour les curieux.

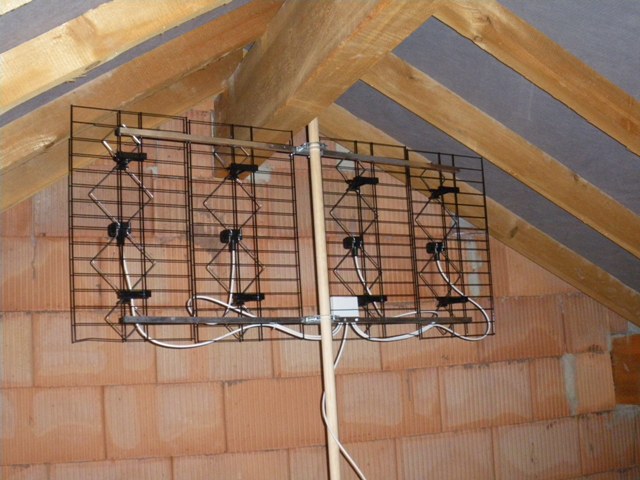

J'ai monté ma PU16F sous la toiture donc pas de problèmes de prise au vent. J'ai été agréablement surpris par la réception de cette antenne du fait de la mauvaise exposition de ma maison à l’émetteur de Forbach (57). Je suis du mauvais coté de la colline. Je reçoit toute la TNT française en qualité 100% en puissance entre 100% et 92% pour France 4 (branchement direct sur tuner téléviseur Panasonic avec moins de 10m de cable 17vatc). En plus je reçois les chaines allemandes mais bien sur pas à 100%, juste assez pour regarder.
Voir photo jointe.
A+

Chico

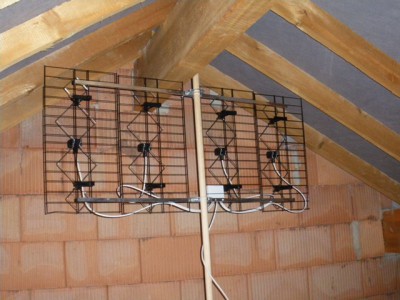

PU16F sous toiture
Avatar de l’utilisateur
Chico Deluxe

Messages: 1
Inscription: 10 Sep 2012 20:33

Re: [Topic unique] Antenne Fracarro PU4 / PU8F / PU16F

Messagepar vidéo-33 » 10 Jan 2013 04:45

Bonsoir Chico et bienvenue sur le forum :P
Bravo et merci pour la photo :wink:
*** Modérateur forum TVNT ***
Avatar de l’utilisateur
vidéo-33
Brigades du Tigre
Brigades du Tigre

Messages: 22939
Inscription: 13 Avr 2006 14:12
Localisation: Bordeaux Team Modérateur /Forum depuis Janv. 2005

Re: [Topic unique] Antenne Fracarro PU4 / PU8F / PU16F

Messagepar sam_ » 06 Fév 2013 15:47

Belle antenne cette Fracarro PU16F mais pas facile à trouver !!

Merci chico pour les photos.

++
Antenne WISI EB66, clef USB TNT Pinnacle, antenne VISIOSAT BISAT G3, WISI ORBIT 80cm, TRIAX134 cm
Réception Sarrebourg-Donon
Réception Metz-Luttange
Réception Strasbourg-Nordheim
Réception Schocksberg-Spiesen
Réception Dudelange-Ginsterberg
Avatar de l’utilisateur
sam_
Grenouille
Grenouille

Messages: 283
Inscription: 16 Avr 2006 02:39
Localisation: IdF - Alsace - Lorraine

Re: [Topic unique] Antenne Fracarro PU4 / PU8F / PU16F

Messagepar Izentrop » 06 Fév 2013 18:27

Anciennement poillaineux.
Avatar de l’utilisateur
Izentrop
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 1511
Inscription: 14 Mai 2010 00:41
Localisation: Sauvillers ( SOMME) proche Moreuil

Re: [Topic unique] Antenne Fracarro PU4 / PU8F / PU16F

Messagepar Anonymous » 10 Fév 2013 19:12

Merci pour le lien je me suis laissé tenter :-)
Qualité impressionnante.
Chacune des 4 antennes se branche par une fiche F .
Les câbles de la nappe sont blancs ça me contrarie.
C'est moulé impossible de savoir si il y a un symétriseur individuel.
Le couplage est par 4 lignes lambda/4 sur circuit imprimé.
La descente se branche par vis et pontet.
Pas d'orientation en site possible.
Bras de déport sérieux obligatoire pour la polar verticale.Étanchéité douteuse dans ce cas.
De même le mat doit faire toute la hauteur de l'antenne car il y a 2 brides très espacées.
Je vais bientôt la brancher :-)
Anonymous


Re: [Topic unique] Antenne Fracarro PU4 / PU8F / PU16F

Messagepar Izentrop » 11 Fév 2013 10:11

Bonjour,
Ford Prefect a écrit:Les câbles de la nappe sont blancs ça me contrarie.

Tu peux toujours doubler d'une gaine polyéthylène :wink:
Anciennement poillaineux.
Avatar de l’utilisateur
Izentrop
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 1511
Inscription: 14 Mai 2010 00:41
Localisation: Sauvillers ( SOMME) proche Moreuil

Re: [Topic unique] Antenne Fracarro PU4 / PU8F / PU16F

Messagepar vidéo-33 » 11 Fév 2013 14:24

Bonjour
Ford Prefect a écrit: Le couplage est par 4 lignes lambda/4 sur circuit imprimé

référence si coupleur disponible séparément ? photo bienvenue !
*** Modérateur forum TVNT ***
Avatar de l’utilisateur
vidéo-33
Brigades du Tigre
Brigades du Tigre

Messages: 22939
Inscription: 13 Avr 2006 14:12
Localisation: Bordeaux Team Modérateur /Forum depuis Janv. 2005

Re: [Topic unique] Antenne Fracarro PU4 / PU8F / PU16F

Messagepar crepion » 14 Fév 2013 00:28

des photos de détail seraient appréciées :Couc: :Couc: :Couc:
