Antenne sous toiture en Alsace

Messagepar oasis69 » 20 Nov 2019 21:34

Bonsoir à tous.

Je souhaite installer une antenne sous comble afin de capter la TNT pour la distribuer sur 2 TV.

Je sais que l'idéal étant sur toiture, je ne souhaite pas pour la simple et bonne raison que mon toit est très pentu et d'accès difficile voir dangereux.
Je souhaite donc mettre l'antenne sous toiture. Toiture qui est en tuile (terre cuite) et une membrane "tissu" sous toiture.

Ma maison comporte un étage et les combles sont à 7/8 m de hauteur par rapport à la rue.

Pensez vous que c'est envisageable, et avec quelle type d'antenne et d'amplificateur ?

Merci

Voici le résultat de TNTtest:

TNT TERRESTRE FRANCE
39.2 dBuV sig:2/5 | Mulhouse
La réception TV peut être délicate.

R1 24H 355° 29.4km 40.5dBuV (64.7dBuV/m)(France2, France3, France4, France O, France Info)
R2 21H 355° 29.4km 36.9dBuV (60.6dBuV/m)(BfmTv, C8, Cstar, Gulli, Cnews)
R3 41H 355° 29.4km 39.3dBuV (65.6dBuV/m)(Canal+, Canal+ Cinéma, Canal+ Sport, LCI SD, Paris Première SD, Planète+)
R4 37H 355° 29.4km 40.8dBuV (66.6dBuV/m)(6Ter, Arte, France5, M6, W9, )
R6 27H 355° 29.4km 39.1dBuV (63.6dBuV/m)(LCP Public Sénat, TFX, NRJ12, TMC, TF1)
R7 45H 355° 29.4km 38.9dBuV (65.5dBuV/m)(Chérie25, Tf1 films, Equipe, Numero 23, RMC Découverte)
Dernière édition par oasis69 le 20 Nov 2019 22:32, édité 1 fois.
oasis69
Petit ver
Petit ver

Messages: 17
Inscription: 20 Nov 2019 18:29

Re: Antenne sous toiture en Alsace

Messagepar julien74 » 20 Nov 2019 22:02

Bonsoir et bienvenue à toi sur le forum, :Couc:

Quel est le nom de ta commune?
Si tu es situé dans une cuvette dans les vallées au pied du massif vosgien tu captes l'émetteur de Mulhouse moins bien que si tu en plaine Alsace. :wink:

Le câblage est déjà fait entre les combles et les prises TV murales? Les câbles coaxiaux TV sont déjà tirés?
Avatar de l’utilisateur
julien74
Brigades du Tigre
Brigades du Tigre

Messages: 58488
Inscription: 12 Avr 2006 17:50
Localisation: Le Sappey (Haute-Savoie)

Re: Antenne sous toiture en Alsace

Messagepar oasis69 » 20 Nov 2019 22:05

Bonsoir Julien, et merci. :Couc:

J'habite 68480 LUTTER, je suis au pied du massif du jura (coté Suisse)

Le câblage n'est pas encore fait. Le câble coaxial est acheté, et il ne reste plus qu'a le tirer dans les gaines de 20 qui elles sont déjà en place.
oasis69
Petit ver
Petit ver

Messages: 17
Inscription: 20 Nov 2019 18:29

Re: Antenne sous toiture en Alsace

Messagepar bernard7715 » 20 Nov 2019 23:31

oasis69 a écrit:Je sais que l'idéal étant sur toiture, je ne souhaite pas pour la simple et bonne raison que mon toit est très pentu et d'accès difficile voir dangereux.

Vue les niveaux signaux donné par ton évaluation, il serait préférable de placé ton antenne en extérieur; une antenne peut être fixé sur un mur comme sur ces photos.




Dans des combles le champ de réception n'est pas homogène, la réception avec antenne traditionnelle se trouve perturbée.
C'est pour cela que l'on conseil l’installation d'une antenne panneaux.

Une antenne panneau ressemble a cela

De plus il te faudra un prérempli.

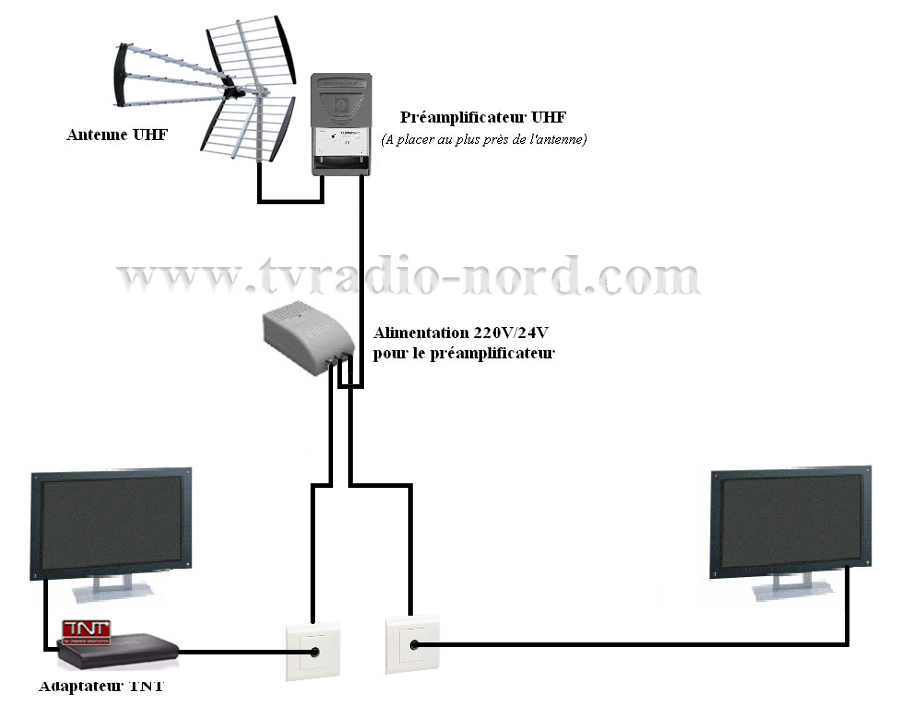

Ton installation devra être construite comme sur ce schéma.


Modérateur des forums TVNT
Avatar de l’utilisateur
bernard7715
Administrateur
Administrateur

Messages: 18626
Inscription: 14 Jan 2009 02:51
Localisation: combs la ville

Re: Antenne sous toiture en Alsace

Messagepar oasis69 » 21 Nov 2019 00:53

Merci pour ces précisions, mais je pense tout de même placer l'antenne sous comble.

Existe t il des antennes panneaux plus performantes que d'autres ?
laquelle me conseilleriez vous ?

De même pour le préamplificateur, lequel me conseillez vous ?

Merci
oasis69
Petit ver
Petit ver

Messages: 17
Inscription: 20 Nov 2019 18:29

Re: Antenne sous toiture en Alsace

Messagepar kiki37 » 21 Nov 2019 00:59

"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)

Image ...Image ...Image

modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 19755
Inscription: 03 Nov 2014 10:30

Re: Antenne sous toiture en Alsace

Messagepar oasis69 » 21 Nov 2019 09:07

Merci pour ces propositions.

Concernant les antennes panneaux, celle à 88e (double panneau) apporte t elle vraiment un gain significatif par rapport à une simple panneau qui sont à moins de 30e ?
oasis69
Petit ver
Petit ver

Messages: 17
Inscription: 20 Nov 2019 18:29

Re: Antenne sous toiture en Alsace

Messagepar marceljack » 21 Nov 2019 13:05

oasis69 a écrit:Merci pour ces propositions.
Concernant les antennes panneaux, celle à 88e (double panneau) apporte t elle vraiment un gain significatif par rapport à une simple panneau qui sont à moins de 30e ?
Bonjour,
Elle apporte 3 dB de plus en gain et un peu plus de directivité, ce qui n'est vraiment utile qu'en zone de réception difficile ou si des émetteurs en direction proche de l'émetteur visé peuvent gêner.
Mais elle est certainement plus difficile à loger dans des combles.
Installation TNT: Paris: VTU50 collective 21-60 / Royan: Lambda 9 + préampli
TV HD: Thomson FE9234B, Philips 39PFL3807, Acer AT2356,
PC: Pinnacle PCTV310i & 310e, Technaxx DVB-S3, Techgear Diversity Stick, Terratec TStick+
marceljack
Brigades du Tigre
Brigades du Tigre

Messages: 20333
Inscription: 06 Oct 2005 17:59
Localisation: 75019 PARIS

Re: Antenne sous toiture en Alsace

Messagepar julien74 » 21 Nov 2019 17:03

Bonsoir, :Couc:

Tu as une vu bien dégagée vers le Nord en direction de Mulhouse ou bien alors tu as des maisons autour de la tienne qui te bouchent la vue? :wink:
Si la vue est bien dégagée vers le Nord il n'est pas impossible que tu captes la TNT de Mulhouse dans les combles, sinon tu peux fixer l'antenne en façade contre le mur extérieur de ta maison.

Je sais que l'émetteur de Mulhouse n'est pas à vu à Alktirch, tu es plus au Sud d'Alktirch donc tu ne peux pas voir le pylône de visu mais il est probable que tu le captes.

Tu veux uniquement la TNT française?
Tu n'es pas spécialement intéressé par la TNT allemande?
Avatar de l’utilisateur
julien74
Brigades du Tigre
Brigades du Tigre

Messages: 58488
Inscription: 12 Avr 2006 17:50
Localisation: Le Sappey (Haute-Savoie)

Re: Antenne sous toiture en Alsace

Messagepar oasis69 » 21 Nov 2019 20:07

Bonsoir,

Non je suis également intéressé par la TNT allemande car ma femme est allemande. Mais ce n'est pas primordiale pour elle.

Dois je dans un premier temps acheter que l'antenne pour faire un essai, et ensuite acheter l'ampli si besoins ?
Ou pensez vous que l'utilisation d'un ampli sera obligatoire dans ma situation ?

Non la maison n'est pas trop entourée par d'autre, et les combles devrait être un peu plus haut que la maison d’à coté.
Et non effectivement je ne vois pas de visu le pylône de Mulhouse.

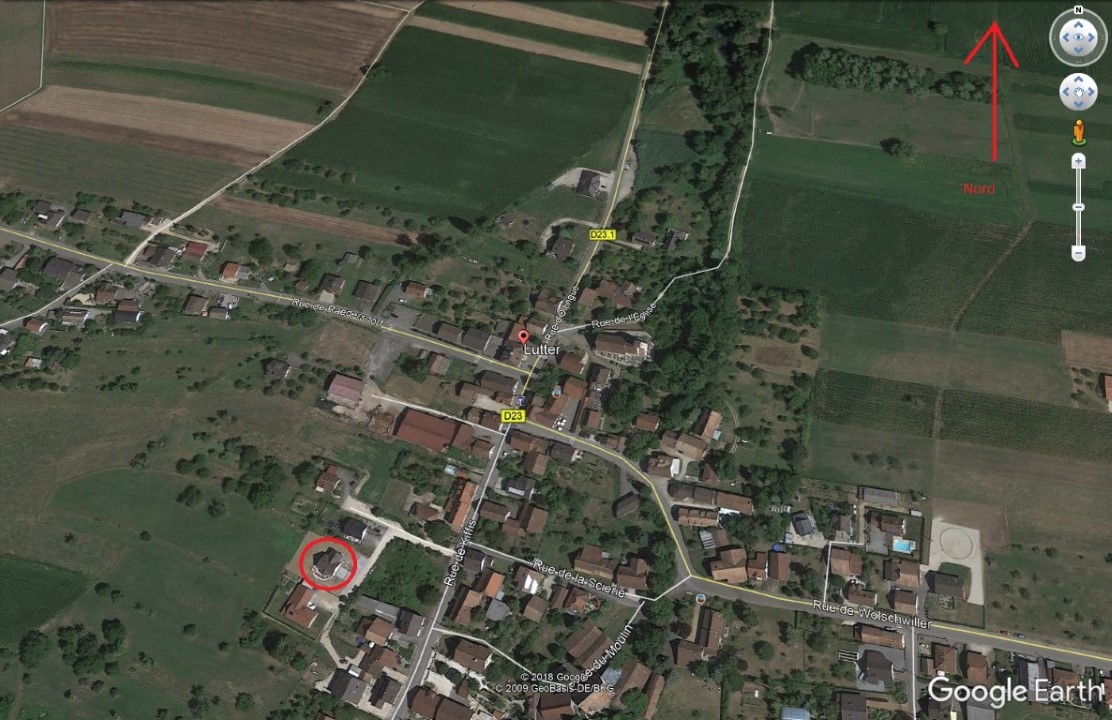

Voici une photo aérienne de ma maison par rapport au nord.
