[Topic unique] Aston Simba HD (Fransat)

Les matériels de réception par satellite

Re: [Topic unique] Aston Simba HD (Fransat)

Messagepar marceljack » 12 Déc 2017 14:05

Le composant en question doit être un contrôleur d'alim à découpage avec Mosfet de puissance intégré.
D'après le logo F il s'agit d'un produit Fairchild semiconductor mais je ne trouve pas sur leur site de produit qui commence par DB15BL ou FDB15BL ...
Il est assez probable qu'outre le fusible et ce circuit le pont de diodes de redressement secteur soit HS (ou une partie des diodes si ce sont des diodes séparées).
Ce point est assez facile à vérifier.
Modérateur des forums tvnt.net

Installation TNT: Paris: VTU50 collective 21-60 / Royan: Lambda 9 + préampli
TV HD: Thomson FE9234B, Philips 39PFL3807, Acer AT2356,
PC: Pinnacle PCTV310i & 310e, Technaxx DVB-S3, Techgear Diversity Stick, Terratec TStick+
marceljack
Brigades du Tigre
Brigades du Tigre

Messages: 22758
Inscription: 06 Oct 2005 17:59
Localisation: 75019 PARIS

Re: [Topic unique] Aston Simba HD (Fransat)

Messagepar S032 » 12 Déc 2017 16:15

Très grand merci marceljack pour cette information qui recoupe quelque peu celle que j'avais trouvée et qui parlait d'alimentation à découpage. Par contre je ne connaissais absolument pas ce composant à 6 pattes d'aspect "transistor" ou "thyristor" avec + de papattes.
Merci aussi pour l'identification fabriquant. Je vais approfondir les recherches. Ce composant nettement cramé et le fusible (HS) sont déjà déposés. Il Peut y avoir d'autre dégâts mais les seules traces visibles se trouvaient à la base du composant non identifié.
Merci pour l'aide.
A suivre.
Cordialement.
S032
Petit ver
Petit ver

Messages: 14
Inscription: 11 Déc 2017 21:22

Re: [Topic unique] Aston Simba HD (Fransat)

Messagepar S032 » 12 Déc 2017 18:11

Bonsoir.
Voici donc la pièce tant recherchée. C'est une galère. Pourtant le "f" semble bien correspondre à Fairchild semiconductor.
Si vous avez des infos je reste preneur. L'assistance ASTON reste silencieuse pour le moment.

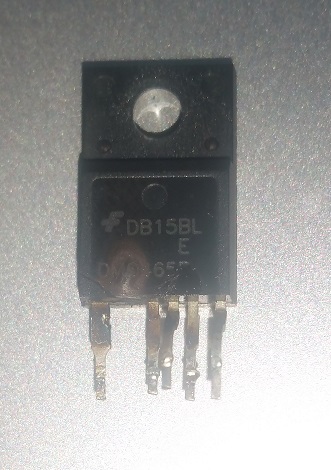

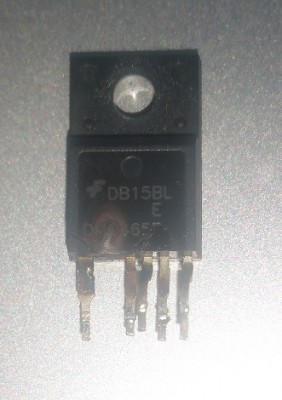

La bête extraite de son "radiateur"
S032
Petit ver
Petit ver

Messages: 14
Inscription: 11 Déc 2017 21:22

Re: [Topic unique] Aston Simba HD (Fransat)

Messagepar S032 » 12 Déc 2017 18:12

Je précise qu'il y avait bien 6 pattes à l'origine et déployée sur deux rangs mais la surtension a fait des dégâts. A priori 3 diodes ont aussi fait les frais.
Cordialement.
S032
Petit ver
Petit ver

Messages: 14
Inscription: 11 Déc 2017 21:22

Re: [Topic unique] Aston Simba HD (Fransat)

Messagepar marceljack » 12 Déc 2017 19:16

Je pense qu'il pourrait s'agir d'un produit Fairchild similaire au FSDM0565RB (Fairchild fait maintenant partie de ON semiconductor).
Il correspond en fonctionnalité, boitier et nombre de broches mais pas du tout en référence...
Peut-être un produit à marquage "custom" ?

Ci-joint un lien sur sa data sheet qui indique entre autres un schéma-type d'alimentation.
http://www.onsemi.com/pub/Collateral/FSDM0565RB-D.pdf

On le trouve chez son distributeur Mouser:
https://www.mouser.fr/ProductDetail/ON- ... GB9xxbg%3d
Tu pourrais peut-être l'interroger (ainsi que On semi eux-mêmees) sur le marquage de ton produit pour savoir si ça lui dit quelque chose ...
Modérateur des forums tvnt.net

Installation TNT: Paris: VTU50 collective 21-60 / Royan: Lambda 9 + préampli
TV HD: Thomson FE9234B, Philips 39PFL3807, Acer AT2356,
PC: Pinnacle PCTV310i & 310e, Technaxx DVB-S3, Techgear Diversity Stick, Terratec TStick+
marceljack
Brigades du Tigre
Brigades du Tigre

Messages: 22758
Inscription: 06 Oct 2005 17:59
Localisation: 75019 PARIS

Re: [Topic unique] Aston Simba HD (Fransat)

Messagepar S032 » 13 Déc 2017 10:38

Bonjour et merci à toi pour toutes ces recherches qui recoupent les miennes.

En fait j'ai trouvé cette référence FSDMRB0565RB chez comptoirelectronic.fr. Il est précisé dans le descriptif "Replace Devices : FSCM0765R et FSDM0765RB"

Chez MOUSER j'ai la référence fabriquant FSQ0765RQWDTU (ON Semi conductor/Fairchild) qui remplacerait la précédente.
J'étudie la compatibilité de ces produits. (Description MOUSER : Convertisseur CA/CC SMPS Power Switch)

Au plaisir.
Je vous tiens informé des avancées..... s'il y en a !
S032
Petit ver
Petit ver

Messages: 14
Inscription: 11 Déc 2017 21:22

Re: [Topic unique] Aston Simba HD (Fransat)

Messagepar bernard7715 » 13 Déc 2017 12:19

S032 a écrit:Je précise qu'il y avait bien 6 pattes à l'origine et déployée sur deux rangs mais la surtension a fait des dégâts. A priori 3 diodes ont aussi fait les frais.
Cordialement.


Un conseil pas de petite économie, remplace l'ensemble du pont le diodes, car la diode qui te semble bonne. est certainement fragilisé.
modérateur des forums TVNT

Combs la ville 77380 a 30km de la Tour Eiffel et 50km de Sens Gisy-les-Nobles, antenne dans les combles.
Auvergne, Malbo: réception TNT Labastide du Haumont, le PIc du midi(+350km), Saint-Flour- Vabres, Sainte-Geneviève-sur-Argences, Millau - Lévézou.
Avatar de l’utilisateur
bernard7715
Administrateur
Administrateur

Messages: 23090
Inscription: 14 Jan 2009 02:51
Localisation: combs la ville

Re: [Topic unique] Aston Simba HD (Fransat)

Messagepar BAISIN » 13 Déc 2017 18:09

C'est un peu la raison pour laquelle je n' aime pas les box labellisés FRANSAT ou TNTSAT, car ils y mettent des composants qui ne sont pas référencés, pour qu' on ne puisse pas réparer soi même le box.
BAISIN
Mammouth
Mammouth

Messages: 7563
Inscription: 09 Aoû 2009 20:18
Localisation: Grenoble

Re: [Topic unique] Aston Simba HD (Fransat)

Messagepar S032 » 13 Déc 2017 18:38

Bonsoir à tous.
Finalement le pont de diode est testé et tout est OK (appareil adapté à la mesure).
Tout semble donc se concentrer sur cette pièce et son fusible qui en fait est un ralenti, ceci pouvant expliquer cela.
J'ai finalement passé le composant inconnu sous le feu d'un éclairage led et une grosse loupe. Dans la partie "cramée" je peux distinguer sous le F suivi de DB15BL avec dessous un E et encore dessous DM0465R.
Grâce a ce dernier constat la référence de la pièce apparaît être DM0465R qui en recherche me donne des composants similaires. J'ai cependant interrogé le fabricant par mail sans certitude de réponse, ainsi que certains fournisseurs avec cette référence pour obtenir du compatible.
Je poursuis mes investigations.... Je précise que la recherche conduit aux références découvertes par maceljack et moi donc.... bon signe.
bonne soirée.
S032
Petit ver
Petit ver

Messages: 14
Inscription: 11 Déc 2017 21:22

Re: [Topic unique] Aston Simba HD (Fransat)

Messagepar Franck Morin » 13 Déc 2017 19:17

j'ai trouvé un tutoriel de réparation d'alim Aston ici.
http://www.dzsat.org/forum/f146/depannage-alimentation-simba-334670.html
ce n'est pas la même génération de produit (alim intégrée à la carte mère), mais vaut peut-être le coup d'être lu.
Clés USB Ran T Stick+, RTL-SDR, August T210 - Axil RT0407HD/RT0420T2 - Strong SRT8209 ; Tour Eiffel collective et intérieure + TNT câble SFR.
RNT sur Sony XDR-P1DBPB, C10, Pure Elan Connect et PC avec DABplayer/QIRX -- Sites d'émission DAB+ -- Modérateur des forums de TVNT.net
Avatar de l’utilisateur
Franck Morin
Administrateur
Administrateur

Messages: 17168
Inscription: 24 Juin 2005 10:26
Localisation: 78-Chatou
