Bouteilles SECAM

Différents standards (PAL, SECAM, NTSC), histoire et évolution de la TV analogique...

Re: Bouteilles SECAM

Messagepar Eric 27 » 17 Avr 2017 20:51

C'est fort possible, j'ai peu mis en tension l'appareil car il est surchargé de poussières à l'intérieur ! Un petit coup de compresseur ne fera pas de mal. Ça risque d'être drôle pour identifier le portier couleur dans un aussi vieux poste où les circuits et les câbles sont très compactés et désordonnés --|--
TV Quatre, la télévisionnaire !
Eric 27
Petit ver
Petit ver

Messages: 28
Inscription: 22 Jan 2009 11:24

Re: Bouteilles SECAM

Messagepar kiki37 » 17 Avr 2017 21:03

donnes_nous la référence de ton trinitron, pour essayer d'avoir le schéma...
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)
modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Brigades du Tigre
Brigades du Tigre

Messages: 10831
Inscription: 03 Nov 2014 11:30

Re: Bouteilles SECAM

Messagepar Eric 27 » 17 Avr 2017 21:10

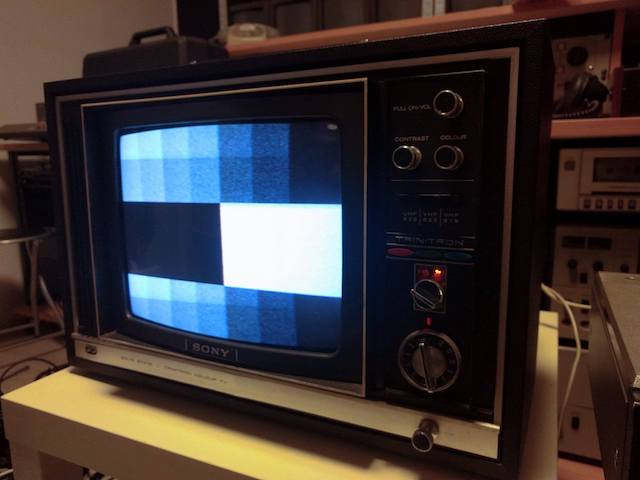

C'est un KV-1220DF.

TV Quatre, la télévisionnaire !
Eric 27
Petit ver
Petit ver

Messages: 28
Inscription: 22 Jan 2009 11:24

Re: Bouteilles SECAM

Messagepar bernard7715 » 17 Avr 2017 22:31

Eric 27 a écrit:Un petit coup de compresseur ne fera pas de mal. Ça risque d'être drôle pour identifier le portier couleur dans un aussi vieux poste où les circuits et les câbles sont très compactés et désordonnés
Léger avec le compresseur, le jet ne doit être pas trop prés des composants.
Eric 27 a écrit:Ça risque d'être drôle pour identifier le portier couleur
kiki37 a écrit: le réglage du portier était fait par un potentiomètre; un faux contact ou une poussière sur celui-ci suffit alors pour désaccorder ce portier

Fait un repère au feutre sur le circuit avant de dérégler le potar au cas ou te devrais revenir en arrière.

Le schéma du KV-1220DF se trouve derriere ce lien https://www.doctsf.com/documents/afficher_document.php?num_doc=52418&num_fic=1
Combs la ville 77380, alt.85m -antenne dans les combles- 30km de la Tour Eiffel.
Cantal-Malbo15230, alt. 1115m - ant. Lambda9- émetteurs reçus: Labastide du Haumont 53km, Truc de Fortunio 70km , Vabres 37km, Audix 142km, le Pic du midi 308km.
Avatar de l’utilisateur
bernard7715
Brigades du Tigre
Brigades du Tigre

Messages: 16987
Inscription: 14 Jan 2009 03:51
Localisation: combs la ville

Re: Bouteilles SECAM

Messagepar Eric 27 » 18 Avr 2017 15:27

Merci pour le schéma ! J'imagine que le réglage incriminé doit être du côté de la carte CD ? Je vois des termes comme R-Y KILLER, IDENT, COLOUR LEVEL ADJ…
Dernière édition par Eric 27 le 18 Avr 2017 16:33, édité 1 fois.
TV Quatre, la télévisionnaire !
Eric 27
Petit ver
Petit ver

Messages: 28
Inscription: 22 Jan 2009 11:24

Re: Bouteilles SECAM

Messagepar Marc2 » 18 Avr 2017 16:31

Marrant l'ampli audio final en classe A alimenté en 115V avec transformateur...
Avatar de l’utilisateur
Marc2
Etalon
Etalon

Messages: 1447
Inscription: 30 Oct 2007 00:45

Re: Bouteilles SECAM

Messagepar kiki37 » 19 Avr 2017 19:13

Eric 27 a écrit:Merci pour le schéma ! J'imagine que le réglage incriminé doit être du côté de la carte CD ? Je vois des termes comme R-Y KILLER, IDENT, COLOUR LEVEL ADJ…


moi j'irais voir du coté de VR905 qui de plus à l'air couplé avec un commutateur (qui coupe la chroma ?)
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)
modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Brigades du Tigre
Brigades du Tigre

Messages: 10831
Inscription: 03 Nov 2014 11:30

Re: Bouteilles SECAM

Messagepar Eric 27 » 20 Avr 2017 17:29

Je vais démonter la bête ce week-end, je vous tiens au courant :wink:
TV Quatre, la télévisionnaire !
Eric 27
Petit ver
Petit ver

Messages: 28
Inscription: 22 Jan 2009 11:24

Re: Bouteilles SECAM

Messagepar Eric 27 » 01 Mai 2017 09:51

kiki37 a écrit:moi j'irais voir du coté de VR905 qui de plus à l'air couplé avec un commutateur (qui coupe la chroma ?)

J'ai regardé le schéma, en fait, VR905 c'est le réglage couleur en façade, pas certain que ce soit la source du problème.
TV Quatre, la télévisionnaire !
Eric 27
Petit ver
Petit ver

Messages: 28
Inscription: 22 Jan 2009 11:24

Re: Bouteilles SECAM

Messagepar kiki37 » 01 Mai 2017 10:49

j'aurais plutôt pensé à VR901 pour le réglage de la couleur en façade ( d'ailleurs sur le schéma, il est hors de la platine !) :? .
de toute façon, VR905 est couplé avec un commutateur qui coupe la couleur, il faudrait peut-être voir de ce coté là
