Branchement antenne

par **adt30** » 24 Juil 2018 19:19

Bonjour,

Je ne sais trop si ma question est à la bonne place et si je suis sur le bon forum, mais mes recherches sont restées vaines. Pour autant je pense qu'il y aura bien un connaisseur en antenne qui pourra me renseigner.

Actuellement je reçois très bien, sauf les jours de pluie...) avec une antenne de fortune (un carré de 11 cm directement sur l'âme du coaxial)...

Je viens de récupérer une "vraie" antenne... incomplète. en effet il manque le boitier où connecter le fil. Savez vous si je peux connecter directement mon fil et si oui où cela, ? l'âme la grille ? et la masse sur le reste ??? Ou bien il manque vraiment un élément spécifique et autant acheter du neuf...

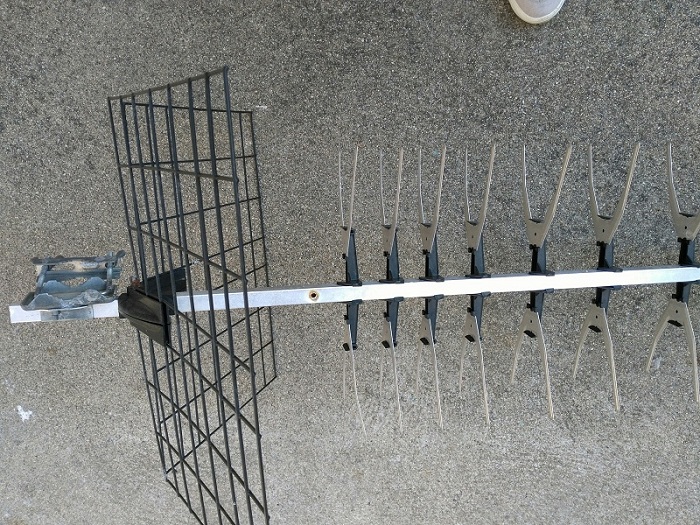

en pièce jointe une photo de l'antenne.

André
Merci de votre réponse.

par **quax06** » 24 Juil 2018 19:30

Bonsoir,
non il te faut le dipôle de connexion,où se branche le câble.
Regarde là,il y a une photo dans le premier post... :wink:

Cdlt

par **julien74** » 24 Juil 2018 19:45

Bonsoir et bienvenue à toi sur le forum, :Couc:

Où es-tu dans le Gard? :wink:

A quoi ressemble ton antenne carrée actuelle?

par **marceljack** » 24 Juil 2018 19:49

quax06 a écrit:Bonsoir,
non il te faut le dipôle de connexion,où se branche le câble.

+1
C'est l'élément essentiel de l'antenne, les autres sont des "accessoires" destinés à augmenter ses performances (gain et directivité).

Le boitier de connexion qui maintient le dipôle se fixe sur le trou qu'on voit entre le réflecteur et le premier directeur.

Même si ce n'est que deux bouts de métal et un boitier, ce n'est pas évident à réaliser si tu n'en trouves pas un tout fait (pas forcément le même).

par **adt30** » 24 Juil 2018 21:10

Merci pour vos réponses instructives

Je vais donc me débarrasser de cette chose inutile si la réalisation d'un dipôle n'est pas aisée...

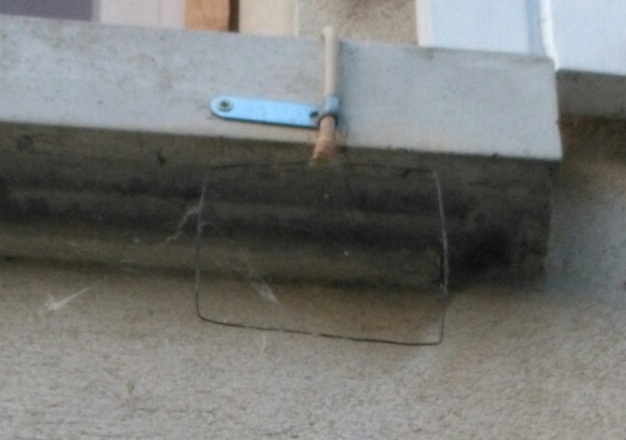

Pour répondre à Julien, je suis dans la périphérie Sud d'Alès. Et mon antenne actuelle c'est ça, orientée vers le Mont Bouquet :

ça marche même avec les toiles d'araignée... ça n'aime pas trop le vent, la pluie et les branches qui bougent mais je reçois toute la gamme impeccable par beau temps. De temps à autre faut refaire un scan...

par **julien74** » 24 Juil 2018 22:09

Ah oui André c'est une antenne préhistorique ça

Ton antenne est reliée à juste 1 seule télé?
Tu vis en maison ou en immeuble?
Tu n'as pas d'antenne râteau sur le toit?
Tu vois de visu le mont Bouquet depuis ta fenêtre?

par **adt30** » 24 Juil 2018 23:48

julien74 a écrit:Ah oui André c'est une antenne préhistorique ça

Ton antenne est reliée à juste 1 seule télé?
Tu vis en maison ou en immeuble?
Tu n'as pas d'antenne râteau sur le toit?
Tu vois de visu le mont Bouquet depuis ta fenêtre?

En fait, j'en ai fabriqué 1 par tv (4 en tout)
Maison de location, pas de râteau car le proprio nous avais dit qu'il fallait passer par le satellite sauf à avoir un mât de 18 m au -dessus de la maison, ses infos remontaient à 40 ans en arrière... donc on a investi dans parabole, démodulateur SD, etc. et au passage de la HD j'ai cherché une autre solution parce que 4 décodeurs HD ça faisait cher... c'est là que j'ai capté que je pouvais capter la TNT... et fais un essai concluant que j'ai multiplié par 4.

Le mont Bouquet n'est pas visible, à 16 km derrière des collines. 3 des antennes pointent dessus avec environ 15 m de câble à chacune. Mais l'antenne que j'ai prise en photo pointe sur un émetteur de Nîmes à environ 35km à vol d'oiseau, toutes les chaines ne passent pas aisément sur celle là avec ses 4 mètres de câble et un rideau d'arbres au fond du jardin...

En mettant le tout sur une bonne antenne vers le mont Bouquet et un répartiteur pour les 4 ça devrait marcher non ?

par **Anonymous** » 25 Juil 2018 00:06

Bonsoir et bienvenue
Bravo. Preuve que l'antenne caravane n'est pas la panacée universelle

Manifestement ton proprio est un guignol .
Du coup tes antennes ont un grave défaut elles sont discrètes.
Dans une config analogue une antenne panneau suspendue par une boucle de ficelle sous le tablier de la fenetre
me semblerait bien.
