Branchements matériel TNT

Je ne reçois rien... Il me manque des chaînes... J'ai des coupures d'image et de son...

Branchements matériel TNT

Messagepar IJulienI » 08 Nov 2017 09:48

Bonjour à tous,

Je viens de recevoir le matériel nécessaire pour l'installation de la TNT dans les combles de notre maison.
Comme je suis novice en la matière, je préfère directement prendre de bons conseils.
Pour info mon antenne sera placé dans les combles et mon câble coaxial arrivera jusqu'à un répartiteur TV placé dans un DTI équipé d'une prise de courant.
Pouvez-vous m'indiquer les branchements intermédiaires à effectuer avec le matériel en photos ci-joint.
Merci d'avance

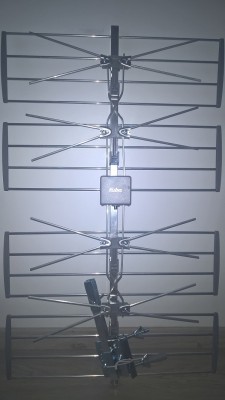

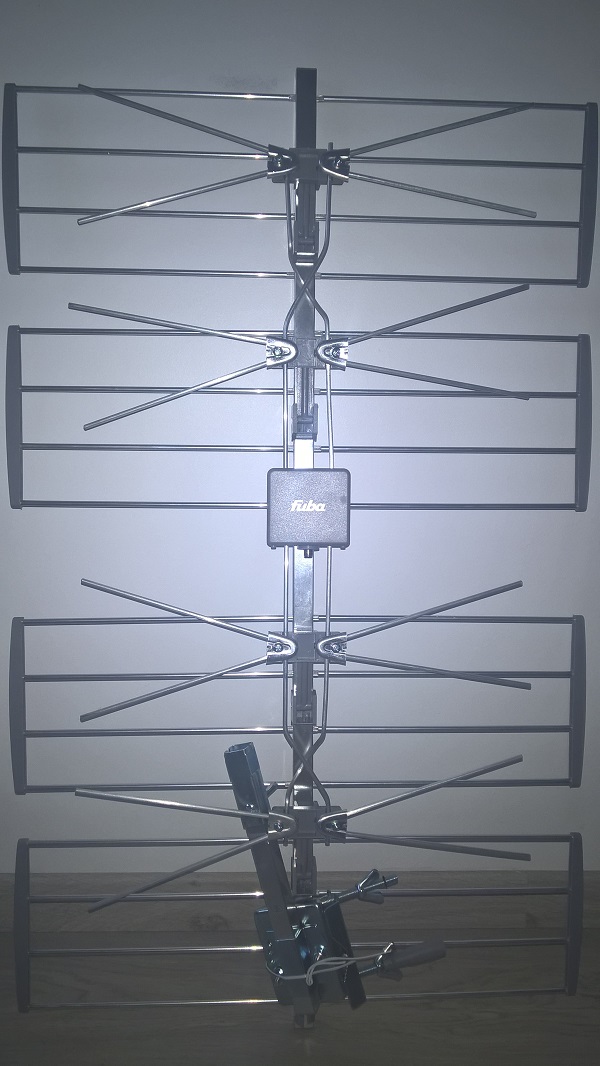

Antenne Panneau FUBA DAT920 LTE

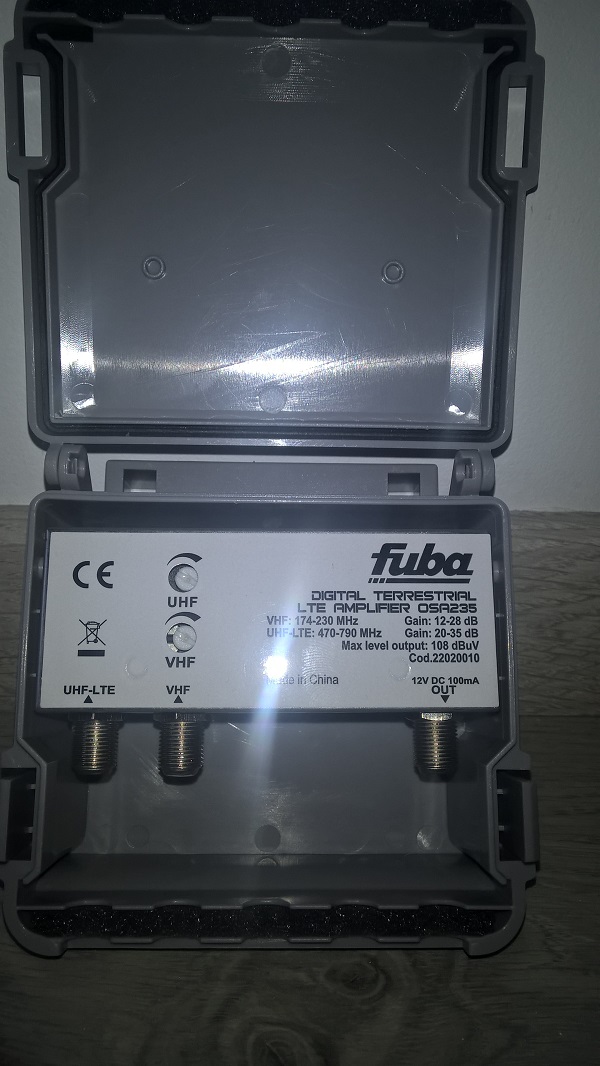

Amplificateur FUBA OSA235

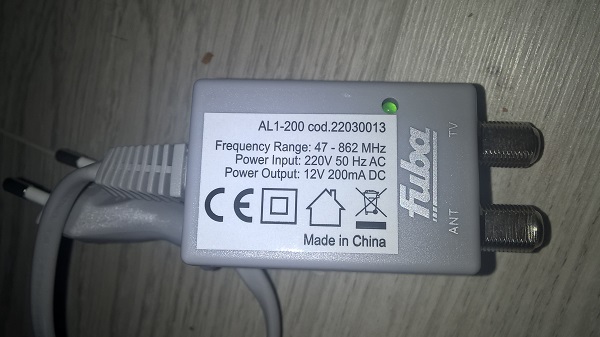

Alimentation AL1-200
IJulienI
Petit ver
Petit ver

Messages: 13
Inscription: 04 Oct 2017 08:38

Re: Branchements matériel TNT

Messagepar kiki37 » 08 Nov 2017 10:49

Bonjour
voilà le schéma. Je n'ai pas représenté le répartiteur car tu n'as pas dit combien de téléviseurs tu comptais brancher
utiliser du câble 17VATC
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)

modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 37215
Inscription: 03 Nov 2014 10:30

Re: Branchements matériel TNT

Messagepar IJulienI » 08 Nov 2017 11:18

Merci beaucoup c'est exactement ce que je voulais
Une seule question : A quoi sert la sortie VHF dans l'ampli et si il n'y pas d'utilité, est ce que je dois mettre un bouchon ?

Au passage c'est un répartiteur 6 sorties/1entrée dont 5 sorties déjà branchées par mes 5 prises TV.
Il ne me reste plus qu'à placer le bouchon 75ohm sur la 6ème sortie que j'ai également commandé.

J'ai le câble qu'il faut également.
Y'a plus qu'à...

Encore merci
IJulienI
Petit ver
Petit ver

Messages: 13
Inscription: 04 Oct 2017 08:38

Re: Branchements matériel TNT

Messagepar kiki37 » 08 Nov 2017 11:45

IJulienI a écrit:Une seule question : A quoi sert la sortie VHF dans l'ampli et si il n'y pas d'utilité, est ce que je dois mettre un bouchon ?

Ce n'est pas une sortie, c'est une entrée pour y raccorder une antenne VHF du temps où cette gamme d'onde était utilisée pour la télévision (1ère chaine noir & blanc, de l'origine jusqu'en 1983, puis Canal+ de 1984 à 2010 où les émetteurs TV VHF ont été éteints).
La gamme d'onde VHF est maintenant réservée pour la RNT.
inutile d'y mettre un bouchon
IJulienI a écrit:Au passage c'est un répartiteur 6 sorties/1entrée dont 5 sorties déjà branchées par mes 5 prises TV.
Il ne me reste plus qu'à placer le bouchon 75ohm sur la 6ème sortie que j'ai également commandé.

6 sorties, ça fait beaucoup d'affaiblissement, j'espère que la puissance de la réception sera suffisante....
Comptes-tu utiliser toutes les sorties ?
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)

modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 37215
Inscription: 03 Nov 2014 10:30

Re: Branchements matériel TNT

Messagepar IJulienI » 08 Nov 2017 12:39

J'ai des prises antenne TV dans chaque chambre soit 3 + 1 dans le salon + 1 dans le bureau.
L'électricien a branché toutes les sorties de mes antennes dans le répartiteur.
On a peut être prévu large mais pour l'instant il y a 3 TV dont une branchée sur une BOX qui reçoit le signal par ADSL.
Pour conclure seuls 2 TV doivent recevoir la TNT. Si ça ne passe pas, je débrancherai 2 sorties et je mettrais des bouchons ?

C'est les résultats que j'ai chez moi.

TNT TERRESTRE FRANCE
61.3 dBuV sig:4/5 | NANCY
Réception possible à cet endroit.
R1 53H 324° 22.9km 60.4dBuV (87.8dBuV/m) | (France2, France3, France4, France O)
R2 26H 324° 22.9km 60.5dBuV (85dBuV/m) | (BfmTv, D8, D17, Gulli, iTélé)
R3 23H 324° 22.9km 62.9dBuV (86.9dBuV/m) | (Canal+, Canal+ Cinéma, Canal+ Sport, LCI SD, Paris Première SD, Planète+)
R4 22H 324° 22.9km 63.0dBuV (86.9dBuV/m) | (6Ter, Arte, France5, M6, W9, )
R6 52H 324° 22.9km 60.4dBuV (87.8dBuV/m) | (LCP Public Sénat, NT1, NRJ12, TMC, TF1)
R7 51H 324° 22.9km 60.5dBuV (87.8dBuV/m) | (Chérie25, HD1, Equipe 21, Numero 23, RMC Découverte)

48.1 dBuV sig:3/5 | SARREBOURG
Réception possible à cet endroit.
R1 50H 94° 57.3km 46.8dBuV (74dBuV/m) | (France2, France3, France4, France O)
R2 26H 94° 57.3km 48.2dBuV (72.6dBuV/m) | (BfmTv, D8, D17, Gulli, iTélé)
R3 23H 94° 57.3km 48.8dBuV (72.9dBuV/m) | (Canal+, Canal+ Cinéma, Canal+ Sport, LCI SD, Paris Première SD, Planète+)
R4 22H 94° 57.3km 49.0dBuV (72.8dBuV/m) | (6Ter, Arte, France5, M6, W9, )
R6 25H 94° 57.3km 48.6dBuV (72.9dBuV/m) | (LCP Public Sénat, NT1, NRJ12, TMC, TF1)
R7 34H 94° 57.3km 47.6dBuV (73dBuV/m) | (Chérie25, HD1, Equipe 21, Numero 23, RMC Découverte)

34.8 dBuV sig:1/5 | DOMBASLE-SUR-MEURTHE
Réception trop faible à cet endroit.
R6 25V 342° 9.5km 34.8dBuV (59.1dBuV/m) | (LCP Public Sénat, NT1, NRJ12, TMC, TF1)
IJulienI
Petit ver
Petit ver

Messages: 13
Inscription: 04 Oct 2017 08:38

Re: Branchements matériel TNT

Messagepar kiki37 » 08 Nov 2017 14:43

IJulienI a écrit:Pour conclure seuls 2 TV doivent recevoir la TNT. Si ça ne passe pas, je débrancherai 2 sorties et je mettrais des bouchons ?

non, car câbles branchés ou non, l'atténuation du répartiteur reste la même. Il faudrait alors le remplacer par un 2 directions.

Mais au vu des niveaux reçus, ça devrait être bon : tout dépend de la "perméabilité" de la couverture
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)

modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 37215
Inscription: 03 Nov 2014 10:30

Re: Branchements matériel TNT

Messagepar IJulienI » 08 Nov 2017 17:56

Ok
Merci pour toutes les infos
IJulienI
Petit ver
Petit ver

Messages: 13
Inscription: 04 Oct 2017 08:38

Re: Branchements matériel TNT

Messagepar IJulienI » 09 Nov 2017 18:40

Bonjour,

Je viens d'effectuer le montage de mon antenne dans les combles, je reçois quasi toutes les chaînes sauf 6Ter, Arte, France5, M6 et W9 qui correspondent à R4

Pourquoi alors que les autres chaînes fonctionnent très bien ?

Merci d'avance
IJulienI
Petit ver
Petit ver

Messages: 13
Inscription: 04 Oct 2017 08:38

Re: Branchements matériel TNT

Messagepar Emmebel » 09 Nov 2017 18:47

Reçois-tu la chaine d'information LCI (numéro 26) ??
    Modérateur des forums TVNT
Avatar de l’utilisateur
Emmebel
Administrateur
Administrateur

Messages: 10702
Inscription: 26 Mar 2006 12:31
Localisation: Caen, en Normandie

Re: Branchements matériel TNT

Messagepar IJulienI » 09 Nov 2017 18:57

Oui je la reçois.
Aussi je recevais toutes les chaînes de la TNT avec une simple antenne d'intérieure
