Calcul d'une antenne dipôle

Pour exposer ou enrichir ses connaissances techniques sur le sujet...

Re: Calcul d'une antenne dipôle

Messagepar Mario78 » 15 Déc 2010 17:24

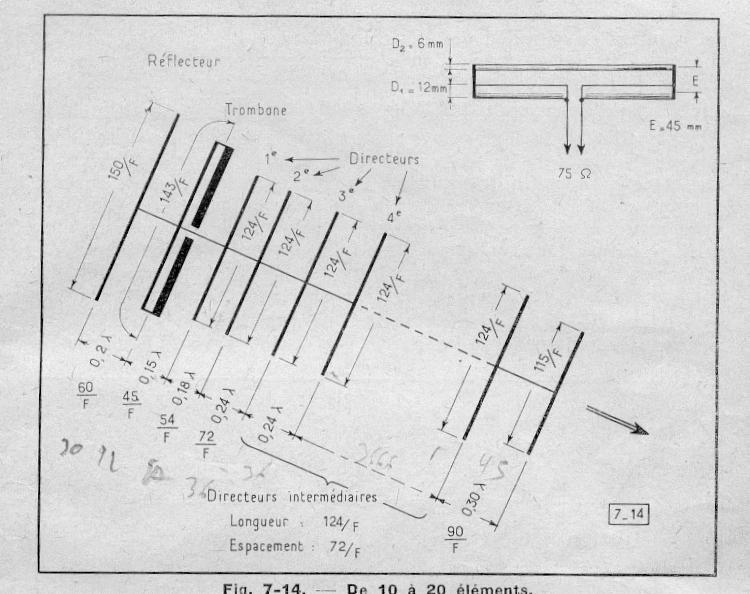

tu peux aussi construire cette antenne

je n'ai pas inventé les systèmes PALM et SECALM
Avatar de l’utilisateur
Mario78
Etalon
Etalon

Messages: 1355
Inscription: 19 Fév 2009 22:31

Re: Calcul d'une antenne dipôle

Messagepar Ford Prefect » 15 Déc 2010 20:45

Bonsoir
Il faut éviter de ressortir des descriptions anciennes ou a usage radioamateurs qui concernent d'excellentes
antennes a bande étroite totalement incompatibles avec la TNT dans 99% des cas.
Don't Panic
Modérateur des forums de TVNT.net
Avatar de l’utilisateur
Ford Prefect
Brigades du Tigre
Brigades du Tigre

Messages: 9963
Inscription: 28 Aoû 2005 21:50
Localisation: Beauvais 60

Re: Calcul d'une antenne dipôle

Messagepar Crassus » 16 Déc 2010 10:13

poillaineux a écrit: si tu veux mettre l'antenne à l'extérieur, le raccord des éléments du dipole avec le cable coaxial doit être étanche et isolé électriquement. :

Bonjour Poillaineux
Je sais: Un boitier avec une connexion F ?
Je sais pas comment faire ce genre de branchement: Il faut visser, parait-il, le cable coaxial dans la partie femelle; comment est-ce possible ? Le diamètre de mon coax est notoirement inférieur au diamètre intérieur de la prise ! J'ai été habitué aux soudures; là, je ne "sens" pas du tout le truc.
Crassus
Petit ver
Petit ver

Messages: 12
Inscription: 30 Nov 2010 21:46

Re: Calcul d'une antenne dipôle

Messagepar miky01 » 16 Déc 2010 10:36

Tu as pas besoin de mettre un connecteur, ce qu'a expliqué l'ami Poillaineux c'est que c'est mieux d'avoir un dipole en trombonne, ca a des avantages, le gain est par contre le meme, mais ca nécessite un transformateur d'impédance, car un trombone fait 300 Ohms, un dipole 2 brins 75 Ohms, donc utilisable directement sur un coax standard.

Si tu la met a l'extérieur, vaut mieux soigner l'étanchéité, éviter qu l'eau rendre dans le coax... j'ai vu ca avec des coax tellement craquelé que ca goutait 10m plus loin dans le grenier...

Un symetriseur est un transformateur d'impédance 75/300 Ohms qui se trouve dans le boitier de connection du dipole


Mais ca changera pas grand chose dans ton cas, si le gain est pas suffisant il faudra voir pour faire un modèle plus élaboré, ou en acheter une... pour 50€ tu as la Rolls des antennes.
TV par sat - abo C+ Csat (Mediaguard) IPTV fibre FTTH K-Net (100MBs symetrique) & TNTsat - BIS (expiré) - 3 antennes sat et une motorisée - TNT SSR & France, Emeteurs: La Dole, Montrond, Salève, Vesancy.
**** Moderateur forums tvnt.net ****
Avatar de l’utilisateur
miky01
Brigades du Tigre
Brigades du Tigre

Messages: 5745
Inscription: 28 Avr 2007 18:53
Localisation: a 5km de Genève - Ain 01 - Royaume de France

Re: Calcul d'une antenne dipôle

Messagepar poillaineux » 17 Déc 2010 00:13

Crassus Pour ton cas de réception difficile, sauf si tu tiens absolument à la réaliser toi-même, Il éxiste aussi des antenne TNT amplifiées d'extérieur avec un gain de 20 DB pour moins de 20€ http://www.pearl.fr/video/tnt/antennes- ... T2456.html par exemple
Modérateur du forum.
Avatar de l’utilisateur
poillaineux
Brigades du Tigre
Brigades du Tigre

Messages: 1504
Inscription: 14 Mai 2010 01:41
Localisation: Sauvillers ( SOMME) proche Moreuil

Re: Calcul d'une antenne dipôle

Messagepar vidéo-33 » 17 Déc 2010 00:23

dans ce cas il vaut largement mieux une antenne caravane qui a au moins un vrai petit rateau !

il faut éviter à tout prix les antennes plates et désign ...
*** Modérateur forum TVNT ***
Avatar de l’utilisateur
vidéo-33
Brigades du Tigre
Brigades du Tigre

Messages: 22949
Inscription: 13 Avr 2006 15:12
Localisation: Bordeaux Team Modérateur /Forum depuis Janv. 2005

Re: Calcul d'une antenne dipôle

Messagepar poillaineux » 17 Déc 2010 01:21

Ah bon, c'est mieux pour quelle raison ? j'avais pensé que celle-ci http://www.bricodepot.fr/amiens/node/1057801 offrant une large bande, UHF/VHF/FM risquait d'être plus sensible aux parasites et d'être moins indiquée pour la TNT, mais tu pensais peut-être à un autre modèle ?
Modérateur du forum.
Avatar de l’utilisateur
poillaineux
Brigades du Tigre
Brigades du Tigre

Messages: 1504
Inscription: 14 Mai 2010 01:41
Localisation: Sauvillers ( SOMME) proche Moreuil

Re: Calcul d'une antenne dipôle

Messagepar miky01 » 17 Déc 2010 11:25

Le gros soucis de ces antennes "patch" c'est qu'elle ont un dipole qui fait au mieux de 2 ou 3dB et un gros ampli derrière pour cacher la misère....
Un modele "caravanne" sera surement meilleur

c'est pas vraiment le meme résultat que une antenne qui fait 10dB de gain.
Dans les specs tu verra toujours le gain de l'ampli, jamais celui de l'antenne, qui est pourtant le seul qui a une réelle importance :mrgreen:

Donc méfiance en achetant ce genre d'antenne, qui convient que dans les zone de tres bonne réception, meme si la pub prétand le contraire.

Une antenne pro traditionelle, qui a fait ses preuve depuis 40 ans, coute moins de 50€, et il y a pas photo au niveau des perfs en comparaison de ce genre d'antennes.

Et pour ceux qui ont besoin d'une antenne plus discrète, il y a la WISI EE06 qui fait 13dB de gain en antenne panneau, et sans ampli....
TV par sat - abo C+ Csat (Mediaguard) IPTV fibre FTTH K-Net (100MBs symetrique) & TNTsat - BIS (expiré) - 3 antennes sat et une motorisée - TNT SSR & France, Emeteurs: La Dole, Montrond, Salève, Vesancy.
**** Moderateur forums tvnt.net ****
Avatar de l’utilisateur
miky01
Brigades du Tigre
Brigades du Tigre

Messages: 5745
Inscription: 28 Avr 2007 18:53
Localisation: a 5km de Genève - Ain 01 - Royaume de France

Re: Calcul d'une antenne dipôle

Messagepar poillaineux » 17 Déc 2010 14:26

Ok, c'était pas le bon conseil à apporter. En réception difficle, il vaut mieux une antenne avec un gain de 17DBi qu'une antenne caravane de 28db avec ampli incorporé.
Modérateur du forum.
Avatar de l’utilisateur
poillaineux
Brigades du Tigre
Brigades du Tigre

Messages: 1504
Inscription: 14 Mai 2010 01:41
Localisation: Sauvillers ( SOMME) proche Moreuil

Re: Calcul d'une antenne dipôle

Messagepar Crassus » 18 Déc 2010 12:19

Bonjour les enfants, et merci de vous intéresser à mon cas.
Je résume la situation:
-Je ne considère pas que je me trouve en situation de réception difficile; je suis à 10 km de l'émetteur.
-J'ai acheté pour 27 Euros une antenne Europsat ER 5000 qui comporte 9 éléments passifs. L'élément actif est un dipôle, pas un trombone.
-Je ne compte pas la positionner à l'extérieur, sauf si vous insistez...
-Actuellement, le problème qui m'arrête est de fixer un connecteur F mâle (qui ne m'a pas été fourni avec l'antenne) au bout de mon coaxial. Le diamètre du coax est de 5 mm, alors que le diamètre intérieur du connecteur que j'ai acheté séparément est de 6 à 7 mm.
Qu'est-ce que je fais: Je me procure un connecteur de diam inférieur ?
un coax de diamètre supérieur ?
Je bidouille quand même une liaison, en bourrant le vide avec du fil de cuivre ?
Je soude mon coax directement sur le dipôle ?
Ou encore à la sortie du circuit imprimé qui, si j'ai bien compris, est un adaptateur d'impédance ?
(Je compte sur votre indulgence)
