champ (spatial) reception parabole

Les matériels de réception par satellite

champ (spatial) reception parabole

Messagepar letedard » 05 Nov 2018 21:50

bonjour
j'ai une maison neuve que je veux équiper. à priori, je suis quasi obligé de passer par "satellite";
voici 2 rapports d'evaluations tnt;
sig:3/5 | PRIVAS
Réception possible à cet endroit.
R1 58H 41° 9.7km 50.5dBuV (78.4dBuV/m) | (France2, France3, France4, France O)
R2 60H 41° 9.7km 50.4dBuV (78.5dBuV/m) | (BfmTv, D8, D17, Gulli, iTélé)
R3 50H 41° 9.7km 51.0dBuV (78.2dBuV/m) | (Canal+, Canal+ Cinéma, Canal+ Sport, LCI SD, Paris Première SD, Planète+)
R4 55H 41° 9.7km 50.7dBuV (78.3dBuV/m) | (6Ter, Arte, France5, M6, W9, )
R6 37H 41° 9.7km 51.9dBuV (77.7dBuV/m) | (LCP Public Sénat, NT1, NRJ12, TMC, TF1)
R7 49H 41° 9.7km 52.1dBuV (79.2dBuV/m) | (Chérie25, HD1, Equipe 21, Numero 23, RMC Découverte)

l’évaluation de "matnt " de tdf dit "réception difficile"; avec 2 "barres rouges"...

comme d'autres , je souhaite que l'antenne ne soit pas trop visible.

ma question est; quelle est l' étendue du champ spatial nécessaire à une parabole ?
j'ai compris dégagé au sud; sur les 180° autour de la parabole ?
est ce qu'un "obstacle" à une distance de 50 cm, sur 1m de haut, à l'ouest de la parabole , est gênant ?

leté
letedard
Petit ver
Petit ver

Messages: 29
Inscription: 05 Nov 2018 19:41

Re: champ (spatial) reception parabole

Messagepar ronaldo1 » 05 Nov 2018 22:42

Bonsoir,

les données théoriques du niveau de puissance ne sont pas catastrophiques mais il faut du bon matériel bien réglé.

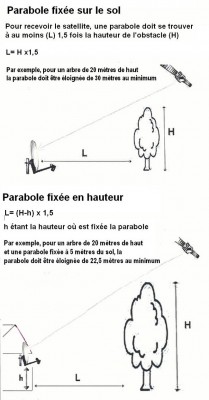

Pour ce qui est de la parabole, elle sont très directives donc pas de problème d'obstacle sur les côtés. Par contre devant il faut avoir le champ libre. Exemple pour eutelsat 5w a il faut que les arbres (immeubles ...) soient à une distance 1,5x la hauteur relative de la parabole:
-Si la parabole est posé par terre et que l'arbre fait 20 mètres il faut que cette arbre soit à 30 mètres de la parabole
-Si la parabole est à 5 mètres et que l'arbre fait 20 mètres il faut que cette arbre soit à 22,5 mètres de la parabole


PS: la parabole n'est pas fait pour être utilisé pour la TNT
***modérateur des forums TVNT***
Avatar de l’utilisateur
ronaldo1
Brigades du Tigre
Brigades du Tigre

Messages: 1144
Inscription: 04 Mar 2007 05:40

Re: champ (spatial) reception parabole

Messagepar bernard7715 » 06 Nov 2018 00:10

ronaldo1 a écrit:les données théoriques du niveau de puissance ne sont pas catastrophiques mais il faut du bon matériel bien réglé.
C'est même des valeurs courantes en TNT 50 dBuV.
En plus une instalation antenne est plus simple a construire ou agrandir pour alimenté sur plusieurs TV qu'une instalation sat.

En réception satellite , il y a une chose avoir a l'esprit, quand on a plusieurs TV. il faut un décodeur sat a 80€ minimum pour chaque TV. Chaque décodeur étant relié en direct a un LNC multi sorties . C'est a dire autant de câbles coaxial partant de la parabole que de décodeurs.

letedard a écrit:ma question est; quelle est l' étendue du champ spatial nécessaire à une parabole ?
j'ai compris dégagé au sud; sur les 180° autour de la parabole ?
est ce qu'un "obstacle" à une distance de 50 cm, sur 1m de haut, à l'ouest de la parabole, est gênant ?

Pas 180°, juste l'axe dans du satellite, c'est dire l'élévation du soleil au dessus de horizon autour de midi.

Cliquez sur le dessin pour l'agrandir
Combs la ville 77380, alt.85m -antenne dans les combles- 30km de la Tour Eiffel.
Cantal-Malbo15230, alt. 1115m - ant. Lambda9- émetteurs reçus: Labastide du Haumont 53km, Truc de Fortunio 70km , Vabres 37km, Audix 142km, le Pic du midi 308km.
Avatar de l’utilisateur
bernard7715
Brigades du Tigre
Brigades du Tigre

Messages: 17261
Inscription: 14 Jan 2009 02:51
Localisation: combs la ville

Re: champ (spatial) reception parabole

Messagepar marceljack » 06 Nov 2018 09:14

bernard7715 a écrit:Pas 180°, juste l'axe dans du satellite, c'est dire l'élévation du soleil au dessus de l'horizon autour de midi.
Comme le satellite est à 36000 km au-dessus de l'équateur (càd en France à environ 39000 km du point de réception), on peut considérer qu'il est à l'infini et que donc son rayonnement est composé de rayons parallèles à l'arrivée sur la parabole.
De ce fait en théorie il suffirait d''un "trou" de visibilité du diamètre de l'antenne dans la direction du satellite pour recevoir le signal sans perte d'efficacité.
En pratique il n'y a généralement pas d'obstacle au-dessus de la direction du satellite (sauf installation sur balcon ou au-dessous d'un auvent de toit) et les obstacles à prendre en compte sont les arbres ou immeubles hauts dans la direction du satellite.
Si on ne veut recevoir qu'un seul satellite, il n'y a pas besoin d'un large dégagement sur les côtés, par contre il faut en tenir compte pour une réception multisatellites (que ce soit avec une antenne motorisée ou une antenne fixe à LNB multiples).
Installation TNT: Paris: VTU50 collective 21-60 / Royan: Lambda 9 + préampli
TV HD: Thomson FE9234B, Philips 39PFL3807, Acer AT2356,
PC: Pinnacle PCTV310i & 310e, Technaxx DVB-S3, Techgear Diversity Stick, Terratec TStick+
marceljack
The king !
The king !

Messages: 19360
Inscription: 06 Oct 2005 17:59
Localisation: 75019 PARIS

Re: champ (spatial) reception parabole

Messagepar kiki37 » 06 Nov 2018 11:13

bernard7715 a écrit:
ronaldo1 a écrit:les données théoriques du niveau de puissance ne sont pas catastrophiques mais il faut du bon matériel bien réglé.
C'est même des valeurs courantes en TNT 50 dBuV.
En plus une instalation antenne est plus simple a construire ou agrandir pour alimenté sur plusieurs TV qu'une instalation sat.

+1
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)
modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Brigades du Tigre
Brigades du Tigre

Messages: 11874
Inscription: 03 Nov 2014 10:30

Re: champ (spatial) reception parabole

Messagepar julien74 » 06 Nov 2018 19:08

Bonsoir, :Couc:

Tu es où en Ardèche? :wink:

A seulement 9 km du Crêt de Blandine tu n'as pas besoin de satellite tu dois pouvoir capter l'émetteur TNT de Privas Crête de Blandine: soit en pointant l'antenne TV vers l'émetteur, soit si l'émetteur est caché par une montagne en pointant l'antenne TV à l'opposé de la montagne pour capter la TNT de Privas par rebond des ondes sur la montagne.
Avatar de l’utilisateur
julien74
Brigades du Tigre
Brigades du Tigre

Messages: 56517
Inscription: 12 Avr 2006 17:50
Localisation: Le Sappey (Haute-Savoie)

Re: champ (spatial) reception parabole

Messagepar letedard » 06 Nov 2018 19:51

julien74 a écrit:Bonsoir, :Couc:

Tu es où en Ardèche?
à st julien du serre, à coté d'aubenas

A seulement 9 km du Crêt de Blandine tu n'as pas besoin de satellite tu dois pouvoir capter l'émetteur TNT de Privas Crête de Blandine: soit en pointant l'antenne TV vers l'émetteur, soit si l'émetteur est caché par une montagne en pointant l'antenne TV à l'opposé de la montagne pour capter la TNT de Privas par rebond des ondes sur la montagne.


non ,je ne vois pas le relai crete de blandine. je suis dans une petite vallée à coté de celle qui mène au col de l'escrinet; au pied de ce site...
letedard
Petit ver
Petit ver

Messages: 29
Inscription: 05 Nov 2018 19:41

Re: champ (spatial) reception parabole

Messagepar letedard » 06 Nov 2018 20:09

bernard7715 a écrit:
ronaldo1 a écrit:les données théoriques du niveau de puissance ne sont pas catastrophiques mais il faut du bon matériel bien réglé.
C'est même des valeurs courantes en TNT 50 dBuV.
En plus une instalation antenne est plus simple a construire ou agrandir pour alimenté sur plusieurs TV qu'une installation sat.





on m'a dit qu'une antenne est moins difficile à régler qu’une parabole; moins sensible au vent ?? exact ?

je vais trouver sur le forum les avantages et inconvénients des 2 systèmes ?

j'ai un toit avec des combles perdus; dans lesquels il serait possible de loger une antenne. mais sous des tuiles , ça serait encore plus difficile , non ??

merci pour vos réponses
letedard
Petit ver
Petit ver

Messages: 29
Inscription: 05 Nov 2018 19:41

Re: champ (spatial) reception parabole

Messagepar kiki37 » 06 Nov 2018 20:39

letedard a écrit:on m'a dit qu'une antenne est moins difficile à régler qu’une parabole; moins sensible au vent ?? exact ?

C'est sur, il n'y a qu'à la diriger au mieux vers l'émetteur,

alors qu'une parabole se pointe au degré près en azimut et en élévation

De plus, pour desservir plusieurs téléviseurs un simple répartiteur avec éventuellement un préampli suffit, alors qu"en satellite
bernard7715 a écrit:En réception satellite , il y a une chose avoir a l'esprit, quand on a plusieurs TV. il faut un décodeur sat a 80€ minimum pour chaque TV . Chaque décodeur étant relié en direct a un LNb multi sorties . C'est a dire autant de câbles coaxial partant de la parabole que de décodeurs.

letedard a écrit:j'ai un toit avec des combles perdus; dans lesquels il serait possible de loger une antenne. mais sous des tuiles , ça serait encore plus difficile , non ??

Il est de beaucoup préférable de mettre l'antenne à l'extérieur; dans les combles le champ de réception n'est pas homogène et de plus les tuiles affaiblissent beaucoup la réception et encore plus en cas de pluie ou de neige
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)
modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Brigades du Tigre
Brigades du Tigre

Messages: 11874
Inscription: 03 Nov 2014 10:30

Re: champ (spatial) reception parabole

Messagepar julien74 » 06 Nov 2018 21:26

letedard a écrit:non ,je ne vois pas le relai crete de blandine. je suis dans une petite vallée à coté de celle qui mène au col de l'escrinet; au pied de ce site...

Je suis sûr que tu peux capter la TNT de Crête de Blandine avec une antenne TV et un amplificateur:
:arrow: soit en pointant ton antenne vers Crête de Blandine mais en pointant ton antenne légèrement au-dessus de la montagne qui bouche la vue vers l'émetteur pour capter la TNT par cintrage au-dessus de cette montagne.
:arrow: soit en pointant ton antenne totalement à l'opposé de Crête de Blandine en direction de la montagne sur la quelle les ondes de Crête de Blandine rebondissent fortement.

Tu es sur quelle commune?
St Laurent sur Coiron?
Cet été je suis passé par la route du Col de l'Escrinet entre Privas et Aubenas, c'est là que tu habites?
