choix antenne

Messagepar fab65 » 08 Oct 2017 17:11

Bonsoir a tous ,je désire m équiper d une antenne extérieur placé de préférence dans des combles qui dispose d écran sous toiture en aluminium .
Est ce possible ? Sinon sur balcon .
Par contre je ne sait pas trop quoi acheté vos éclaircissements seront les bien venu.



TntTest.org : test d'éligibilité TNT hertzienne - (c) 2017 tous droits réservés et marque déposée
Détails d'analyse TntTest.org
Evaluation de la réception TV à une hauteur de 10m au point de
coordonnées : 42.99656627509417 0.3704473262115471 (latitude longitude) 42° 59' 47'' N 0° 22' 13'' E
Analyse ref:64af4802a75185f87edcffa49b84c0b8 du 2017-10-08 18:04:10
Url de l'analyse avec fond de carte : ici
Url de l'analyse détaillée : ici
Les antennistes à proximité (antennistes : inscrivez-vous => ici)

MODERN MENAGER PULSAT - CHABERGE Thierry - Email : modernmenagerwanadoo.Fr
T.05.62.90.35.25
5 place de la république - 65400 ARGELES GAZOST
Antenne Video Service - jerome thierry - Email : thierry.jeromealiceadsl.fr
T.05.61.88.71.01 T.06.85.56.44.48
1 rue peres - 31350 Boulogne Sur Gesse

TNT PAR SATELLITE
: disponible sur cette zone
TNT TERRESTRE FRANCE
50.0 dBuV sig:3/5 | SARRANCOLIN
Réception possible à cet endroit.
R1 21H 140° 3.5km 51.3dBuV (75.1dBuV/m) | (France2, France3, France4, France O)
R2 38H 140° 3.5km 49.1dBuV (75.1dBuV/m) | (BfmTv, D8, D17, Gulli, iTélé)
R4 27H 140° 3.5km 50.5dBuV (75.1dBuV/m) | (6Ter, Arte, France5, M6, W9, )
R6 36H 140° 3.5km 49.4dBuV (75.1dBuV/m) | (LCP Public Sénat, NT1, NRJ12, TMC, TF1)
R7 34H 140° 3.5km 49.6dBuV (75.1dBuV/m) | (Chérie25, HD1, Equipe 21, Numero 23, RMC Découverte)


dBuV: niveau de signal estimé sur antenne située à 10m/sol en dBuV. Il s'agit du signal réel mesuré par l'antenniste.
dBuV/m: niveau de champ estimé à 10m/sol en dBuV/m. Il s'agit de l'indication servant à la planification.
fab65

Messages: 4
Inscription: 08 Oct 2017 08:39

Re: choix antenne

Messagepar kiki37 » 08 Oct 2017 18:35

Bonjour fab65 et bienvenue sur le forum

Oublies les combles, avec une isolation "aluminisée" tu te retrouves dans une sorte de cage de Faraday et les ondes n'y parviendront que médiocrement. :(
Reste le balcon, à condition qu'il soit dans la direction où se trouve l'émetteur. S'il est de l'autre coté, il faudra mettre l'antenne sur le toit ou sur un bras de déport ou un mat sur des pattes comme ci-dessous

Combien de téléviseurs comptes-tu raccorder à ton antenne ?

fab65 a écrit:Par contre je ne sait pas trop quoi acheter vos éclaircissements seront les bien venu.

ces modèles sont parmi les meilleurs:
:arrow: https://www.2galli.fr/antenne-uhf-wisi-eb67-21-60,fr,4,WISIEB67-21_60.cfm
:arrow: https://www.2galli.fr/antenne-uhf-vtu-90-19-db-cahors-visiosat,fr,4,VTU90_.cfm
:arrow: https://www.amazon.fr/Antenne-FRACARRO-PORTENSEIGNE-LAMBDA-%C3%A9l%C3%A9ments/dp/B00XIBFKKS
Dernière édition par kiki37 le 08 Oct 2017 19:16, édité 1 fois.
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)

modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 37215
Inscription: 03 Nov 2014 10:30

Re: choix antenne

Messagepar miky01 » 08 Oct 2017 18:45

WELCOME,

Comme dit kiki37, une isolation métalique c'est mortel pour les UHF :mrgreen:

Tu as un bon signal, le mieux serait de tester dans les combles ce que ca donne avec une petite antenne d'intérieur, mais pas de miracle, meme si ca fonctionne, en cas de neige, grosse pluies tu auras une mauvaise réception, je peux que te déconseiller cette solution si tu veux une bonne réception garantie, ne pas oublier que le signal varie en fonction de la météo, alors met les chances de ton coté si tu veux une récepion sans lags, freeze...

Comme le niveau est bon, une antenne discrète, comme une panneau en facade fonctionnera bien en extérieur.
TV par sat - abo C+ Csat (Mediaguard) IPTV fibre FTTH K-Net (100MBs symetrique) & TNTsat -IPTV MI box - 3 antennes sat et une motorisée - TNT SSR & France, Emeteurs: La Dole, Montrond, Salève, Vesancy.
**** Moderateur forums tvnt.net ****
né le 31/01/56 - décédé le 06/02/22
Avatar de l’utilisateur
miky01
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 6660
Inscription: 28 Avr 2007 17:53
Localisation: a 5km de Genève - Ain 01 - Royaume de France - décédé le 6 février 2022

Re: choix antenne

Messagepar fab65 » 09 Oct 2017 20:34

Bonsoir,je pensait relier 3 postes .
L emetteur est en face du balcon.
fab65

Messages: 4
Inscription: 08 Oct 2017 08:39

Re: choix antenne

Messagepar bernard7715 » 09 Oct 2017 22:55

fab65 a écrit:Bonsoir,je pensait relier 3 postes .
L emetteur est en face du balcon.

Si l’émetteur est visible du balcon,tu peux installé une antenne panneau, elle sera peu visble

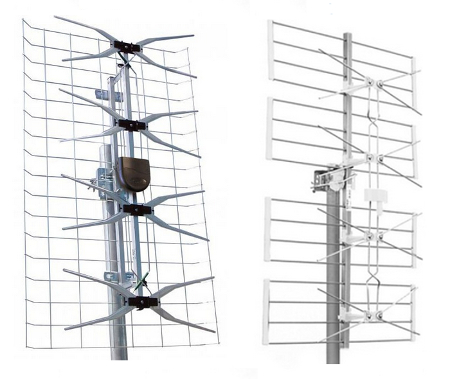

Attention quand je parle d'antenne panneau,c'est ce type d'antenne en grillage.

antenne panneau .jpg

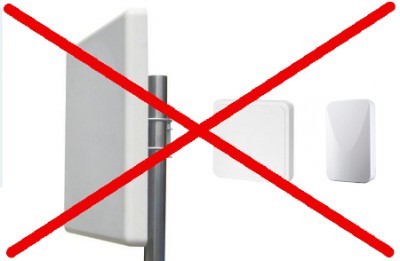

Pas de ce type d'antenne panneau boitier sous plastique, qui n'est qu'une antenne intérieur étanche:

antenne panneau electronique.jpg
modérateur des forums TVNT

Combs la ville 77380 a 30km de la Tour Eiffel et 50km de Sens Gisy-les-Nobles, antenne dans les combles.
Auvergne, Malbo: réception TNT Labastide du Haumont, le PIc du midi(+350km), Saint-Flour- Vabres, Sainte-Geneviève-sur-Argences, Millau - Lévézou.
Avatar de l’utilisateur
bernard7715
Administrateur
Administrateur

Messages: 23085
Inscription: 14 Jan 2009 02:51
Localisation: combs la ville

Re: choix antenne

Messagepar fab65 » 14 Oct 2017 14:28

bonjour ok donc les antennes chez les produ brico avec filtre 3G 4G ampli jusqu a 50db ,sa ne vaut pas grand chose?
fab65

Messages: 4
Inscription: 08 Oct 2017 08:39

Re: choix antenne

Messagepar kiki37 » 14 Oct 2017 14:39

fab65 a écrit:bonjour ok donc les antennes chez les produ brico avec filtre 3G 4G ampli jusqu a 50db ,sa ne vaut pas grand chose?

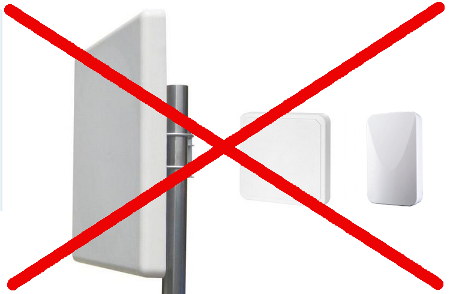

Dans ce genre d'antenne (photo barrée au-dessus) il n'y a rien qu'un minable bout de fil ou de circuit imprimé avec un préampli médiocre comme dans cette antenne :arrow: http://www.tvnt.net/forum/antennes-interieures-t1577-730.html#p590711 :(
"ampli de 50dB", mais amplifier quoi ? un signal inexistant ?
fonctionnement d'une antenne ?
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)

modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 37215
Inscription: 03 Nov 2014 10:30

Re: choix antenne

Messagepar fab65 » 15 Oct 2017 08:42

j avais vu un antenne elap trinappe avec filtre 4G 5G 55 db au brico du coin
fab65

Messages: 4
Inscription: 08 Oct 2017 08:39

Re: choix antenne

Messagepar Anonymous » 15 Oct 2017 09:26

55dB = multiplication de la puissance du signal par 300000 environ.
Faut vraiment avoir un long cable ou beaucoup de TV a alimenter
Plus sérieusement c'est prendre le client pour un imbécile > a fuir
Anonymous
