Choix de matériels pour modification et/ou amélioration.

[Zeb West]

Bonjour à tous,

Suite à une panne récente et comme nous allons refaire l'isolation mes combles, je souhaite modifier et/ou améliorer mon installation actuelle.
Je viens donc ici solliciter votre aide.

Merci à vous.
Sébastien

[kiki37]

Bonjour Zeb West et bienvenue sur le forum

Pour t'aider, il faudrait nous en dire plus sur ton installation actuelle
Quel émetteur reçois-tu ? Est t'il proche ou éloigné ?
Combien de téléviseurs souhaites-tu desservir ?

[Zeb West]

Bonjour,

Il y a quelques semaines nous avons progressivement eu des coupures courtes de signal puis deux coupures qui ont durées la journée.
Comme l'installation actuelle a été faite par moi même sans connaissance il y a une dizaine d'années (achat au brico machin du coin), j'ai démonté le mat pour voir s'il y avait un problème avec l'antenne et en effet le câble était "craquelé".



Après remplacement tout est revenu à la normal, mais pour combien de temps

Nous allons faire refaire l'isolation des combles et avec 50 cm de laine de roche il sera difficile d'aller plus loin que la trappe.
Donc modifications électrique de prévus pour les boitiers de jonction à rehausser, passage de câbles réseau RJ45, etc...
J’aimerais donc en profiter pour remplacer/ améliorer si besoin le matériel "TV" actuel pour ne plus avoir de soucis.

Etat actuel:

Voici ce que me donne TNT test



L'antenne: je ne me rappelle plus de la marque ni du modèle, elle est fixée sur le pignon côté nord orienté vers l'émetteur de Basse Goulaine.



Après il me semble que c'est un ampli répartiteur, origine Leroy machin, qui est fixé sur le mur de pignon dans les combles.



Le câble qui part vers deux TV est en 17VATC.

"Souhaits futur":

- Changement d'antenne plus performante ou pas ?
- Ajouter deux prises vers deux chambres et une vers sous sol.
- Amener les câbles vers une "baie réseau dans le bureau et ne plus avoir de connexion dans les combles.
- Câble PATC au départ de l'antenne, j'ai lu ici qu'il était conducteur de flamme, donc arrêt et connexion vers VATC au pignon ou possible de venir jusqu'à la baie de connexion ?
- Quel cable PATC prendre ?
- Filtre 4/5G ?

Merci à vous, désolé pour ce long post.

[Zeb West]

Bonjour Kiki37,

Désolé j'ai fait comme sur tout forum, je suis passé par la case présentation mais étonnement le poste se retrouve ici

[kiki37]

Bonjour Kiki37,

Désolé j'ai fait comme sur tout forum, je suis passé par la case présentation mais étonnement le poste se retrouve ici

Bonjour
Parce que ce n'est pas une présentation de toi à proprement parler (tes activités, tes passions) , mais de ton problème

[kiki37]

- Changement d'antenne plus performante ou pas ?

Je ne pense pas que ce soit nécessaire, peut-être seulement ajouter un filtre 4G/5G

Ajouter deux prises vers deux chambres et une vers sous sol.

ça fera donc 5 prises au total
je verrais bien ce montage



avec ce préampli

Amener les câbles vers une "baie réseau dans le bureau et ne plus avoir de connexion dans les combles.

Il est fortement déconseillé d'utiliser du câble réseau (RJ45) pour acheminer des signaux UHF : l'atténuation est beaucoup trop importante

Câble PATC au départ de l'antenne, j'ai lu ici qu'il était conducteur de flamme, donc arrêt et connexion vers VATC au pignon ou possible de venir jusqu'à la baie de connexion ?
- Quel cable PATC prendre ?

câble PATC17 jusqu'au préampli puis VATC17 pour le reste
https://www.2galli.fr/cables-coaxiaux-a ... 02x3878311

[Zeb West]

Bonjour Kiki et merci pour cette réponse rapide.

Pas d'inquiétude pour le câble tout sera en 17VATC jusqu'aux télés
C'est juste pour tout rassembler dans une baie de brassage pour un accès sans passer par les combles, le réseau d'un côté et la télé de l'autre.

Si j'ai bien compris, je vire l'ampli actuel et en partant de l'antenne j'aurais ça:

- Antenne
- Ce Connecteur F étanche
- Câble 17PATC
- Connecteur F étanche
- Préampli au plus près de l'antenne
- Connecteur F étanche
- Ce Câble 17PATC jusqu'aux combles sur le pignon
- Ce Connecteur F
- Filtre 4/5G fixé sur pignon dans les combles
- Connecteur F
- Câble 17VATC sur 7 m dans les combles et ressort dans la baie
- Connecteur F
- Boitier d'alimentation Préampli
- 2x connecteurs F
- Ce Répartiteur 2 sorties
- Ce Répartiteur 3 sorties
- 5x connecteurs F
- Câble 17VATC vers prises murales deux modules Modèle Mosaic Legrand

Est il possible de mettre une prise antenne un module avec une prise RJ45 un module ?

Liste d'achat:
3x connecteurs étanches
10x connecteurs F
Cable 17PATC longueur à mesurer pour commande.
1x préampli
1x répartiteur 2 voies
1x répartiteur 3 voies

Merci

[kiki37]

Tu peux mettre le préampli en bas de mât , mais le filtre 5G doit être AVANT le préampli , donc modèle étanche.
Si tu mets le préampli en bas de mât, tu peux repartir de là en 17VATC
Dans ta liste d'achats tu as oublié le filtre 5G

[Zeb West]

Ah oui j'ai oublié le filtre.

Je vais commander tout ça demain chez 2Galli.
J'ai reconnu le site car Bruno donne de bon conseils sur le forum Metabricoleur pour ce qui est compresseur et peinture

Merci encore à toi.
Je reviens vers vous lors du montage.

[Zeb West]

Bonjour,

Voilà, j'ai profité comme beaucoup du beau temps de ces dernières semaines pour remplacer le matériel.

Tout d'abord un grand bravo à l'entreprise 2Galli, ça doit bien être la première fois que je passe une commande le vendredi matin et que je reçois le colis le lendemain à midi, qui plus est très bien emballé.

Merci également à kiki37 pour ses conseils.

Pour commencer je voulais supprimer ça.



Donc j'ai fais un trou dans le pignon et passer le câble en VATC dans une gaine jusqu'au futur boitier

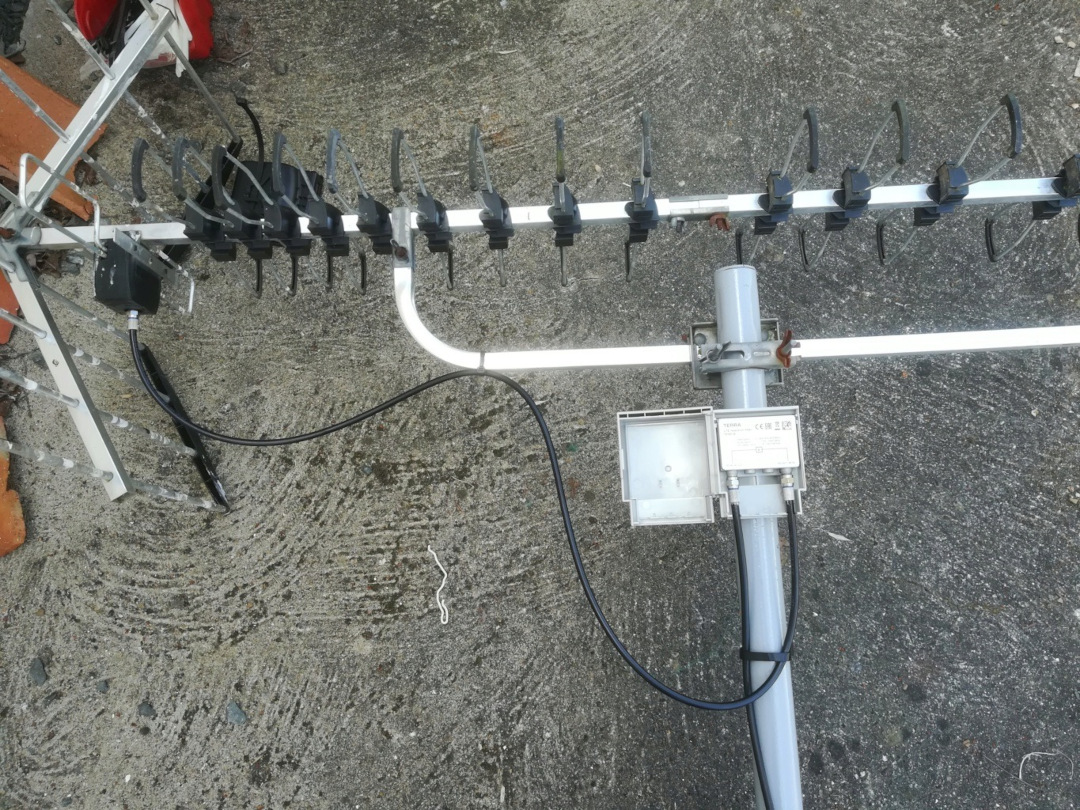

Puis j'ai câblé le mat en PATC avec le filtre au niveau de l'antenne et le préampli plus bas

https://i.servimg.com/u/f98/19/09/61/95/img_2096.jpg
