connexion tv cathodique uhf sur video composite

Messagepar dim22 » 11 Oct 2018 09:23

bonjour,

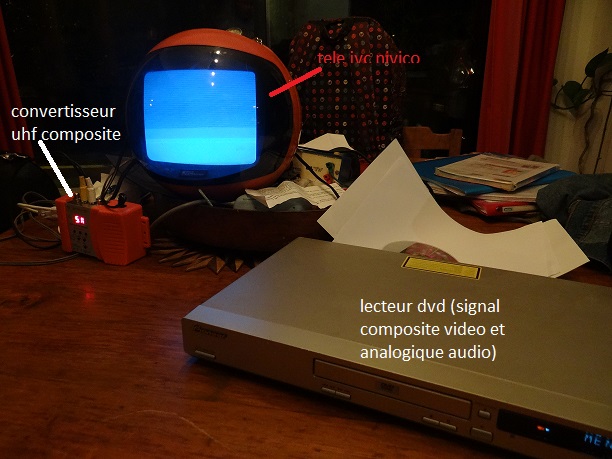

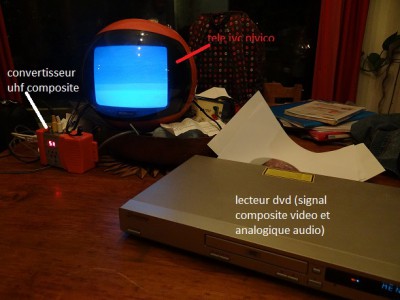

je tente d'envoyer un signal composite video via un modulateur sur l'entrée antenne d'une television jvc boule:



En tournant les boutons de la télé et en tapotant frénétiquement sur le ch+ du modulateur j'arrive à obtenir le son mais jamais d'image
IL y a t il une méthode afin d'obtenir l'image
dim22

Messages: 4
Inscription: 11 Oct 2018 07:39

Re: connexion tv cathodique uhf sur video composite

Messagepar kiki37 » 11 Oct 2018 10:27

Bonjour dim22 et bienvenue sur le forum

Il faudrait savoir si le lecteur DVD sort de la vidéo composite ou un signal RVB, comment est la sortie RCA ou Péritel, quelles sont la marque et la référence de ce lecteur DVD ?

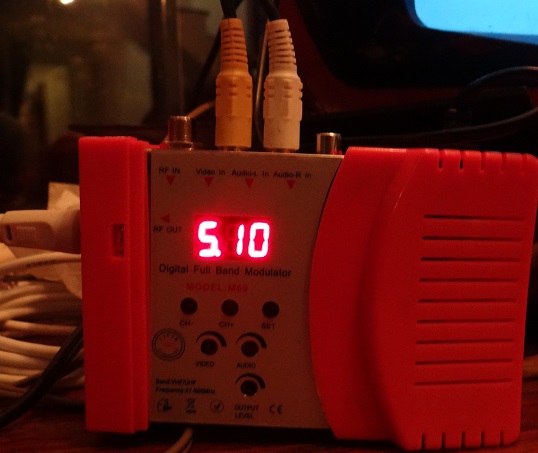

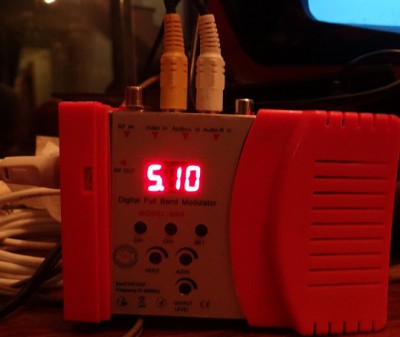

Il faudrait aussi une photo plus nette de ton modulateur pour pouvoir y lire les inscriptions et savoir à quoi correspondent les réglages, quelles sont la marque et la référence de ce modulateur ?
Il faut voir aussi si le standard de sortie du modulateur est compatible avec le(s) standard(s) reçu par le téléviseur (quelle référence ?)
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)
modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Brigades du Tigre
Brigades du Tigre

Messages: 11580
Inscription: 03 Nov 2014 11:30

Re: connexion tv cathodique uhf sur video composite

Messagepar dim22 » 11 Oct 2018 16:35

Bonjour,
Le lecteur dvd est un pioneer et sa sortie rca
la télé est une vidéosphère de chez nivicio
Le modulateur vient de chine et est arrivé sans notice https://www.ebay.fr/i/223056554732?chn=ps&dispItem=1
dim22

Messages: 4
Inscription: 11 Oct 2018 07:39

Re: connexion tv cathodique uhf sur video composite

Messagepar kiki37 » 11 Oct 2018 19:06

apparemment ce modulateur est de fabrication américaine et j'ai bien peur que ses normes vidéo ne correspondent pas aux normes européennes et qu'il y ait de ce fait incompatibilité avec ton téléviseur

on n'a malheureusement pas assez de détails sur le signal vidéo modulé
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)
modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Brigades du Tigre
Brigades du Tigre

Messages: 11580
Inscription: 03 Nov 2014 11:30

Re: connexion tv cathodique uhf sur video composite

Messagepar Mario78 » 11 Oct 2018 19:47

kiki37 a écrit:apparemment ce modulateur est de fabrication américaine et j'ai bien peur que ses normes vidéo ne correspondent pas aux normes européennes et qu'il y ait de ce fait incompatibilité avec ton téléviseur

on n'a malheureusement pas assez de détails sur le signal vidéo modulé



Bonjour,

Tu as raison , il y a de forte chance que le modulateur ne soit pas L/L'.
je n'ai pas inventé les systèmes PALM et SECALM
Avatar de l’utilisateur
Mario78
Etalon
Etalon

Messages: 1729
Inscription: 19 Fév 2009 22:31

Re: connexion tv cathodique uhf sur video composite

Messagepar jeanphi73 » 11 Oct 2018 19:49

Bonsoir,

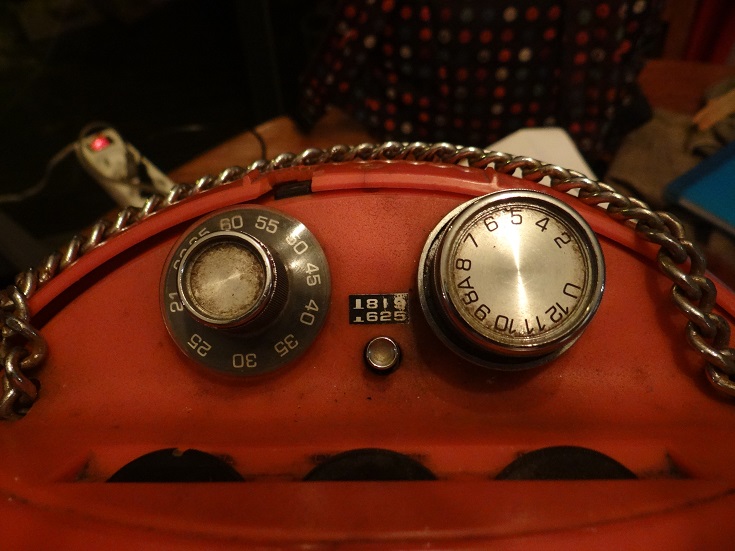

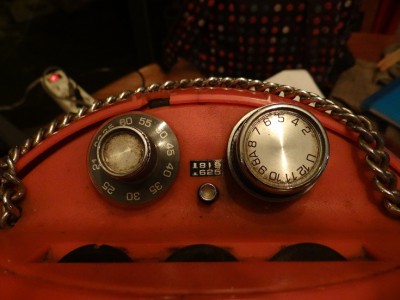

il me semble que c'est un TV n'acceptant que la NORME L ! (et le 819 lignes Français) ce que trahit le commutateur 625/819 sur la photo !
Le modulateur est incompatible car uniquement M/N; B/G; I; D/K commutable. La vidéo est négative et le son est selon la commutation en FM à +4,5 ; 5,5 ; 6,0 ; 6,5 Mhz respectivement.

La norme L était l'une des seules rares normes mondiales à moduler la vidéo en positif et le son en AM
DVB-T (TNT) Chambéry 1 Dent du Chat.
DAB+ 12A La Dôle.
Avatar de l’utilisateur
jeanphi73
Hippo
Hippo

Messages: 3442
Inscription: 27 Juin 2005 23:07
Localisation: Rhône-Alpes

Re: connexion tv cathodique uhf sur video composite

Messagepar marceljack » 11 Oct 2018 21:55

jeanphi73 a écrit:Bonsoir,
il me semble que c'est un TV n'acceptant que la NORME L ! (et le 819 lignes Français) ce que trahit le commutateur 625/819 sur la photo !
Le modulateur est incompatible car uniquement M/N; B/G; I; D/K commutable. La vidéo est négative et le son est selon la commutation en FM à +4,5 ; 5,5 ; 6,0 ; 6,5 Mhz respectivement.

La norme L était l'une des seules rares normes mondiales à moduler la vidéo en positif et le son en AM
Oui mais normalement il devrait voir une vidéo inversée et désynchronisée lorsqu'il reçoit le son en choisissant la norme D/K.
Un petit montage inversant la vidéo à l'entrée du modulateur (2 transistors) pourrait rétablir la bonne polarité vidéo et le démodulateur son AM pourra démoduler le son FM sur le flanc en se désaccordant légèrement (ce qu'il fait actuellement puisque dim22 entend le son).
Installation TNT: Paris: VTU50 collective 21-60 / Royan: Lambda 9 + préampli
TV HD: Thomson FE9234B, Philips 39PFL3807, Acer AT2356,
PC: Pinnacle PCTV310i & 310e, Technaxx DVB-S3, Techgear Diversity Stick, Terratec TStick+
marceljack
The king !
The king !

Messages: 19219
Inscription: 06 Oct 2005 18:59
Localisation: 75019 PARIS

Re: connexion tv cathodique uhf sur video composite

Messagepar dim22 » 12 Oct 2018 07:35

Merci à tous pour ces informations
Donc si je résume, le choix du modulateur n'est pas pertinent il faudrait que je choisisse un modulateur de type L
Pouvez vous m'indiquer une référence d'un tel produit (à voir si le prix reste raisonnable)
Sinon, je possède un vieux magnétoscope pourvu d'une sortie coaxiale de type antenne, j'ai essayé également de le connecter au téléviseur mais sans succès
dim22

Messages: 4
Inscription: 11 Oct 2018 07:39

Re: connexion tv cathodique uhf sur video composite

Messagepar kiki37 » 12 Oct 2018 11:10

Quelle est la référence de ton magnétoscope, car il faudrait qu'il possède un modulateur et ce n'est pas parce qu'il a une sortie antenne qu'il est équipé d'un modulateur :les magnétoscopes étant munis d'un tuner pour enregistrer les programmes (entrée TV IN) la sortie TV OUT était à relier à l'entrée antenne du téléviseur pour assurer la continuité de la réception sur le téléviseur et éviter l'emploi d'un répartiteur , comme sur les adaptateurs TNT d'aujourd'hui.
Seuls les magnétoscopes anciens ont un modulateur dont la présence se reconnait via un petit commutateur de test à l'arrière du magnétoscope, pour afficher une mire afin d'aider à trouver le bon canal sur le téléviseur quand on passe par la prise antenne, il y aussi une vis de réglage pour sélectionner le canal UHF de sortie à l'arrière du magnétoscope.
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)
modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Brigades du Tigre
Brigades du Tigre

Messages: 11580
Inscription: 03 Nov 2014 11:30

Re: connexion tv cathodique uhf sur video composite

Messagepar jeanphi73 » 12 Oct 2018 11:24

Bonjour,
c'est vers le début/milieu des années 1990 que le fabricants de magnétoscopes pour le marché Français ont supprimé le modulateur par économie. La péritel devenant obligatoire pour la lecture des cassettes.
Les magnétoscopes même PAL/SECAM/MESECAM anciens avaient un modulateur L et parfois un commutateur L - B/G
