coupler FM et DAB

Messagepar alba24 » 23 Juil 2021 07:29

Bonjour,

je vis dans le nord de la France. JE dispose sur mon toit de deux antennes :


J'ai dans mon habitation des radio de type FM et des DAB.

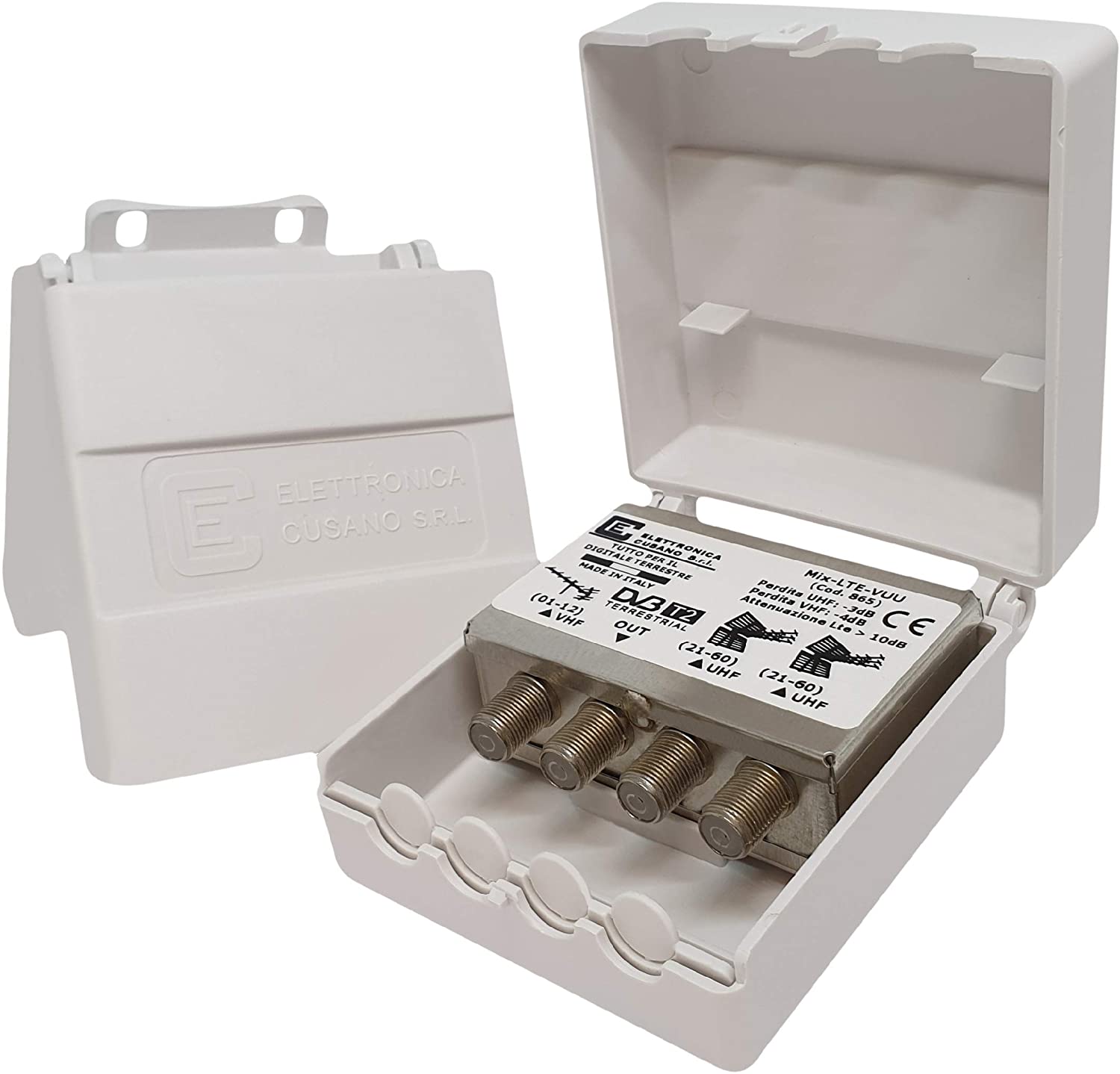

JE souhaiterais donc combiner les deux signaux, est-ce que ce type de coupleur peux convenir :


Je suis perdu sur la technique entre les frequences surtout sur la correspondance frequence et canaux... Si ce modele conviens sur quelles entrées branchés, la DAB, la FM ? VHS/ UHF ?


Merci d'avance
Fichiers joints
alba24
Petit ver
Petit ver

Messages: 20
Inscription: 13 Avr 2021 12:25

Re: coupler FM et DAB

Messagepar kiki37 » 23 Juil 2021 09:10

Bonjour
Non, ce coupleur ne convient pas : il est fait pour coupler 2 antennes UHF (TNT) avec une antenne FM

Radio FM : Bande II : 87,5 à 108 MHz
Radio DAB+ : Bande III : 174,925 à 239,200 MHz ( VHF).....les canaux DAB+
TNT (TV) : Bande IV : 474,166 à 690,166 MHz (UHF)..... Les canaux TNT (UHF)
Il te faut un coupleur Bande II - Bande III comme ci-dessous sans raccorder l'entrée UHF (TNT)
:arrow: https://www.2galli.fr/coupleur-dc015l-3 ... 2x31864598
:arrow: https://geosat.fr/p/coupleur-3-entrees- ... dab-uhf-cc
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)

modérateur des forums TVNT

Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 29422
Inscription: 03 Nov 2014 10:30

Re: coupler FM et DAB

Messagepar julien74 » 23 Juil 2021 12:08

Bonjour, :Couc:

Tu as quoi comme prise antenne externe sur les récepteurs DAB+ et FM chez toi? :wink:
Avatar de l’utilisateur
julien74
Brigades du Tigre
Brigades du Tigre

Messages: 62397
Inscription: 12 Avr 2006 17:50
Localisation: Le Sappey (Haute-Savoie)

Re: coupler FM et DAB

Messagepar alba24 » 25 Juil 2021 12:22

Bonjour,

Merci pour ces infos,
pour les prises murales j'utilise des fiches F legrand mosaic :
https://www.legrand.fr/pro/catalogue/38 ... ules-blanc

C'est bon pour ce genre de frequence ?

merci
alba24
Petit ver
Petit ver

Messages: 20
Inscription: 13 Avr 2021 12:25

Re: coupler FM et DAB

Messagepar julien74 » 25 Juil 2021 13:32

Bonjour, :Couc:

Legrand c'est du bon matériel :D

Par contre moi je te demandais en fait les prises qui se trouves derrière tes tuners DAB+ et FM? :wink:
Ce sont des fils noir qui pendent, des prises TV standard, des fiches F?
Avatar de l’utilisateur
julien74
Brigades du Tigre
Brigades du Tigre

Messages: 62397
Inscription: 12 Avr 2006 17:50
Localisation: Le Sappey (Haute-Savoie)

Re: coupler FM et DAB

Messagepar alba24 » 25 Juil 2021 18:24

Bonjour,

Non coté radio c'est des fiches F comme sur le mur.
J'ai une autre question purement "technique' est-ce que le fait de combiner des signaux peut provoquer des interferences entre eux, des pertes (comme en cas de repartition) en gros est ce qu'il y a un impact a combiner des signaux different (FM, TNT, sat, dab..) ou pas du tout ?

Merci d'avance,
alba24
Petit ver
Petit ver

Messages: 20
Inscription: 13 Avr 2021 12:25

Re: coupler FM et DAB

Messagepar kiki37 » 25 Juil 2021 18:42

coupler FM, DAB+ et TNT ça peut aller bien que le coupleur provoque un affaiblissement, mais pour le SAT il vaut mieux éviter (affaiblissement de signaux déjà faibles et risques d'interférences en TNT)
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)

modérateur des forums TVNT

Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 29422
Inscription: 03 Nov 2014 10:30

Re: coupler FM et DAB

Messagepar nono 63 » 25 Juil 2021 19:43

L'idéal est d'avoir un coaxial pour chaque source . :wink:

J'avais essayé de coupler la FM et la TV , et j'avais constaté une réception bizarre sur la partie FM qui annulait presque l'avantage d'avoir une antenne extérieure . (Fréquences fantômes et affaiblissement , perte du RDS) .

Perso j'ai tout séparé , le DAB+ pour l'instant , je ne sais pas ce que c'est en Auvergne-Limousin ! :roll:
TNT sur le Puy-de-Dôme et le puy St Romain en SFN !
TV d'Orange par la fibre .
Fransat et TNTSat également !
Avatar de l’utilisateur
nono 63
Etalon
Etalon

Messages: 1982
Inscription: 16 Déc 2008 11:21
Localisation: Puy-de-Dôme (63)

Re: coupler FM et DAB

Messagepar alba24 » 26 Juil 2021 07:02

Bonjour,

MErci pôur ces reponses.
Le signal sat etait un exemple je ne compte faire cohabiter que du dab et de la FM.
Au niveau des prises legrand, on parle de

Fréquence

de 4 - 2400 MHz

Mais est-ce que cela convient ?

merci
alba24
Petit ver
Petit ver

Messages: 20
Inscription: 13 Avr 2021 12:25

Re: coupler FM et DAB

Messagepar kiki37 » 26 Juil 2021 09:01

alba24 a écrit:Au niveau des prises legrand, on parle de

Fréquence

de 4 - 2400 MHz

Mais est-ce que cela convient ?

merci

Tu as la réponse dans ce post
Réfléchis et tires-en les conclusions :wink:
