Re: date d'apparition du RVB ou RGB

Messagepar Dominiak » 05 Mar 2012 11:31

Affichage progressif via sortie Component:

Présence des impulsions

Progressif via sortie VGA:

Les impulsions ont disparu

En progressif ou en entrelacé, le but des impulsions est le même.
Adhérent Radiofil, n°5933 depuis 12/2011.
OS: Linux Mint 64 Mate
Avatar de l’utilisateur
Dominiak
Etalon
Etalon

Messages: 1244
Inscription: 05 Déc 2009 02:54
Localisation: Varennes/Seine (77130)

Re: date d'apparition du RVB ou RGB

Messagepar Anonymous » 05 Mar 2012 13:07

Dominiak a écrit:En progressif ou en entrelacé, le but des impulsions est le même.

Bonjour
Pas vraiment exact elles ont 2 rôles:
maintenir la synchro ligne pendant un top trame long. (découpage du top trame)
Assurer un fonctionnement optimum de l'extraction du top trame par intégration en entrelacé. (pré et post égalisation)
C'est une astuce remarquable vu l’époque ou cela a été introduit (années 50 voire avant)
La mise en oeuvre devait être très complexe.

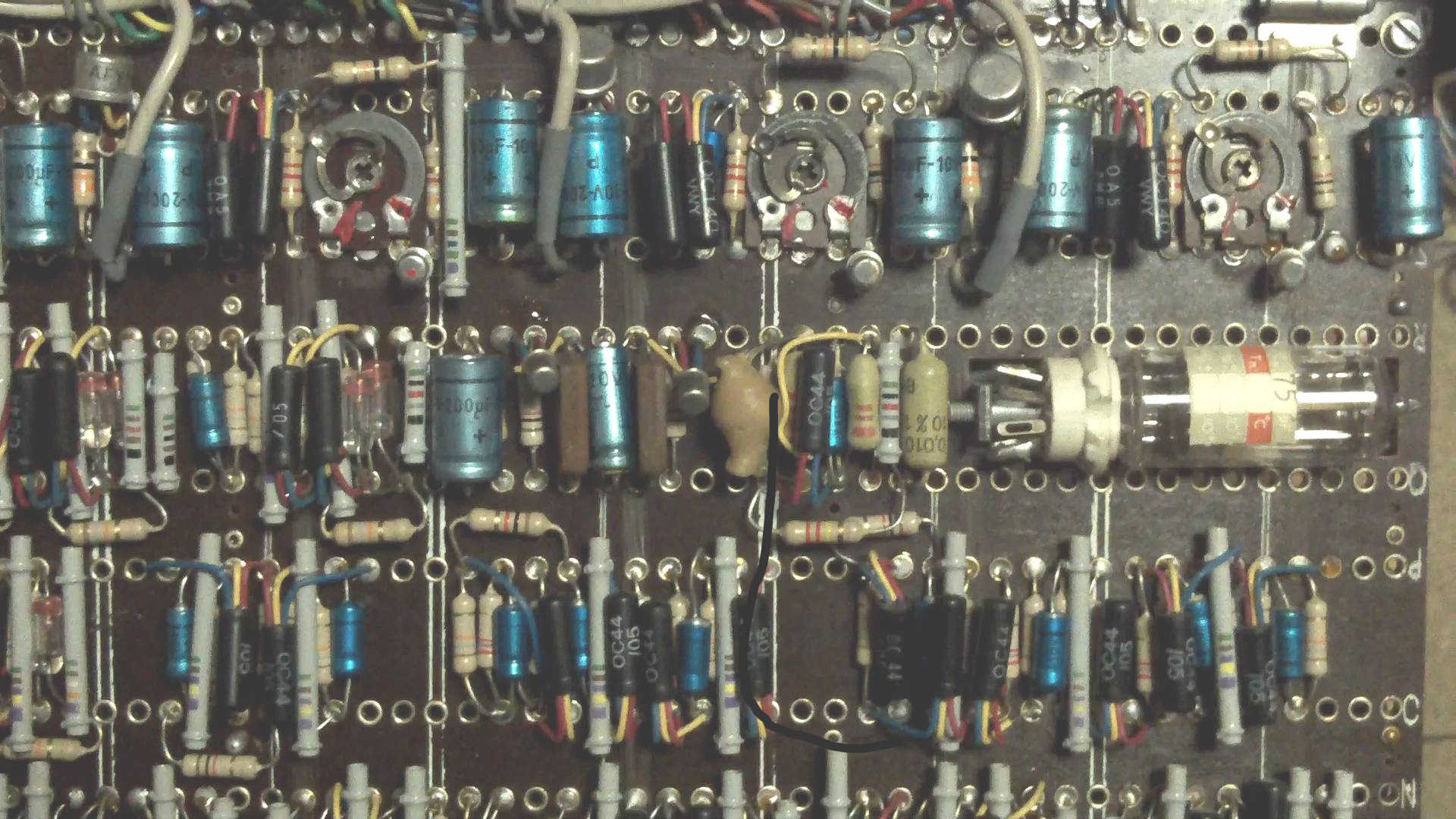

J'ai un générateur de synchro 625l Philips EL8250
Tout germanium: environ 130 transistors OC44 ,grosses lignes a retard LC
Aucun circuit imprimé ,câblage sur des cosses serties dans plaquettes bakélite
Quartz de 125 Khz, choix pilotage externe ou par secteur.
Compact toutes les cartes se déplient en accordéon
Économe: consommation 3 W et je viens de tester il marche toujours :-)
Fichiers joints
Anonymous


Re: date d'apparition du RVB ou RGB

Messagepar Marc2 » 05 Mar 2012 13:46

Whaaaaaaaaaaaaaaaaaaaaaa :-o

C'est le quartz qu'on voit à droite dans le tube en verre ?
On voit aussi des TO18 et des TO39, non ?
Avatar de l’utilisateur
Marc2
Etalon
Etalon

Messages: 1818
Inscription: 29 Oct 2007 23:45

Re: date d'apparition du RVB ou RGB

Messagepar Anonymous » 05 Mar 2012 13:59

Oui c'est bien le quartz
Pour les TO 39 AFY19 ça doit être des buffers pour les 4 BNC de sortie.
En TO 18 y a du ASZ21 et quelques BCY70 silicium donc.
Anonymous


Re: date d'apparition du RVB ou RGB

Messagepar marceljack » 05 Mar 2012 14:40

Anonymous a écrit:J'ai la flemme de brancher un oscillo mais vous êtes surs qu'un top trame en sortie de PC dure plusieurs lignes ?
Possible que ça soit programmable...
C'est tout à fait programmable avec les chips VGA et dérivés.
Je ne sais plus combien de lignes dure l'impulsion de trame d'un PC (cela dépend sans doute du mode, c'est à dire de la résolution).
Mais c'est forcément un nombre entier de lignes car la position et la durée de la synchro trame sont définies par 2 registres: Vertical Retrace Start qui définit le début et Vertical Retrace End qui définit la fin. Ces valeurs sont exprimées en nombre de lignes.
En 1994 j'avais reprogrammé une carte VGA pour afficher sur TV avec une durée de 2 lignes pour la synchro trame (article paru dans Electronique radio Plans de mai 94).
En choisissant une polarité négative pour la synchro lignes et positive pour la synchro trame cela permet de reconstituer une synchro composite avec un seul transistor qui ne nécessite pas d'alimentation externe.

Modérateur des forums tvnt.net

Installation TNT: Paris: VTU50 collective 21-60 / Royan: Lambda 9 + préampli
TV HD: Thomson FE9234B, Philips 39PFL3807, Acer AT2356,
PC: Pinnacle PCTV310i & 310e, Technaxx DVB-S3, Techgear Diversity Stick, Terratec TStick+
marceljack
Brigades du Tigre
Brigades du Tigre

Messages: 22758
Inscription: 06 Oct 2005 17:59
Localisation: 75019 PARIS

Re: date d'apparition du RVB ou RGB

Messagepar Dominiak » 07 Mar 2012 12:38

Schéma définitif avec les résistances (résistance R3 connectée entre +5v et C-Q1)
Dernière édition par Dominiak le 13 Mar 2012 11:31, édité 1 fois.
Adhérent Radiofil, n°5933 depuis 12/2011.
OS: Linux Mint 64 Mate
Avatar de l’utilisateur
Dominiak
Etalon
Etalon

Messages: 1244
Inscription: 05 Déc 2009 02:54
Localisation: Varennes/Seine (77130)

Re: date d'apparition du RVB ou RGB

Messagepar marceljack » 12 Mar 2012 22:41

Dominiak a écrit:Schéma définitif avec les résistances:
Bonsoir,
Il doit y avoir un e erreur dans le schéma: la résistance R3 est directement connectée au +5V, ce qui maintient la sortie en permanence à l'état haut.
Je pense qu'elle devrait se situer entre le +5V et le collecteur de Q1.
Modérateur des forums tvnt.net

Installation TNT: Paris: VTU50 collective 21-60 / Royan: Lambda 9 + préampli
TV HD: Thomson FE9234B, Philips 39PFL3807, Acer AT2356,
PC: Pinnacle PCTV310i & 310e, Technaxx DVB-S3, Techgear Diversity Stick, Terratec TStick+
marceljack
Brigades du Tigre
Brigades du Tigre

Messages: 22758
Inscription: 06 Oct 2005 17:59
Localisation: 75019 PARIS

Re: date d'apparition du RVB ou RGB

Messagepar BAISIN » 22 Mar 2012 16:23

jolaye a écrit:bonjour,
de quand date l'apparition du RVB sur les téléviseurs?
je crois que j'ai acheté une télé RVB en 1993...
je sais que l'invention du RVB date de l'apparition de la péritel...
mais sur les téléviseurs c'est bien plus tard...
quand?

Le RVB existait chez les pros avant la peritel(3 couleurs de base Rouge,Vert ou Green,et Bleu,qui est la base de la tv couleur).La peritel a permis d'offrir cette liaison basique,pour le grand public.J'ai un moniteur SONY Trinitron,avec l'entrée RGB,ou RVB,composée de 3 BNC(1 par couleur de base),plus la synchro composite(H et V),les niveaux et impédances sont identiques(le SCART a utilisé les mêmes caracteristiques electriques que les pros,pour le grand public).Cette liaison ne présente de l'interet,qu'avec les tubes cathodiques classiques.
Pour ceux qui se rappellent des MO 5,et TO7 dans les écoles,il y avait un moniteur(en fait un chassis ICC3 THOMSON),mutilé,étages HF-FI,et chroma non installés.Seuls l'alim,le circuit de balayage,et le traitement RVB depuis la peritel étaient fonctionnels.Ces moniteurs RVB marchent parfaitement avec la sortie RVB analogique Peritel, d'un tuner numérique(TNT,TNTSAT,FRANSAT,etc..........).La peritel est apparue fin 1979,chez PHILIPS RADIOLA,et chez THOMSON.Les autres constructeurs de tv avaient équipés leur tv de cette prise,mais,elle n'était pas cablée correctement,ou pas cablée du tout !
Du coup,en 1984-1985,les premiers abonnés "analogique" de Canal,ont essuyé les platres,avec plein de problemes(exemple:Pas de signal vidéo composite en sortie,sur la broche 19:C'était génant,à ce moment là,plus maintenant,puisqu'on utilise plus le tuner analogique du tv,désormais).
BAISIN
Mammouth
Mammouth

Messages: 7563
Inscription: 09 Aoû 2009 20:18
Localisation: Grenoble

Re: date d'apparition du RVB ou RGB

Messagepar Dominiak » 02 Avr 2012 21:53

Il y'a 2 versions de l'équation de Y:
>Celle que vous connaissez et qui concerne la SD, norme ITU-R BT.601 ou Rec. 601: Y’ = 0,299R’ + 0,587G’ + 0,114B’
>Et l'autre qui concerne la HD, la ITU-R BT 709-4 ou Rec. 709: Y'=0,2126R’ + 0,7152G’ + 0,0722B’
Adhérent Radiofil, n°5933 depuis 12/2011.
OS: Linux Mint 64 Mate
Avatar de l’utilisateur
Dominiak
Etalon
Etalon

Messages: 1244
Inscription: 05 Déc 2009 02:54
Localisation: Varennes/Seine (77130)

Re: date d'apparition du RVB ou RGB

Messagepar BAISIN » 07 Avr 2012 18:05

Dominiak a écrit:Il y'a 2 versions de l'équation de Y:
>Celle que vous connaissez et qui concerne la SD, norme ITU-R BT.601 ou Rec. 601: Y’ = 0,299R’ + 0,587G’ + 0,114B’
>Et l'autre qui concerne la HD, la ITU-R BT 709-4 ou Rec. 709: Y'=0,2126R’ + 0,7152G’ + 0,0722B’

Logiquement,je pense que l'équation concernant la HD a été utilisée par la NHK,d'abord,puis par le groupement Eureka 95,il y a 20 ans,pour les JO de 1992,sur leurs liaisons pro avec les projecteurs vidéo BARCO HD de démonstration(liaisons BNC),puis sur les rares GOLDEN SCART du Space System de Thomson,et du SONY TRINITRON HDVS KV 3215 HD(vu en démonstration au Palexpo,à Genève).
Surtout que cette équation a été élaborée par l'UIT,il était logique que l'appareil en démonstration soit conforme,dans la cité de Calvin !!!!!!!!!!!!!!!! Surtout en voyant des images HD venant de ces trinitrons pendant le salon TELECOM organisé par l'UIT ,au Palexpo !
