Messagepar bernard7715 » 01 Juil 2020 20:54

kumkum a écrit:merci pour cette suggestion, mais je ne peux pas la mettre en oeuvre , car je ne peux plus passez d'autres câbles sur le toit pour équiper une tête à 4 sorties.
Juste pour info, Il existe du coaxial VATC17 4 en1 malheureusement il a un diametre peu plus gros qu'un monocable, 11mm au lieu 7mm.


kumkum a écrit:En ayant lu plusieurs page du forum, j'avais compris qu'un préAmpli servait à améliorer le signal quand il est mauvais, et qu'un ampli servait à augmenter sa puissance quand on le sépare en plusieurs voies.


Un pré ampli est préférable car il il équipé de composants a faible bruit électrique ce qui n'est pas le cas dans un ampli, en plus pré-ampli avec un niveau sortie quasiment équivalent celui d'un ampli.

Un ampli est plutôt destiné aux installations collective ou il y a de grandes longueurs de câbles et de nombreux répartiteurs.
10 mètres de coaxial n'est pas une grande longueur. Attention quand on parle de grandes longueurs coaxial ce n'est pas tous le câble utilisé pour installation. Mais la longueur de câble entre antenne ou le prérempli et la prise murale.

kumkum a écrit:En revoyant mon installation actuelle, j'ai pu voir que je passais UHF-FM dans un coupleur, puis un autre coupleur indiquant " UHF-VHF -SAT"
La FM est en VHF, Mais peux tu nous communiquer une photo ou la référence des coupleurs .
Combs la ville 77380, alt.85m -antenne dans les combles- 30km de la Tour Eiffel.
Cantal-Malbo15230, alt. 1115m - ant. Lambda9- émetteurs reçus: Labastide du Haumont 53km, Truc de Fortunio 70km , Vabres 37km, le Pic du midi 308km.

Modérateur des forums TVNT
Avatar de l’utilisateur
bernard7715
Administrateur
Administrateur

Messages: 19568
Inscription: 14 Jan 2009 03:51
Localisation: combs la ville

Re: Distribution TV - Sat - FM, 7 postes

Messagepar kumkum » 01 Juil 2020 21:40

bon, ... , s 'il le faut vraiment je remonterai sur le toit... mais j'aurai préféré éviter :D
d'ailleur qd on dit au plus pres... ca veut dire quoi? je doit avoir entre 5 et 7m de cable dehors avant de pouvoir les atteindre facilement dans les combles..
est ce que ça irait à cette distance, ou il faut vraiment que je soit au bout de l' antenne...?
et sinon faut il que ce préampli prenne les 2 (FM et UHF) ou juste l'UHF ? (parce que s il doit prendre les deux je suis forcé de faire après le premier coupleur...).

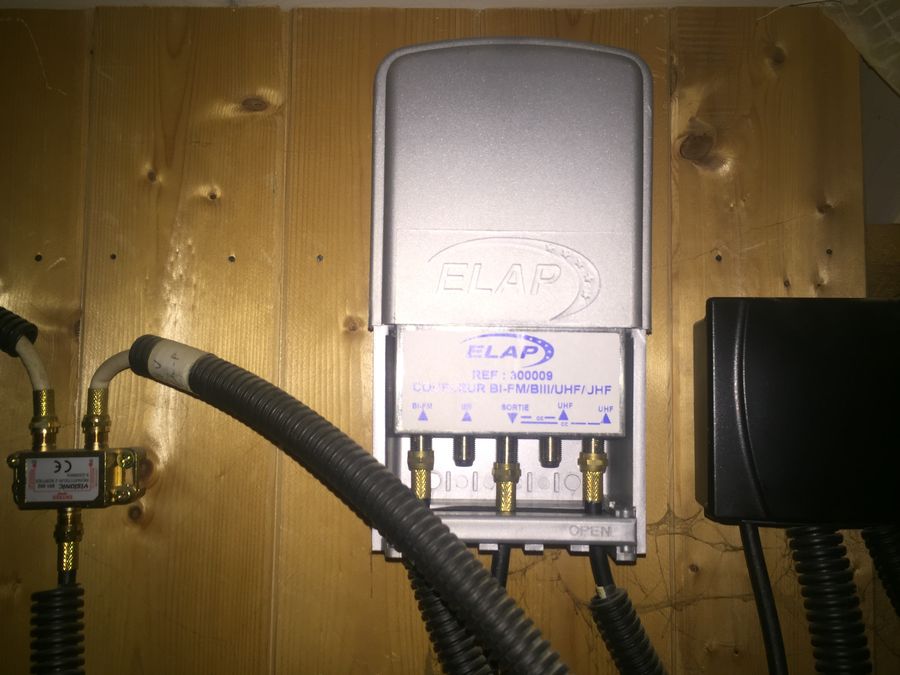

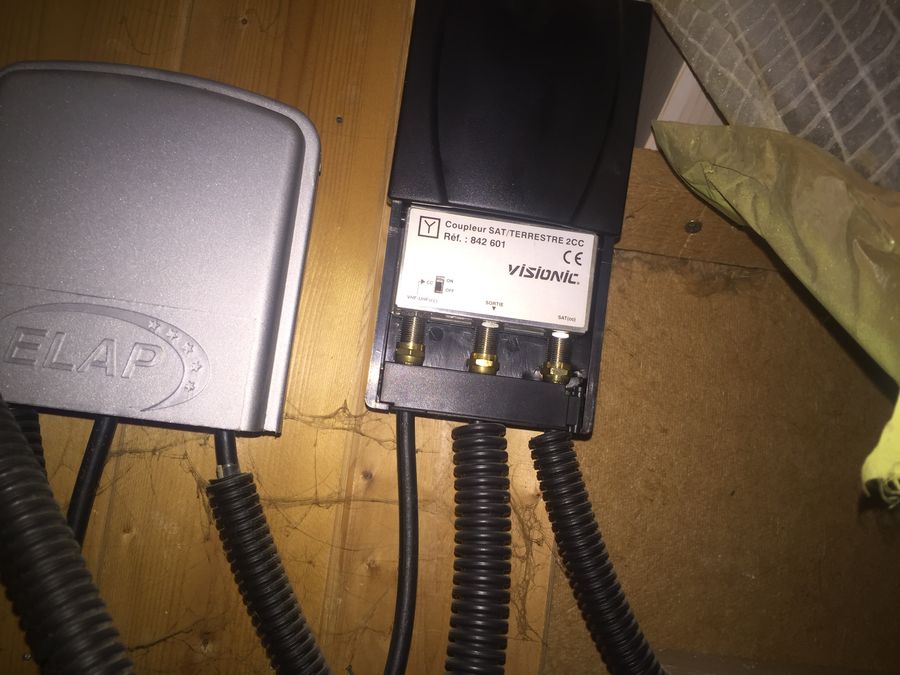

sinon voici le photos, j'espère qu elles seront assez visibles...
coupleur sat:


coupleur fm:

kumkum
Petit ver
Petit ver

Messages: 34
Inscription: 29 Juin 2020 18:41

Re: Distribution TV - Sat - FM, 7 postes

Messagepar kiki37 » 02 Juil 2020 00:20

Attention à la courbure des câbles ! Image
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)

modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 24507
Inscription: 03 Nov 2014 11:30

Re: Distribution TV - Sat - FM, 7 postes

Messagepar bernard7715 » 02 Juil 2020 02:21

kumkum a écrit:d'ailleur qd on dit au plus pres... ca veut dire quoi? je doit avoir entre 5 et 7m de cable dehors avant de pouvoir les atteindre facilement dans les combles..
est ce que ça irait à cette distance, ou il faut vraiment que je soit au bout de l' antenne...?
Ce n'est pas une obligation d’être prés de l'antenne
Le conseil d’installé un pré-ampli au plus prés de l'antenne, c'est pour évité d'amplifier les bruits électrique reçu par la portion de câble entre l'antenne et le pré-ampli.
Par contre je n'ai pas trouvé les caractéristiques du coupleur SAT/Terrestre Visionic. Vu le prixd'un coupleur, pour ta tranquillité remplace le.

instalation sat TV FM1.jpg
Combs la ville 77380, alt.85m -antenne dans les combles- 30km de la Tour Eiffel.
Cantal-Malbo15230, alt. 1115m - ant. Lambda9- émetteurs reçus: Labastide du Haumont 53km, Truc de Fortunio 70km , Vabres 37km, le Pic du midi 308km.

Modérateur des forums TVNT
Avatar de l’utilisateur
bernard7715
Administrateur
Administrateur

Messages: 19568
Inscription: 14 Jan 2009 03:51
Localisation: combs la ville

Re: Distribution TV - Sat - FM, 7 postes

Messagepar kiki37 » 02 Juil 2020 11:01

autre possibilité avec un meilleur équilibrage et un répartiteur en moins si toutefois le câblage intérieur le permet

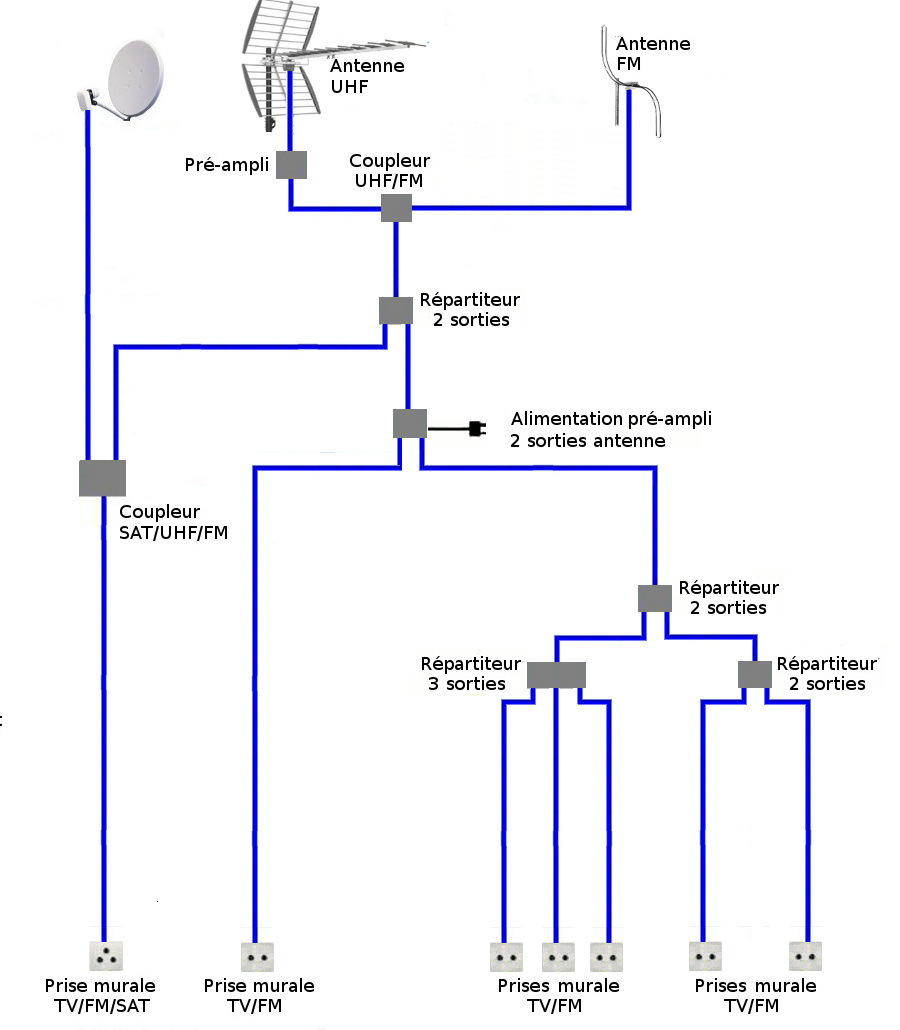

sinon, le schéma de Bernard est excellent
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)

modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 24507
Inscription: 03 Nov 2014 11:30

Re: Distribution TV - Sat - FM, 7 postes

Messagepar kumkum » 02 Juil 2020 12:27

oui merci beaucoup Bernard pour ce schema clair.

J'ai quelques précisions à demander mais d'abord j'essaye de mettre la main sur la boite du coupleur sat (je presque sur que je l'ai...) et je reviens ensuite vers vous
kumkum
Petit ver
Petit ver

Messages: 34
Inscription: 29 Juin 2020 18:41

Re: Distribution TV - Sat - FM, 7 postes

Messagepar kumkum » 02 Juil 2020 15:17

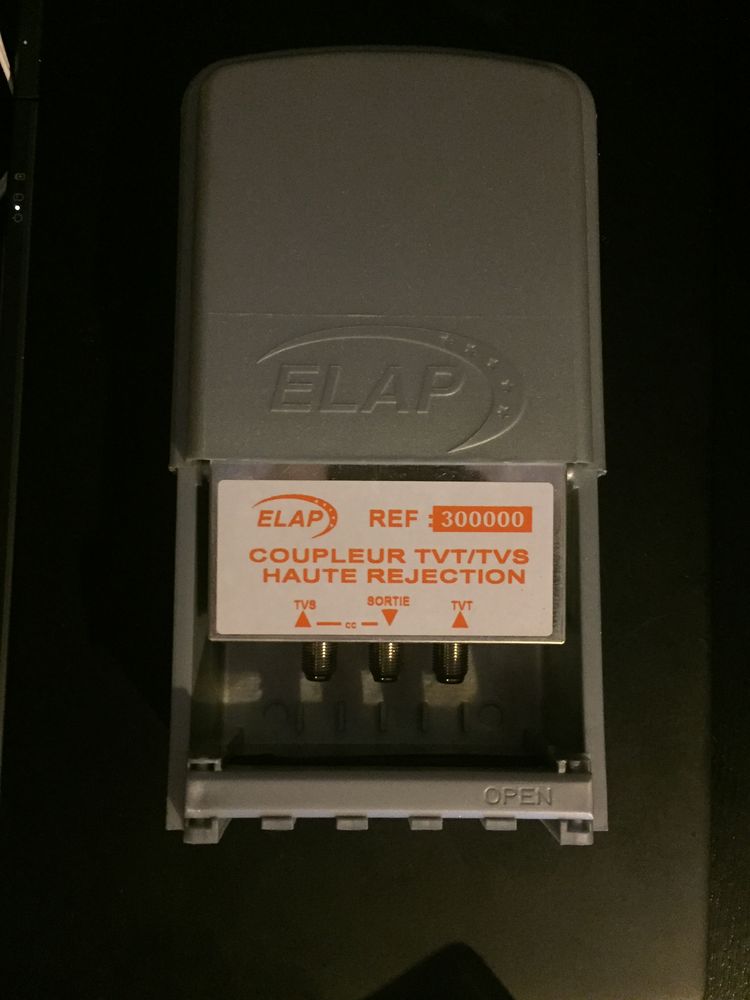

bon après avoir retourné tout mon fourbis, c'est finalement la boite du coupleur FM que j'ai retrouvé , donc ca ne donne pas trop d'indications...
la voici:


Mais en fouillant dans mes cartons, je suis tombé sur un autre coupleur sat que j'avais du acheté pour je ne sais quelle raison...
Le problème avec celui-ci est que j'ai perdue la patte de fixation, mais son schema montre une antenne FM, pensez vous que cela soit un garantie pour que ça ne touche pas à la bande FM?


concernant le schema:
kiki37, oui ça serait possible, mais je pense que cela m'ôte la possibilité d'intervertir manuellement les 2 prises qui peuvent recevoir le sat.

Bernard, est ce que j'ai juste en pensant que je peux intervertir le premier répartiteur et l'alim préampli ?
et si oui, y a t il un intérêt particulier à les placer dans un certain ordre ?

Pour ce fameux pré-ampli, auriez vous un matériel à me recommander ?

Aussi , selon vos explications, je le placerai dans les combles plutôt que qu'au bout de l'antenne ; cela ferait donc environs 6m après le bout de l'antenne, cela vous parait correct malgré tout?

Suite à la remarque de kiki37, je semble comprendre que le nombre de répartiteur à son importance.
J'ai trouvé ce composant à 5 sorties, mais je suis pas sur que ce soit un répartiteur...
https://www.manomano.fr/p/fracarro-shun ... 18-4457321

Sinon serait il mieux d'utiliser un répartiteur 6 voies (plus classique) avec un bouchon, ou bien c'est mieux d'utiliser 2 repartiteurs 2 sorties plus 1 autre à 3 sorties ?

Enfin kiki37, rassurez vous je me suis aperçut de la pliure en prenant la photo. Je veillerai à mettre des attache-gaines pour les maintenir en position correcte lors du montage final. J'ai été extrêmement précautionneux sur ce sujet quand il s'agissait de mon réseau de cable CAT 6, mais apparemment pas assez en ce qui concerne les cable TV... :roll:
kumkum
Petit ver
Petit ver

Messages: 34
Inscription: 29 Juin 2020 18:41

Re: Distribution TV - Sat - FM, 7 postes

Messagepar kiki37 » 02 Juil 2020 15:59

kumkum a écrit:concernant le schema:
kiki37, oui ça serait possible, mais je pense que cela m'ôte la possibilité d'intervertir manuellement les 2 prises qui peuvent recevoir le sat.


alors il y a cette autre solution, mais la réception satellite sera atténuée :?


kumkum a écrit:Bernard, est ce que j'ai juste en pensant que je peux intervertir le premier répartiteur et l'alim préampli ?

oui
kumkum a écrit:Aussi , selon vos explications, je le placerai dans les combles plutôt que qu'au bout de l'antenne ; cela ferait donc environs 6m après le bout de l'antenne, cela vous parait correct malgré tout?

oui, pas de problème
kumkum a écrit:Suite à la remarque de kiki37, je semble comprendre que le nombre de répartiteur à son importance.

ben, les atténuations produites par les répartiteurs s'additionnent
kumkum a écrit:J'ai trouvé ce composant à 5 sorties, mais je suis pas sur que ce soit un répartiteur...
https://www.manomano.fr/p/fracarro-shun ... 18-4457321

Sinon serait il mieux d'utiliser un répartiteur 6 voies (plus classique) avec un bouchon, ou bien c'est mieux d'utiliser 2 repartiteurs 2 sorties plus 1 autre à 3 sorties ?

Autant profiter des 2 sorties de l'alimentation de l'ampli.
kumkum a écrit:Enfin kiki37, rassurez vous je me suis aperçut de la pliure en prenant la photo. Je veillerai à mettre des attache-gaines pour les maintenir en position correcte lors du montage final. J'ai été extrêmement précautionneux sur ce sujet quand il s'agissait de mon réseau de cable CAT 6, mais apparemment pas assez en ce qui concerne les cable TV... :roll:

Pas grave, ce n'était pas une critique, juste une observation pour faire au mieux :wink:
(NB l'usage veut que l'on se tutoie sur les forums, alors le "vous" me vieillit davantage :mrgreen: )

EDIT : autre solution ▼
kumkum a écrit:J'ai trouvé ce composant à 5 sorties, mais je suis pas sur que ce soit un répartiteur...
https://www.manomano.fr/p/fracarro-shun ... 18-4457321

"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)

modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 24507
Inscription: 03 Nov 2014 11:30

Re: Distribution TV - Sat - FM, 7 postes

Messagepar kumkum » 02 Juil 2020 16:29

ok pas de souci pour le tutoiement :lol:

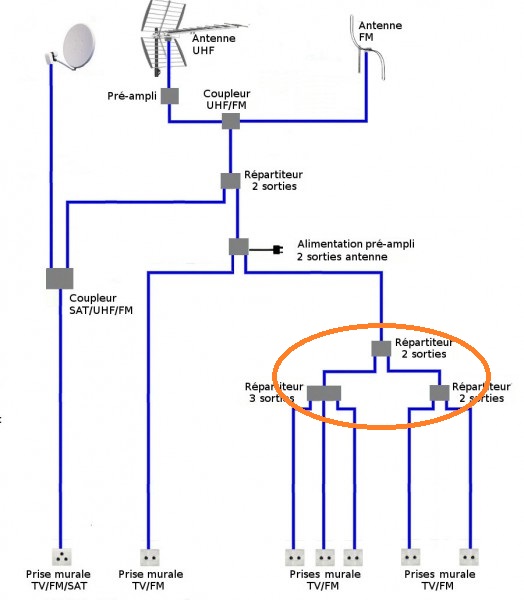

pour le répartiteur 6 voies, je me suis mal exprimé: c'était pour remplacer les 3 répartiteurs de la partie droite (entouré en orange ci-dessous) mais tout en conservant l'utilisation de la seconde sortie de l'ampli.
instalation sat TV FM2.jpg
instalation sat TV FM2.jpg (52.9 Kio) Vu 108 fois


Donc simplement avoir une sortie inutilisée (avec un bouchon), sur ce repartiteur.

Est ce mieux ou moins bien au niveau des pertes, que la version avec 3 répartiteurs ?

et concernant l'ampli, as tu des références de bon appareils ?

Merci
kumkum
Petit ver
Petit ver

Messages: 34
Inscription: 29 Juin 2020 18:41

Re: Distribution TV - Sat - FM, 7 postes

Messagepar marceljack » 02 Juil 2020 18:16

kumkum a écrit:J'ai trouvé ce composant à 5 sorties, mais je suis pas sur que ce soit un répartiteur...
https://www.manomano.fr/p/fracarro-shun ... 18-4457321
Ce n'est pas un répartiteur, c'est un dérivateur d'étage (1 sortie peu atténuée vers l'étage au-dessous et 5 sorties avec atténuation de 14 dB pour les prises de l'étage où il se trouve).

kumkum a écrit:Sinon serait il mieux d'utiliser un répartiteur 6 voies (plus classique) avec un bouchon, ou bien c'est mieux d'utiliser 2 repartiteurs 2 sorties plus 1 autre à 3 sorties ?
Cela ne change pas grand chose (atténuation de 10 à 12 dB pour chaque sortie TV/FM). Par contre ces 5 prises TV/FM auront un niveau de l'ordre de 10 dB plus faible que la prise TV/FM/SAT et la prise TV/FM seule du dernier schéma.
NB: A noter qu'il n'est pas possible sans inconvénient pour le SAT d'avoir 2 prises TV/FM/SAT via un répartiteur à 2 sorties.

kumkum a écrit:Enfin kiki37, rassurez vous je me suis aperçut de la pliure en prenant la photo. Je veillerai à mettre des attache-gaines pour les maintenir en position correcte lors du montage final. J'ai été extrêmement précautionneux sur ce sujet quand il s'agissait de mon réseau de cable CAT 6, mais apparemment pas assez en ce qui concerne les cable TV... :roll:
Pourtant un coaxial est plus sensible à ce problème qu'un câble réseau.
