Distribution TV - Sat - FM, 7 postes

Messagepar kumkum » 29 Juin 2020 19:43

Bonjour,

j’aurais besoin de vos lumières pour mon installation de TV en rénovation, en phase de finition.

Sur le toit j’ai antenne TV, antenne Sat, antenne FM.
A priori j’ai un très bon signal TNT car j’avais acheté un antenne de qualité, un Fraca.. quelques chose…
Et je devrais pouvoir même pouvoir l’améliorer car au départ je l’avais orienté entre 2 points d’émission afin de pouvoir aussi capter la Suisse (ce qui est désormais inutile), en la réorientant sur un seul émetteur.

Tout est câblé en 17 vatc, ou patc.

Voici le montage du départ avec seulement 2 TV (notez je ne sais plus s’il s’agit de coupleur SAT TV, SAT FM, TV FM ou dans quel ordre exact, mais le résultat est que j’ai un cable final avec les 3 bandes.

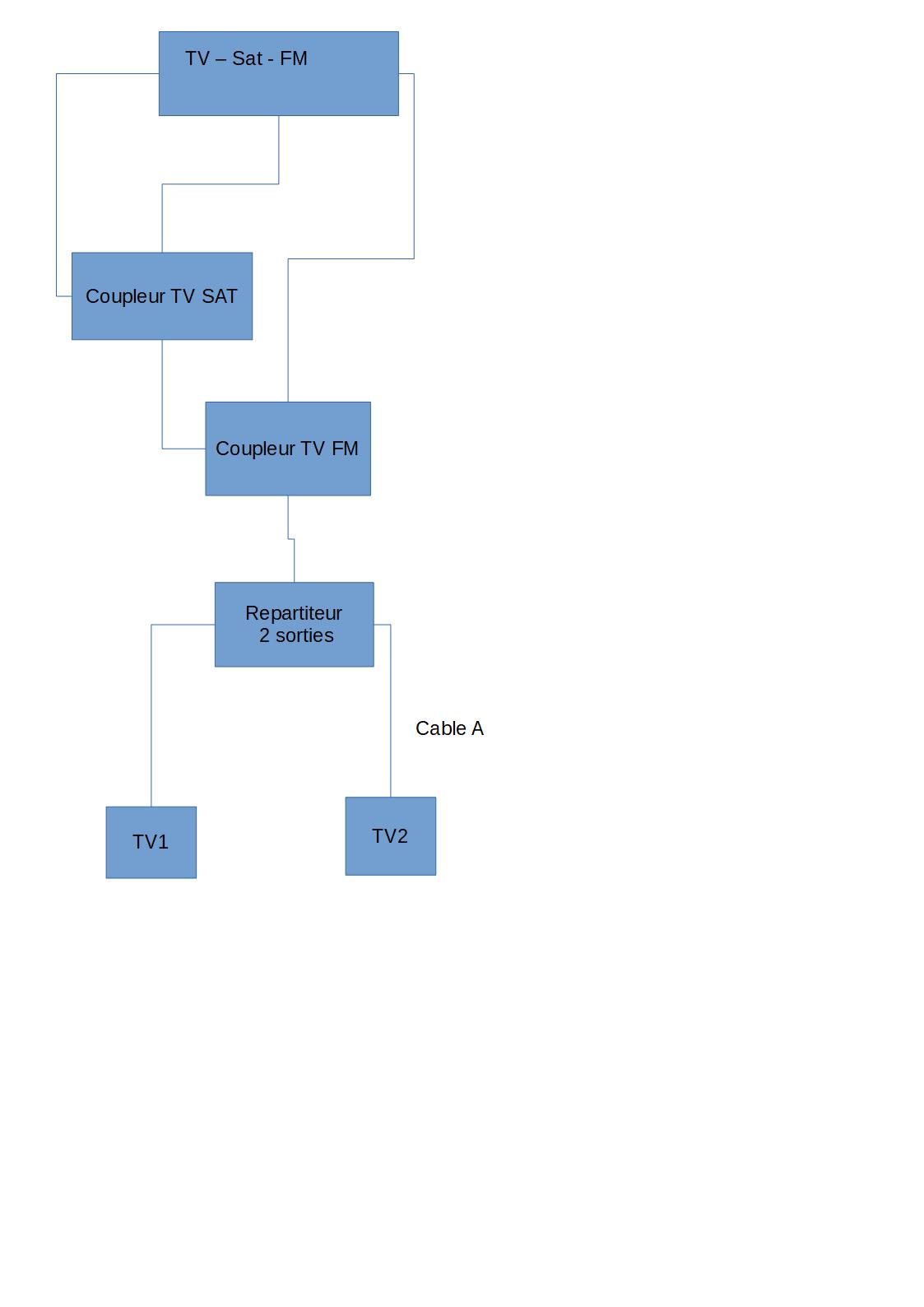

install TV originale.jpg


Maintenant que la rénovation se termine, j’aimerais pouvoir alimenter 7 point TV.
Je pensais couper le câble A et arriver à ce résultat final.

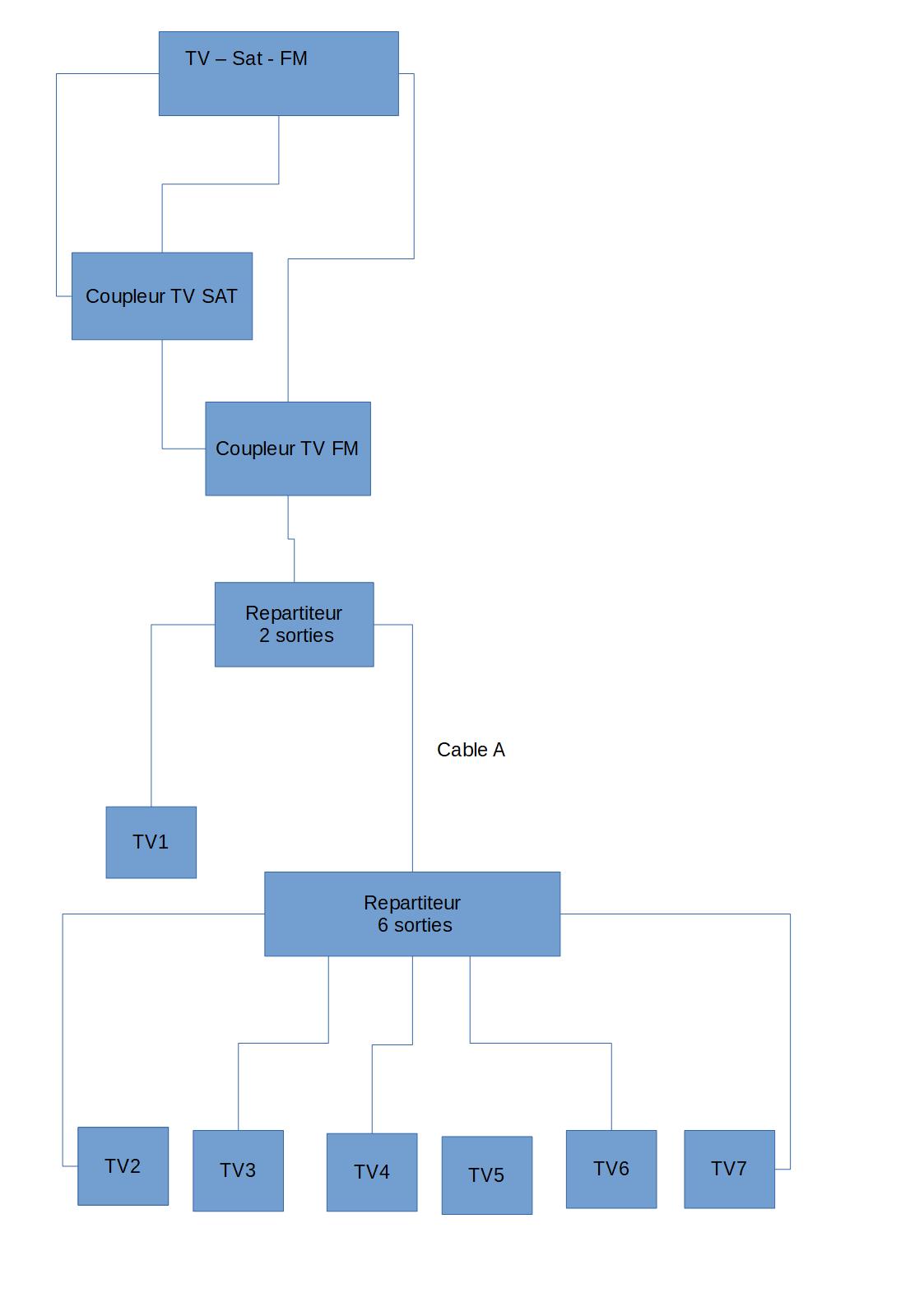

install TV finale.jpg


Or j’ai bien compris que le signal allait se dégrader avec un nouveau répartiteur 6 voies.
Donc en lisant ici et là, j’ai cru comprendre qu’il serait bon que j’installe un amplificateur, que je pensais mettre au niveau de l’inscription « cable A ».

Mais je suis un peu confus en lisant les descriptifs des répartiteurs, ampli répartiteurs, amplis…

Mon but est d’amener « Sat – TV – FM » aux 7 points de branchements ( tous équipés de prise legrand séparant le signal, avec 3 sorties).

J’ai pu consulté des descriptifs d’ampli-répartiteur 6 voies sur un site de GSB bien connu, mais qui apparemment « filtre la gamme TNT uniquement »… ? Et j’ai pu lire des commentaires d’acheteurs qui se plaignaient de ne plus avoir la FM après l’installation.

J’ai aussi pu voir d’autres appareils qui semblent amplifier la TNT mais pas le SAT… ?

Je suis un peu perdu… Est ce qu’il n’y a que la TNT qui doive être amplifiée ou bien les 3 signaux ?

Bref que me conseillez-vous comme montage et à quel endroit du circuit afin de pouvoir bénéficier des 3 signaux sur les 7 points ?

Merci d’avance !
kumkum
Petit ver
Petit ver

Messages: 23
Inscription: 29 Juin 2020 18:41

Re: Distribution TV - Sat - FM, 7 postes

Messagepar bernard7715 » 30 Juin 2020 00:15

Bonjour et bienvenue sur le forum.

Le sat. est il distribué sur toutes les prises :?:
Combs la ville 77380, alt.85m -antenne dans les combles- 30km de la Tour Eiffel.
Cantal-Malbo15230, alt. 1115m - ant. Lambda9- émetteurs reçus: Labastide du Haumont 53km, Truc de Fortunio 70km , Vabres 37km, Audix 142km, le Pic du midi 308km.

Modérateur des forums TVNT
Avatar de l’utilisateur
bernard7715
Administrateur
Administrateur

Messages: 19459
Inscription: 14 Jan 2009 03:51
Localisation: combs la ville

Re: Distribution TV - Sat - FM, 7 postes

Messagepar bernard7715 » 30 Juin 2020 00:27

kumkum a écrit:Et je devrais pouvoir même pouvoir l’améliorer car au départ je l’avais orienté entre 2 points d’émission afin de pouvoir aussi capter la Suisse (ce qui est désormais inutile), en la réorientant sur un seul émetteur.
Pour info depuis le 12 juin la suisse a réactivé quelques émetteurs frontalier.
Voila les liens des 3 topics ou l'on en parle.
:arrow: http://www.tvnt.net/forum/l-ex-tnt-suisse-t8616-890.html#p713948
:arrow: http://www.tvnt.net/forum/emetteur-de-la-barillette-massif-de-la-dole-t31-1580.html#p714031
:arrow: http://www.tvnt.net/forum/post715121.html#p714033
Combs la ville 77380, alt.85m -antenne dans les combles- 30km de la Tour Eiffel.
Cantal-Malbo15230, alt. 1115m - ant. Lambda9- émetteurs reçus: Labastide du Haumont 53km, Truc de Fortunio 70km , Vabres 37km, Audix 142km, le Pic du midi 308km.

Modérateur des forums TVNT
Avatar de l’utilisateur
bernard7715
Administrateur
Administrateur

Messages: 19459
Inscription: 14 Jan 2009 03:51
Localisation: combs la ville

Re: Distribution TV - Sat - FM, 7 postes

Messagepar kumkum » 30 Juin 2020 10:58

bernard7715 a écrit:Bonjour et bienvenue sur le forum.

Le sat. est il distribué sur toutes les prises :?:


oui c'est ce que j'aurais voulu.
Cela pose t il un problème ?
kumkum
Petit ver
Petit ver

Messages: 23
Inscription: 29 Juin 2020 18:41

Re: Distribution TV - Sat - FM, 7 postes

Messagepar kumkum » 30 Juin 2020 11:04

bernard7715 a écrit:
kumkum a écrit:Et je devrais pouvoir même pouvoir l’améliorer car au départ je l’avais orienté entre 2 points d’émission afin de pouvoir aussi capter la Suisse (ce qui est désormais inutile), en la réorientant sur un seul émetteur.
Pour info depuis le 12 juin la suisse a réactivé quelques émetteurs frontalier.
Voila les liens des 3 topics ou l'on en parle.
:arrow: http://www.tvnt.net/forum/l-ex-tnt-suisse-t8616-890.html#p713948
:arrow: http://www.tvnt.net/forum/emetteur-de-la-barillette-massif-de-la-dole-t31-1580.html#p714031
:arrow: http://www.tvnt.net/forum/post715121.html#p714033


merci pour l'info, je ferai le test
kumkum
Petit ver
Petit ver

Messages: 23
Inscription: 29 Juin 2020 18:41

Re: Distribution TV - Sat - FM, 7 postes

Messagepar kumkum » 30 Juin 2020 19:05

Est ce une configuration peu commune ?
Ne peut on pas distribuer les 3 signaux à 7 postes?

Si oui, quelles sont les limitations à respecter ?

Merci
kumkum
Petit ver
Petit ver

Messages: 23
Inscription: 29 Juin 2020 18:41

Re: Distribution TV - Sat - FM, 7 postes

Messagepar kiki37 » 30 Juin 2020 20:07

Bonsoir kumkum

Non, le satellite ne se distribue pas comme le terrestre (à moins de faire une installation d'antenne collective style immeuble, mais ce n'est pas le même prix)
Plusieurs raisons:
- Très fort affaiblissement du signal (déjà faible en sortie de LNB) par le répartiteur (on est à plus de 2000 MHz)
Il n'y a pas de préamplis pour particuliers prévus dans cette gamme d'onde.
- Le fait de coupler les signaux satellites et terrestres dans le même câble peut entraîner des interférences du signal satellite
- Avec une simple tête LNB, on ne peut pas faire fonctionner plusieurs récepteurs satellite simultanément: En effet, le récepteur satellite envoie des signaux de commutation pour changer de bande de fréquence et /ou de polarisation (horizontale ou verticale) ▼
explications ici :arrow: https://www.telesatellite.com/articles/lnb/
- Enfin, si c'est pour recevoir TNTsat ou Fransat, ces chaînes sont cryptées et il faudra autant de récepteur adéquat (ou de module CAM CI+ pour Fransat) que de téléviseur :!:
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)

modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 24143
Inscription: 03 Nov 2014 11:30

Re: Distribution TV - Sat - FM, 7 postes

Messagepar kumkum » 01 Juil 2020 00:04

merci kiki37 pour ce début de réponse

concernant le sat, il s'agit juste du sat gratuit dont j'ai plusieurs demodulateurs.
Je ne demande pas forcement à ce qu'il puissent marcher en même tps.
mais je comprends un peu mieux les limites.

serait il envisageable que je puisse l'avoir sur 2 TV (TV1 et TV2 sur le schema) ? et si oui quel montage devrait je faire?

et concernant la FM, est il possible de l'envoyer sur les 7 postes ?

Et si c'est pas possible non plus, sur combien de poste max je peux l'envoyer ?

merci
kumkum
Petit ver
Petit ver

Messages: 23
Inscription: 29 Juin 2020 18:41

Re: Distribution TV - Sat - FM, 7 postes

Messagepar bernard7715 » 01 Juil 2020 03:03

kiki37 a écrit:Non, le satellite ne se distribue pas comme le terrestre (à moins de faire une installation d'antenne collective style immeuble, mais ce n'est pas le même prix)

Bien qu'un Multiswitch a 8 sorties n'est pas très chère (85€)

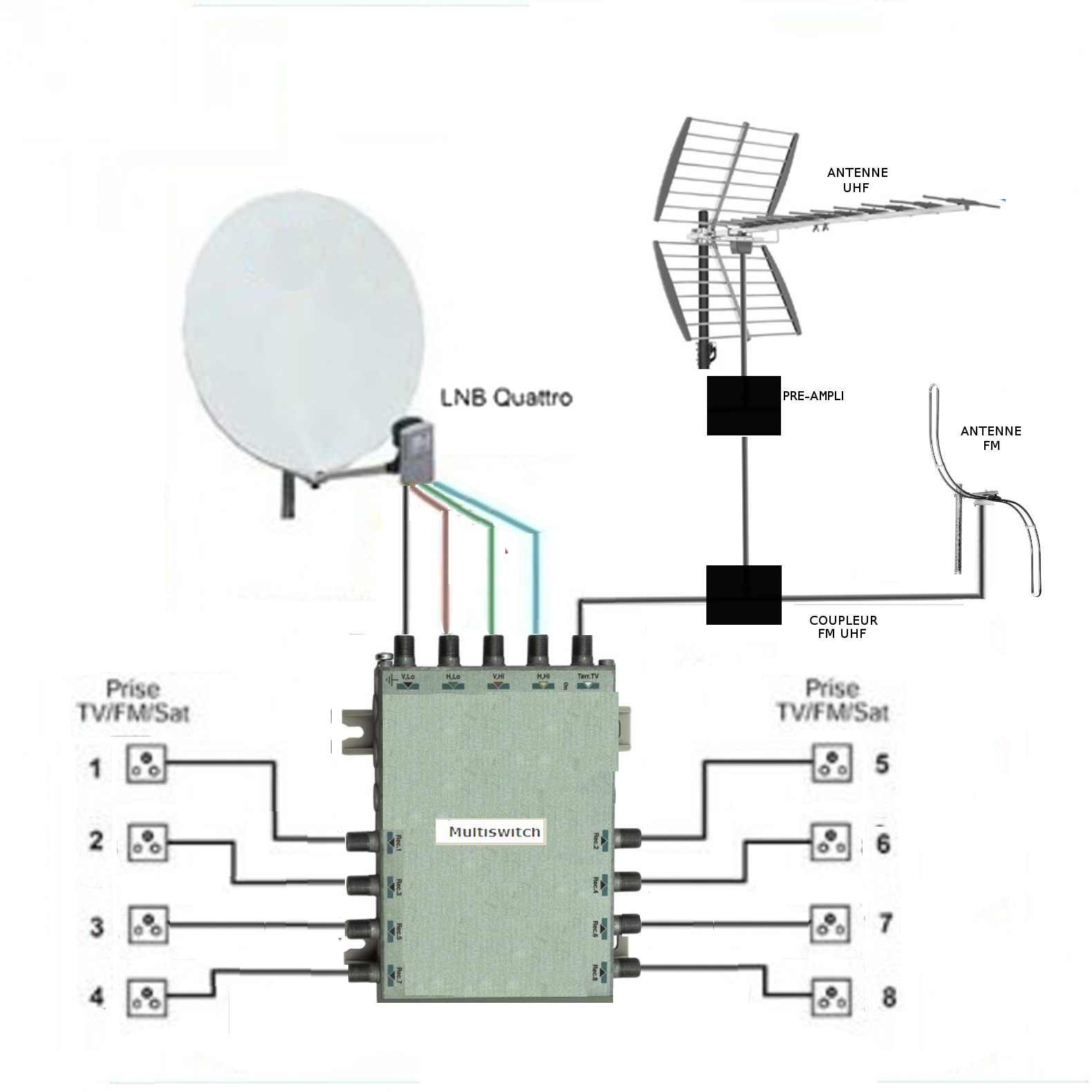

Avec un multiswitch ton installation pourrait être faite comme ce synoptique

Combs la ville 77380, alt.85m -antenne dans les combles- 30km de la Tour Eiffel.
Cantal-Malbo15230, alt. 1115m - ant. Lambda9- émetteurs reçus: Labastide du Haumont 53km, Truc de Fortunio 70km , Vabres 37km, Audix 142km, le Pic du midi 308km.

Modérateur des forums TVNT
Avatar de l’utilisateur
bernard7715
Administrateur
Administrateur

Messages: 19459
Inscription: 14 Jan 2009 03:51
Localisation: combs la ville

Re: Distribution TV - Sat - FM, 7 postes

Messagepar kumkum » 01 Juil 2020 10:01

Ce multiswitch fait il aussi office d'ampli?

Je n'ai qu'une tête LNB donc je ne pense pas que cela puisse marcher dans mon cas.

Mais serait il enviseageable de pouvoir distribuer le sat (pas simultanémen' à 2 prises), et FM TNT à toutes les prises?

Si oui quel serait le montage?

Merci
