Re: DVB-T2

Messagepar bernard7715 » 12 Jan 2018 04:07

Franck Morin a écrit:
BAISIN a écrit:

Franck Morin a écrit:
en effet, il y a très peu d'émetteurs de compléments : que des émetteurs principaux ou presque pour ce réseau multivilles M1.
il n'y a qu'a regarder la puissance de chacun et le nom du site dans la liste plus haut.
il n'est pas prévu de l'étendre aux sites secondaires.


Sur le listing, je n' ai vu QU' UN UNIQUE EMETTEUR sur Grenoble: La Tour sans Venin( Grenoble 2 ), de faible portée, avec un faible " Darlington " d' émission, pas de Klystron( sinon le groupe électrogène de secours se mettrait à genoux, en cas d' absence de jus :mrgreen: )



les émetteurs de Chamrousse font 5 kW, ceux de la tour sans venin 120W à 190W...
je suppose que pour cet émetteur M1 de la tour sans venin (Grenoble 2), ce sera du même ordre.

+1

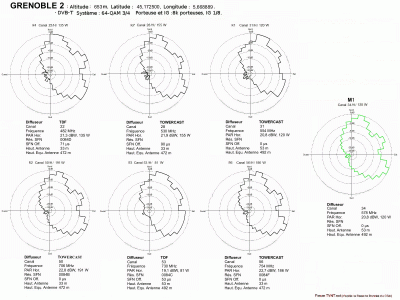

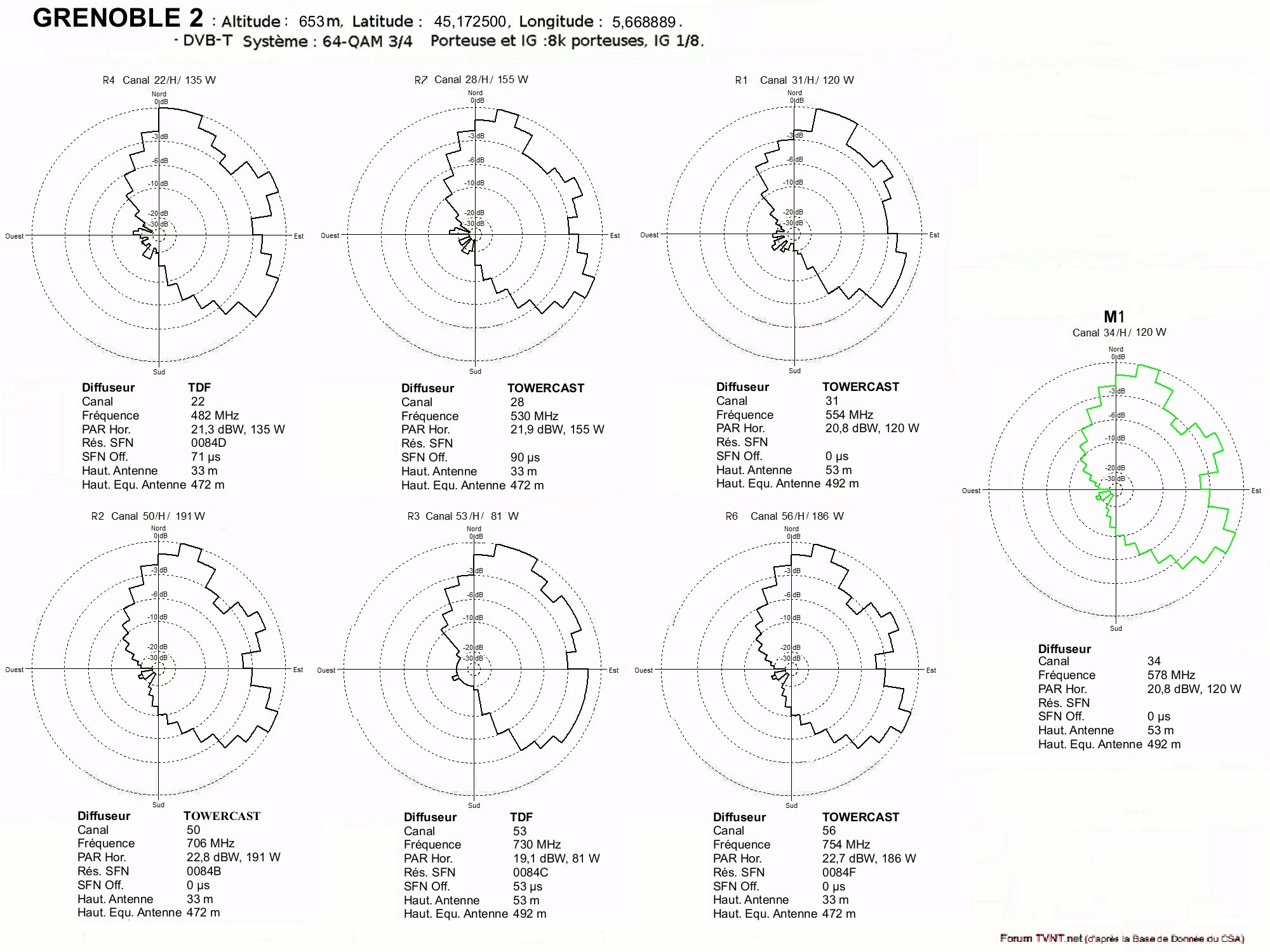

GRENOBLE 2 M1.gif

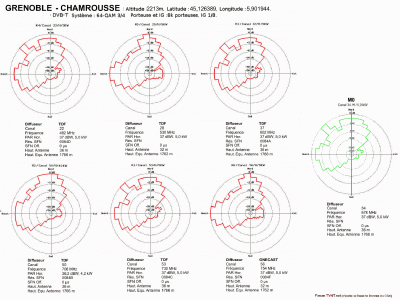

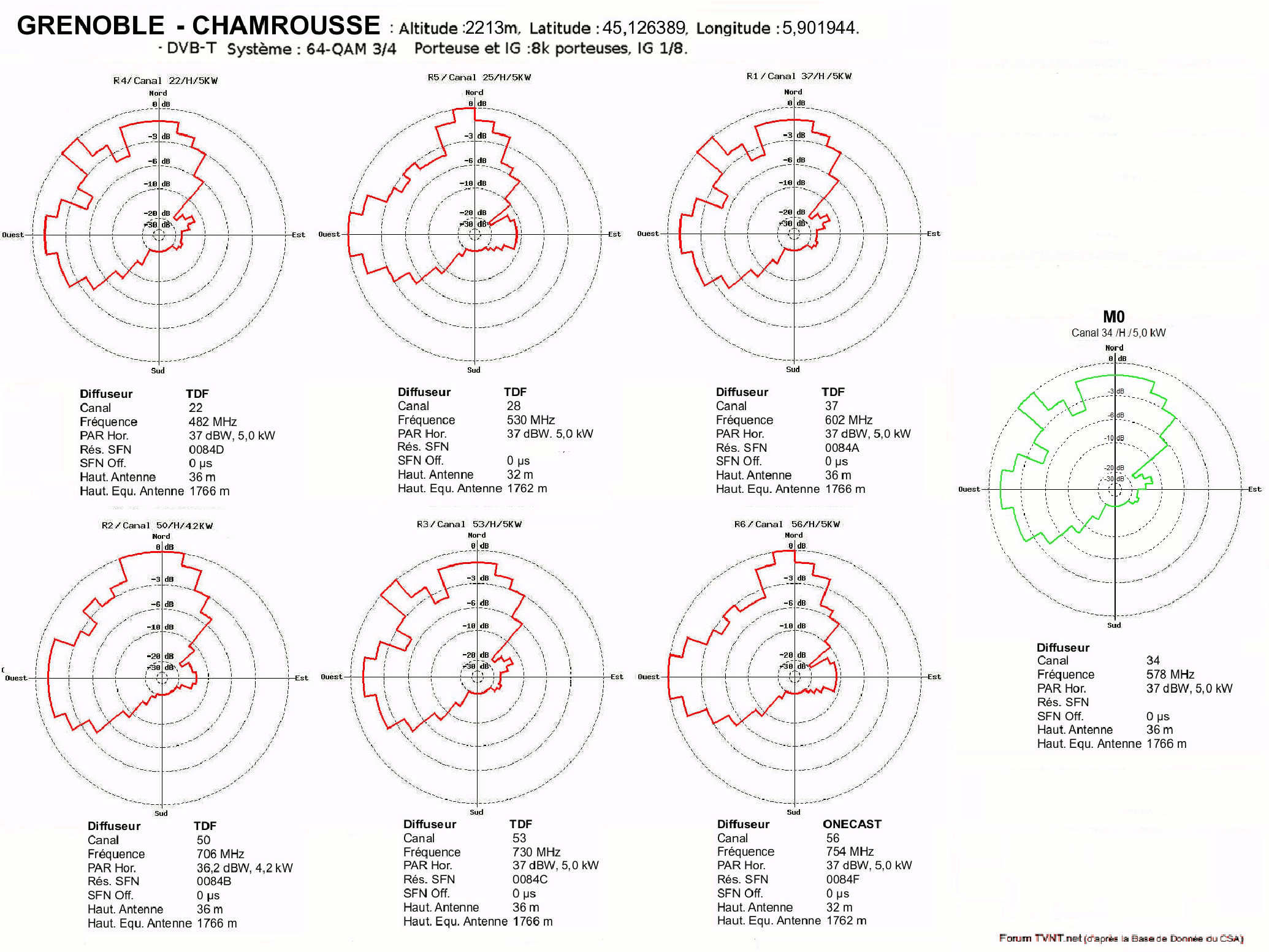

GRENOBLE CHAMROUSSE MO.gif

Source CSA
Combs la ville 77380, alt.85m -antenne dans les combles- 30km de la Tour Eiffel.
Cantal-Malbo15230, alt. 1115m - ant. Lambda9- émetteurs reçus: Labastide du Haumont 53km, Truc de Fortunio 70km , Vabres 37km, Audix 142km, le Pic du midi 308km.
Avatar de l’utilisateur
bernard7715
Brigades du Tigre
Brigades du Tigre

Messages: 16925
Inscription: 14 Jan 2009 03:51
Localisation: combs la ville

Re: DVB-T2

Messagepar Franck Morin » 12 Jan 2018 10:09

merci Bernard.
Pour expliquer un peu plus, le plan M0 était le plan de travail initial, qui a finalement été remplacé par le M1.
le réseau multi-villes n'aura donc pas d'émetteur sur Chamrousse.

par contre de tes chiffres je suis étonné de voir qu'à la tour Sans Venin, la hauteur des émetteurs est parfois 33m, parfois 53m.
Cinergy T², Ran T Stick+, RTL-SDR, August T210 - Axil RT0407HD ; antenne collective/intérieure sur Tour Eiffel + TNT Numéricable.
HD-Line HD-50 sur Astra 2 et DSR5020 sur Astra. RNT Sony XDR-P1DBPB modérateur des forums de TVNT.net et de TNT-Fr
Avatar de l’utilisateur
Franck Morin
Brigades du Tigre
Brigades du Tigre

Messages: 13005
Inscription: 24 Juin 2005 11:26
Localisation: 78-Chatou

Re: DVB-T2

Messagepar Ford Prefect » 12 Jan 2018 12:47

Il y a des erreurs :
Pour Paris une tripotée d’émetteurs sur le canal 24 avec des puissances énormes.
Si le 24 est libre avec une telle marge faut m'expliquer pourquoi les tests sont sur le 26 :D
Don't panic
Modérateur des forums de TVNT.net
Avatar de l’utilisateur
Ford Prefect
Brigades du Tigre
Brigades du Tigre

Messages: 14770
Inscription: 28 Aoû 2005 21:50
Localisation: Beauvais 60

Re: DVB-T2

Messagepar Franck Morin » 12 Jan 2018 16:05

pourquoi des erreurs ?
on y retrouve bien les 4 émetteurs historiques de la région parisienne permettant de boucher un minimum les zones d'ombre de la tour Eiffel, (Sannois, Chennevières et Villebon). Comme du temps de l'analogique.
si ils y sont c'est que le CSA doit juger qu'ils couvrent un nombre conséquent d'habitants qui, sinon, ne recevraient pas ce multiplexe.
et les puissances sont équivalentes à celles des autres multiplexes R1 à R7. je ne vois pas où est le problème.
il faudrait savoir combien d'habitations ont leur antenne tournée vers les 3 émetteurs "secondaires" du 91, 94 et 95, mais ça doit faire un certain nombre.

quand au canal 24, il y a belle lurette qu'il est disponible, je ne vois pas de contradiction avec le fait que le canal 26 soit utilisé pour des tests ?
Cinergy T², Ran T Stick+, RTL-SDR, August T210 - Axil RT0407HD ; antenne collective/intérieure sur Tour Eiffel + TNT Numéricable.
HD-Line HD-50 sur Astra 2 et DSR5020 sur Astra. RNT Sony XDR-P1DBPB modérateur des forums de TVNT.net et de TNT-Fr
Avatar de l’utilisateur
Franck Morin
Brigades du Tigre
Brigades du Tigre

Messages: 13005
Inscription: 24 Juin 2005 11:26
Localisation: 78-Chatou

Re: DVB-T2

Messagepar Ford Prefect » 12 Jan 2018 16:13

Quand même des puissances de 30KW sur des émetteurs de complément ça fait beaucoup plus
que ce qu'ils utilisent actuellement par exemple sur le canal 25 adjacent.(environ 1 KW)
Tout ça en SFN avec 40 KW sur la tour faut espérer qu'ils vont changer l'intervalle de garde.
Don't panic
Modérateur des forums de TVNT.net
Avatar de l’utilisateur
Ford Prefect
Brigades du Tigre
Brigades du Tigre

Messages: 14770
Inscription: 28 Aoû 2005 21:50
Localisation: Beauvais 60

Re: DVB-T2

Messagepar Franck Morin » 12 Jan 2018 18:39

Je ne sais pas où tu vas chercher ces différences.
dans le fichier du CSA sur l'intranet, si on regarde par exemple Paris Sud (Villebon), on a exactement les mêmes puissances d'émission pour R1, R2, R3, R4, R6, R7 et M1.

les puissances ne sont pas données dans ce tableau en W ou kW mais en dbW ou quelque chose comme ça (logarithmique).
Cinergy T², Ran T Stick+, RTL-SDR, August T210 - Axil RT0407HD ; antenne collective/intérieure sur Tour Eiffel + TNT Numéricable.
HD-Line HD-50 sur Astra 2 et DSR5020 sur Astra. RNT Sony XDR-P1DBPB modérateur des forums de TVNT.net et de TNT-Fr
Avatar de l’utilisateur
Franck Morin
Brigades du Tigre
Brigades du Tigre

Messages: 13005
Inscription: 24 Juin 2005 11:26
Localisation: 78-Chatou

Re: DVB-T2

Messagepar Ford Prefect » 12 Jan 2018 21:12

Franck Morin a écrit:Je ne sais pas où tu vas chercher ces différences.

La :D
Franck Morin a écrit:On sait aussi que les canaux du M1 seraient plus ou moins les suivants (info de fin septembre 2017 prise sur l'extranet du CSA, la base de donnée des émetteurs)

identifiant de l'émetteur --- code postal --- canal --- ville --- puissance

311445 --- 04006 --- 21 --- ANNOT --- 16
311496 --- 76027 --- 21 --- NEUFCHATEL-EN-BRAY --- 18
311468 --- 15098 --- 22 --- AURILLAC 2 --- 3
311469 --- 15012 --- 22 --- AURILLAC CAUSSAC --- 11.8
311491 --- 89006 --- 22 --- AUXERRE MOLESMES --- 40
311613 --- 89001 --- 22 --- AUXERRE VENOY --- 14.5
311538 --- 89009 --- 22 --- AVALLON --- 2
311475 --- 52003 --- 22 --- CHAUMONT CHALINDREY --- 32
311534 --- 15104 --- 22 --- CRANDELLES --- -2.2
311441 --- 21026 --- 22 --- DIJON --- 21.8
311536 --- 15107 --- 22 --- GIOU-DE-MAMOU --- -3
311480 --- 02005 --- 22 --- HIRSON --- 43
311535 --- 15061 --- 22 --- JUSSAC --- 9.5
311537 --- 15091 --- 22 --- LAROQUEVIEILLE --- 4
311545 --- 15058 --- 22 --- MANDAILLES --- -3
311546 --- 21009 --- 22 --- PLOMBIERES-LES-DIJON --- 13
311539 --- 15122 --- 22 --- SANSAC-DE-MARMIESSE --- -7
311500 --- 73059 --- 22 --- ST-MARTIN-DE-BELLEVI --- 24
311544 --- 15054 --- 22 --- ST-SIMON --- 0
311543 --- 89014 --- 22 --- TONNERRE --- 14.1
311542 --- 15037 --- 22 --- VELZIC --- 0
311541 --- 15095 --- 22 --- VEZAC --- -1
311540 --- 89003 --- 22 --- VILLENEUVE-SUR-YONNE --- 7.7
311457 --- 74018 --- 23 --- MONT SALEVE --- 25.7
311616 --- 50007 --- 23 --- MORTAIN --- 29.4
311440 --- 79011 --- 23 --- NIORT 2 --- 17
311506 --- 49006 --- 24 --- ANGERS --- 25
311614 --- 19017 --- 24 --- BRIVE 2 --- 15.5
311483 --- 19025 --- 24 --- BRIVE 3 --- 24.8
311472 --- 54001 --- 24 --- NANCY --- 30
311443 --- 94002 --- 24 --- PARIS EST CHENNEVIER --- 30.8
311442 --- 95001 --- 24 --- PARIS NORD --- 30
311444 --- 91140 --- 24 --- PARIS SUD --- 26.4
311481 --- 75003 --- 24 --- PARIS TOUR EIFFEL --- 41
311474 --- 88030 --- 24 --- VITTEL --- 40
311482 --- 64001 --- 25 --- BAYONNE --- 30
311455 --- 20013 --- 25 --- PORTO-VECCHIO 1 --- 31.8
311485 --- 20002 --- 26 --- AJACCIO LA PUNTA --- 19.5
311547 --- 35022 --- 26 --- CHATEAUBOURG --- -7
311435 --- 56002 --- 26 --- LORIENT --- 44
311632 --- 56004 --- 26 --- LORIENT --- 22
311438 --- 86004 --- 26 --- POITIERS 1 --- 24
311531 --- 35001 --- 26 --- RENNES --- 30.8
311532 --- 35020 --- 26 --- RENNES 2 --- 8.5
311533 --- 35058 --- 26 --- RENNES CESSON-SEVIGN --- 3
311434 --- 22007 --- 26 --- ST-BRIEUC --- 18.7
311471 --- 56001 --- 26 --- VANNES --- 43
311548 --- 35010 --- 26 --- VITRE --- 4
311450 --- 43035 --- 27 --- LE PUY ST-JEAN-DE-NA --- 36
311447 --- 95002 --- 27 --- MANTES --- 37
311459 --- 13001 --- 27 --- MARSEILLE GRANDE ETO --- 50
311461 --- 13006 --- 27 --- MARSEILLE POMEGUES --- 35.4
311427 --- 48027 --- 27 --- MENDE --- 34
311495 --- 76001 --- 27 --- ROUEN --- 30.4
311449 --- 15002 --- 27 --- ST-FLOUR 1 --- 32.6
311437 --- 45006 --- 28 --- ORLEANS 2 --- 30
311448 --- 33009 --- 29 --- LESPARRE --- 30
311451 --- 06002 --- 29 --- MENTON --- 35.4
311431 --- 12062 --- 29 --- MILLAU LEVEZOU --- 30
311484 --- 06003 --- 29 --- NICE MONT ALBAN --- 31.8
311429 --- 31072 --- 29 --- TOULOUSE --- 36
311428 --- 65001 --- 29 --- TOULOUSE PIC DU MIDI --- 47
311452 --- 06047 --- 29 --- UTELLE --- 26
311463 --- 05003 --- 30 --- GAP MONT COLOMBIS --- 29
311430 --- 09038 --- 30 --- TARASCON-SUR-ARIEGE --- 27
311511 --- 29007 --- 31 --- BREST 1 --- 10
311512 --- 29012 --- 31 --- BREST 2 --- -8.2
311513 --- 29052 --- 31 --- BREST 3 --- -11.5
311510 --- 29001 --- 31 --- BREST TREDUDON --- 24.2
311554 --- 29016 --- 31 --- CHATEAULIN --- 9.3
311555 --- 29010 --- 31 --- CONCARNEAU --- 6.5
311553 --- 29017 --- 31 --- CROZON --- 4.8
311552 --- 29013 --- 31 --- DOUARNENEZ --- -10
311556 --- 29009 --- 31 --- LANDERNEAU --- 8
311562 --- 29062 --- 31 --- PLOUGASTEL-DAOULAS 1 --- 10
311557 --- 29066 --- 31 --- PLOUGASTEL-DAOULAS 2 --- -5.1
311560 --- 29002 --- 31 --- QUIMPER 1 --- 11.5
311559 --- 29070 --- 31 --- QUIMPER 2 --- -7
311558 --- 29042 --- 31 --- QUIMPER 3 --- -7
311561 --- 29064 --- 31 --- ST-RENAN --- -6
311456 --- 07122 --- 31 --- VALENCE --- 24.8
311514 --- 84006 --- 32 --- AVIGNON MONT VENTOUX --- 47
311489 --- 55001 --- 32 --- BAR-LE-DUC 1 --- 16.6
311462 --- 05004 --- 32 --- SERRES_05 --- 23.8
311470 --- 67004 --- 32 --- STRASBOURG-NORDHEIM --- 37
311473 --- 55008 --- 32 --- VERDUN --- 42
311479 --- 60006 --- 33 --- AMIENS SAINT-JUST --- 38.9
311464 --- 74003 --- 33 --- CLUSES --- 28
311439 --- 17004 --- 33 --- LA ROCHELLE --- 25
311465 --- 73006 --- 34 --- ALBERTVILLE 1 --- 17
311516 --- 73060 --- 34 --- CHAMBERY 2 --- 15.8
311517 --- 73167 --- 34 --- CHAMBERY 3 --- 26.8
311467 --- 38005 --- 34 --- GRENOBLE 2 --- 20.8
311433 --- 53006 --- 34 --- LAVAL MONT ROCHARD --- 40
311446 --- 71020 --- 34 --- LE CREUSOT --- 30.4
311466 --- 73004 --- 34 --- MONTMELIAN --- 25
311486 --- 69001 --- 36 --- LYON FOURVIERE --- 34
311487 --- 42041 --- 36 --- ROANNE 2 --- 23.4
311488 --- 42001 --- 36 --- ST-ETIENNE --- 30
311490 --- 08001 --- 37 --- MEZIERES SURY --- 47
311505 --- 44001 --- 37 --- NANTES --- 42.2
311307 --- 07052 --- 38 --- PRIVAS --- 30
311499 --- 24016 --- 40 --- BERGERAC --- 46
311501 --- 14001 --- 40 --- CAEN --- 30.7
311502 --- 14487 --- 40 --- CAEN NORD --- 25
311494 --- 76002 --- 40 --- LE HAVRE --- 16.3
311633 --- 24002 --- 40 --- PERIGUEUX 1 --- 11.8
311634 --- 24023 --- 40 --- PERIGUEUX 2 --- 9
311563 --- 24003 --- 40 --- SARLAT --- 11.6
311567 --- 63002 --- 41 --- AMBERT 1 --- 17.6
311453 --- 20101 --- 41 --- BASTIA 2 --- 10
311568 --- 03007 --- 41 --- BELLERIVE-SUR-ALLIER --- 17.8
311565 --- 63059 --- 41 --- CHATELGUYON --- -4.7
311518 --- 63001 --- 41 --- CLERMONT-FERRAND PUY --- 41
311520 --- 63016 --- 41 --- CLERMONT-FERRAND ROY --- 10.4
311454 --- 20009 --- 41 --- CORTE BISTUGLIO --- 13
311436 --- 57011 --- 41 --- FORBACH --- 30
311476 --- 59009 --- 41 --- LILLE --- 30
311478 --- 59010 --- 41 --- MAUBEUGE --- 30
311572 --- 03002 --- 41 --- MONTLUCON 1 --- 18.8
311570 --- 03008 --- 41 --- MONTLUCON 2 --- 20.9
311569 --- 63073 --- 41 --- ROMAGNAT --- 0.5
311477 --- 59083 --- 41 --- VALENCIENNES --- 30
311493 --- 80008 --- 42 --- ABBEVILLE --- 30
311521 --- 23010 --- 42 --- GUERET --- 31.1
311524 --- 87058 --- 42 --- LIMOGES --- 30
311525 --- 87013 --- 42 --- LIMOGES 2-PANAZOL --- 11.8
311526 --- 87009 --- 42 --- LIMOGES COUZEIX --- 17.8
311492 --- 50001 --- 43 --- CHERBOURG --- 25.8
311529 --- 62002 --- 44 --- BOULOGNE MONT LAMBER --- 6.7
311425 --- 66001 --- 44 --- PERPIGNAN --- 33
311527 --- 71009 --- 45 --- AUTUN --- 46
311528 --- 71035 --- 45 --- AUTUN 3 --- 10
311426 --- 11062 --- 45 --- CARCASSONNE 2 --- 10
311574 --- 81015 --- 45 --- GRAULHET --- 13.8
311615 --- 09075 --- 45 --- LAVELANET 2 --- 0.8
311576 --- 11014 --- 45 --- LIMOUX --- 6.1
311577 --- 81002 --- 45 --- MAZAMET 1 --- 11.8
311578 --- 81022 --- 45 --- MAZAMET 2 --- 6
311530 --- 18002 --- 46 --- BOURGES NEUVY --- 42
311579 --- 33008 --- 47 --- ARCACHON 1 --- 20
311498 --- 33002 --- 47 --- BORDEAUX BOULIAC --- 48
311497 --- 33010 --- 47 --- BORDEAUX CAUDERAN --- 17
311522 --- 59009 --- 47 --- DUNKERQUE --- 22.2
311432 --- 61007 --- 48 --- ALENCON --- 39
311507 --- 72001 --- 48 --- LE MANS --- 43
311508 --- 72004 --- 48 --- LE MANS LA FORETERIE --- 14.8

Franck Morin a écrit:les puissances ne sont pas données dans ce tableau en W ou kW mais en dbW ou quelque chose comme ça (logarithmique).

Tout s'explique alors 30dBW = 1 KW
Mais il reste des erreurs:
Boulogne 6.7 dBW = 5 W les autres émetteurs de Boulogne font 7.9 KW
Don't panic
Modérateur des forums de TVNT.net
Avatar de l’utilisateur
Ford Prefect
Brigades du Tigre
Brigades du Tigre

Messages: 14770
Inscription: 28 Aoû 2005 21:50
Localisation: Beauvais 60

Re: DVB-T2

Messagepar BAISIN » 12 Jan 2018 22:34

Il ne faut pas oublier que les canaux UHF historiques de Chamrousse, utilisés actuellement en SFN, à savoir, les canaux UHF 50,53,56, devront être cédés à l' UMTS d' ici la fin de la décennie.
BAISIN
Hippo
Hippo

Messages: 4966
Inscription: 09 Aoû 2009 21:18
Localisation: Grenoble

Re: DVB-T2

Messagepar bernard7715 » 13 Jan 2018 00:04

BAISIN a écrit:Il ne faut pas oublier que les canaux UHF historiques de Chamrousse, utilisés actuellement en SFN, à savoir, les canaux UHF 50,53,56, devront être cédés à l' UMTS d' ici la fin de la décennie.


:arrow: " R2 = canal 53 ->> canal 50 partir du 25 juin 2019.
:arrow: " R3 = canal 53 ->> canal 27 partir du 25 juin 2019.
:arrow: " R4 = canal 22 ->> canal 25 partir du 25 juin 2019.
:arrow: " R6 = canal 56 ->> canal 22 partir du 25 juin 2019.
Le R1 et R7 ne changerons pas de canal.
Combs la ville 77380, alt.85m -antenne dans les combles- 30km de la Tour Eiffel.
Cantal-Malbo15230, alt. 1115m - ant. Lambda9- émetteurs reçus: Labastide du Haumont 53km, Truc de Fortunio 70km , Vabres 37km, Audix 142km, le Pic du midi 308km.
Avatar de l’utilisateur
bernard7715
Brigades du Tigre
Brigades du Tigre

Messages: 16925
Inscription: 14 Jan 2009 03:51
Localisation: combs la ville

Re: DVB-T2

Messagepar Franck Morin » 13 Jan 2018 04:02

Ford Prefect a écrit:Mais il reste des erreurs:
Boulogne 6.7 dBW = 5 W les autres émetteurs de Boulogne font 7.9 KW

oui, en effet pour Boulogne Mont Lambert dans le fichier du CSA le M1 est beaucoup plus faible.
6.7 au lieu de 39.
un probleme d'interférences avec les anglais sur ce canal 44 ?
je ne sais pas dire si c'est une erreur mais ce sera plus compliqué pour les locaux pour capter ce multiplexe.
Cinergy T², Ran T Stick+, RTL-SDR, August T210 - Axil RT0407HD ; antenne collective/intérieure sur Tour Eiffel + TNT Numéricable.
HD-Line HD-50 sur Astra 2 et DSR5020 sur Astra. RNT Sony XDR-P1DBPB modérateur des forums de TVNT.net et de TNT-Fr
Avatar de l’utilisateur
Franck Morin
Brigades du Tigre
Brigades du Tigre

Messages: 13005
Inscription: 24 Juin 2005 11:26
Localisation: 78-Chatou
