[RÉSOLU] Emetteur Tour Eiffel : Problème de réception multip

Re: Emetteur Tour Eiffel : Problème de réception multiplex R

Messagepar Bastiense86 » 11 Fév 2021 01:42

C’est précisemment ce type d’atténuateur réglable que j’ai pris :D
Dans l’ordre des réglages, je règle d’abord l’aténuateur, puis je règle le gain de l’ampli ?
Bastiense86

Messages: 9
Inscription: 09 Fév 2021 19:33
Localisation: Paris 75

Re: Emetteur Tour Eiffel : Problème de réception multiplex R

Messagepar kiki37 » 11 Fév 2021 01:43

Mario78 a écrit:Oui il y a 2 risques , 1) L'ampli grille , 2) les récepteurs TV grillent

On est le 1er avril ???
c'est une blague au second degré je pense, car une telle affirmation venant de toi me surprend grandement :!: :!:
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)

modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 27788
Inscription: 03 Nov 2014 11:30

Re: Emetteur Tour Eiffel : Problème de réception multiplex R

Messagepar Mario78 » 11 Fév 2021 01:52

Peu importe , le gain de l'ampli ( bouton bleu ) est aussi un atténuateur .
Mais vue les niveaux , le bon réglage est surement tout au mini ou presque.
Si tu as des problèmes tu montes un peu , mais très doucement .

Une intensité de 100% peut dire saturation , c'est le niveau de qualité qui doit être au max.
je n'ai pas inventé les systèmes PALM et SECALM
Avatar de l’utilisateur
Mario78
Etalon
Etalon

Messages: 2415
Inscription: 19 Fév 2009 22:31

Re: Emetteur Tour Eiffel : Problème de réception multiplex R

Messagepar Mario78 » 11 Fév 2021 02:03

kiki37 a écrit:
Mario78 a écrit:Oui il y a 2 risques , 1) L'ampli grille , 2) les récepteurs TV grillent

On est le 1er avril ???
c'est une blague au second degré je pense, car une telle affirmation venant de toi me surprend grandement :!: :!:


Non , non , chez mes parents , j'avais une caisse remplie d'ampli d'antenne dont le dernier étage d'amplification avait cramé.
Et pour les récepteurs, c'est pas la première fois que je vois des tuner HS à cause de sur signal . surtout avec les nouvelles générations de tuneur.
je n'ai pas inventé les systèmes PALM et SECALM
Avatar de l’utilisateur
Mario78
Etalon
Etalon

Messages: 2415
Inscription: 19 Fév 2009 22:31

Re: Emetteur Tour Eiffel : Problème de réception multiplex R

Messagepar bernard7715 » 11 Fév 2021 02:20

Mario78 a écrit:Non , non , chez mes parents , j'avais une caisse remplie d'ampli d'antenne dont le dernier étage d'amplification avait cramé.
Je pense plutôt, que c'est un problème lié au charge statique qui détruise l'ampli.
On a eu le cas chez Portenseigne ou cette protection avait été supprimé en production pour faire des économies. Cette décision avait été prise sans l'aval du labo.
Combs la ville 77380, alt.85m -antenne dans les combles- 30km de la Tour Eiffel, Sens 50km.
Cantal-Malbo15230, alt. 1115m - ant. Lambda9- émetteurs reçus: Labastide du Haumont 53km, Mende st jean nay 85km , Pic du midi de bigorre >300km.
Avatar de l’utilisateur
bernard7715
Administrateur
Administrateur

Messages: 20456
Inscription: 14 Jan 2009 03:51
Localisation: combs la ville

Re: Emetteur Tour Eiffel : Problème de réception multiplex R

Messagepar julien74 » 11 Fév 2021 14:04

Bonjour Sébastien, :Couc:

Arrives-tu à voir l'antenne qui sur le toit de ton immeuble? :wink:

J'imagine que depuis le dernier étage de on immeuble on ne peut pas voir la Tour Eiffel?
Avatar de l’utilisateur
julien74
Brigades du Tigre
Brigades du Tigre

Messages: 61140
Inscription: 12 Avr 2006 18:50
Localisation: Le Sappey (Haute-Savoie)

Re: Emetteur Tour Eiffel : Problème de réception multiplex R

Messagepar Bastiense86 » 13 Fév 2021 10:39

Bonjour,
Eh non, la tour eiffel n’est pas visible depuis le toît de l’immeuble :(
Bastiense86

Messages: 9
Inscription: 09 Fév 2021 19:33
Localisation: Paris 75

Re: Emetteur Tour Eiffel : Problème de réception multiplex R

Messagepar julien74 » 13 Fév 2021 14:29

OK :wink:

Malgré tout je pense que la Tour Eiffel est bien reçue sur le toit de l'immeuble.
A moins que l'antenne de l'immeuble est tournée vers le réémetteur TNT de Sannois?

Reçois-tu les chaînes TNT locales (IDF 1, Via Paris, France 24 et Canal 31)?
Avatar de l’utilisateur
julien74
Brigades du Tigre
Brigades du Tigre

Messages: 61140
Inscription: 12 Avr 2006 18:50
Localisation: Le Sappey (Haute-Savoie)

Re: Emetteur Tour Eiffel : Problème de réception multiplex R

Messagepar marceljack » 13 Fév 2021 15:19

Mario78 a écrit:Bonjour,
Ce que tu dit confirme mes prévisions.
filtre anti LTE700 obligatoire .
Comme l’installateur a mis un très gros ampli , je mettrais même 2 filtres anti LTE 700 !!!
Comment sont les réglages de l'équaliseur , s'ils sont eux aussi au mini , prévoir 2 atténuateurs.
La perturbation par le LTE/4G est une question de niveaux relatifs entre celui de la TV et ceux de la téléphonie.
Mon immeuble est en vue directe de la Tour Eiffel à environ 6 km à vol d'oiseau (Paris 19ème) et l'antenne attaque directement un ampli multibande Portenseigne des années 70 (sans égaliseur ni filtre LTE, ni atténuateur en dehors du potard de réglage de gain de l'ampli) alors que nous avons une station Orange sur le toit de l'immeuble (antenne TV à moins de 10m de certaines antennes Orange, mais dans leur "dos") et nous n'avons aucune perturbation.
Pour le moment Orange n'utilise pas encore le 700 MHz sur notre immeuble mais ils utilisent le 800 MHz (et tout un tas d'autres bandes: 900, 1800, 2100, 2600 MHz) sans aucune perturbation.

Mais le champ de la Tour Eiffel est énorme:
R1 35H 243° 6.6km 73.8dBuV (99.4dB�V/m)(France2, France3, France4, France O, France Info)
R15 28H 243° 6.6km 64.7dBuV (89.4dB�V/m)(Chaine(s) Locale(s))
R2 25H 243° 6.6km 75.2dBuV (99.5dB�V/m)(BfmTv, C8, Cstar, Gulli, Cnews)
R3 22H 243° 6.6km 75.5dBuV (99.4dB�V/m)(Canal+, Canal+ Cinéma, Canal+ Sport, LCI SD, Paris Première SD, Planète+)
R4 30H 243° 6.6km 75.6dBuV (100.5dB�V/m)(6Ter, Arte, France5, M6, W9, )
R6 32H 243° 6.6km 75.2dBuV (100.4dB�V/m)(LCP Public Sénat, TFX, NRJ12, TMC, TF1)
R7 42H 243° 6.6km 74.1dBuV (100.4dB�V/m)(Chérie25, Tf1 films, Equipe, Numero 23, RMC Découverte)
XP 24H 243° 6.6km 71.3dBuV (95.4dB�V/m)
Modérateur des forums tvnt.net

Installation TNT: Paris: VTU50 collective 21-60 / Royan: Lambda 9 + préampli
TV HD: Thomson FE9234B, Philips 39PFL3807, Acer AT2356,
PC: Pinnacle PCTV310i & 310e, Technaxx DVB-S3, Techgear Diversity Stick, Terratec TStick+
marceljack
Brigades du Tigre
Brigades du Tigre

Messages: 21323
Inscription: 06 Oct 2005 18:59
Localisation: 75019 PARIS

Re: Emetteur Tour Eiffel : Problème de réception multiplex R

Messagepar Bastiense86 » 20 Fév 2021 18:48

Bonjour à tous,

Comme promis, je reviens vers vous pour vous tenir informés des suites de ce sujet :

Pour ce qui est du branchement effectué :
1) J'ai branché l'antenne sur un atténuateur réglable 0/-20 db ;
2) J'ai relié l'atténuateur à un filtre 4G LTE ;
3) L'ensemble est relié sur l'entrée UHF de l'ampli.

Pour ce qui est des réglages effectués, dans l'ordre :
1) Le gain de l'ampli est au minimum sur l'ensemble des entrées (y compris celles qui ne sont pas utilisées) ;
2) J'ai mis l'atténuateur au maximum (-20db) ;
3) Avec ces réglages, l'ensemble des chaînes était à Intensité 100% et qualité 100%, à l'exception du groupe R7 pour lequel la qualité tournait autour de 90%, l'intensité 100% ;
4) J'ai baissé/réduit progressivement le réglage de l'atténuateur en me concentrant sur les chaînes du groupe R7, de manière à atteindre 100% en qualité ;
5) Je n'ai pas eu à toucher au gain de l'ampli pour l'entrée UHF, il est donc resté réglé au minimum.

Pour les photos du montage :

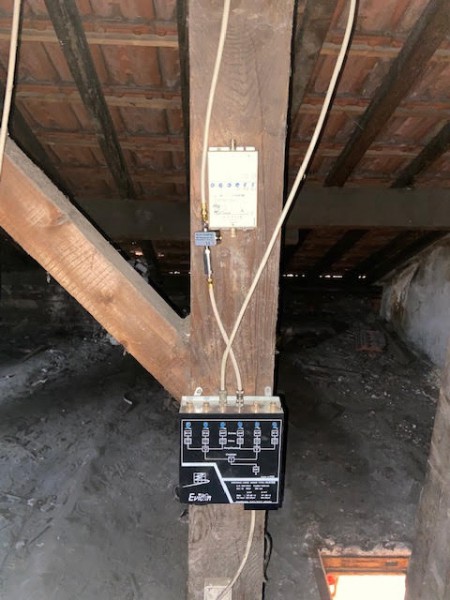

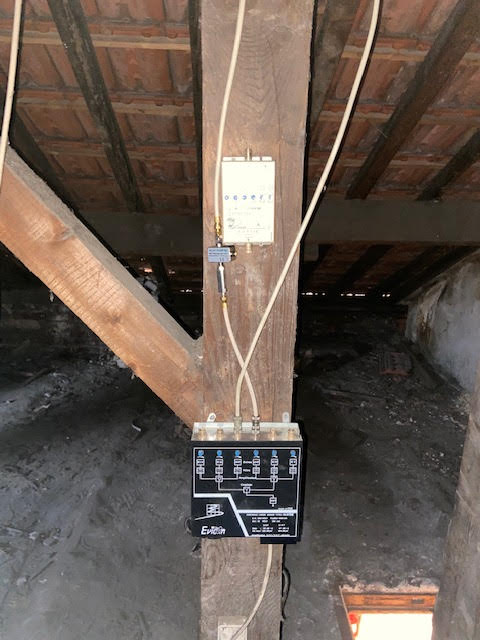

Vue générale de l'installation

unnamed (1).jpg

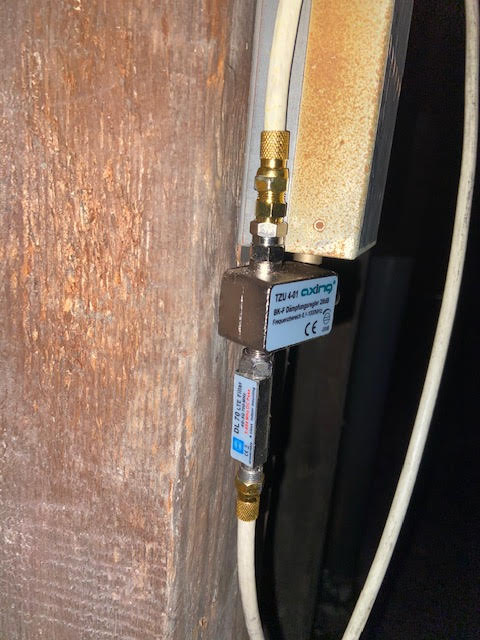

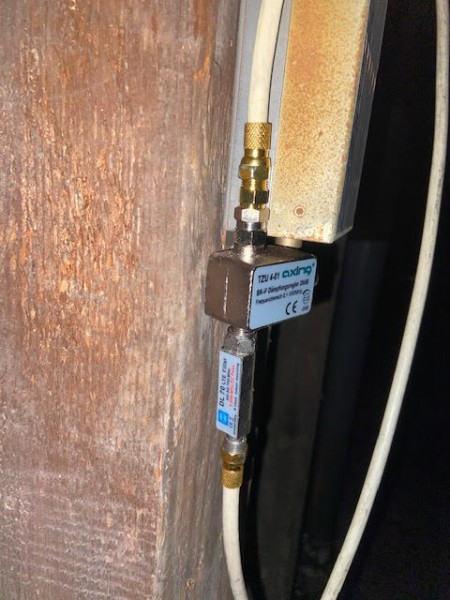

Focus sur le branchement antenne-atténuateur-filtre-ampli

Si vous n'avez rien à redire sur les branchements et les réglages effectués, alors nous pouvons considérer l'anomalie comme résolue !
Je suis à 100% en qualité et à 100% en intensité sur l'ensemble des chaînes :D
