Messagepar Bastiense86 » 10 Fév 2021 00:06

Bonsoir à tous,

Membre d'une copropriété de 15 appartements au nord de paris (antenne TNT pointée en direction de l'émetteur Tour Eiffel), nous ne parvenons pas (depuis plusieurs années) à réceptionner le Multiplex R7 (canal 42, 642Mhz) qui est la fréquence la plus proche de la plage LTE 700-800Mhz (avant de vous solliciter, on a essayé de bosser un peu notre sujet :D ).

Je cherche d'abord à comprendre l'installation actuelle, pour vous la décrire :
- le câble de l'antenne est relié à ce qui semble être un filtre de couleur bleue, inscription : "6DBA";
- ce "filtre bleu" est lui même branché sur un égaliseur de fréquences :

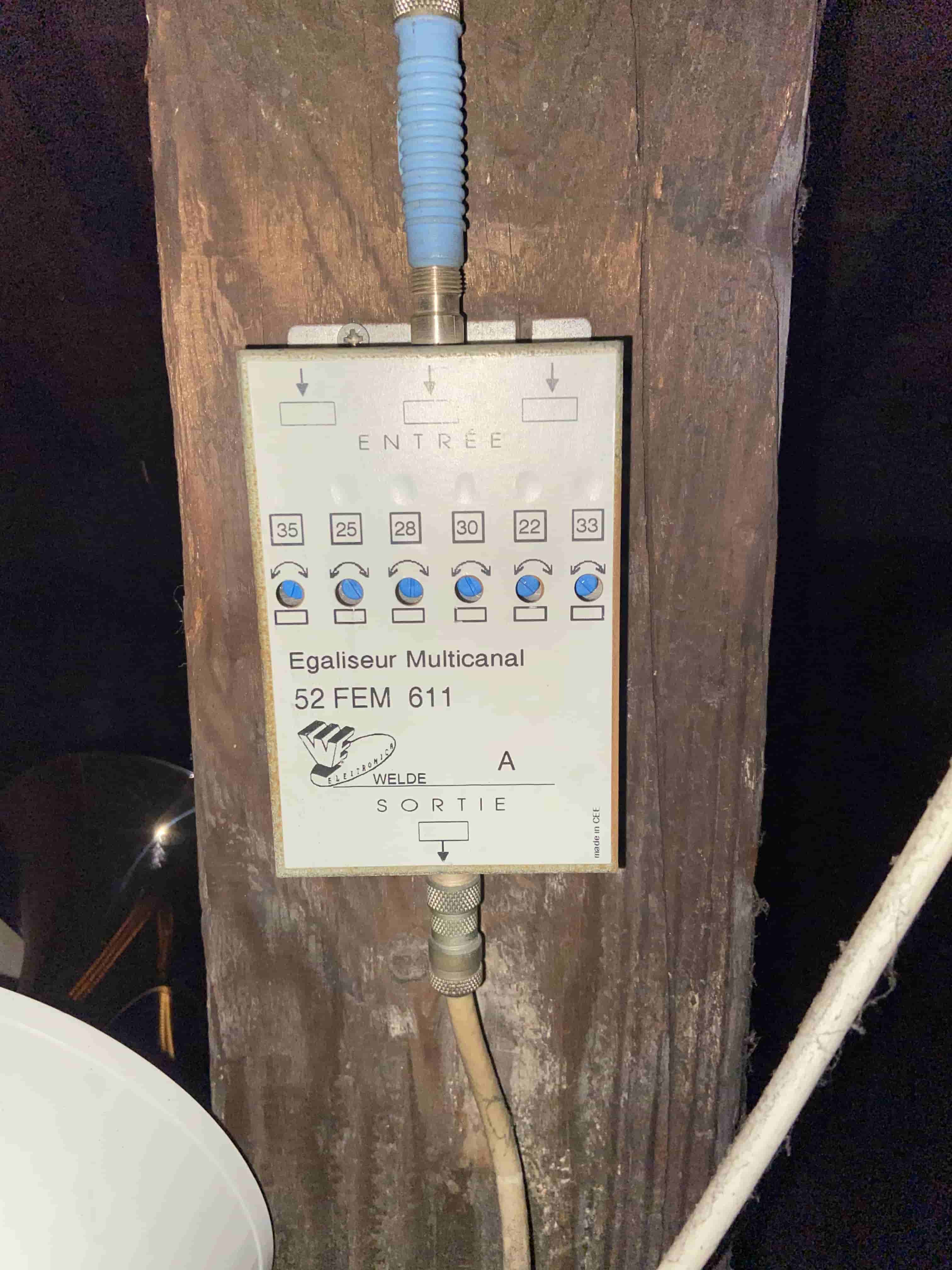

Photo 1 - Filtre et égaliseur

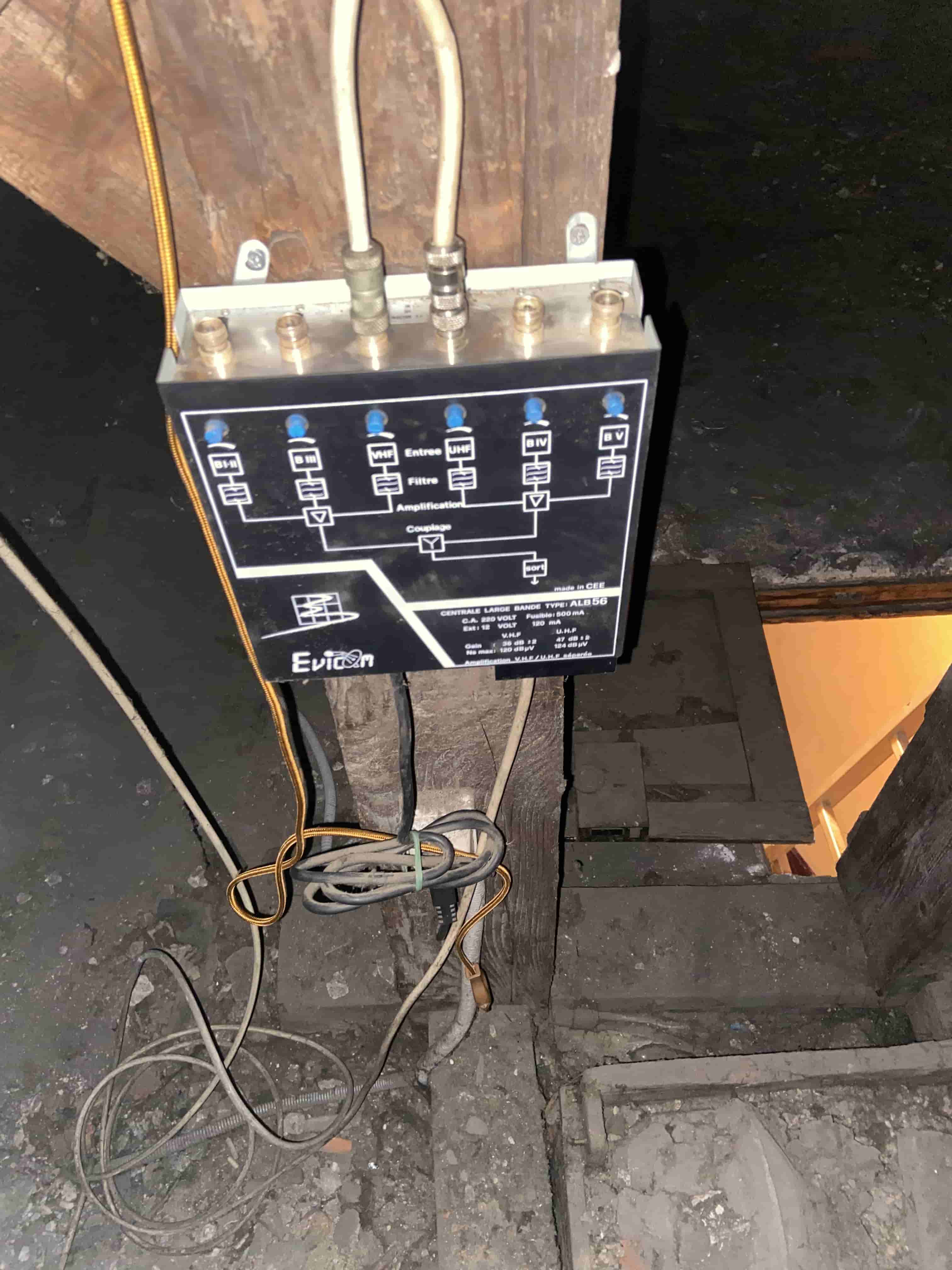

- la sortie de cet égaliseur est branchée sur l'entrée UHF de l'ampli :
2


Pour en revenir à notre problème de réception du groupe R7, lorsque je branche le câble de l'antenne avec le "filtre bleu" directement sur l'ampli (sans passer par l'égaliseur), nous recevons enfin le multiplex R7.

D'où ces quelques questions :
- Quelle est donc l'utilité de cet égaliseur qui semblait nous empêcher la réception de ce multiplex, pouvons-nous continuer de nous en passer ?
- Quelle est l'utilité de ce filtre bleu ? Il semble assez oxydé, par quelle pièce équivalente pouvons-nous le remplacer ?
- Les fiches du "filtre bleu" et de notre ampli ne sont pas tout à fait les mêmes, pouvez-vous m'aider à identifier le type de connecteur d'après les photos ci-après :

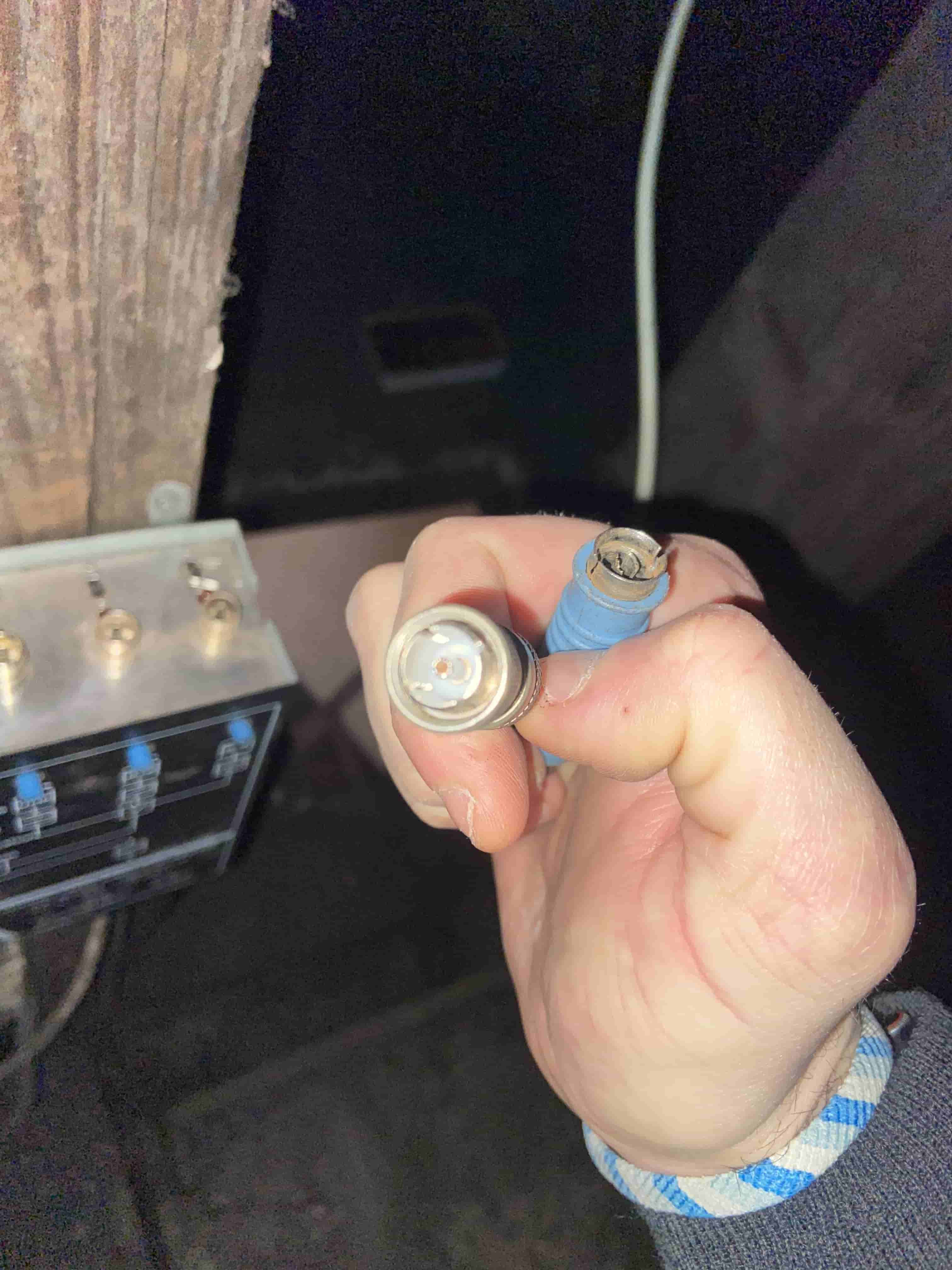

Fiche filtre bleu (à droite)

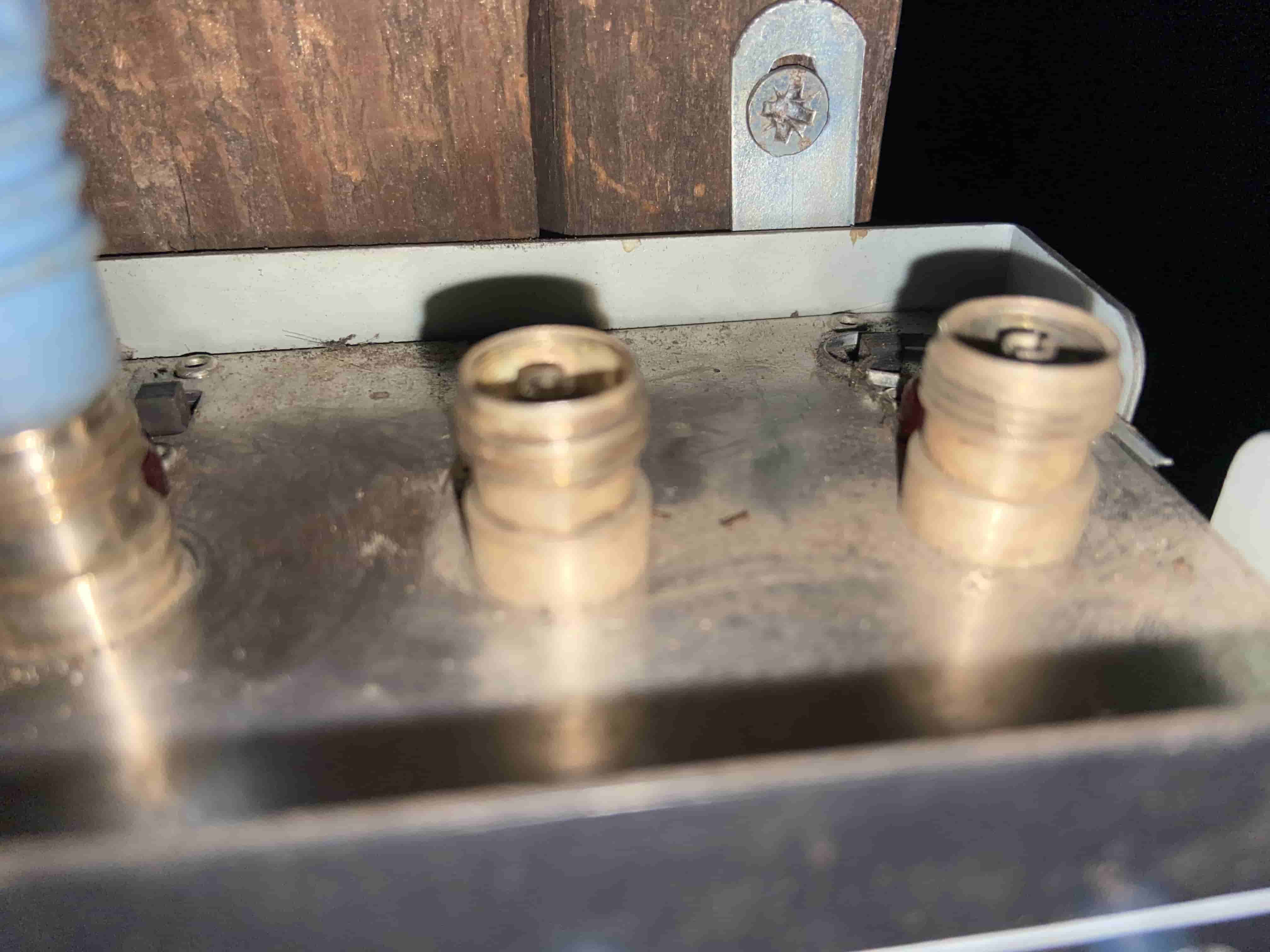

Fiche ampli

- Pouvons-nous débrancher l'antenne reliée à l'entrée VHF ?

Merci par avance pour votre aide,
Sébastien.
Bastiense86

Messages: 9
Inscription: 09 Fév 2021 19:33
Localisation: Paris 75

Re: Emetteur Tour Eiffel : Problème de réception multiplex R

Messagepar bernard7715 » 10 Fév 2021 00:44

Bonsoir et bienvenue sur le forum.

Bastiense86 a écrit: qui semble être un filtre de couleur bleue, inscription : "6DBA";

Ce n'est pas filtre, mais un atténuateur de 6db.
Je ne vois pas l'utilité de cette atténuateur avant un égalisateur,
Tu peux le virer.
Un égaliseur comporte déjà des atténuateurs réglables [un par canal]

Bastiense86 a écrit:- Pouvons-nous débrancher l'antenne reliée à l'entrée VHF ?
Non , car elle peut servir a recevoir la RNT plus couramment renommé DAB+ .
Le DAB+ c'est la Radio Numérique Terrestre. C'est en cour de déploiement en France. En ile de France on peut déjà recevoir une cinquantaine de radio dans cette norme.
Il y a une rubrique sur le forum qui parle de la radio numérique http://www.tvnt.net/forum/la-radio-numerique-f40.html
Combs la ville 77380, alt.85m -antenne dans les combles- 30km de la Tour Eiffel, Sens 50km.
Cantal-Malbo15230, alt. 1115m - ant. Lambda9- émetteurs reçus: Labastide du Haumont 53km, Mende st jean nay 85km , Pic du midi de bigorre >300km.
Avatar de l’utilisateur
bernard7715
Administrateur
Administrateur

Messages: 20456
Inscription: 14 Jan 2009 03:51
Localisation: combs la ville

Re: Emetteur Tour Eiffel : Problème de réception multiplex R

Messagepar Mario78 » 10 Fév 2021 00:56

Bonsoir,
Belles pièces de musée .
Ton problème est simplement que le filtre est un filtre du "temps de l'analogique" qui ne laisse pas passer le canal 42 utilisé par la TNT.
Le "filtre bleu " est un atténuateur 6dB
pour les fiches il y a sur l'atténuateur est fiche IEC normal , sur le filtre égaliseur est l'ampli des fiche IEC à verrouillage .

Pour l'antenne VHF , il y a maintenant la RNT sur ces fréquences donc à laisser.

Les modifications sont les suivants
raccorder l'antenne UHF sur un atténuateur :
https://www.2galli.fr/attenuateurs-c102x3878255
puis vers un filtre LTE 700
https://www.2galli.fr/filtre-lte-terra- ... 2x31864820
puis sur l'ampli existant en utilisant le petit bout de câble avec la fiche actuelle .
Les connectique sont des fiches F (besoin de 4).
https://www.2galli.fr/connecteur-f-a-vi ... 2x31864672
prévoir un peu de câble coax
https://www.2galli.fr/cable-coaxial-17v ... 2x31864391
je n'ai pas inventé les systèmes PALM et SECALM
Avatar de l’utilisateur
Mario78
Etalon
Etalon

Messages: 2415
Inscription: 19 Fév 2009 22:31

Re: Emetteur Tour Eiffel : Problème de réception multiplex R

Messagepar bernard7715 » 10 Fév 2021 01:06

Mario78 a écrit:Ton problème est simplement que le filtre est un filtre du "temps de l'analogique" qui ne laisse pas passer le canal 42 utilisé par la TNT.
+1 Autant pour moi, j'ai oublié de regardé le plan fréquence de cet égalisateur.
Le plus simple c'est de viré cette égalisateur, en branchant directement l'antenne a l'ampli et de voir pendant plusieurs jours comment ce comporte la reception de tous les multiplex avant de ce lancer dans l'achat de nouveaux matériels.
Combs la ville 77380, alt.85m -antenne dans les combles- 30km de la Tour Eiffel, Sens 50km.
Cantal-Malbo15230, alt. 1115m - ant. Lambda9- émetteurs reçus: Labastide du Haumont 53km, Mende st jean nay 85km , Pic du midi de bigorre >300km.
Avatar de l’utilisateur
bernard7715
Administrateur
Administrateur

Messages: 20456
Inscription: 14 Jan 2009 03:51
Localisation: combs la ville

Re: Emetteur Tour Eiffel : Problème de réception multiplex R

Messagepar Mario78 » 10 Fév 2021 01:09

bernard7715 a écrit:Je ne vois pas l'utilité de cette atténuateur avant un égalisateur,
Tu peux le virer.


C'est surement que il est tellement proche de la Tour que l'entrée de l'ampli est en saturation .
surtout si l'entrée du 52 FEM 611 est supérieure à 75 dbµV.
je n'ai pas inventé les systèmes PALM et SECALM
Avatar de l’utilisateur
Mario78
Etalon
Etalon

Messages: 2415
Inscription: 19 Fév 2009 22:31

Re: Emetteur Tour Eiffel : Problème de réception multiplex R

Messagepar bernard7715 » 10 Fév 2021 01:18

Mario78 a écrit:
bernard7715 a écrit:Je ne vois pas l'utilité de cette atténuateur avant un égalisateur,
Tu peux le virer.


C'est surement que il est tellement proche de la Tour que l'entrée de l'ampli est en saturation .
surtout si l'entrée du 52 FEM 611 est supérieure à 75 dbµV.

Pas si proche que cela Bastiense86 a écrit: Membre d'une copropriété de 15 appartements au nord de paris
Combs la ville 77380, alt.85m -antenne dans les combles- 30km de la Tour Eiffel, Sens 50km.
Cantal-Malbo15230, alt. 1115m - ant. Lambda9- émetteurs reçus: Labastide du Haumont 53km, Mende st jean nay 85km , Pic du midi de bigorre >300km.
Avatar de l’utilisateur
bernard7715
Administrateur
Administrateur

Messages: 20456
Inscription: 14 Jan 2009 03:51
Localisation: combs la ville

Re: Emetteur Tour Eiffel : Problème de réception multiplex R

Messagepar Mario78 » 10 Fév 2021 01:33

bernard7715 a écrit:Pas si proche que cela Bastiense86 a écrit: Membre d'une copropriété de 15 appartements au nord de paris


Si on se base sur les données de TVNT, on est à 74 dBµV à Saint Denis en TNT
Ce qui doit faite du 80 dbµV pour le triplet et 77 dBµV pour la 5 et M6
Et surtout avec un ampli à 47 dB de gain.
je n'ai pas inventé les systèmes PALM et SECALM
Avatar de l’utilisateur
Mario78
Etalon
Etalon

Messages: 2415
Inscription: 19 Fév 2009 22:31

Re: Emetteur Tour Eiffel : Problème de réception multiplex R

Messagepar Bastiense86 » 10 Fév 2021 02:57

Re-bonsoir,

Merci tout d’abord à tous pour la rapidité et la qualité de vos réponses.
Pour apporter quelques précisions supplémentaires :
- nous sommes donc au nord de Paris, plus précisemment à Aubervilliers, et à côté de la Mairie pour être encore plus précis ;
- pour l’égaliseur, je me suis douté qu’il avait plus (+) sa place dans un musée :roll: , et effectivement j’avais remarqué qu’il ne prenait pas en compte le canal 42. Je l’ai déconnecté de l’installation ;
- pour ce qui est de l’aténuateur 6dba, il semble jouer un rôle dans l’installation : si je branche le cable de l’antenne directement sur l’ampli (donc sans l’aténuateur), nous avons une baisse de qualité (pixélisation) de certaines chaines (multiplex comprenant TF1 notamment...), d’où la description de « filtre » de mon premier message ;
- avec l’aténuateur, la mesure du signal de l’ensemble des chaînes lorsque ma TV est en mode diagnostic plafonne à 100% en intensité et en qualité, à l’exception de ce multiplex R7 qui a une intensité à 100% et une qualité qui oscile entre 40 et 60%. La qualité d’image perçue reste cependant parfaite sur l’ensemble des chaines ;
- le réglage du gain était tourné quasimment au minimum sur l’ampli (je ne peux pas être précis, il n’y a pas de graduations) ;
- pour l’antenne VHF et la RNT, je n’ai pas vérifié les branchements mais nous ne recevons à ce jour aucune radio lors de la recherche des chaines (ma TV classe les chaînes détectées en TV/Radio/Données). Jusqu’à présent, cette antenne était reliée directement à l’ampli, sans aténuateur et sans passer par l’égaliseur... mais au rythme de vos conseils, on risque bien de se récupérer des radios en plus de notre multiplex R7 :blabla:

Merci à vous,
Sébastien.
Bastiense86

Messages: 9
Inscription: 09 Fév 2021 19:33
Localisation: Paris 75

Re: Emetteur Tour Eiffel : Problème de réception multiplex R

Messagepar Mario78 » 10 Fév 2021 11:07

Bonjour,
Ce que tu dit confirme mes prévisions.

filtre anti LTE700 obligatoire .
Comme l’installateur a mis un très gros ampli , je mettrais même 2 filtres anti LTE 700 !!!

Comment sont les réglages de l'équaliseur , s'ils sont eux aussi au mini , prévoir 2 atténuateurs.
je n'ai pas inventé les systèmes PALM et SECALM
Avatar de l’utilisateur
Mario78
Etalon
Etalon

Messages: 2415
Inscription: 19 Fév 2009 22:31

Re: Emetteur Tour Eiffel : Problème de réception multiplex R

Messagepar kiki37 » 10 Fév 2021 11:27

Bastiense86 a écrit:- pour l’antenne VHF et la RNT, je n’ai pas vérifié les branchements mais nous ne recevons à ce jour aucune radio lors de la recherche des chaines (ma TV classe les chaînes détectées en TV/Radio/Données).

Bonjour
C'est normal, La RNT est transmise en DAB+, norme que ton téléviseur ne peut pas recevoir. Il faut un récepteur DAB+
Voir le forum sur la RNT/DAB+ :arrow:http://www.tvnt.net/forum/la-radio-numerique-f111.html
