Re: Fin du magnétoscope

Messagepar Mannix54 » 14 Oct 2019 12:20

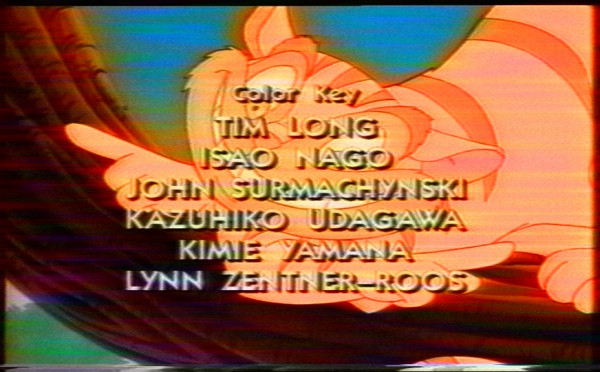

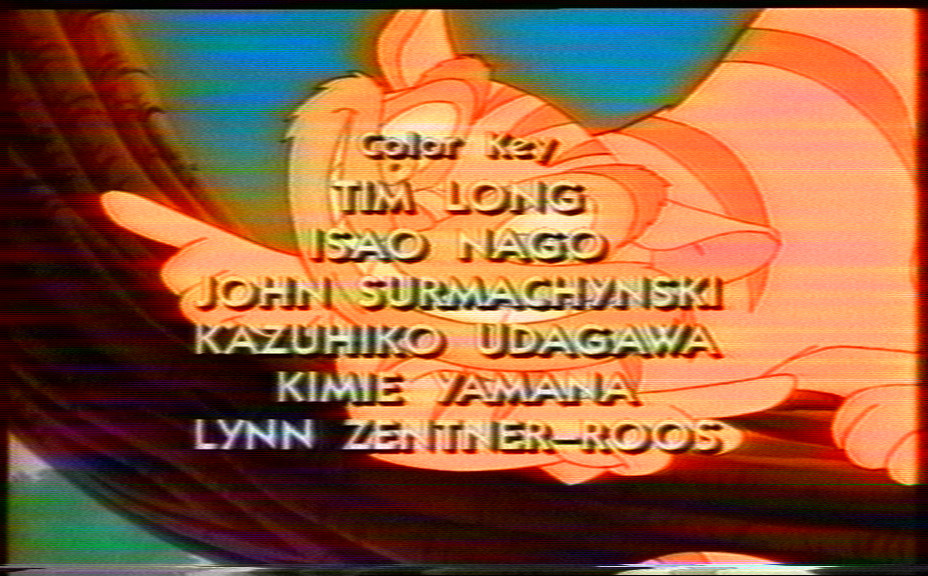

finalement le gars a réussi à décoder la chroma de la cassette VHS, mais ce n'est pas encore parfait :

just want to note that there is some rudimentary color support now! Doesn't work as well on all my captures yet, but it's a start, need to work on automatic frequency/phase control next (like in a VCR) to compensate better for the effect tape jitter has on color


Avatar de l’utilisateur
Mannix54
Etalon
Etalon

Messages: 1136
Inscription: 18 Oct 2007 08:21

Re: Fin du magnétoscope

Messagepar BAISIN » 15 Oct 2019 15:17

Quelle type de chroma analogique ? Du VHS PAL, je présume.

What kind of analog chroma standard ?

PAL 4,43, I suppose.
BAISIN
Mammouth
Mammouth

Messages: 6620
Inscription: 09 Aoû 2009 20:18
Localisation: Grenoble

Re: Fin du magnétoscope

Messagepar jeanphi73 » 15 Oct 2019 15:53

Bonjour,
à la sortie des têtes la chroma PAL 4,43 est enregistrée autour de 627 Khz, par déphasage de sous porteuse convertie.
On appelle cela le procédé UNDER COLOR
https://www.eyrolles.com/Chapitres/9782 ... laiche.pdf

A la lecture il y a des circuits de compensation de la diaphotie chromatique, astuce pour éviter des perturbations colorées entre les pistes adjacentes de la bande magnétique.
Le signal chroma de la tête A est enregistré normalement
Le signal chroma de la tête B est enregistré déphasé de 90° par ligne
Un filtre en peigne final élimine les signaux couleurs indésirables des pistes adjacentes à la lecture.
Source Jean Herben, les magnétoscopes VHS Editions DUNOD.

Notez que le NTSC 3,58 est lui aussi transposé autour de 627 Khz, ce qui a permis facilement le NTSC playback sur les appareils européens.

En SECAM/MESECAM la chroma étant en FM, il n'y a pas de diaphotie

En résumé en décodage logiciel de signaux bruts VHS PAL ou VHS NTSC, il faut tenir compte du traitement spécial qu'a subit la chrominance à l'enregistrement.
DVB-T (TNT) Chambéry 1 Dent du Chat.
DAB+ 12A La Dôle.
jeanphi73
Hippo
Hippo

Messages: 3722
Inscription: 27 Juin 2005 22:07
Localisation: Rhône-Alpes

Re: Fin du magnétoscope

Messagepar BAISIN » 16 Oct 2019 16:13

jeanphi73 a écrit:Bonjour,


En SECAM/MESECAM la chroma étant en FM, il n'y a pas de diaphotie.


+1 !

Donc, le MESECAM suffisait amplement !

Jean Herben précise que c'est le SCART( syndicat de fabricants de TV Français ), qui a exigé la division par 4 des 2 sous porteuses. Donc c'est bien une décision politique protectionniste.

Dans son livre, Jean Herben affirme que le MESECAM n' était pas reconnu par les fabricants français( THOMSON en tête).
BAISIN
Mammouth
Mammouth

Messages: 6620
Inscription: 09 Aoû 2009 20:18
Localisation: Grenoble

Re: Fin du magnétoscope

Messagepar Mario78 » 17 Oct 2019 01:05

BAISIN a écrit:
Donc, le MESECAM suffisait amplement !

Jean Herben précise que c'est le SCART( syndicat de fabricants de TV Français ), qui a exigé la division par 4 des 2 sous porteuses. Donc c'est bien une décision politique protectionniste.

Dans son livre, Jean Herben affirme que le MESECAM n' était pas reconnu par les fabricants français( THOMSON en tête).


+1000

Il fallait bien sauver le soldat THOMSON.

On a fait la même chose avec le plan informatique à l'école et son fameux MO5.
je n'ai pas inventé les systèmes PALM et SECALM
Avatar de l’utilisateur
Mario78
Etalon
Etalon

Messages: 2533
Inscription: 19 Fév 2009 21:31

Re: Fin du magnétoscope

Messagepar BAISIN » 28 Oct 2020 16:32

Mario78 a écrit:
Il fallait bien sauver le soldat THOMSON.


Et il a remercié la France en fermant toutes ses unités de production Françaises pour les délocaliser en Chine !
BAISIN
Mammouth
Mammouth

Messages: 6620
Inscription: 09 Aoû 2009 20:18
Localisation: Grenoble

Re: Fin du magnétoscope

Messagepar BAISIN » 28 Oct 2020 17:12

En 1985, SONY sort le 8 mm uniquement en PAL, avec 2 vitesses d' enregistrement/lecture. le VIP vidéoclub de France avait, même édité, des K7 8 mm préenregistrées avec des films, enregistrés en mode LP, couleur PAL avec une qualité d' image bien acceptable.

En réponse, JVC sort ses caméscopes VHS-C avec les 2 vitesses ( SP 23,39 mm/s et LP 11,70 mm/s), sur les versions PAL le mode LP était équivalent au LP du 8 mm SONY.

Mais, en France, les VHS-C SECAM, c'était trop médiocre. Déjà que, en mode SP, la qualité de l' image couleur laissait à désirer, en mode LP, c'était LA-MEN-TABLE ! :x :colere:

Quant aux K7 adaptatrices VHS-C, pour les scopes ordinaires, j' ai eu de très mauvaises surprises, ça m' a cassé une mécanique ! :x
BAISIN
Mammouth
Mammouth

Messages: 6620
Inscription: 09 Aoû 2009 20:18
Localisation: Grenoble

Re: Fin du magnétoscope

Messagepar kiki37 » 28 Oct 2020 17:54

BAISIN a écrit:
Quant aux K7 adaptatrices VHS-C, pour les scopes ordinaires, j' ai eu de très mauvaises surprises, ça m' a cassé une mécanique ! :x

Eh oui, car il y avait un piège :( :
Le ruban de la cassette VHC-C était emmené devant le tambour du magnétoscope par la mécanique de celui-ci. Mais pour éjecter l'adaptateur et sa cassette, il fallait rembobiner le ruban dans la cassette VHS-C et c'est une pile qui actionnait un moteur dans l'adaptateur pour ce faire.
Si la pile était HS, pas de rembobinage et l'adaptateur et sa cassette étaient coincés dans le magnétoscope :evil:

"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)

modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 29369
Inscription: 03 Nov 2014 10:30

Re: Fin du magnétoscope

Messagepar BAISIN » 28 Déc 2020 18:27

j' ai eu à dépanner pas mal de gens qui avaient changé de magnétoscope, et acheté des appareils sans modulateur, ces gens étaient habitués depuis longtemps à utiliser la liaison HF via le modulateur, sans utiliser la Péritel du TV. Ils m' appelaient, car ils ne trouvaient pas "le canal 36 du magnétoscope ", ces gens étaient fachés comme un grand nombre, avec les modes d' emploi de l' appareil. Certains restaient sur leur position, sur la liaison HF.

Ils ne comprenaient pas pourquoi, les constructeurs avaient supprimé le modulateur interne, sur un grande majorité de scopes vendus en France.
BAISIN
Mammouth
Mammouth

Messages: 6620
Inscription: 09 Aoû 2009 20:18
Localisation: Grenoble

Re: Fin du magnétoscope

Messagepar Mario78 » 28 Déc 2020 22:25

BAISIN a écrit:j' ai eu à dépanner pas mal de gens qui avaient changé de magnétoscope, et acheté des appareils sans modulateur, ces gens étaient habitués depuis longtemps à utiliser la liaison HF via le modulateur, sans utiliser la Péritel du TV. Ils m' appelaient, car ils ne trouvaient pas "le canal 36 du magnétoscope ", ces gens étaient fachés comme un grand nombre, avec les modes d' emploi de l' appareil. Certains restaient sur leur position, sur la liaison HF.

Ils ne comprenaient pas pourquoi, les constructeurs avaient supprimé le modulateur interne, sur un grande majorité de scopes vendus en France.


Logique puisque la suppression du modulateur correspond avec la généralisation du nicam et donc le modulateur était inutile puisque seul la péritel permettait de transmettre la stéréo.
