HELP ! Problème avec ma Sony

Différents standards (PAL, SECAM, NTSC), histoire et évolution de la TV analogique...

Re: HELP ! Problème avec ma Sony

Messagepar kiki37 » 05 Juil 2018 20:32

en général c'est marqué GND (ground) , il me faudrait le schéma électrique pour être sur.
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)

modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 37215
Inscription: 03 Nov 2014 10:30

Re: HELP ! Problème avec ma Sony

Messagepar bernard7715 » 05 Juil 2018 23:15

kiki37 a écrit:il me faudrait le schéma électrique pour être sur.

j'ai trouvé un service manual a cette adresse
https://www.electronica-pt.com/esquema/tv/sony-esquemas-tv/sony-kv-24ls35--b-e-u-chasis-fe2-5011/

Le lien avec le pdf du service manual du Sony KV-24LS35B
https://www.electronica-pt.com/esquema/func-download/5011/chk,f12e5d2ac462474386b668f28036c6a4/no_html,1/
modérateur des forums TVNT

Combs la ville 77380 a 30km de la Tour Eiffel et 50km de Sens Gisy-les-Nobles, antenne dans les combles.
Auvergne, Malbo: réception TNT Labastide du Haumont, le PIc du midi(+350km), Saint-Flour- Vabres, Sainte-Geneviève-sur-Argences, Millau - Lévézou.
Avatar de l’utilisateur
bernard7715
Administrateur
Administrateur

Messages: 23090
Inscription: 14 Jan 2009 02:51
Localisation: combs la ville

Re: HELP ! Problème avec ma Sony

Messagepar rateau78 » 05 Juil 2018 23:47

C'est celui que je possède et je vois beaucoup de GND, difficile pour moi de savoir où je dois poser ma pointe de touche.

merci bernard7715 !
Système Neli
1 seule prise d'antenne
1 Diffuseur Tri-tuners, 3 Nomade HD
2 TV cathodiques et 1 LCD
rateau78
Etalon
Etalon

Messages: 1281
Inscription: 11 Juin 2009 06:03

Re: HELP ! Problème avec ma Sony

Messagepar bernard7715 » 06 Juil 2018 00:49

rateau78 a écrit:je vois beaucoup de GND, difficile pour moi de savoir où je dois poser ma pointe de touche.

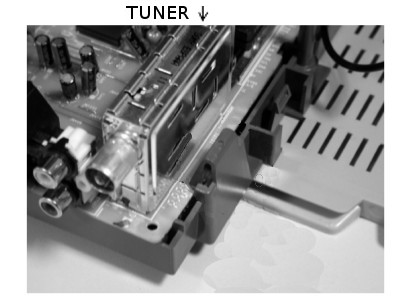

Un point GND très simple a trouver et a utiliser, le boitier du tuner .


modérateur des forums TVNT

Combs la ville 77380 a 30km de la Tour Eiffel et 50km de Sens Gisy-les-Nobles, antenne dans les combles.
Auvergne, Malbo: réception TNT Labastide du Haumont, le PIc du midi(+350km), Saint-Flour- Vabres, Sainte-Geneviève-sur-Argences, Millau - Lévézou.
Avatar de l’utilisateur
bernard7715
Administrateur
Administrateur

Messages: 23090
Inscription: 14 Jan 2009 02:51
Localisation: combs la ville

Re: HELP ! Problème avec ma Sony

Messagepar rateau78 » 06 Juil 2018 07:01

OK, c'est valable pour le secondaire ou le primaire ?
Système Neli
1 seule prise d'antenne
1 Diffuseur Tri-tuners, 3 Nomade HD
2 TV cathodiques et 1 LCD
rateau78
Etalon
Etalon

Messages: 1281
Inscription: 11 Juin 2009 06:03

Re: HELP ! Problème avec ma Sony

Messagepar kiki37 » 06 Juil 2018 10:19

pour le secondaire

---------------
Bernard, ton second lien donne une erreur 404 :(
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)

modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 37215
Inscription: 03 Nov 2014 10:30

Re: HELP ! Problème avec ma Sony

Messagepar rateau78 » 06 Juil 2018 16:39

Bon, c'est pas génial !

En prenant comme masse celle du tuner.
STBY à 5V, j'ai 6,1V
STBY à 3,3V, j'ai 3,3v
+135V, j'ai 0V ( sur les deux endroits )
+15V, j'ai 19V
-15V, j'ai 0V
8V,j'ai 0v
60V, j'ai 0V

Au niveau du tuner, je n'ai rien mais comme je ne l'utilise pas.

Toutes ces tensions sont bien en courant continu ?
Système Neli
1 seule prise d'antenne
1 Diffuseur Tri-tuners, 3 Nomade HD
2 TV cathodiques et 1 LCD
rateau78
Etalon
Etalon

Messages: 1281
Inscription: 11 Juin 2009 06:03

Re: HELP ! Problème avec ma Sony

Messagepar kiki37 » 06 Juil 2018 20:04

je vais étudier ça avec le schéma bien qu'il soit succinct
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)

modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 37215
Inscription: 03 Nov 2014 10:30

Re: HELP ! Problème avec ma Sony

Messagepar Anonymous » 06 Juil 2018 20:26

Les appareils a base de microprocesseur font souvent un test des différents composants a la mise en marche.
Si l'un ne répond pas correctement ils peuvent se mettre en veille empêchant toute investigation sauf a savoir lire
un code d'erreur pas forcement affiché mais parfois transmis sur un outil de maintenance dédié.
J'ai eu un cas ou c’était le chip mémoire du télétexte (pas du tout essentiel ni critique) qui était défectueux.
Bien sur avant de changer ce composant classique a 16 pattes j'en avait remplacé plusieurs a 60 pattes :mrgreen:
Anonymous


Re: HELP ! Problème avec ma Sony

Messagepar kiki37 » 08 Juil 2018 10:52

C'est un châssis FE-2

Change d'abord le condensateur C640, 47 µF 25 V , s'il est sec, le téléviseur ne démarre pas
Par précaution, change aussi C639, 100 µF 25 V et C618, 220 µF 35 V
je les ai cerclés en jaune sur la photo ci-dessous
en grand sous ce lien

Attention: mets des condensateurs de tension de service égale ou supérieure, pas en dessous, et si possible des 105°C

Tiens-nous au courant (sans jeu de mot :mrgreen: )
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)

modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 37215
Inscription: 03 Nov 2014 10:30
