HELP ! Problème avec ma Sony

Différents standards (PAL, SECAM, NTSC), histoire et évolution de la TV analogique...

Re: HELP ! Problème avec ma Sony

Messagepar rateau78 » 08 Juil 2018 13:33

Je viens de sortir les 3 condo.
Je n'ai pas sur mon multimètre de mesure de capacitance.
Néanmoins lorsque je mesure la résistance sur un calibre de 20k, les 3 condo se comportent de la même façon :
ça monte à l'infini, puis je change de polarité et ça descend jusqu'à 0 pour remonter à l'infini. Bref, je crois qu'ils sont bon !
Système Neli
1 seule prise d'antenne
1 Diffuseur Tri-tuners, 3 Nomade HD
2 TV cathodiques et 1 LCD
rateau78
Etalon
Etalon

Messages: 1281
Inscription: 11 Juin 2009 06:03

Re: HELP ! Problème avec ma Sony

Messagepar kiki37 » 08 Juil 2018 14:20

La mesure des condo est totalement inutile : leur comportement sous la faible tension d'un multimètre et celui en service dans un appareil est différent.
Le seul moyen est de les changer :wink:
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)

modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 37208
Inscription: 03 Nov 2014 10:30

Re: HELP ! Problème avec ma Sony

Messagepar rateau78 » 08 Juil 2018 14:33

OK !
Je vais commander sur Conrad.
Système Neli
1 seule prise d'antenne
1 Diffuseur Tri-tuners, 3 Nomade HD
2 TV cathodiques et 1 LCD
rateau78
Etalon
Etalon

Messages: 1281
Inscription: 11 Juin 2009 06:03

Re: HELP ! Problème avec ma Sony

Messagepar rateau78 » 08 Juil 2018 20:24

kiki37

Pour mémoire, voici exactement ce que je constate :

Lorsque j'allume la TV au bouton.
1) la diode s'allume rouge une demie seconde
2) Le RY 601 (que je pense être un relais ) monte et la diode passe au vert. J'entends le relais et je le sens en mettant le doigt dessus.
3) après 3 secondes, le RY 601 tombe et la diode clignote rouge 11 fois
4) puis la diode passe au vert pendant 3 secondes
5) puis la diode clignote rouge 11 fois
6) puis la diode passe au vert 3 secondes

Ce cycle ne s'arrête pas mais le relais n'est sollicité qu'une fois ( lorsque l'on appui sur le bouton.)

Le détail de ces informations te conforte-t-il dans ton diagnostique ?
Système Neli
1 seule prise d'antenne
1 Diffuseur Tri-tuners, 3 Nomade HD
2 TV cathodiques et 1 LCD
rateau78
Etalon
Etalon

Messages: 1281
Inscription: 11 Juin 2009 06:03

Re: HELP ! Problème avec ma Sony

Messagepar bernard7715 » 09 Juil 2018 00:57

rateau78 a écrit:4) puis la diode passe au vert pendant 3 secondes
5) puis la diode clignote rouge 11 fois
6) puis la diode passe au vert 3 secondes

Cela correspondre a un code erreur, c'est onze clignotements.

modérateur des forums TVNT

Combs la ville 77380 a 30km de la Tour Eiffel et 50km de Sens Gisy-les-Nobles, antenne dans les combles.
Auvergne, Malbo: réception TNT Labastide du Haumont, le PIc du midi(+350km), Saint-Flour- Vabres, Sainte-Geneviève-sur-Argences, Millau - Lévézou.
Avatar de l’utilisateur
bernard7715
Administrateur
Administrateur

Messages: 23081
Inscription: 14 Jan 2009 02:51
Localisation: combs la ville

Re: HELP ! Problème avec ma Sony

Messagepar rateau78 » 09 Juil 2018 07:17

Oui, c'est bien onze clignotement.

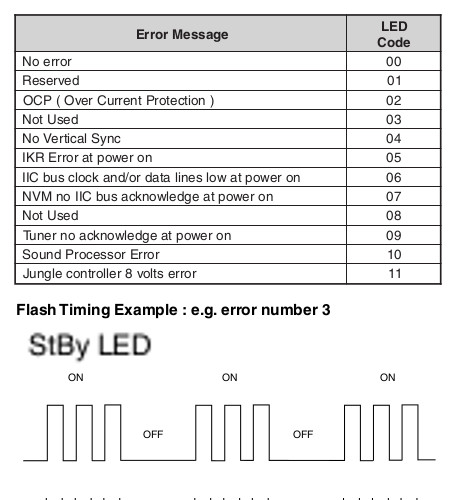

C'est quoi "jungle controller 8 V error" ?
Système Neli
1 seule prise d'antenne
1 Diffuseur Tri-tuners, 3 Nomade HD
2 TV cathodiques et 1 LCD
rateau78
Etalon
Etalon

Messages: 1281
Inscription: 11 Juin 2009 06:03

Re: HELP ! Problème avec ma Sony

Messagepar marceljack » 09 Juil 2018 07:50

rateau78 a écrit:Oui, c'est bien onze clignotement.
C'est quoi "jungle controller 8 V error" ?
Bonjour,
Ce qu'on appelle circuit "jungle" (dans les TV à CRT) c'est le circuit de synchro et balayage.
8V error il s'agit peut-être d'une tension manquante ou anormale ...
Modérateur des forums tvnt.net

Installation TNT: Paris: VTU50 collective 21-60 / Royan: Lambda 9 + préampli
TV HD: Thomson FE9234B, Philips 39PFL3807, Acer AT2356,
PC: Pinnacle PCTV310i & 310e, Technaxx DVB-S3, Techgear Diversity Stick, Terratec TStick+
marceljack
Brigades du Tigre
Brigades du Tigre

Messages: 22757
Inscription: 06 Oct 2005 17:59
Localisation: 75019 PARIS

Re: HELP ! Problème avec ma Sony

Messagepar rateau78 » 09 Juil 2018 09:19

Bonjour et merci.
effectivement, je n'ai pas de 8 V !

Hier soir, j'ai ressoudé les 3 condos car en dessoudant le C618 hier après-midi, je me suis aperçu que peut-être une des 2 soudures était défectueuse.

Résultat : La TV fait la même chose mais elle finit par démarrer plus facilement (au bout de 10 fois alors qu'il lui fallait à la fin au moins une bonne quarantaine de fois)
Mais cette fois-ci, elle ne se stabilise pas. C'est à dire que l'image apparait puis disparait etc ....la diode passe du rouge au vert indéfiniment.

Cela conforterait-il que le problème est bien au niveau d'un de ces condos ?
Système Neli
1 seule prise d'antenne
1 Diffuseur Tri-tuners, 3 Nomade HD
2 TV cathodiques et 1 LCD
rateau78
Etalon
Etalon

Messages: 1281
Inscription: 11 Juin 2009 06:03

Re: HELP ! Problème avec ma Sony

Messagepar rateau78 » 09 Juil 2018 09:51

Je viens de retirer à nouveau uniquement le C 640 et c'est pareil, à savoir que la TV démarre au bout d'une douzaine de fois et que c'est rouge/vert/rouge/vert etc.............
Système Neli
1 seule prise d'antenne
1 Diffuseur Tri-tuners, 3 Nomade HD
2 TV cathodiques et 1 LCD
rateau78
Etalon
Etalon

Messages: 1281
Inscription: 11 Juin 2009 06:03

Re: HELP ! Problème avec ma Sony

Messagepar rateau78 » 09 Juil 2018 10:40

Pour ma commande chez Conrad, je vois qu'il y a des voltages indiqués V et d'autre V/DC, je dois prendre quoi ?
Système Neli
1 seule prise d'antenne
1 Diffuseur Tri-tuners, 3 Nomade HD
2 TV cathodiques et 1 LCD
rateau78
Etalon
Etalon

Messages: 1281
Inscription: 11 Juin 2009 06:03
