INFO sur la migration Allemande aux normes DVB-T2 HEVC

Messagepar bernard7715 » 07 Nov 2017 02:34

Les radiodiffuseurs allemands réalisent des modifications importantes de leur réseau de
diffusion de télévision numérique, pour passer aux normes DVB-T2 HEVC, activer de
nouveaux services payants et transférer la bande 700 MHz vers de nouvelles utilisations.
Deux phases sont prévues en 2017.
La première phase a déjà eu lieu dans la nuit du 28 au 29 mars 2017 et la seconde phase
est prévue vers le 8 novembre 2017.

:arrow: Phase 1 du 29 mars 2017
La carte présente les fréquences activées en Allemagne lors de la première
phase du 29/03/2017 dans la Sarre et le nord du Bade-Wurtemberg.

migration allemande v1 mars 17  1.jpg


:arrow: Phase 2 du 8 novembre 2017.

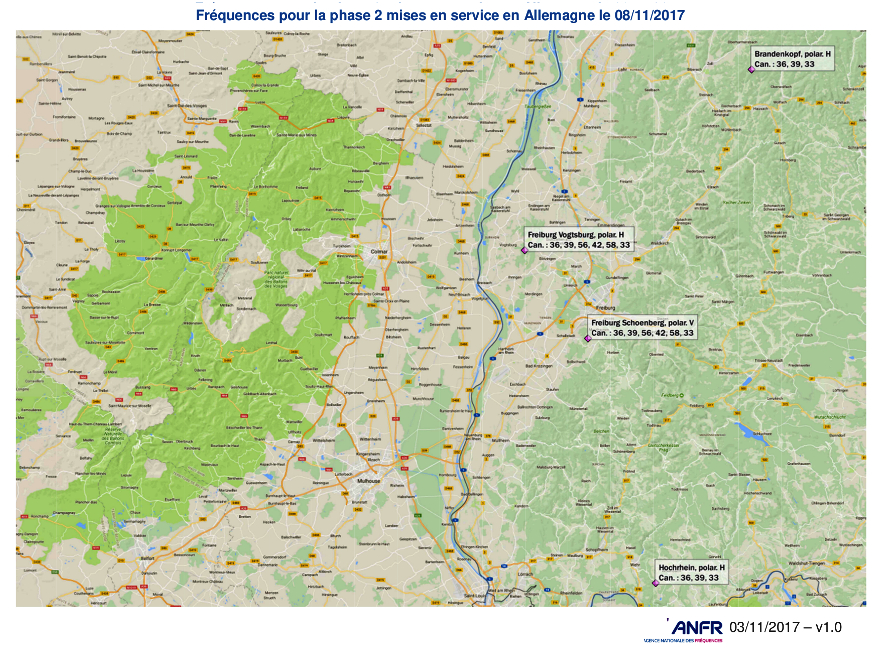

La carte présente les fréquences possibles pour la deuxième phase 2dans le sud
du Bade-Wurtemberg autour de Fribourg-en-Brisgau.
migration allemande v2 au 081117  1.jpg



:arrow: Zones à risque
Les zones à risque présentées en annexe sont issues de calculs maximalistes, ou « pire
cas ». En effet, des marges importantes sont prises en compte dans ces calculs afin de ne
pas ignorer des risques modérés ou même faibles.

Des mesures réalisées sur le terrain en mai 2017 ont montré des niveaux de champs reçus
plus faibles qu’attendus. En dehors des hauteurs des Vosges qui surplombent la plaine
d’Alsace, il n’a pas été observé de champs suffisant pour créer des interférences.

:arrow: Multiplex R1

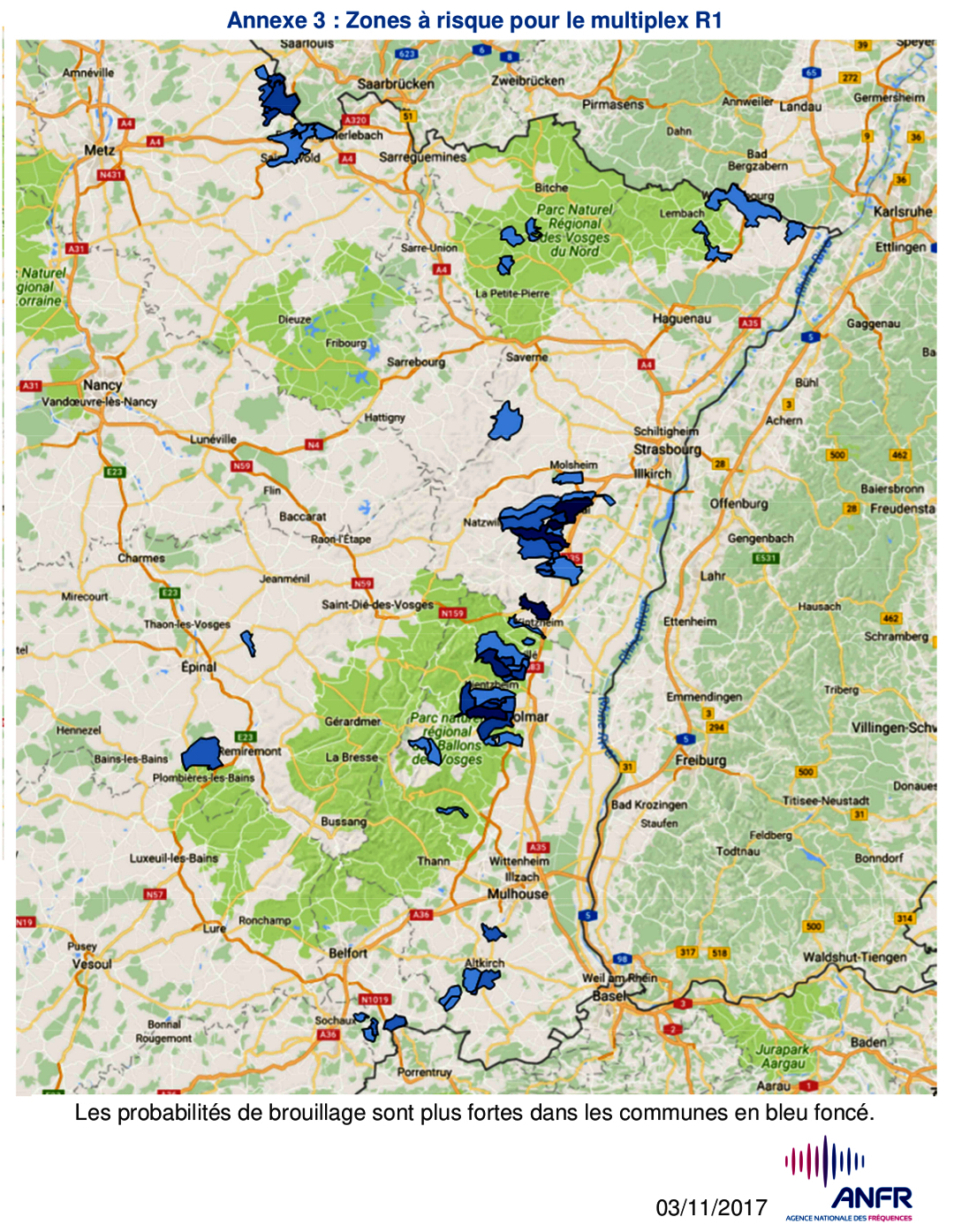

La carte en annexe 3 présente les zones à risque pour le multiplex R1.
Depuis le mois de mars 2017, les nouvelles situations co-canal sont :
· l’utilisation du canal 36 de la station de Baden-Baden qui pourrait causer des problèmes
de réception vers Creutzwald et Saint-Avold.
· le canal 45 de de la station de Wissembourg qui pourrait être perturbé par celle de
Saarbruecken Schoksberg.
· La réception du canal 24 à Barr-Andlau et au sud de la ville qui pourrait être perturbée
par la diffusion depuis la station de Karlsruhe.

migration allemande v2 au 081117  R1.jpg


:arrow: Multiplex R2

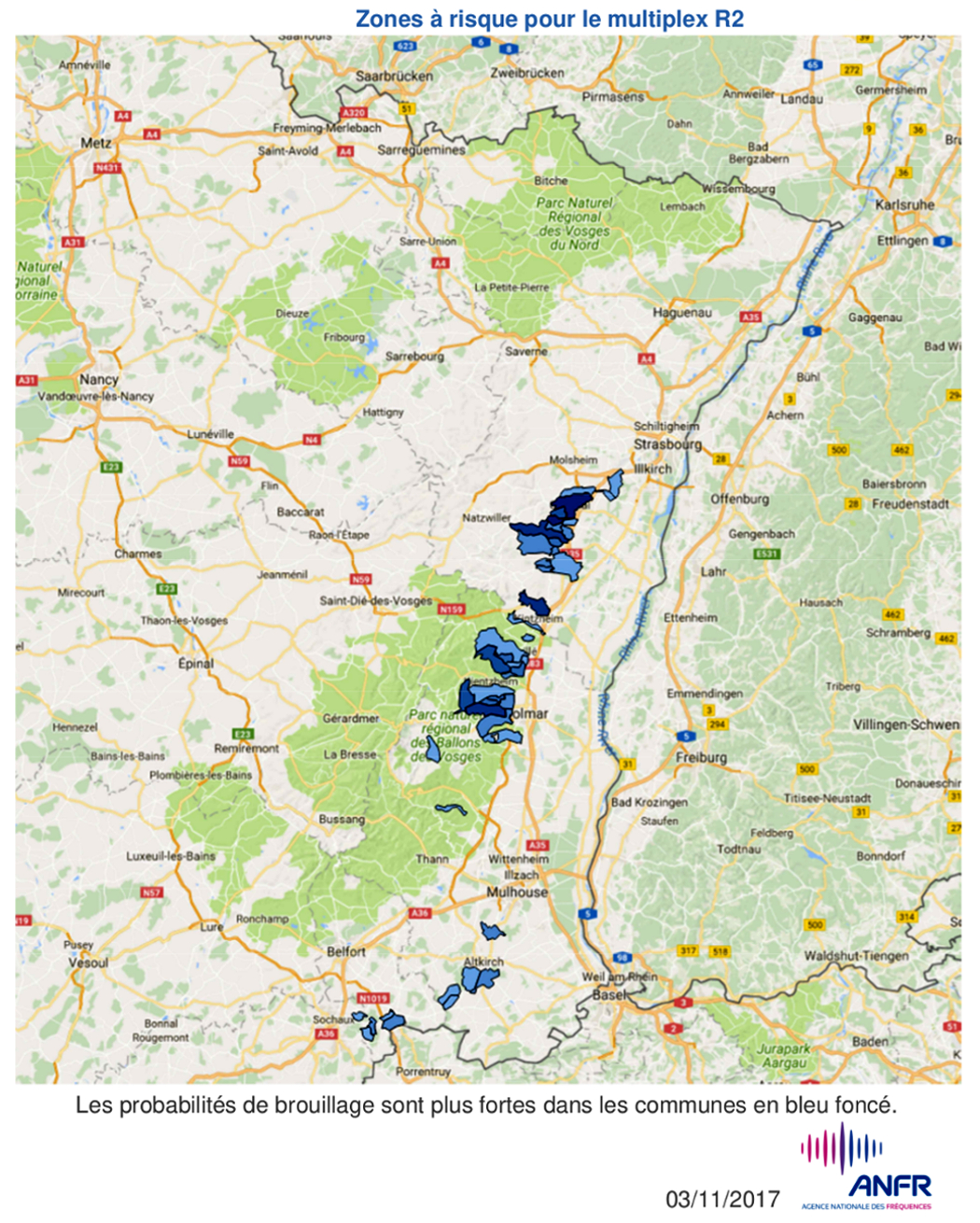

La carte présente les zones à risque pour le multiplex R2
Depuis le mois de mars 2017, la nouvelle situation co-canal est :
· la réception du canal 27 à Barr-Andlau et au sud de la ville qui pourrait être perturbée
par la diffusion depuis la station de Karlsruhe.

migration allemande v2 au 081117  R2.jpg



:arrow: Multiplex R3, Multiplex R4.
Il n’y a pas de risque d’interférence identifié sur la réception des multiplex R3 et R4

:arrow: Multiplex R6

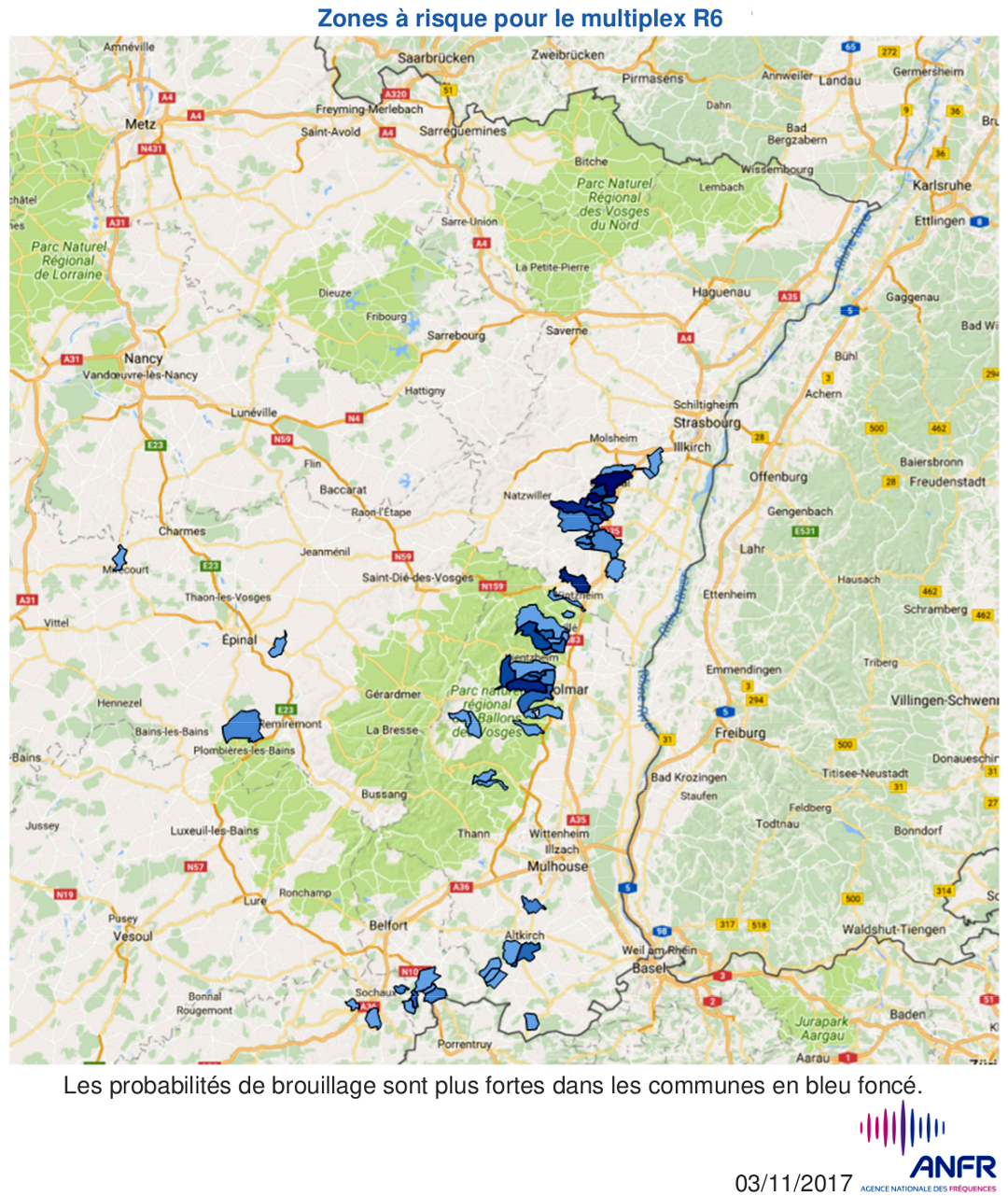

La carte en annexe 5 présente les zones à risque pour le multiplex R6.
Depuis le mois de mars 2017, la nouvelle situation co-canal est :
· la réception du canal 21 à Barr-Andlau et au sud de la ville qui pourrait être perturbée
par la diffusion depuis la station de Karlsruhe.

migration allemande v2 au 081117  R6.jpg


:arrow: Multiplex R7

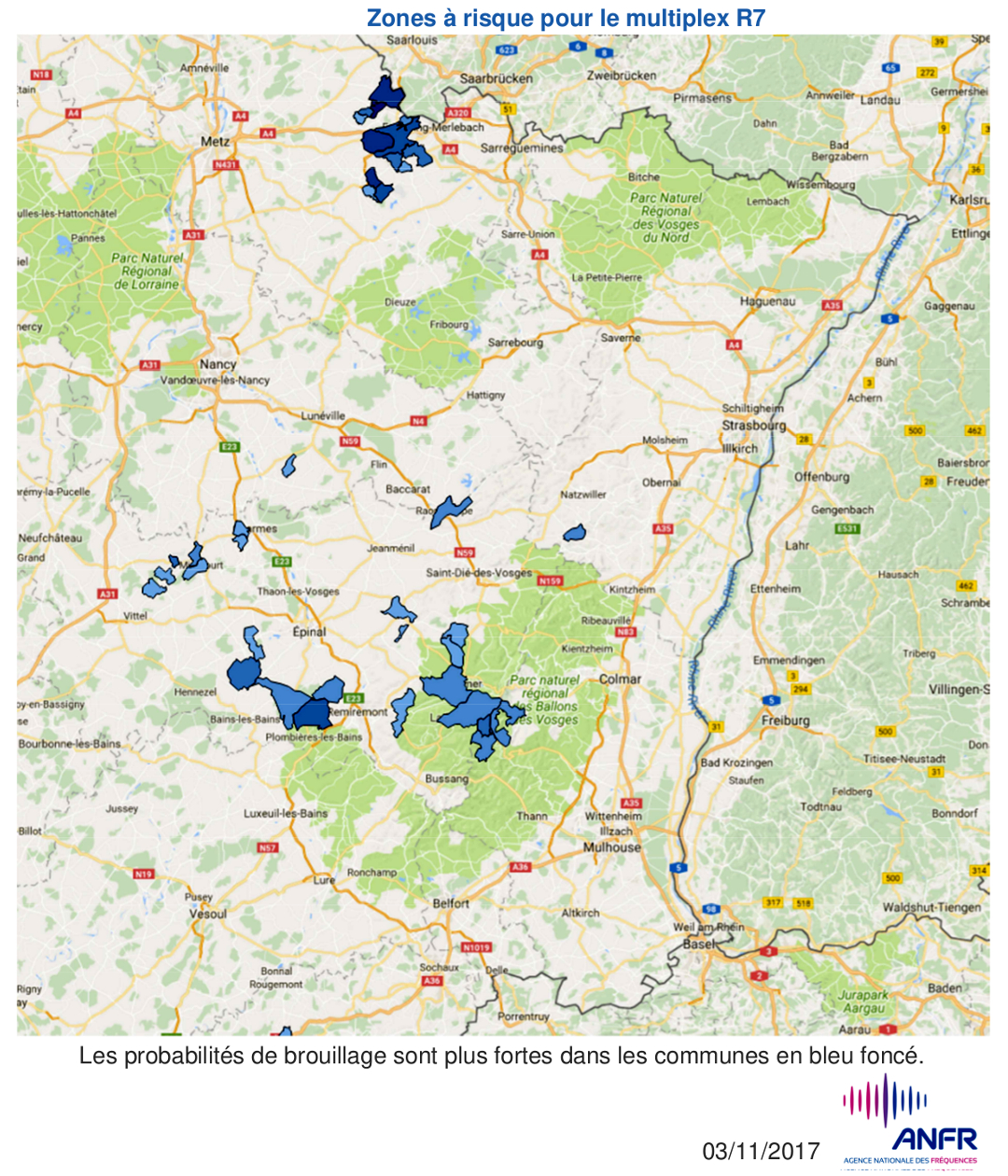

La carte présente les zones à risque pour le multiplex R7.
Depuis le mois de mars 2017, la nouvelle situation co-canal est :
· l’utilisation du canal 34 depuis la station Wuerzberg qui pourrait causer des problèmes
de réception des programmes vers Creutzwald et Saint-Avold.
Au mois de novembre 2017 :
· Si les radiodiffuseurs allemands activent le canal 42 sur la station de Fribourg-en-
Brisgau, il pourrait y avoir quelques cas de brouillages dans les Vosges, autour
d’Epinal et Vittel, malgré le masque naturel apporté par le relief.

migration allemande v2 au 081117  R7.jpg



Source ANFR [url][/url]
Combs la ville 77380, alt.85m -antenne dans les combles- 30km de la Tour Eiffel.
Cantal-Malbo15230, alt. 1115m - ant. Lambda9- émetteurs reçus: Labastide du Haumont 53km, Truc de Fortunio 70km , Vabres 37km, Audix 142km, le Pic du midi 308km.
Avatar de l’utilisateur
bernard7715
Brigades du Tigre
Brigades du Tigre

Messages: 16229
Inscription: 14 Jan 2009 02:51
Localisation: combs la ville

Re: INFO sur la migration Allemande aux normes DVB-T2 HEVC

Messagepar Franck Morin » 07 Nov 2017 03:04

merci.
d'autres informations sur l'opération du 8 novembre en Allemagne sont présentes dans ce fil.
Cinergy T², ran T Stick+, Chatou 78, antenne collective sur Tour Eiffel, antenne intérieure et TNT SFR/Numéricable.
modérateur des forums de TVNT.net et de TNT-Fr
Avatar de l’utilisateur
Franck Morin
Brigades du Tigre
Brigades du Tigre

Messages: 12545
Inscription: 24 Juin 2005 10:26
Localisation: Chatou

Re: INFO sur la migration Allemande aux normes DVB-T2 HEVC

Messagepar Casimodo » 08 Nov 2017 16:43

DEBORDEMENTS DE LA TNT ALLEMANDE EN HD SUR L'ALSACE-LORRAINE

La 3 éme phase du développement du réseau TV HD allemand en DVB-T2 Hevc concerne, notamment, que les téléspectateurs de la moitié sud de l'Alsace puisque la moitié nord et la la partie N/E de la Lorraine avait été concernée en printemps 2017 depuis les émetteurs de Baden-Baden et de Sarrebruck.

Cette fois sont concernés les habitants du Bade Wurtemberg centre et sud, avec débordements sur une vaste partie de la plaine d'Alsace et une partie limitée de la Suisse, côté de Bâle, voire du Jura, ainsi que l'Est a Franche-Comté, Territoire de Belfort, possible partie est du Doubs ?.

Ce matin, dans les régions précitées le DVB-T Mpeg 2 allemand et été détrôné par le DVB-T2 Hevc qui, on le souligne, n'est plus émis que par un seul nouveau émetteur du centre Forêt Noire, disons en "face" de Colmar, le Vogtsburg (Freiburg), employant les canaux 36,39, 33 et pour Freenet 28 42 58, le tout en polarisation horizontale. En effet, le Brandenkopf, au S/E de Strasbourg et le Hochrhein, au Sud Forêt Noire ont été éteints en diffusion TV numérique. Pas de changement pour le DAB+. Le Hochrhein- Bergalingen arrosait une vaste partie du Sud-Alsace, Mulhouse et on pouvait le suivre jusqu'à Sochaux/Montbéliard et même plus loin sur les sites dégagés vers l'Est ...

Avec la suppression de sites d'émissions TV sur les sommets de la Forêt Noire il sera parfois demande de revoir le pointage de l'antenne surtout dans le Sud-Alsace, sachant que si l'antenne UHF employée captait également la TV suisse de Bâle cette solution de repointage pourrait ne pas être efficace (angle trop ouvert) . L'ajout d'un coupleur et d'une antenne UHF pourra être la seule voie de résolution, sauf si une antenne d'intérieure apporte satisfaction. Tout monde sait en Alsace que la Télé allemande a toujours été plus facile a capter que la télé française suite aux mauvais choix initiaux de la RTF portant sir les 'implantation en 1956 !!
Casimodo
Coccinelle
Coccinelle

Messages: 140
Inscription: 16 Oct 2005 09:32
Localisation: Mulhouse

Re: INFO sur la migration Allemande aux normes DVB-T2 HEVC

Messagepar minos » 10 Nov 2017 11:16

bonjour casimodo , sur Belfort je n'ai plus de signal depuis l'extinction le 8/11 a minuit des 33,39,52 , meme en repointant l'antenne car je recevais par réflexion , donc la TNT allemande c'est terminé pour moi apparemment , pas bien grave sauf pour arte qui avait des declinaisons differentes du mux français
minos
Grenouille
Grenouille

Messages: 258
Inscription: 07 Jan 2009 22:55

Re: INFO sur la migration Allemande aux normes DVB-T2 HEVC

Messagepar Marc2 » 14 Nov 2017 10:21

Casimodo a écrit:Tout monde sait en Alsace que la Télé allemande a toujours été plus facile a capter que la télé française suite aux mauvais choix initiaux de la RTF portant sir les 'implantation en 1956 !!

C'est bien connu, les autres sont plus intelligents que nous.
Faut s'y faire : le Rhin coule dans une vallée, et une bonne couverture française aurait été atteinte avec un émetteur dans la Forêt Noire, et une bonne couverture allemande avec un émetteur sur les Vosges...
Avatar de l’utilisateur
Marc2
Etalon
Etalon

Messages: 1383
Inscription: 29 Oct 2007 23:45

Re: INFO sur la migration Allemande aux normes DVB-T2 HEVC

Messagepar Ford Prefect » 14 Nov 2017 11:21

+1000
D'autant que la vraie grosse supériorité Allemande c'est de diffuser en clair sur satellite la majorité
de ses chaines terrestres depuis des décennies.
Il est donc normal que sa couverture terrestre favorise la robustesse et la mobilité.
Il semble toutefois que la pression des "ayants droits" les affecte d'ou le cryptage de la HD commerciale pour le moins farfelu.
Don't panic
Modérateur des forums de TVNT.net
Avatar de l’utilisateur
Ford Prefect
Brigades du Tigre
Brigades du Tigre

Messages: 13875
Inscription: 28 Aoû 2005 20:50
Localisation: Beauvais 60

Re: INFO sur la migration Allemande aux normes DVB-T2 HEVC

Messagepar marceljack » 14 Nov 2017 13:33

minos a écrit:bonjour casimodo , sur Belfort je n'ai plus de signal depuis l'extinction le 8/11 a minuit des 33,39,52 , meme en repointant l'antenne car je recevais par réflexion , donc la TNT allemande c'est terminé pour moi apparemment
Bonjour,
As-tu un tuner ou un adaptateur TNT compatible DVB-T2 et HEVC ?
Si ce n'est pas le cas, c'est normal que tu ne puisses plus recevoir la TNT allemande, repointer l'antenne ne suffit pas.
Installation TNT: Paris: VTU50 collective 21-60 / Royan: Lambda 9 + préampli
TV HD: Thomson FE9234B, Philips 39PFL3807, Acer AT2356,
PC: Pinnacle PCTV310i & 310e, Technaxx DVB-S3, Techgear Diversity Stick, Terratec TStick+
marceljack
The king !
The king !

Messages: 18163
Inscription: 06 Oct 2005 17:59
Localisation: 75019 PARIS

Re: INFO sur la migration Allemande aux normes DVB-T2 HEVC

Messagepar minos » 14 Nov 2017 18:19

bonjour Marcel :wink: , bien sûr que oui ,il est compatible H265 acheté sur Ammmazonne exprès , mais le problème n'est pas là,c'est qu'il y a plus que Fribourg en principal qui émet et ne couvre pas jusqu'ici..., les émetteurs secondaires plus limitrophe n'ont pas été converti et resteront définitivement muet :? , d'où la non réception de signal, une bribe du barregraphe de temps en temps à quelques pourcents sur le C36H... j'aurai dû me renseigner avant, on va dire que si jamais la France utilise cette norme un jour il servira :mrgreen:
minos
Grenouille
Grenouille

Messages: 258
Inscription: 07 Jan 2009 22:55

Re: INFO sur la migration Allemande aux normes DVB-T2 HEVC

Messagepar Henrala » 14 Nov 2017 19:51

Retour d’expérience au sujet de la réception
des chaînes allemandes à la nouvelle norme.

Depuis mercredi 8 novembre, après mars 2017, ce sont les chaînes allemandes de la région du sud du Baden-Württemberg qui ont basculé vers le nouveau système DVBT-2 HEVC 265 et les haut-Rhinois sont donc aussi tous concerné.

Tous ceux recevant les chaînes par une antenne hertzienne ont été obligés de s’acheter un décodeur à moins d’avoir une TV très récente (2015).

Les abonnés SFR / Numéricâble ne sont pas concernés étant donné que le câblo-opérateur injecte directement les chaînes allemandes en DVBT (pas en HD) ou en DVBC par la box (avec les chaînes suisses).
Ce qui n’est pas le cas des opérateurs Orange et Free qui ont juste une option de quelques chaînes allemandes (pas les chaînes suisses). Ces abonnés peuvent quand même recevoir gratuitement les chaînes allemandes et suisses par l’antenne hertziennne.

Je suis moi-même abonné chez NC et je reçois donc gratuitement ces chaînes allemandes en DVBT et en DVBC.
Le mois dernier j’avais quand même déjà acheté un nouveau décodeur (CGV) que j’ai installé le 8 novembre chez ma voisine de palier qui n’est pas abonné au câble dans la résidence Montaigne.
Le scan de toutes les chaînes s’est bien déroulé et de suite on a constaté que la qualité des allemandes est au top et bien meilleure qu’avant.
Mais bizarrement il manque le bouquet de l’ARD :
Das Erste – Arte – Phoenix – Tagesschau – One.

Au début j’avais pensé que c’était peut-être un problème du décodeur. Je suis allée chez mon frère dans la rue Jean-Martin, (un groupe de 3 immeubles).
Avec un nouveau décodeur acheté en Allemagne, il a toutes les chaînes allemandes par l’antenne collective avec la nouvelle norme DVBT-2 HEVC 265 .
J’ai donc fait chez lui une recherche automatique des chaînes avec le décodeur CGV et toutes ont bien été trouvées.

J’ai vérifié ensuite chez moi dans la résidence Montaigne en me branchant sur l’arrivée de l’antenne collective et même problème, pas de bouquet de l’ARD.

Ce qui veut dire que pour les 3 résidences Montaigne il y a un problème de réglage d’antenne.

J’ai donc fait une demande auprès de notre syndic pour faire intervenir France Antenne.

Liste des chaînes reçues actuellement par l’antenne collective aux résidences Montaigne.

- Toutes les chaînes françaises.

- Les chaînes suisses : RTS1 ; SRF1 ; SRF2 ; SRF info ; RSI la 1.

- Les chaînes allemandes au norme DVBT-2 HEVC 2 :

Freiburg Vogtsburg - Freiburg Schönberg

Bouquet ZDF : c33 (570 MHz)
ZDF HD; ZDFinfo HD; ZDFneo HD; 3sat HD; Ki.Ka HD.

Bouquet SWR : c39 (618 MHz)
SWR Fernsehen BW HD ; SWR Fernsehen RP HD; hr HD; BR HD; WDR HD.

Manquant pour l’instant dans notre immeuble
le Bouquet ARD : c36 (594 MHz)
Das Erste HD; arte HD; One HD; Phoenix HD; tagesschau 24 HD.

Je rappelle que si de nombreux résidents sont abonnés à des câblo-opérateurs, il y a aussi de nombreux résidents qui sont branchés sur l’antenne collective.
Pour mémoire, les abonnés Free et Orange n’ont pas les chaînes allemandes sauf quelques unes en option payante, ni suisses et peuvent donc les avoir par l’antenne collective ou individuelle.

A savoir aussi:
Il faut se méfier des décodeurs en vente dans les magasins. dans un magasin de Mulhouse des décodeurs CGV ont tous été vendus et il n'y en a plus. Les vendeurs n'ont pas anticipé en commandant d'autres de suite.
Plus grave, il reste des décodeurs d'autres marques mais pas compatible avec les normes allemandes. Rien n'est indiqué à ce sujet. Des clients les achètent croyant être la nouvelle norme mais déchantent dès leurs premiers essais. Les vendeurs qui disent de ne pas toujours voir les clients qui les achètent devraient quand même mettre une affiche à ce sujet. J'en ai commandé un autre pour moi vendredi dernier et arrivé lundi matin.
Une autre personne m'a dit que dans un autre magasin certains vendeurs vendent des TV en promotion sans prévenir qu'ils ne sont pas compatibles avec la nouvelle norme.

Il serait intéressant d’avoir un retour d’expérience d’autres personnes regardant souvent les chaînes allemandes par antenne hertzienne.

Voici le décodeur que j'ai acheté à Mulhouse.
https://scontent-cdg2-1.xx.fbcdn.net/v/ ... e=5A9C125E

Henrala

Messages: 2
Inscription: 14 Nov 2017 11:53

Re: INFO sur la migration Allemande aux normes DVB-T2 HEVC

Messagepar fx » 14 Nov 2017 23:05

Clair que votre installateur avait configuré sa centrale avec filtres sur le canal 52 qui n'est plus utilisé mais pas sur le 36 (28-42-58).

Comme notre ami belfortain, je recevais un faible signal terrestre par réflexion (peut-être une combinaison des 2 émetteurs principaux) et depuis le changement de standard, plus que des traces non exploitables.

Pour Marc2 : le choix du site de la colline du Hasenrain à Mulhouse pour un émetteur principal, tentant de compenser un mauvais emplacement par une puissance démesurée sur quelques canaux principaux était pour moi une erreur (mais je n'existais pas du temps de l'ORTF ni des premières négociations aux frontières) qui a fait que pendant des décennies, l'Allemagne et la Suisse avec des émetteurs puissants et hauts ont couvert beaucoup mieux le sud du département du Haut-Rhin (dans les zones vallonnées) que le trépied mulhousien en radio et télé. Même idiotie pour Strasbourg. Aujourd'hui avec la correction d'erreurs du numérique et une coordination internationale des fréquences beaucoup plus équitable, c'est moins embêtant (les mêmes émetteurs suisses ayant diminué à 1,6 kW de PAR tout au plus, là où Mulhouse envoie toujours 100 kW en télé...). Pour le coup, c'est côté allemand qu'il y a aujourd'hui un gros impact avec la décision de couper le signal des chaînes publiques là où le privé n'a pas souhaité investir, mais il est vrai que ces chaînes sont disponibles en clair et de longue date sur le satellite.
