Installation Parabole + Antenne dans une maison

Messagepar ArnoH » 25 Mai 2018 09:43

Bonjour à tous,
Je souhaite installer une parabole et une antenne sur le toit de la maison de mes parents.
Lors de la construction l'électricien a installé un répartiteur 4 directions au niveau du tableau électrique et il y a un câble coaxial qui monte sur le toit et 4 pièces sont déservies par un câble branché à une prise TV FM SAT Legrand (possibilité de n'y brancher qu'un câble donc d'après moi elle démodule le signal (désolé si le terme employé n'est pas le bon)).
Jusqu'à présent ils regardent la TV par ADSL dans une pièce (salon), ils souhaitent ajouter une TV dans leur chambre et avoir les chaînes allemandes (satellite Astra) sur les 2 TV.
Donc au salon ils auraient TV par ADSL + satellite pour les chaînes allemandes et dans la chambre les chaines de la TNT par l'antenne + chaines allemandes par satellite.
Le matériel que j'ai déjà en ma possession : Parabole - tête twin - antenne tnt - câble coaxial. A la base je voulais passer 2 câbles supplémentaires dans la gaine du toit au tableau et 1 câble dans les 2 gaines qui desservent le salon et la chambre. Le soucis est qu'il s'agit d'une maison passive donc les gaines ont été moussées près du tableau et sur le toit l'idéal serait de passer le moins de câble possible. J'ai pensé à un coupleur sur le toit mais si j'ai bien compris je serais toujours obligé de passer au moins un 2ème câble du toit au tableau et une fois au tableau je ne sais pas comment répartir ces 2 câbles et avec quel type de matériel.
Comment feriez-vous ?
D'avance merci.
ArnoH
Petit ver
Petit ver

Messages: 21
Inscription: 24 Mai 2018 18:43

Re: Installation Parabole + Antenne dans une maison

Messagepar kiki37 » 25 Mai 2018 11:37

Bonjour ArnoH et bienvenu sur le forum
Si la réception TV terrestre n'est pas indispensable dans les autres pièces que la chambre, débranche le répartiteur 4 direction ( néfaste en satellite et occasionnant des pertes inutiles en terrestre) et repère les câbles dont tu as besoin, à savoir , celui du salon pour le satellite et celui de la chambre pour les deux (terrestre et satellite).
Comme tu l'as présumé, il te faut passer un 2ème câble pour la 2ème sortie de ta tête twin, soit jusqu'au tableau, soit jusqu'à la prise du salon.
à la place du répartiteur, tu peux relier chaque câble venant du toit à celui (repéré) du tableau avec 2 fiches "F" et un manchon comme ci-dessous

En théorie, ton installation ressemblera à cela ▼
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)
modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Brigades du Tigre
Brigades du Tigre

Messages: 10265
Inscription: 03 Nov 2014 11:30

Re: Installation Parabole + Antenne dans une maison

Messagepar julien74 » 25 Mai 2018 13:33

Bonjour, :Couc:

Tes parents se trouve sur quelle commune d'Alsace? :wink:
Ils dépendent de l'émetteur TNT de Strasbourg Nordheim?
Les 2 téléviseurs de tes parents possèdent un tuner TNT HD ainsi qu'un tuner satellite DVB-S?
C'est quoi comme antenne TNT? Une antenne trinappe?
Avatar de l’utilisateur
julien74
Brigades du Tigre
Brigades du Tigre

Messages: 55398
Inscription: 12 Avr 2006 18:50
Localisation: Le Sappey (Haute-Savoie)

Re: Installation Parabole + Antenne dans une maison

Messagepar ArnoH » 25 Mai 2018 16:44

Merci beaucoup kiki37 pour ta réponse qui m'éclaire beaucoup.

Julien74 pour répondre à tes questions :
Bien vu - mes parents habitent Krautwiller, ils dépendent bien de l'émetteur de Nordheim (vu dégagé sur l'émetteur). Le téléviseur du salon ne possède pas de tuner TNT HD (mais inutile vu que pour les chaînes tnt ils passent par la box) mais possède bien un tuner satellite.
Le téléviseur de la chambre n'est pas encore acheté et disposera bien d'un tuner tnt compatible DVB T2 et un tuner DVB-S.
Pour l'antenne je vais essayer avec une antenne plate.

Avez-vous une idée toute bête pour m'aider à déterminer quel câble va au salon et lequel va à la chambre ils ne sont pas annotés...
ArnoH
Petit ver
Petit ver

Messages: 21
Inscription: 24 Mai 2018 18:43

Re: Installation Parabole + Antenne dans une maison

Messagepar kiki37 » 25 Mai 2018 16:54

ArnoH a écrit:Pour l'antenne je vais essayer avec une antenne plate.

Surtout pas !
Je te déconseille cette soi-disant antenne bien trop chère pour un bout de fil ou de circuit imprimé, à l'instar de cette antenne. Il n'y a pas de "directeurs" ni de "réflecteur"
tu peux lire ce topic ► http://www.tvnt.net/forum/installation-antenne-ultra-plate-sous-rampant-t38454-10.html?hilit=instar

Elle peut fonctionner près d'un émetteur, mais un bout de fil avec un préampli fait la même chose
:arrow: http://www.tvnt.net/forum/une-antenne-interieure-a-moins-de-1-t29180.html#p462595

explication du fonctionnement d'une antenne :
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)
modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Brigades du Tigre
Brigades du Tigre

Messages: 10265
Inscription: 03 Nov 2014 11:30

Re: Installation Parabole + Antenne dans une maison

Messagepar ArnoH » 25 Mai 2018 16:58

Excuse moi ce n'est pas de ce type d'antenne dont je parle.

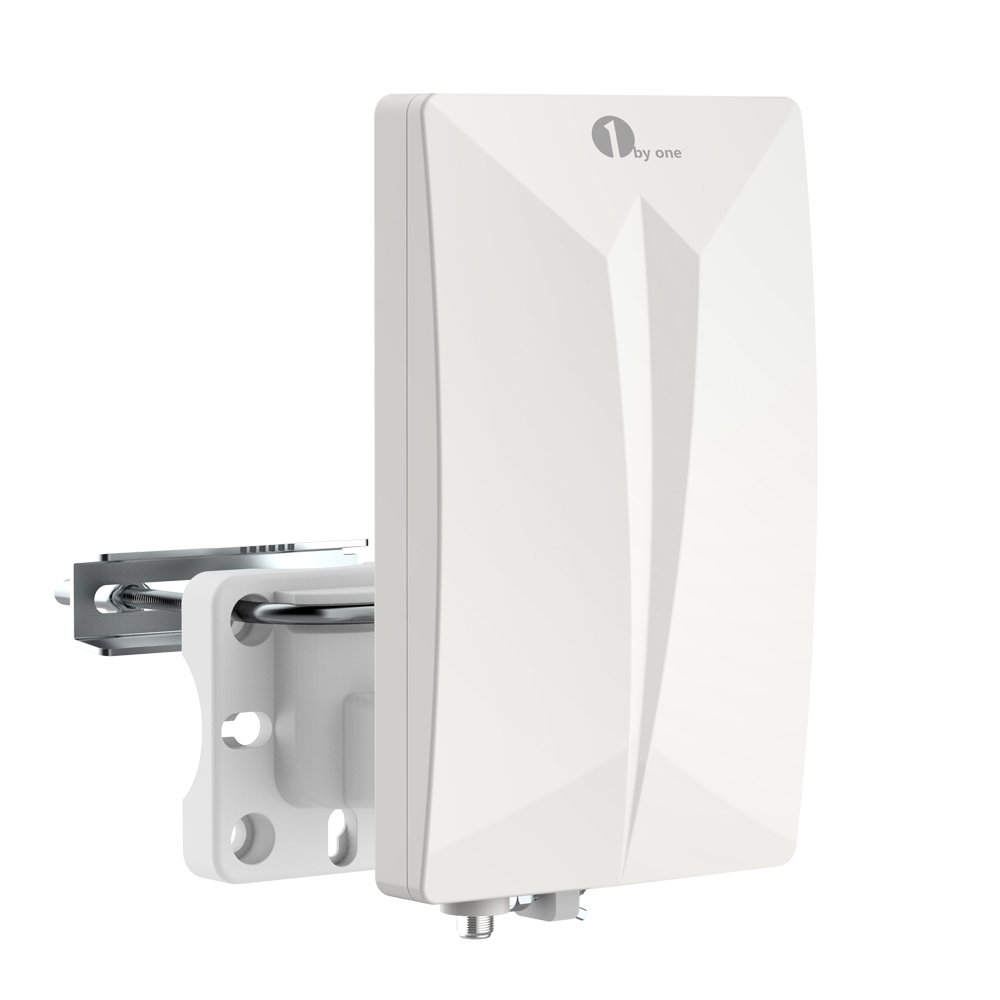

C'est plutôt quelque chose de ce genre : Image

Edit : Ah si c'est ce type d'antenne que tu me déconseille... J'ai choisi ça pour ne pas à avoir à rallonger mon mât qui supporte la parabole.
ArnoH
Petit ver
Petit ver

Messages: 21
Inscription: 24 Mai 2018 18:43

Re: Installation Parabole + Antenne dans une maison

Messagepar kiki37 » 25 Mai 2018 17:22

c'est justement ce type d'antenne dont tu viens de poster la photo qui est une mauvaise antenne quoi qu'on puisse lire à son sujet sur internet.
comme je l'ai dit plus haut, c'est une antenne sans rien de technique dedans hormis son préampli. En plus c'est un "ramasse parasites" :(
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)
modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Brigades du Tigre
Brigades du Tigre

Messages: 10265
Inscription: 03 Nov 2014 11:30

Re: Installation Parabole + Antenne dans une maison

Messagepar kiki37 » 25 Mai 2018 17:25

ArnoH a écrit:Edit : Ah si c'est ce type d'antenne que tu me déconseille... J'ai choisi ça pour ne pas à avoir à rallonger mon mât qui supporte la parabole.

Peux tu nous poster une photo de ton mat avec sa parabole ?
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)
modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Brigades du Tigre
Brigades du Tigre

Messages: 10265
Inscription: 03 Nov 2014 11:30

Re: Installation Parabole + Antenne dans une maison

Messagepar ArnoH » 25 Mai 2018 17:56

Pas encore, il n'est pas installé...

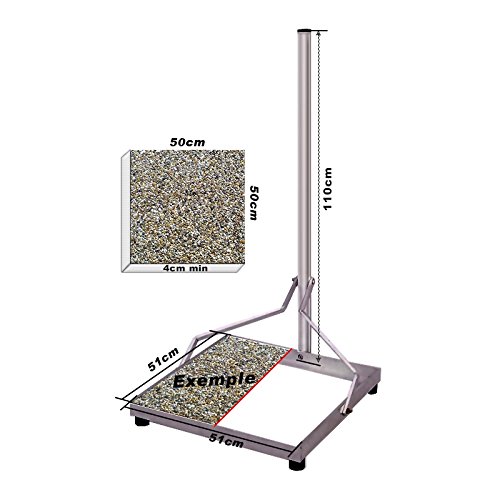

Voici le mât en question :
La parabole fait 80cm de diamètres.
L'installation sera faite sur un toit plat, le support a légèrement été modifié pour augmenter la surface au sol et le lestage.
ArnoH
Petit ver
Petit ver

Messages: 21
Inscription: 24 Mai 2018 18:43

Re: Installation Parabole + Antenne dans une maison

Messagepar kiki37 » 25 Mai 2018 18:20

Et il va tenir comment ton mat ?
scellé ou simplement posé, si c'est le cas, je te déconseille, le pointage d'une parabole étant au millimètre près, un léger déplacement (vent) et tu ne reçois plus rien !
