[Topic unique] La RNT (DAB+) à Annecy

Re: [Topic unique] La RNT (DAB+) à Annecy

Messagepar paul74140 » 03 Nov 2023 14:23

Les diagrammes d'antennes des M1 et M2 depuis le Salève ne sont pas identiques entre eux, d'une part, et d'autre part ils sont également différents de celui du 7C ; on risque de constater des différences de réception malgré les 4 kW pour tout le monde. Dans ma direction, les M1 et M2 ne diffusent que 2 kW, déjà que le 7C commence déjà à montrer des signes de faiblesse passé Douvaine, ça risque d'être encore pire pour les 7A et 7B qui enverront le maximum de puissance vers Genève et St.Genis-Pouilly dans le prolongement.
12A SRG SSR F01 ; 10C DABCOM F04 ; 10B RMS F02 ; 7D Annemasse-local1 ; 10D DIG F03 GE ; 7A Métropolitain1 ; 7B Métropolitain2 ; 7C ANNECY 7C
paul74140
Etalon
Etalon

Messages: 2017
Inscription: 03 Oct 2016 15:12
Localisation: Douvaine, Haute-Savoie

Re: [Topic unique] La RNT (DAB+) à Annecy

Messagepar Clusien74 » 03 Nov 2023 17:23

Bonjour Paul,

Lors des tests il y a 2 semaines je n'ai pas remarqué de différences par rapport à Annecy Etendu 7C sur Cluses.
Sur un petit poste Philips au 2eme étage d'un immeuble le taux d'erreur et le signal reçu était à peu prêt identique sur le M1, M2 et Etendu avec l'antenne à la verticale.

En voiture pas de coupures, réception du M1 jusqu'a Magland au lieudit Oex sans coupures, malheureusement le signal s'est coupé ici vers le radar c''était la fin des tests.
Avatar de l’utilisateur
Clusien74
Grenouille
Grenouille

Messages: 209
Inscription: 23 Mai 2015 12:54

Re: [Topic unique] La RNT (DAB+) à Annecy

Messagepar julien74 » 03 Nov 2023 19:34

Bonsoir, :Couc:

L'antenne panneau pointée plein Nord au sommet du pylône métallique TDF à côté de la grosse tour telecom de la Grande Gorge que tu as vu Clusien, c'est peut être pour le M1 et/ou le M2 en DAB+? :wink:
Avatar de l’utilisateur
julien74
Brigades du Tigre
Brigades du Tigre

Messages: 66253
Inscription: 12 Avr 2006 18:50
Localisation: Le Sappey (Haute-Savoie)

Re: [Topic unique] La RNT (DAB+) à Annecy

Messagepar Clusien74 » 03 Nov 2023 20:06

Bonsoir Julien,

Apparemment cette antenne panneau sur la tour métallique est pour le 10B suisse d’après ce qu’avait dit HTM38.
Sur cartoradio on voit bien que les M1 et M2 sont à la même hauteur que le 7C Étendu. Et les diagrammes sont peu différents même si il y en a quelques.
Si les M1 et M2 émettaient depuis cette antenne panneau je ne pense pas que la réception serait aussi bonne sur Cluses comme j’ai pu le constater, la direction de l’antenne est à l’opposée de la Vallée de l’Arve et très directive.

Le 10B sur Cluses est très dur à capter en voiture avec plein de coupures, et impossible de recevoir en intérieur, donc oui il est fort probable que cette antenne soit utilisée pour le 10B, ou alors pour le 12A, puis qu’apparemment il est sensé émettre depuis le Saleve?
Avatar de l’utilisateur
Clusien74
Grenouille
Grenouille

Messages: 209
Inscription: 23 Mai 2015 12:54

Re: [Topic unique] La RNT (DAB+) à Annecy

Messagepar HMT38 » 03 Nov 2023 20:59

Bonsoir, les diagrammes de rayonnement des deux mux M1 et M2 ainsi que de l'étendu d'Annecy sur le Salève sont identiques puisqu'il s'agit des mêmes antennes ! Il peut parfois y avoir suivant la fréquence quelques petites différences mais ici ce n'est pas le cas, les canaux se suivent...
Je reconfirme que l'antenne panneau avec deux dipôles en phases située en haut du pylône métallique est ultra directive et est utilisée pour le 10B Suisse. Elle dirigée vers Genève et Nyons (azimut 10°)...
Fichiers joints
HMT38
Grenouille
Grenouille

Messages: 240
Inscription: 13 Oct 2021 09:44

Re: [Topic unique] La RNT (DAB+) à Annecy

Messagepar Franck Morin » 04 Nov 2023 00:06

Bonjour,
je confirme que les 3 diagrammes de rayonnement du Salève pour Annecy (Tour DVRN Chanteloup) sont identiques.

M1 7A
M2 7B
Annecy-Etendu 7C
Clés USB Ran T Stick+, RTL-SDR, August T210 - Axil RT0407HD/RT0420T2 - Strong SRT8209 ; Tour Eiffel collective et intérieure + TNT câble SFR.
RNT sur Sony XDR-P1DBPB, C10, Pure Elan Connect et PC avec DABplayer/QIRX -- Sites d'émission DAB+ -- Modérateur des forums de TVNT.net
Avatar de l’utilisateur
Franck Morin
Administrateur
Administrateur

Messages: 17295
Inscription: 24 Juin 2005 11:26
Localisation: 78-Chatou

Re: [Topic unique] La RNT (DAB+) à Annecy

Messagepar paul74140 » 04 Nov 2023 13:03

Dans ce cas je ne sais pas où Mixture a trouvé les siens, je le laisserai s'expliquer s'il le souhaite. Je les avais pris sur son site.

Pour le M1

4 kW (280/340 °), 36.0 dBW
2 kW (240/280 °), 33.0 dBW
2 kW (340/110 °), 33.0 dBW
1 kW (110/140 °), 30.0 dBW
1 kW (200/240 °), 30.0 dBW
200 W (140/200 °), 23.0 dBW

Pour le M2

4 kW (290/330 °), 36.0 dBW
2 kW (210/290 °), 33.0 dBW
2 kW (330/130 °), 33.0 dBW
200 W (130/210 °), 23.0 dBW

Pour le 7C

4 kW (280/340 °), 36.0 dBW
4 kW (30/90 °), 36.0 dBW
2 kW (340/30 °), 33.0 dBW
1 kW (90/140 °), 30.0 dBW
1 kW (210/280 °), 30.0 dBW
160 W (140/210 °), 22.0 dBW
12A SRG SSR F01 ; 10C DABCOM F04 ; 10B RMS F02 ; 7D Annemasse-local1 ; 10D DIG F03 GE ; 7A Métropolitain1 ; 7B Métropolitain2 ; 7C ANNECY 7C
paul74140
Etalon
Etalon

Messages: 2017
Inscription: 03 Oct 2016 15:12
Localisation: Douvaine, Haute-Savoie

Re: [Topic unique] La RNT (DAB+) à Annecy

Messagepar HMT38 » 04 Nov 2023 14:11

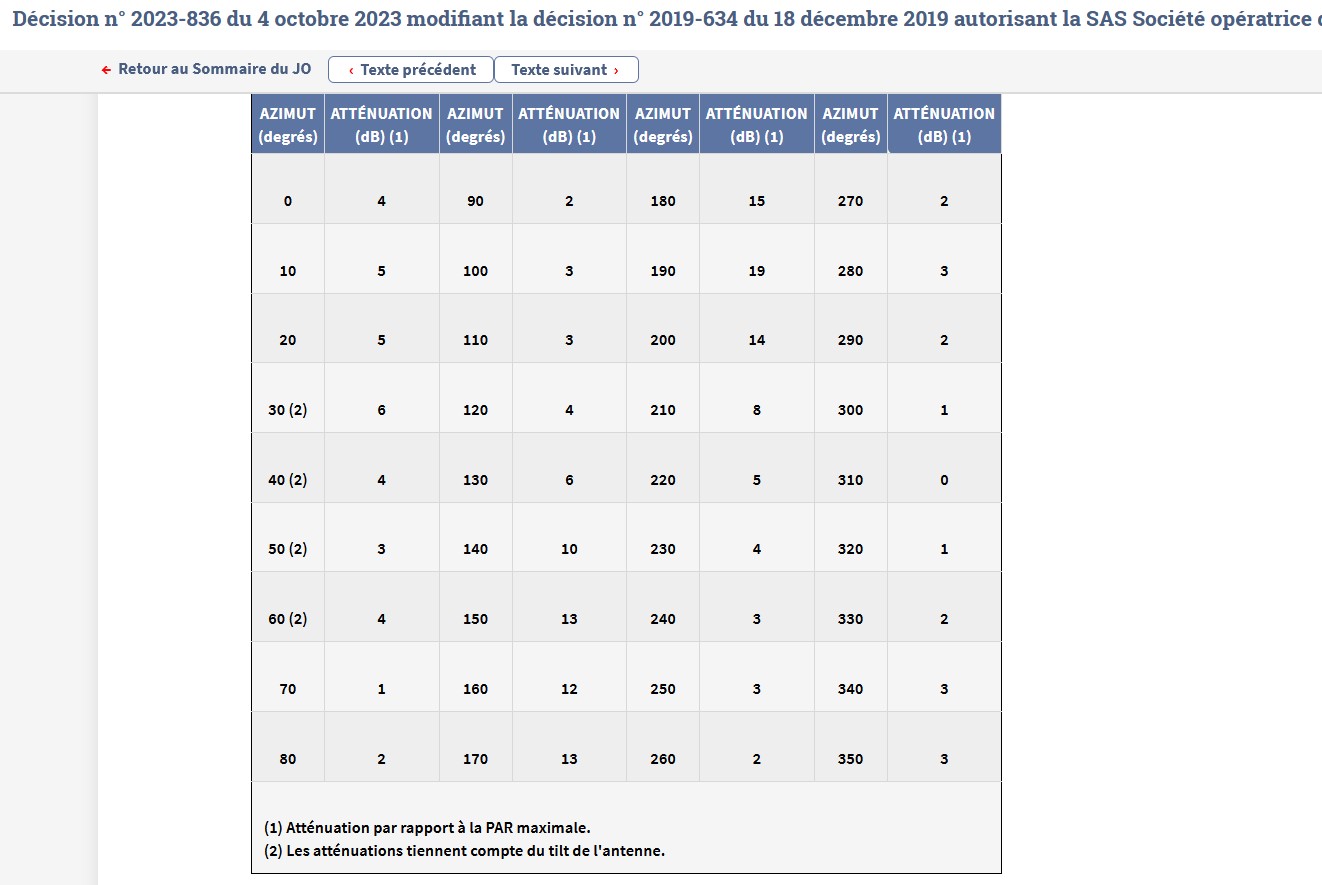

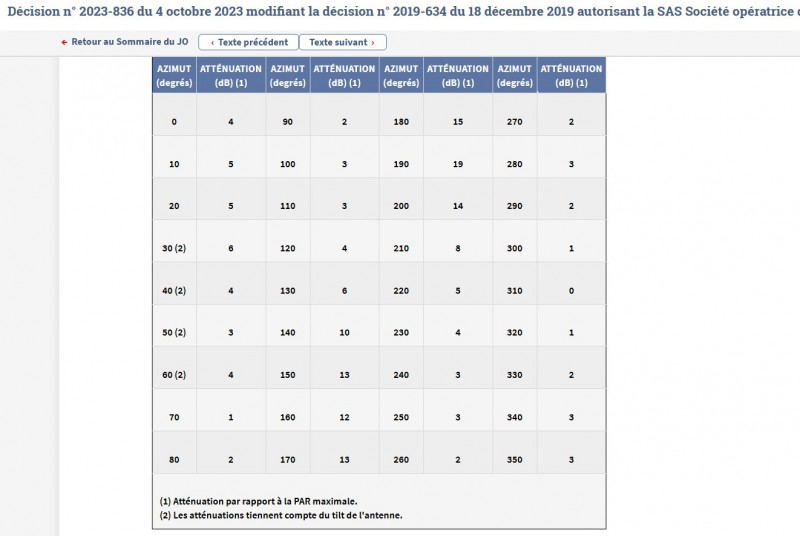

Bonjour, les indications d’atténuations sont conformes à ce qui a été publié au journal officiel (voir capture d'écran).
Attention cependant, il y a un "TILT" ou inclinaison vers le bas d'une des antennes panneaux sur Annemasse entre l'azimut 30°et 60. Cela signifie que la puissance maximale rayonnée est dirigée vers le bas dans cette direction et non à l'horizontal. Pour les auditeurs vers Thonon les bains par exemple cela signifie qu'il y a une plus forte atténuation. Il faudra attendre l'extension du réseau avec les émetteurs de Gex Mont Rond (peut-être), Thollon les Mémises sans doute pour avoir une couverture totale sur le Chablais côté lac. On doit limiter au maximum nos émissions vers la Suisse...
On retrouve cette même configuration sur Boulogne sur mer avec l'Angleterre en face...

Capture d’écran 2023-11-04 130034.jpg
HMT38
Grenouille
Grenouille

Messages: 240
Inscription: 13 Oct 2021 09:44

Re: [Topic unique] La RNT (DAB+) à Annecy

Messagepar paul74140 » 04 Nov 2023 20:08

Ok merci pour l'info, je ne savais pas du tout que le J.O. tenait compte de ces détails. En téléphonie mobile il y a bien ce tilt en effet pour les quelques émetteurs situés en altitude, c'est d'ailleurs peut-être le cas pour le TDF du Salève ? D'ailleurs est-ce qu'il existe une méthode de type "QIRX" (comme pour le DAB+) pour savoir quel émetteur notre téléphone capte ? Une appli peut-être ?
12A SRG SSR F01 ; 10C DABCOM F04 ; 10B RMS F02 ; 7D Annemasse-local1 ; 10D DIG F03 GE ; 7A Métropolitain1 ; 7B Métropolitain2 ; 7C ANNECY 7C
paul74140
Etalon
Etalon

Messages: 2017
Inscription: 03 Oct 2016 15:12
Localisation: Douvaine, Haute-Savoie

Re: [Topic unique] La RNT (DAB+) à Annecy

Messagepar paul74140 » 04 Nov 2023 20:12

Alors s'il faut limiter les débordements vers la Suisse, émettre depuis Les Mémises me semble assez contre-indiqué. En revanche TDF Vesancy me semble le site le plus approprié, et si la couverture de Thonon/Evian est encore faible et que ça ne suffit pas, pourquoi pas un réémetteur faible puissance à Towercast Amphion par exemple (là où il y a le 104 FM de SUDRADIO par exemple) avec un diagramme resserré est-ouest comme pour la FM.
12A SRG SSR F01 ; 10C DABCOM F04 ; 10B RMS F02 ; 7D Annemasse-local1 ; 10D DIG F03 GE ; 7A Métropolitain1 ; 7B Métropolitain2 ; 7C ANNECY 7C
