Re: [Tests UHD] - Le Multiplex expérimental HEVC/DVB-T2

Messagepar Vivinfo » 17 Mar 2021 23:35

Je n'ai pas de son sur les canaux 81, 82, 83 sur l'émetteur de la Tour Eiffel sur ma TV LG OLED55C6V, c'est la première fois que je constate ce souci...

Pareil pour vous ?
Vivinfo

Messages: 2
Inscription: 05 Fév 2009 18:09

Re: [Tests UHD] - Le Multiplex expérimental HEVC/DVB-T2

Messagepar Gingko » 18 Mar 2021 02:56

Vivinfo a écrit:Je n'ai pas de son sur les canaux 81, 82, 83 sur l'émetteur de la Tour Eiffel sur ma TV LG OLED55C6V, c'est la première fois que je constate ce souci...

Pareil pour vous ?
À cause du décalage de 30 secondes. Voir messages précédents.
Gingko
Développeur de Pouchin TV Mod.
Gingko
Petit ver
Petit ver

Messages: 25
Inscription: 06 Aoû 2007 09:22
Localisation: Région parisienne

Re: [Tests UHD] - Le Multiplex expérimental HEVC/DVB-T2

Messagepar Franck Morin » 28 Mar 2021 10:26

j'ai fait un enregistrement du multiplex UHD de la tour Eiffel canal 24.

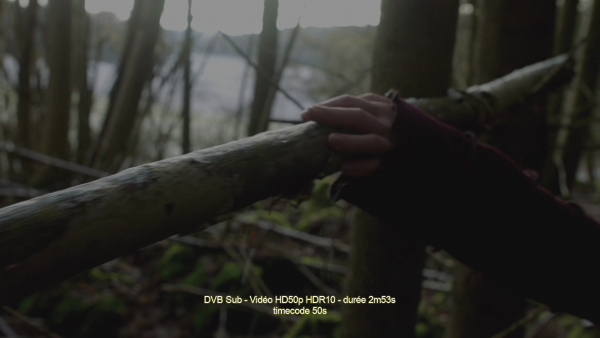

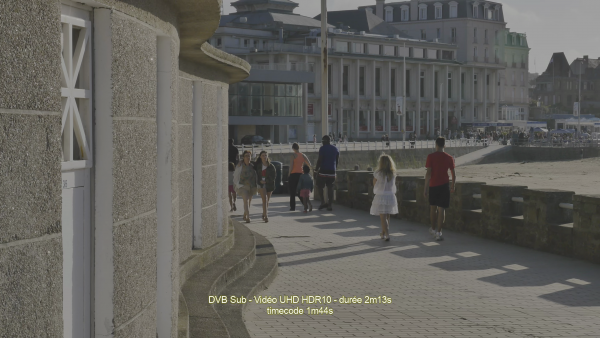

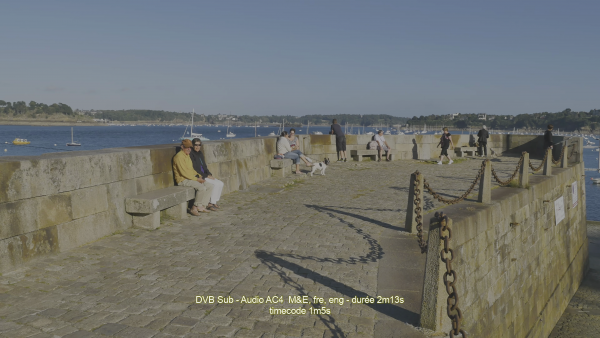

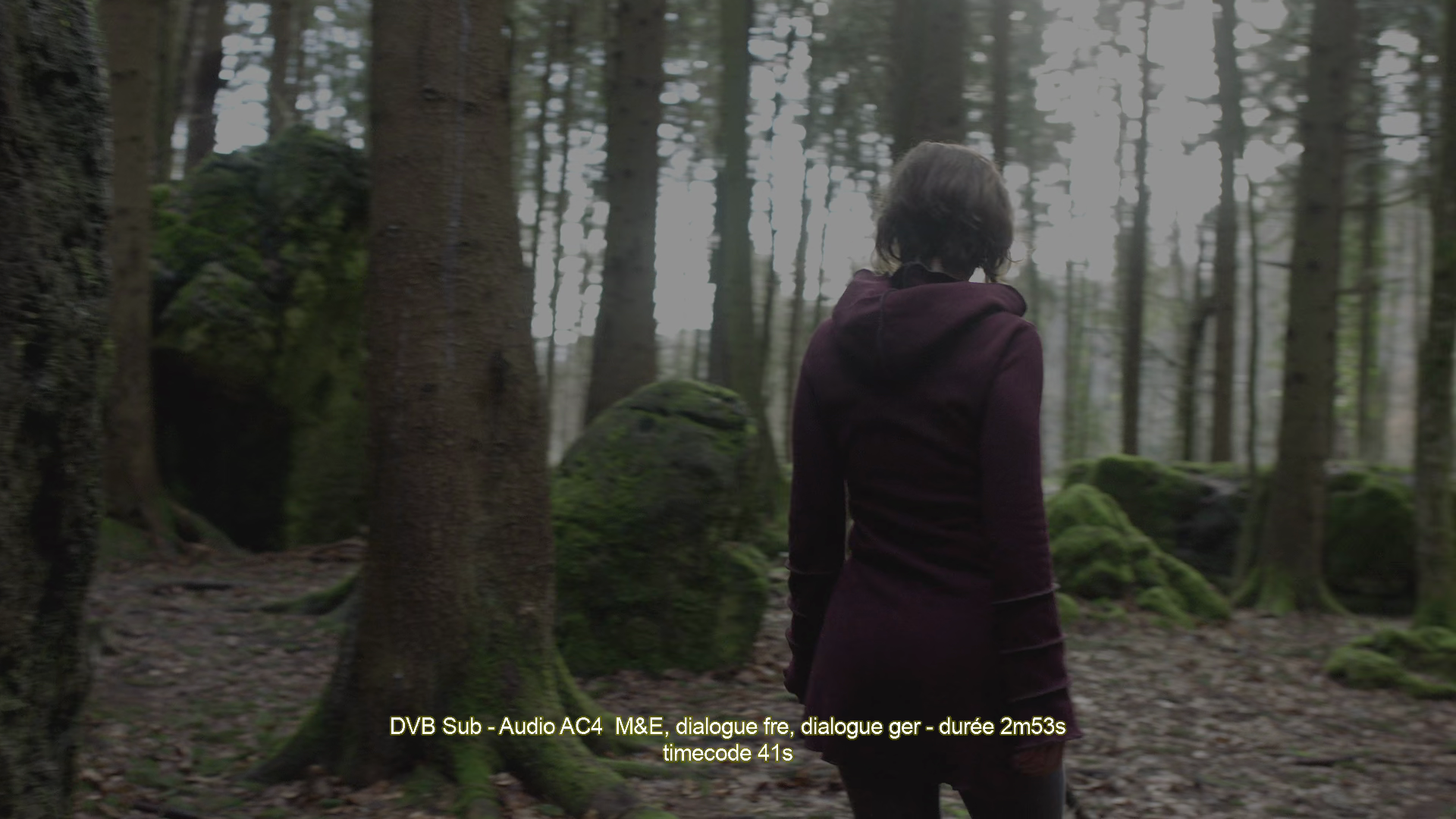

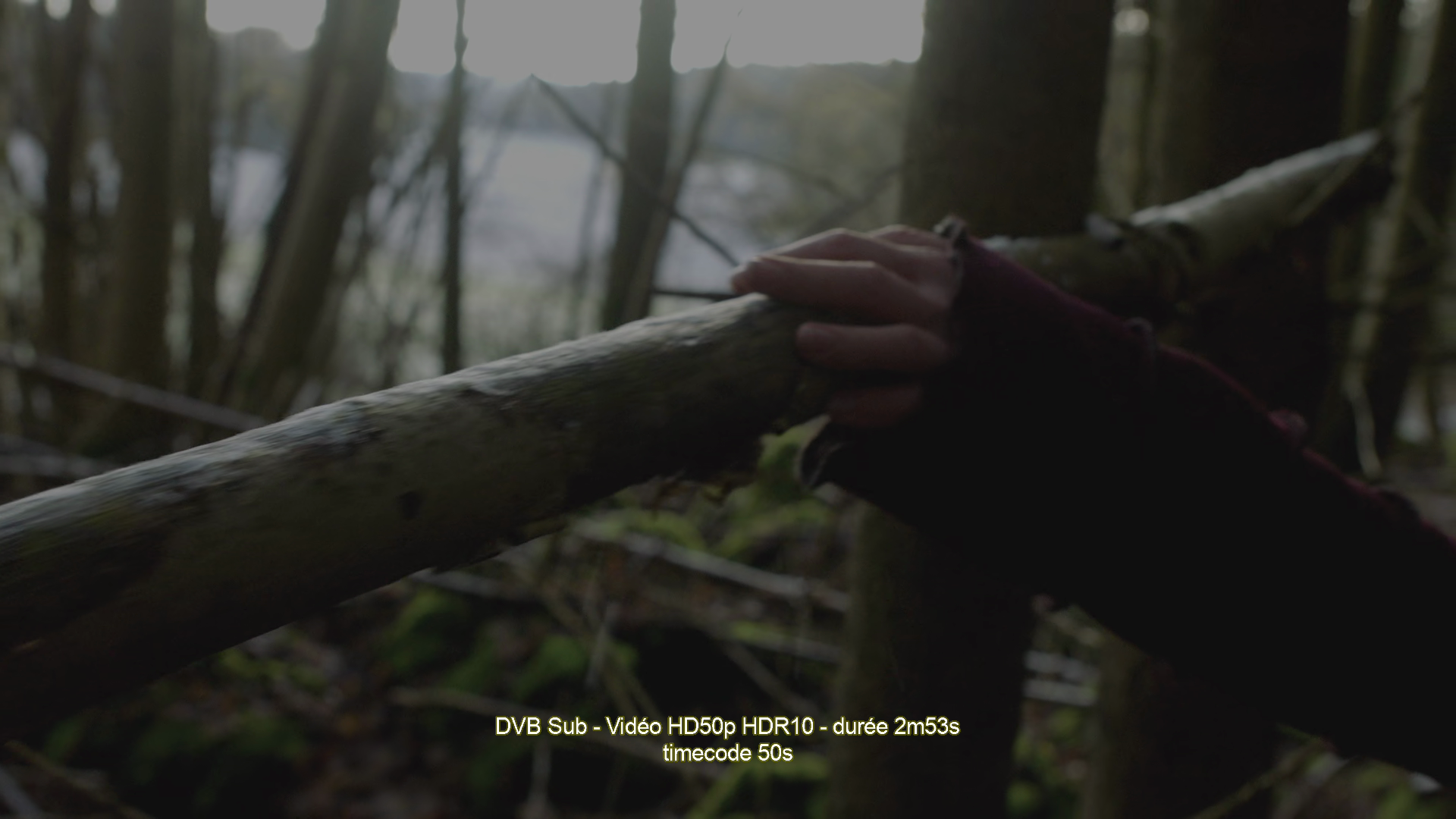

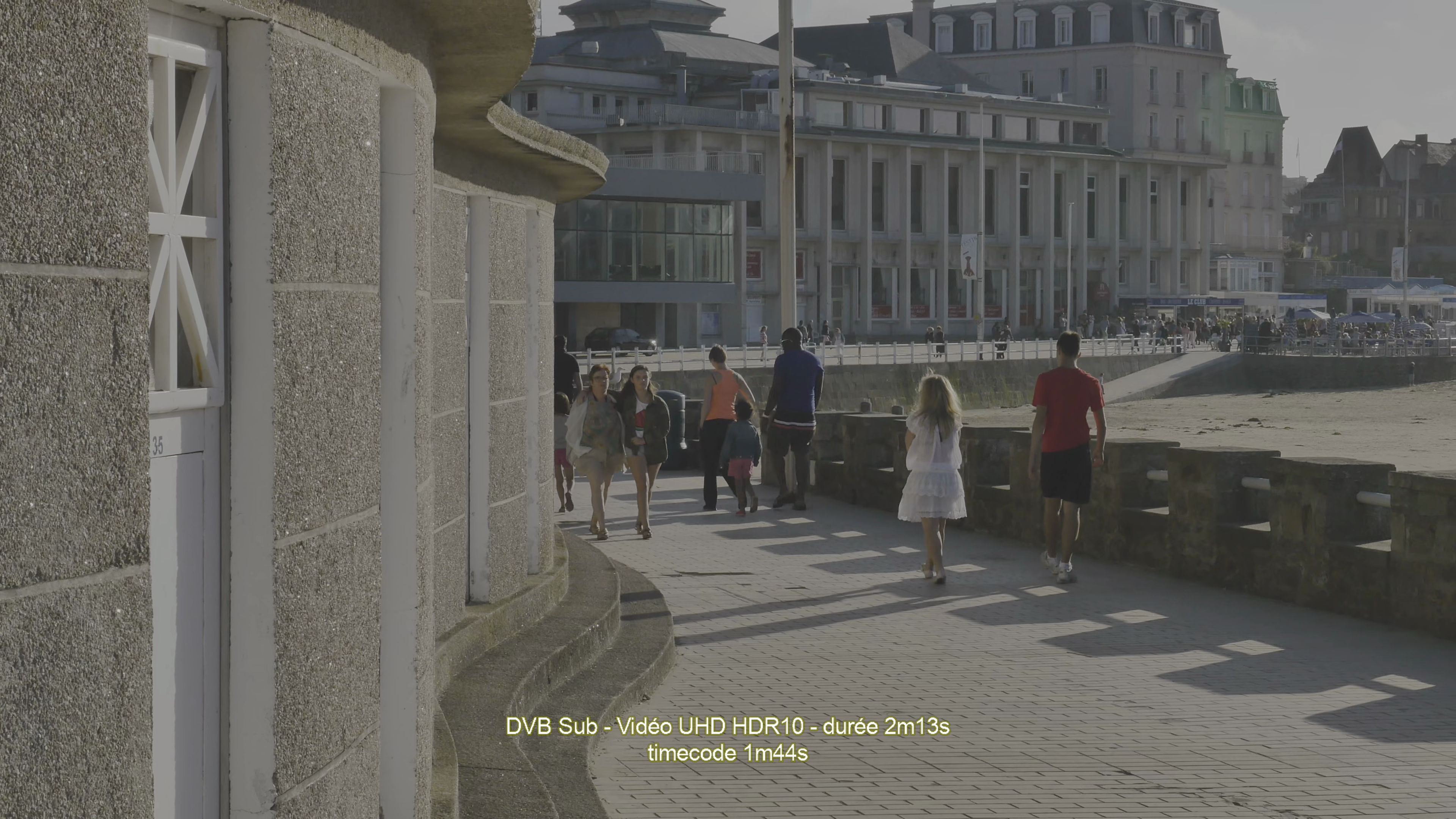

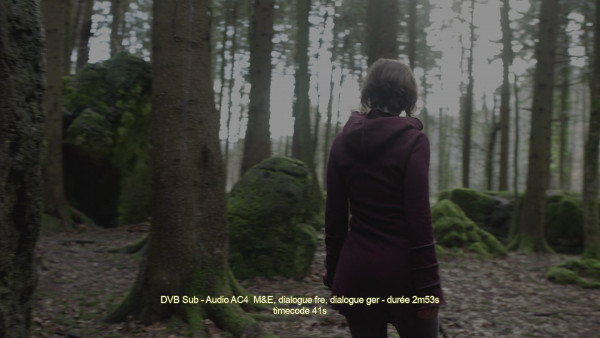

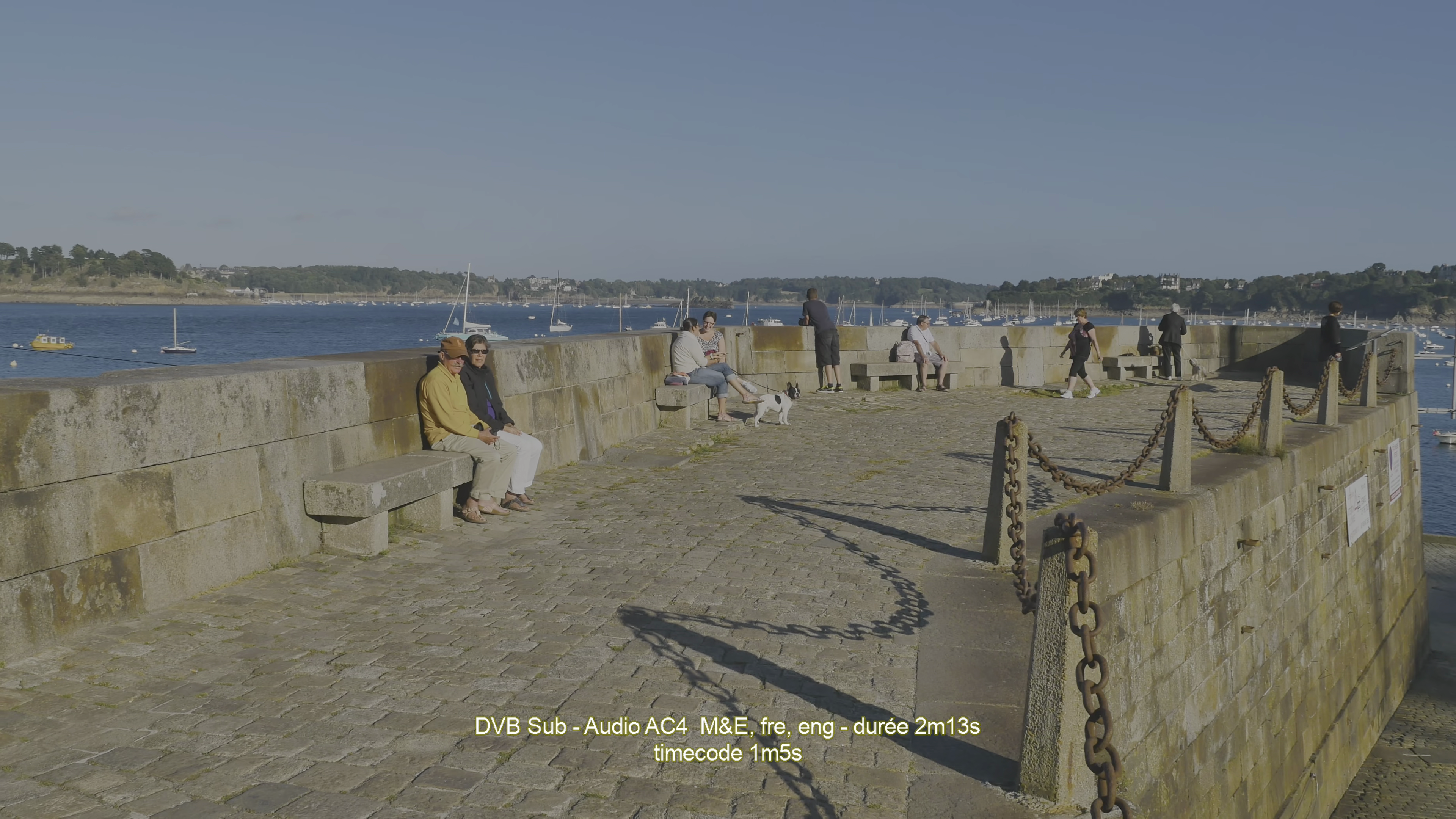

Vus les sous-titres sur les chaines 82 et 83 (cette dernière étant en HD HEVC actuellement, donc visible avec mon strong SRT8209), il semblerait que le son soit maintenant en AC4 (je ne connaissais pas).
il y a bien du flux sur les pids audio sur les 3 chaines, mais je n'ai pas le codec AC4 pour les lire, ni sur mon PC avec VLC, ni avec mon SRT8209.
Donc pas certain que cette absence de son constatée vienne du décalage de 30s.











l'image du service test UHD3 est en 1920x1080
l'image des services Test UHD1 et Test UHD2 sont en 3840x2160

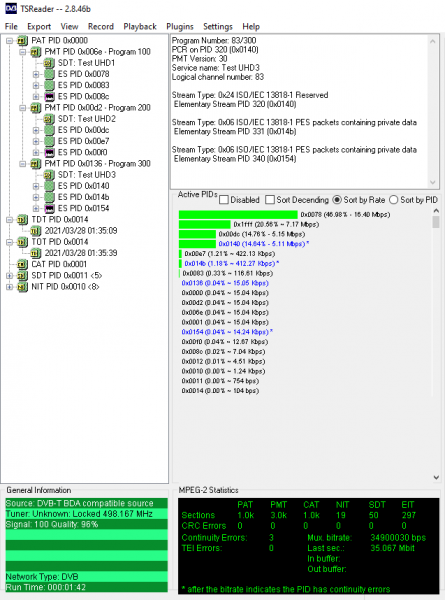

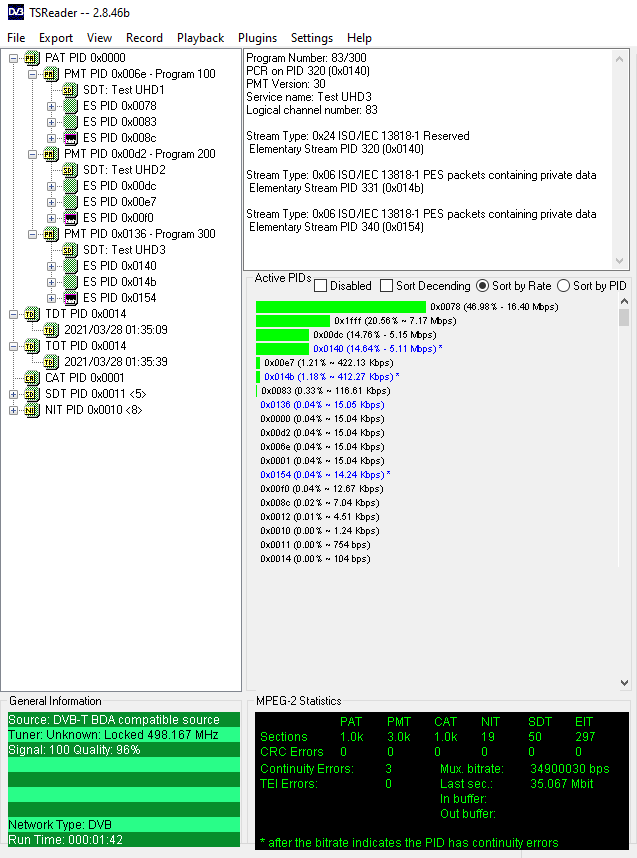

ci-dessous un extrait de ce que me donne TS Reader sur l'analyse du flux.
Program Association Table

PAT Version Number: 19
Transport Stream ID: 15 (0x000f)

PMT PID 110 (0x006e) - Program 100 Test UHD1
PMT PID 210 (0x00d2) - Program 200 Test UHD2
PMT PID 310 (0x0136) - Program 300 Test UHD3


Program Map Table(s)

Program Number: 100 Test UHD1

Stream Type: 0x24 ISO/IEC 13818-1 Reserved PID 120 (0x0078)
Descriptor: ISO/IEC 13818-1 Reserved Descriptor: 0x38
02 20 00 00 00 b0 00 00 00 00 00 99 1f . ...........
Descriptor: ISO/IEC 13818-1 Reserved Descriptor: 0x3f
03 7f 7f 00 00 00 32 01 9b fc c0 00 00 00 01 ....2........

Stream Type: 0x06 ISO/IEC 13818-1 PES packets containing private data PID 131 (0x0083)
Descriptor: Stream Identifier Descriptor
40 @
Descriptor: User Private Descriptor: 0x7f
15 00 ..
Descriptor: User Private Descriptor: 0x7f
19 08 03 28 66 72 65 ...(fre

Stream Type: 0x06 ISO/IEC 13818-1 PES packets containing private data PID 140 (0x008c)
Descriptor: Subtitling Descriptor

Program Number: 200 Test UHD2

Stream Type: 0x24 ISO/IEC 13818-1 Reserved PID 220 (0x00dc)
Descriptor: ISO/IEC 13818-1 Reserved Descriptor: 0x38
02 20 00 00 00 b0 00 00 00 00 00 7b 1f . .........{.
Descriptor: ISO/IEC 13818-1 Reserved Descriptor: 0x3f
03 7f 7f 00 00 00 32 01 9b fc c0 00 00 00 01 ....2........

Stream Type: 0x06 ISO/IEC 13818-1 PES packets containing private data PID 231 (0x00e7)
Descriptor: Stream Identifier Descriptor
40 @
Descriptor: User Private Descriptor: 0x7f
15 00 ..
Descriptor: User Private Descriptor: 0x7f
19 10 03 28 66 72 65 0b 28 65 6e 67 ...(fre.(eng

Stream Type: 0x06 ISO/IEC 13818-1 PES packets containing private data PID 240 (0x00f0)
Descriptor: Subtitling Descriptor

Program Number: 300 Test UHD3

Stream Type: 0x24 ISO/IEC 13818-1 Reserved PID 320 (0x0140)
Descriptor: ISO/IEC 13818-1 Reserved Descriptor: 0x38
02 20 00 00 00 b0 00 00 00 00 00 7b 1f . .........{.
Descriptor: ISO/IEC 13818-1 Reserved Descriptor: 0x3f
03 7f 7f 00 00 00 32 01 9b fc c0 00 00 00 01 ....2........

Stream Type: 0x06 ISO/IEC 13818-1 PES packets containing private data PID 331 (0x014b)
Descriptor: Stream Identifier Descriptor
40 @
Descriptor: User Private Descriptor: 0x7f
15 00 ..
Descriptor: User Private Descriptor: 0x7f
19 10 03 28 66 72 65 0b 28 67 65 72 ...(fre.(ger

Stream Type: 0x06 ISO/IEC 13818-1 PES packets containing private data PID 340 (0x0154)
Descriptor: Subtitling Descriptor

Conditional Access Table
CAT Version Number: 1

Network Information Table

Service Description Table
SDT Channel 100
Service Name: Test UHD1
Provider Name: TDF
Transport Stream ID: 15 (0x000f)
Original Network ID: 8442 (0x20fa)
Descriptor: Component Descriptor
Component:

SDT Channel 200
Service Name: Test UHD2
Provider Name: TDF
Transport Stream ID: 15 (0x000f)
Original Network ID: 8442 (0x20fa)
Descriptor: Component Descriptor
Component:

SDT Channel 300
Service Name: Test UHD3
Provider Name: TDF
Transport Stream ID: 15 (0x000f)
Original Network ID: 8442 (0x20fa)
Descriptor: Component Descriptor
Component:
Clés USB Ran T Stick+, RTL-SDR, August T210 - Axil RT0407HD/RT0420T2 - Strong SRT8209 ; Tour Eiffel collective et intérieure + TNT câble SFR.
RNT sur Sony XDR-P1DBPB et PC avec DABplayer/QIRX -- Sites d'émission DAB+ -- Modérateur des forums de TVNT.net
Avatar de l’utilisateur
Franck Morin
Brigades du Tigre
Brigades du Tigre

Messages: 15320
Inscription: 24 Juin 2005 11:26
Localisation: 78-Chatou

Re: [Tests UHD] - Le Multiplex expérimental HEVC/DVB-T2

Messagepar bernard7715 » 10 Avr 2021 20:39

Vivinfo a écrit:Je n'ai pas de son sur les canaux 81, 82, 83 sur l'émetteur de la Tour Eiffel sur ma TV LG OLED55C6V, c'est la première fois que je constate ce souci...

Pareil pour vous ?


Idem chez moi, depuis les tests en audio AC4.
Combs la ville 77380, alt.85m -antenne dans les combles- 30km de la Tour Eiffel, Sens 50km.
Cantal-Malbo15230, alt. 1115m - ant. Lambda9- émetteurs reçus: Labastide du Haumont 53km, Mende st jean nay 85km , Pic du midi de bigorre >300km.

modérateur des forums TVNT
Avatar de l’utilisateur
bernard7715
Administrateur
Administrateur

Messages: 20992
Inscription: 14 Jan 2009 03:51
Localisation: combs la ville

Re: [Tests UHD] - Le Multiplex expérimental HEVC/DVB-T2

Messagepar thorsga » 19 Mai 2021 20:23

Bonjour,

Je vous partage mon expérience sur ces nouveaux flux contenant de l’AC4 :

Il est possible de lire les flux sans problème sur une LG OLED55BX6.

En revanche, lorsque j’enregistre le flux via une clé PCTV 292e, il ne contient pas la piste audio (vérifié avec MediaInfo). Ce n’est donc pas un problème de lecture mais de flux capté.

Si vous connaissez une clé compatible DVB-T2 et AC4 je suis preneur !
thorsga
Petit ver
Petit ver

Messages: 36
Inscription: 11 Juin 2017 12:12

Re: [Tests UHD] - Le Multiplex expérimental HEVC/DVB-T2

Messagepar Franck Morin » 19 Mai 2021 20:28

Bonjour,
quel logiciel utilises-tu pour enregistrer le flux avec ta clé PCTV 292e ?
le logiciel Hauppauge ? est-il compatible AC4 ?
je ne pense pas que ce soit un probleme de clé si elle est compatible DVB-T2, mais un problème de logiciel... comme toujours.
Clés USB Ran T Stick+, RTL-SDR, August T210 - Axil RT0407HD/RT0420T2 - Strong SRT8209 ; Tour Eiffel collective et intérieure + TNT câble SFR.
RNT sur Sony XDR-P1DBPB et PC avec DABplayer/QIRX -- Sites d'émission DAB+ -- Modérateur des forums de TVNT.net
Avatar de l’utilisateur
Franck Morin
Brigades du Tigre
Brigades du Tigre

Messages: 15320
Inscription: 24 Juin 2005 11:26
Localisation: 78-Chatou

Re: [Tests UHD] - Le Multiplex expérimental HEVC/DVB-T2

Messagepar thorsga » 19 Mai 2021 20:39

J’utilise VideoStation sur un NAS Synology. Je n’ai pas testé d’autre logiciel.
thorsga
Petit ver
Petit ver

Messages: 36
Inscription: 11 Juin 2017 12:12

Re: [Tests UHD] - Le Multiplex expérimental HEVC/DVB-T2

Messagepar Franck Morin » 19 Mai 2021 22:31

je vois que videostation se base sur ffmpeg pour gérer les drivers audio, or AC4 n'est pas encore inclus à ma connaissance dans ffmpeg.
Clés USB Ran T Stick+, RTL-SDR, August T210 - Axil RT0407HD/RT0420T2 - Strong SRT8209 ; Tour Eiffel collective et intérieure + TNT câble SFR.
RNT sur Sony XDR-P1DBPB et PC avec DABplayer/QIRX -- Sites d'émission DAB+ -- Modérateur des forums de TVNT.net
Avatar de l’utilisateur
Franck Morin
Brigades du Tigre
Brigades du Tigre

Messages: 15320
Inscription: 24 Juin 2005 11:26
Localisation: 78-Chatou

Re: [Tests UHD] - Le Multiplex expérimental HEVC/DVB-T2

Messagepar thorsga » 19 Mai 2021 22:40

J'ai réussi à enregistrer un flux 1080p HDR AC4 sur la chaine test UHD 83, avec DVBLink / TV Mosaic. Voici les informations du flux audio :

Audio
ID : 331 (0x14B)
Menu ID : 300 (0x12C)
Format : AC-4
Format/Info : Audio Coding 4
Commercial name : Dolby AC-4
Format version : Version 2
Codec ID : 6
Duration : 1 min 58 s
Sampling rate : 48.0 kHz
Frame rate : 25.000 FPS (1920 SPF)
Compression mode : Lossy
Delay relative to video : -1 s 100 ms
I-Frame interval : 25 frames
Number of presentations : 2
Number of substreams : 3
Presentation #1 : Object Audio Music and Effects + Dialogue (French)
Presentation ID : 0
Dolby Atmos : Yes
Dialogue normalization : -23.00
Language : French
Multiple-stream : No
Dynamic Range Control : Yes
E-AC-3 DRC profile : Film light
Home theater AVR : Film light
Flat panel TV : Film light
Portable speakers : Film light
Portable headphones : Film light
Group #s : 1 + 2
Audio description : No
Audio rendering indication : 3-dimensional
Dialogue enhancement : Yes
Interactivity enabled : No
Spoken subtitles : No
Presentation #2 : Object Audio Music and Effects + Dialogue (German)
Presentation ID : 1
Dolby Atmos : Yes
Dialogue normalization : -23.00
Language : German
Multiple-stream : No
Dynamic Range Control : Yes
E-AC-3 DRC profile : Film light
Home theater AVR : Film light
Flat panel TV : Film light
Portable speakers : Film light
Portable headphones : Film light
Group #s : 1 + 3
Audio description : No
Audio rendering indication : 3-dimensional
Dialogue enhancement : Yes
Interactivity enabled : No
Spoken subtitles : No
Group #1 : Music and Effects
Content classifier : Music and Effects
Channel coded : No
Number of substreams : 1
Substream #s : 1
Group #2 : Dialogue
Content classifier : Dialogue
Language : French
Channel coded : No
Number of substreams : 1
Number of objects : 1
Number of dynamic objects : 1
Substream #s : 2
Group #3 : Dialogue
Content classifier : Dialogue
Language : German
Channel coded : No
Number of substreams : 1
Number of objects : 1
Number of dynamic objects : 1
Substream #s : 3
Substream #1 : A-JOC 9.1 (7.1 object core)
Channel mode : A-JOC 9.1 (7.1 object core)
Bed channel count : 10 channels
Bed channel configuration : L R C LFE Ls Rs Tfl Tfr Tbl Tbr
Dialogue enhancement : Yes
Enabled : Yes
Max gain : 9 dB
Substream #2 : 1 objects
Channel mode : 1 objects
Number of objects : 1
Dialogue enhancement : Yes
Enabled : Yes
Max gain : 12 dB
Substream #3 : 1 objects
Channel mode : 1 objects
Number of objects : 1
Dialogue enhancement : Yes
Enabled : Yes
Max gain : 12 dB
thorsga
Petit ver
Petit ver

Messages: 36
Inscription: 11 Juin 2017 12:12

Re: [Tests UHD] - Le Multiplex expérimental HEVC/DVB-T2

Messagepar Franck Morin » 20 Mai 2021 02:55

bon, tant mieux.
effectivement avec mediainfo on retrouve beaucoup de détails sur le contenu des flux.

une fois ton flux enregsitré, as-tu un moyen de lire sur PC l'audio AC4 ? moi je n'ai pas encore trouvé comment faire.
Pouchin TV ne fonctionne pas (se base sur ffmpeg via LAV) et pas moyen de l'avoir non plus avec VLC pour l'instant.
