[Tests UHD] - Le Multiplex expérimental HEVC/DVB-T2

[Gingko]

J'ai de nouveau du son chez moi. Apparament TDF a arrêté les tests son en AC4 le temps de Roland Garros.
Car cela faisait un moment que je n'avais plus son sur les 3 chaines UHD.
Mon tv ne sachant pas traiter l'AC4,

Effectivement le E-AC3 est revenu. Je ne sais pas s'il y a une piste AC4 dans le flux car mon outil d'enregistrement ne la prend pas si c'est le cas.
Sample de ce qui est diffusé sur le canal 81 ici

Bonjour.

Pour ce qui me concerne, dans un enregistrement de Multiplex complet effectué avec Pouchin TV Mod, je vois deux flux vidéo et quatre flux audio, dont deux en E-AC3 et deux en AC4.

Ces flux sont utilisé par Test UHD1 (HEVC + E-AC3 + AC4) et Test UHD2 (HEVC + E-AC3 + AC4, seconds flux).
La « chaîne » Test UHD3 semble utiliser en réalité les mêmes flux que Test UHD1. Peut-être pas avec le même ordre de priorité.

Multiplex C24 20210531 (10-47-25).zip

Image de ce que ça donne avec MediaInfo
(export HTML, zippé)

(2.56 Kio) Téléchargé 262 fois

Gingko

[julien74]

je trouve que les visages sur les gros plans manquent de piqué.

Le problême c'est qu'on devient de plus en plus exigeant. les sujets n'étaient pas les mêmes mais je trouvais les chaines d'essai plus précises et avec un meilleur piqué. Ce qui est sûr c'est que la profondeur de champ est améliorée.

Pendant le match de THIEM le son est revenu sur la chaine 82.

Bonjour,

Lors de ces diffusions expérimentales en 4K sur la TNT chaque année lors de Roland Garros c'est l'occasion de procéder à des peaufinages des réglages techniques et des essais de différentes normes en accord avec les fabricants de téléviseurs.

Les précédentes années sur ces chaînes 4K sur la TNT lors de Roland Garros, certaines marques de téléviseurs donnaient une image parfaite alors que d'autres marques de téléviseurs donnaient anormalement une image foncée, noircie car ces téléviseurs n'étaient pas totalement compatible avec la norme utilisée par ces chaînes 4K sur la TNT.
Il y avait également le même problème lors de la coupe du monde de Foot sur ces chaînes 4K de la TNT mais le problème était aussi présent sur la chaîne payante Be in Sport UHD.

En fait ça dépend des normes et équipements utilisés par les diffuseurs (France TV pour Roland Garros et TF1 pour le foot ainsi que Be in Sport) et par les prestataires techniques de ces compétitions sportives.
Pour la coupe du monde TF1 et Be In Sport étaient forcément dépendantes des choix de normes du prestataire technique qui fournissait le signal international pour touts les chaînes de la planète.

Il semblerait que ces problèmes d'image sur les chaînes 4K de la TNT n'existent plus depuis ces dernières années.

[thorsga]

Pour ma part la différence est très très notable entre le flux 4K TNT et ce qu'on peut voir sur les chaînes classiques de la TNT. Le gain de résolution permet tout simplement d'atteindre une netteté flagrante. Pour ce qui est des couleurs je trouve que le HDR apporte une précision bien plus fine des contrastes, et une bien meilleure restitution des réelles couleurs. Sur les chaînes classiques tout est trop lumineux et trop blanchi. On a l'impression que la terre battue est orange-jaune par exemple...

[nanar4944]

à l'heure actuelle toujours aucun son depuis ce matin sur aucune chaine UHD.

Je n'ai pas trouvé les nouveaux réglages pour avoir le son sur le LG 55CX.

Je précise que j'utilise le son interne de la TV pour mettre hors de cause mon home cinéma.

[nanar4944]

Je rentre à l'instant de faire une course et miracle J'ai le son sur les trois chaines

81 HDR et Dolby ATMOS
82 HLG HDR et Dolby ATMOS
83 HDR et Dolby ATMOS

Ce sont vraiment des chaines d'expérimentation.

Suite au prochain numéro.

[bernard7715]

Tu m'as devancé. j'allais te signaler, que le son était present il y a 5 minutes.
Par contre moi j'ai seulement.
81 HDR
82 HLG HDR
83 HDR

[vincent21]

Tu m'as devancé. j'allais te signaler, que le son était present il y a 5 minutes.
Par contre moi j'ai seulement.
81 HDR
82 HLG HDR
83 HDR

Quelle chance! Nous à DIJON, on n'a pas le droit à ces chaînes! Bonjour, l'égalité entre les régions!

[Franck Morin]

Ces flux sont utilisé par Test UHD1 (HEVC + E-AC3 + AC4) et Test UHD2 (HEVC + E-AC3 + AC4, seconds flux).
La « chaîne » Test UHD3 semble utiliser en réalité les mêmes flux que Test UHD1. Peut-être pas avec le même ordre de priorité.

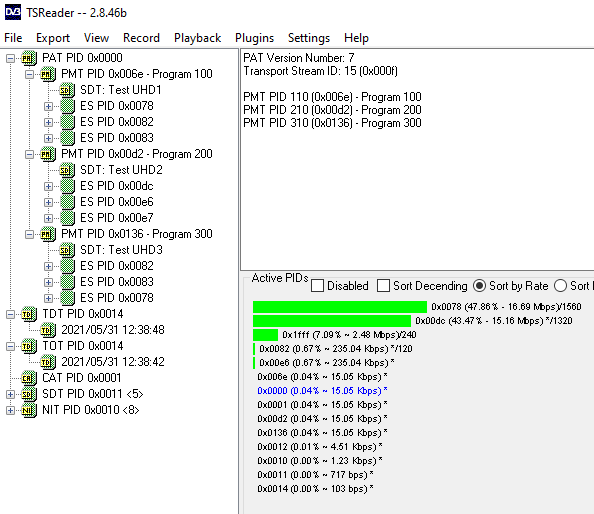

En effet j'ai fait moi aussi une capture du mux complet avec TS Reader vers 14h et en effet la chaine UHD3 utilise les mêmes PIDs que la UHD1 : 120 (0x78) pour le PID vidéo et 130 (0x82) et 131 (0x83) pour les PIDs audio.

et chacune des chaines a un PID audio AC4 et un PID audio E-AC3 de déclaré.
les 3 chaines sont en UHD, alors que l'an dernier on en avait une en HEVC HD.

Je note néanmoins que les pids audio 0x82 et 0xe6 (E-AC3) existaient bien dans le flux ce midi, alors que les PIDs audio 0x83 (131) et 0xe7 (AC4) étaient absents.
ça explique peut-etre qu'il n'y avait pas de son sur certains TV si ils étaieent configurés pour capter les PIDs audio absents.


Code: Tout sélectionner

General
ID                                       : 15 (0xF)
Complete name                            : C:\_media\test_210531_3.ts
Format                                   : MPEG-TS
File size                                : 122 MiB
Duration                                 : 29 s 316 ms
Start time                               : UTC 2021-05-31 12:38:42
Overall bit rate mode                    : Constant
Overall bit rate                         : 34.9 Mb/s
Network name                             : F
Country                                  : FRA
Timezone                                 : +02:00:00

Video #1
ID                                       : 120 (0x78)
Menu ID                                  : 300 (0x12C) / 100 (0x64)
Format                                   : HEVC
Format/Info                              : High Efficiency Video Coding
Format profile                           : Main 10@L5.1@Main
HDR format                               : SMPTE ST 2086, HDR10 compatible
Codec ID                                 : 36
Duration                                 : 29 s 360 ms
Maximum bit rate                         : 16.7 Mb/s
Width                                    : 3 840 pixels
Height                                   : 2 160 pixels
Display aspect ratio                     : 16:9
Frame rate                               : 50.000 FPS
Standard                                 : Component
Color space                              : YUV
Chroma subsampling                       : 4:2:0 (Type 2)
Bit depth                                : 10 bits
Color range                              : Limited
Color primaries                          : BT.2020
Transfer characteristics                 : PQ
Matrix coefficients                      : BT.2020 non-constant
Mastering display color primaries        : Display P3
Mastering display luminance              : min: 0.0050 cd/m2, max: 1000 cd/m2
Maximum Content Light Level              : 1000 cd/m2
Maximum Frame-Average Light Level        : 300 cd/m2

Video #2
ID                                       : 220 (0xDC)
Menu ID                                  : 200 (0xC8)
Format                                   : HEVC
Format/Info                              : High Efficiency Video Coding
Format profile                           : Main 10@L5.1@Main
Codec ID                                 : 36
Duration                                 : 23 h 20 min
Maximum bit rate                         : 15.2 Mb/s
Width                                    : 3 840 pixels
Height                                   : 2 160 pixels
Display aspect ratio                     : 16:9
Frame rate                               : 50.000 FPS
Standard                                 : Component
Color space                              : YUV
Chroma subsampling                       : 4:2:0 (Type 2)
Bit depth                                : 10 bits
Color range                              : Limited
Color primaries                          : BT.2020
Transfer characteristics                 : HLG / BT.2020 (10-bit)
Matrix coefficients                      : BT.2020 non-constant

Audio #1
ID                                       : 130 (0x82)
Menu ID                                  : 300 (0x12C) / 100 (0x64)
Format                                   : E-AC-3
Format/Info                              : Enhanced AC-3
Commercial name                          : Dolby Digital Plus
Codec ID                                 : 6
Duration                                 : 29 s 312 ms
Bit rate mode                            : Constant
Bit rate                                 : 192 kb/s
Maximum bit rate                         : 248 kb/s
Channel(s)                               : 6 channels
Channel layout                           : L R C LFE Ls Rs
Sampling rate                            : 48.0 kHz
Frame rate                               : 31.250 FPS (1536 SPF)
Compression mode                         : Lossy
Delay relative to video                  : -720 ms
Stream size                              : 687 KiB (1%)
Language                                 : qaa
Service kind                             : Complete Main

Audio #2
ID                                       : 230 (0xE6)
Menu ID                                  : 200 (0xC8)
Format                                   : E-AC-3
Format/Info                              : Enhanced AC-3
Commercial name                          : Dolby Digital Plus
Codec ID                                 : 6
Duration                                 : 29 s 312 ms
Bit rate mode                            : Constant
Bit rate                                 : 192 kb/s
Maximum bit rate                         : 248 kb/s
Channel(s)                               : 6 channels
Channel layout                           : L R C LFE Ls Rs
Sampling rate                            : 48.0 kHz
Frame rate                               : 31.250 FPS (1536 SPF)
Compression mode                         : Lossy
Delay relative to video                  : 4 h 49 min
Stream size                              : 687 KiB (1%)
Language                                 : qaa
Service kind                             : Complete Main

Menu #1
ID                                       : 110 (0x6E)
Menu ID                                  : 100 (0x64)
List                                     : 120 (0x78) (HEVC) / 130 (0x82) (E-AC-3, qaa) / 131 (0x83) (AC-4)
Language                                 :  / qaa
Service name                             : Test UHD1
Service provider                         : ATEME
Service type                             : reserved for future use

Menu #2
ID                                       : 210 (0xD2)
Menu ID                                  : 200 (0xC8)
Duration                                 : 29 s 316 ms
List                                     : 220 (0xDC) (HEVC) / 230 (0xE6) (E-AC-3, qaa) / 231 (0xE7) (AC-4)
Language                                 :  / qaa
Service name                             : Test UHD2
Service provider                         : ATEME
Service type                             : reserved for future use

Menu #3
ID                                       : 310 (0x136)
Menu ID                                  : 300 (0x12C)
Duration                                 : 29 s 286 ms
List                                     : 130 (0x82) (E-AC-3, qaa) / 131 (0x83) (AC-4) / 120 (0x78) (HEVC)
Language                                 : qaa
Service name                             : Test UHD3
Service type                             : reserved for future use

Report created by                        : MediaInfoLib - v21.03
Report created on                        : UTC 2021-05-31 16:55:47

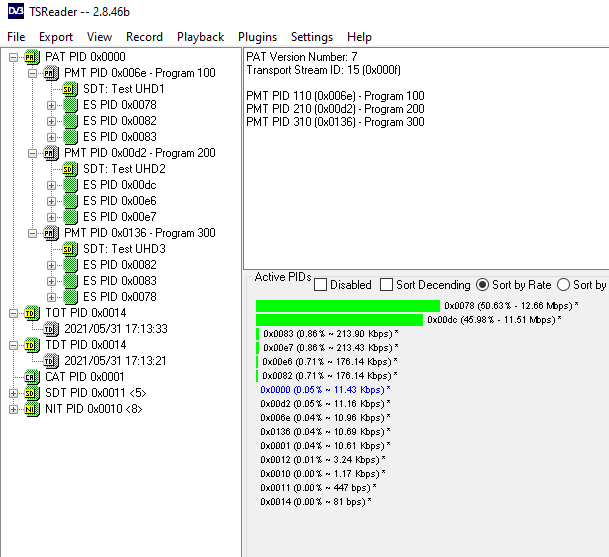

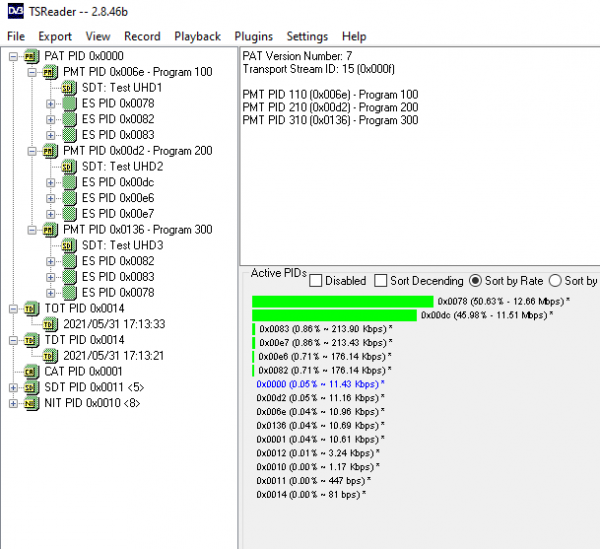

j'ai refait une capture ce soir du mux complet avec Pouchin TV et maintenant les 4 PIDs audio sont bien présents dans le flux !!!

Code: Tout sélectionner

General
ID                                       : 15 (0xF)
Complete name                            : C:\Users\xxx\Videos\Multiplex C24 2021-05-31 19-13-00.ts
Format                                   : MPEG-TS
File size                                : 109 MiB
Duration                                 : 59 s 895 ms
Overall bit rate mode                    : Variable
Overall bit rate                         : 15.3 Mb/s
Network name                             : F

Video #1
ID                                       : 120 (0x78)
Menu ID                                  : 300 (0x12C) / 100 (0x64)
Format                                   : HEVC
Format/Info                              : High Efficiency Video Coding
Format profile                           : Main 10@L5.1@Main
Codec ID                                 : 36
Duration                                 : 20 h 41 min
Maximum bit rate                         : 16.7 Mb/s

Video #2
ID                                       : 220 (0xDC)
Menu ID                                  : 200 (0xC8)
Format                                   : HEVC
Format/Info                              : High Efficiency Video Coding
Format profile                           : Main 10@L5.1@Main
Codec ID                                 : 36
Duration                                 : 25 h 6 min
Maximum bit rate                         : 15.2 Mb/s

Audio #1
ID                                       : 130 (0x82)
Menu ID                                  : 300 (0x12C) / 100 (0x64)
Format                                   : E-AC-3
Format/Info                              : Enhanced AC-3
Commercial name                          : Dolby Digital Plus
Codec ID                                 : 6
Duration                                 : 59 s 104 ms
Bit rate mode                            : Constant
Bit rate                                 : 192 kb/s
Maximum bit rate                         : 248 kb/s
Channel(s)                               : 6 channels
Channel layout                           : L R C LFE Ls Rs
Sampling rate                            : 48.0 kHz
Frame rate                               : 31.250 FPS (1536 SPF)
Compression mode                         : Lossy
Delay relative to video                  : -753 ms
Stream size                              : 1.35 MiB (1%)
Language                                 : qaa
Service kind                             : Complete Main

Audio #2
ID                                       : 131 (0x83)
Menu ID                                  : 300 (0x12C) / 100 (0x64)
Format                                   : AC-4
Format/Info                              : Audio Coding 4
Commercial name                          : Dolby AC-4
Format version                           : Version 2
Codec ID                                 : 6
Duration                                 : 59 s 0 ms
Maximum bit rate                         : 369 kb/s
Sampling rate                            : 48.0 kHz
Frame rate                               : 25.000 FPS (1920 SPF)
Compression mode                         : Lossy
Delay relative to video                  : -460 ms
Number of presentations                  : 2
Number of substreams                     : 3
Presentation #1                          : Object Audio Music and Effects + Dialogue (French)
 Presentation ID                         : 0
 Dialogue normalization                  : -23.00
 Language                                : French
 Multiple-stream                         : No
 Dynamic Range Control                   : Yes
 Group #s                                : 1 + 2
 Audio description                       : No
 Audio rendering indication              : 3-dimensional
 Dialogue enhancement                    : Yes
 Interactivity enabled                   : No
 Spoken subtitles                        : No
Presentation #2                          : Object Audio Music and Effects + Dialogue (und)
 Presentation ID                         : 1
 Dialogue normalization                  : -23.00
 Language                                : und
 Multiple-stream                         : No
 Dynamic Range Control                   : Yes
 Group #s                                : 1 + 3
 Audio description                       : No
 Audio rendering indication              : 3-dimensional
 Dialogue enhancement                    : Yes
 Interactivity enabled                   : No
 Spoken subtitles                        : No
Group #1                                 : Music and Effects
 Content classifier                      : Music and Effects
 Channel coded                           : No
 Number of substreams                    : 1
 Substream #s                            : 1
Group #2                                 : Dialogue
 Content classifier                      : Dialogue
 Language                                : French
 Channel coded                           : No
 Number of substreams                    : 1
 Number of objects                       : 1
 Number of dynamic objects               : 1
 Substream #s                            : 2
Group #3                                 : Dialogue
 Content classifier                      : Dialogue
 Language                                : und
 Channel coded                           : No
 Number of substreams                    : 1
 Number of objects                       : 1
 Number of dynamic objects               : 1
 Substream #s                            : 3
Substream #1                             : A-JOC 9.1 (7.1 object core)
 Channel mode                            : A-JOC 9.1 (7.1 object core)
 Bed channel count                       : 10 channels
 Bed channel configuration               : L R C LFE Ls Rs Tfl Tfr Tbl Tbr
Substream #2                             : 1 objects
 Channel mode                            : 1 objects
 Number of objects                       : 1
 Dialogue enhancement                    : Yes
  Enabled                                : Yes
  Max gain                               : 12 dB
Substream #3                             : 1 objects
 Channel mode                            : 1 objects
 Number of objects                       : 1
 Dialogue enhancement                    : Yes
  Enabled                                : Yes
  Max gain                               : 12 dB

Audio #3
ID                                       : 230 (0xE6)
Menu ID                                  : 200 (0xC8)
Format                                   : E-AC-3
Format/Info                              : Enhanced AC-3
Commercial name                          : Dolby Digital Plus
Codec ID                                 : 6
Duration                                 : 59 s 904 ms
Bit rate mode                            : Constant
Bit rate                                 : 192 kb/s
Maximum bit rate                         : 248 kb/s
Channel(s)                               : 6 channels
Channel layout                           : L R C LFE Ls Rs
Sampling rate                            : 48.0 kHz
Frame rate                               : 31.250 FPS (1536 SPF)
Compression mode                         : Lossy
Delay relative to video                  : 4 h 24 min
Stream size                              : 1.37 MiB (1%)
Language                                 : qaa
Service kind                             : Complete Main

Audio #4
ID                                       : 231 (0xE7)
Menu ID                                  : 200 (0xC8)
Format                                   : AC-4
Format/Info                              : Audio Coding 4
Commercial name                          : Dolby AC-4
Format version                           : Version 2
Codec ID                                 : 6
Duration                                 : 59 s 880 ms
Maximum bit rate                         : 369 kb/s
Sampling rate                            : 48.0 kHz
Frame rate                               : 25.000 FPS (1920 SPF)
Compression mode                         : Lossy
Delay relative to video                  : 4 h 24 min
Number of presentations                  : 2
Number of substreams                     : 3
Presentation #1                          : Object Audio Music and Effects + Dialogue (French)
 Presentation ID                         : 0
 Dialogue normalization                  : -23.00
 Language                                : French
 Multiple-stream                         : No
 Dynamic Range Control                   : Yes
 Group #s                                : 1 + 2
 Audio description                       : No
 Audio rendering indication              : 3-dimensional
 Dialogue enhancement                    : Yes
 Interactivity enabled                   : No
 Spoken subtitles                        : No
Presentation #2                          : Object Audio Music and Effects + Dialogue (und)
 Presentation ID                         : 1
 Dialogue normalization                  : -23.00
 Language                                : und
 Multiple-stream                         : No
 Dynamic Range Control                   : Yes
 Group #s                                : 1 + 3
 Audio description                       : No
 Audio rendering indication              : 3-dimensional
 Dialogue enhancement                    : Yes
 Interactivity enabled                   : No
 Spoken subtitles                        : No
Group #1                                 : Music and Effects
 Content classifier                      : Music and Effects
 Channel coded                           : No
 Number of substreams                    : 1
 Substream #s                            : 1
Group #2                                 : Dialogue
 Content classifier                      : Dialogue
 Language                                : French
 Channel coded                           : No
 Number of substreams                    : 1
 Number of objects                       : 1
 Number of dynamic objects               : 1
 Substream #s                            : 2
Group #3                                 : Dialogue
 Content classifier                      : Dialogue
 Language                                : und
 Channel coded                           : No
 Number of substreams                    : 1
 Number of objects                       : 1
 Number of dynamic objects               : 1
 Substream #s                            : 3
Substream #1                             : A-JOC 9.1 (7.1 object core)
 Channel mode                            : A-JOC 9.1 (7.1 object core)
 Bed channel count                       : 10 channels
 Bed channel configuration               : L R C LFE Ls Rs Tfl Tfr Tbl Tbr
Substream #2                             : 1 objects
 Channel mode                            : 1 objects
 Number of objects                       : 1
 Dialogue enhancement                    : Yes
  Enabled                                : Yes
  Max gain                               : 12 dB
Substream #3                             : 1 objects
 Channel mode                            : 1 objects
 Number of objects                       : 1
 Dialogue enhancement                    : Yes
  Enabled                                : Yes
  Max gain                               : 12 dB

Menu #1
ID                                       : 110 (0x6E)
Menu ID                                  : 100 (0x64)
List                                     : 120 (0x78) (HEVC) / 130 (0x82) (E-AC-3, qaa) / 131 (0x83) (AC-4)
Language                                 :  / qaa
Service name                             : Test UHD1
Service provider                         : ATEME
Service type                             : reserved for future use

Menu #2
ID                                       : 210 (0xD2)
Menu ID                                  : 200 (0xC8)
Duration                                 : 59 s 895 ms
List                                     : 220 (0xDC) (HEVC) / 230 (0xE6) (E-AC-3, qaa) / 231 (0xE7) (AC-4)
Language                                 :  / qaa
Service name                             : Test UHD2
Service provider                         : ATEME
Service type                             : reserved for future use

Menu #3
ID                                       : 310 (0x136)
Menu ID                                  : 300 (0x12C)
Duration                                 : 59 s 867 ms
List                                     : 130 (0x82) (E-AC-3, qaa) / 131 (0x83) (AC-4) / 120 (0x78) (HEVC)
Language                                 : qaa
Service name                             : Test UHD3
Service type                             : reserved for future use

Report created by                        : MediaInfoLib - v21.03
Report created on                        : UTC 2021-05-31 17:28:36

[sam_]

Sur le canal 24, je reçois bien France tv 4K mais uniquement Test UHD2. J’ai le son en ac4 et l’image qui est sombre

Est-ce aussi le cas de ceux qui reçoivent ce canal ?

Tests effectués sur téléviseur triple tuners 4K Sony Bravia KD-43XE8005.

++

[thorsga]

Sur le canal 24, je reçois bien France tv 4K mais uniquement Test UHD2. J’ai le son en ac4 et l’image qui est sombre

Est-ce aussi le cas de ceux qui reçoivent ce canal ?

Tests effectués sur téléviseur triple tuners 4K Sony Bravia KD-43XE8005.

++

Sur la chaîne 82 (Test UHD2 - en HEVC HDR HLG), l'image est au contraire très claire chez moi, beaucoup plus que sur Test UHD1 et test UHD3. Ma TV est une LG BX6.
