Les listes AF

[julien74]

Merci Chris, je note tout ça

Je te demandais au cas où pour te rendre le service que tu m'as rendu.
Pour ma part ces listes AF me servent à voir ce que le technicien qui a réglé le codeur RDS de l'émetteur a rentré comme fréquences, pour Radio France on peut voir des fréquences FM d'émetteurs lointains à + de 100 km et même 200 km, pour les radios musicales privées dans la liste AF on retrouve uniquement les radios du département et des départements limitrophes.
J'aime bien aussi voir si les nouvelles fréquences FM d'une radio ont été entrées dans la liste AF ou si des anciennes fréquences FM y sont encore.

Autre avantage de ces listes AF que j'ai découvert récemment, ça me permet de savoir si un émetteur FM fait du repiquage FM d'un autre émetteur, concrètement c'est le cas pour Inter / Culture / Musique / Bleu sur la plupart des réémetteurs FM qui repiquent le signal FM de l'émetteur régional pilote.

Dans ma vie de tous les jours, je désactive la fonction AF de l'autoradio, c'est moi qui bascule d'une fréquence FM à une autre, justement à cause des raisons évoquées par Ford avec ces coupures incessantes sans pour autant trouver la fréquence alors que j'ai meilleur temps de changer la fréquence moi même.
Pour malgré tout être positif les autoradios RDS Pioneer et les autoradios RDS intégrés de série dans les voitures récentes ont maintenant une meilleure gestion pour passer d'une fréquence FM à l'autre à tel point que l'on n'entend plus de coupures et que l'on ne sait même pas qu'il a commuté sur l'autre fréquence, c'est quasiment transparent.

[julien74]

Chris en analysant tes listes on y voit clairement que:
France Bleu 95.1 est un repiquage FM du 100.1 de Rouen, sur la vue Street View de l'émetteur on distingue sur la base du pylône une antenne log FM horizontale tournée vers Rouen.

Bolbec est un repiquage FM de Rouen pour France Musique et Le Havre pour Culture, Inter, Bleu, on y voit clairement sur le pylône TDF une antenne log FM horizontale tournée vers Rouen et une antenne log FM horizontale tournée vers Le Havre.
Au passage on distingue également des antennes de réception UHF tournées vers Rouen et Le Havre également pour alimenter le réémetteur TNT.
A côté il y a un autre pylône juste pour la TNT qui ne réémet que Rouen et pas Le Havre.

Selon tes listes, à Bolbec Europe 1 est un repiquage du 104.7 du Havre et Tendance un repiquage du 98.9 du Havre par contre ça veut dire que ces 2 radios du Havre ne sont pas diffusées en Verticale mais en Horizontale?
A moins que l'antenne log horizontale à Bolbec arrive à capter Europe 1 et Tendance même si ces 2 radios sont diffusées en Verticale au Havre?
J'aurais plutôt vu une réception satellite pour alimenter Europe 1 Bolbec et une liaison ADSL ou un faisceau hertzien pour alimenter Tendance Bolbec.

Au sommet du pylône TDF on voit une antenne log FM verticale tournée vers Bolbec, elle est utilisée pour l'émission de Tendance Ouest sur le 89.4.

Passes-tu parfois près du pylône Towercast de Pont-Audemer/Le bel air? Si oui pourrais-tu nous faire de photos je ne peux pas le voir sur Street View à cause des arbres.

[Anonymous]

Le pire c'est que j'aurais pu envoyer ça bien plus tôt
C'est une des nombreuses fonctionnalités de SDRUNO que j'utilise peu car usine a gaz

Y a plus simple ici:
http://www.ukwtv.de/cms/index.php?optio ... /FM_Player

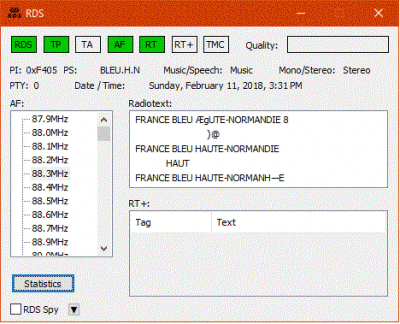

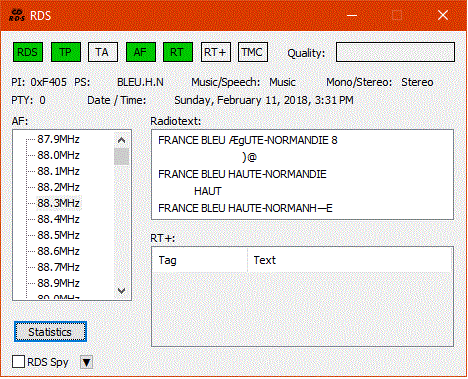

Avec une simple clé USB RTL2832 on obtient ça :

Il faut choisir les bons drivers sur le site car ceux de Windows 10 sont pourris .
PS : En fait sur le 100.1 de Rouen la liste AF est interminable sans doute un bug

[Chris]

par contre ça veut dire que ces 2 radios du Havre ne sont pas diffusées en Verticale mais en Horizontale?

Ben non... A ma connaissance les émetteurs du Havre ont toujours envoyé et envoient toujours tous leurs signaux FM en verticale, y compris ceux des Radio France... C'est étonnant, donc, cette log en horizontale à Bolbec pour capter Le Havre

Au sommet du pylône TDF on voit une antenne log FM verticale tournée vers Bolbec, elle est utilisée pour l'émission de Tendance Ouest sur le 89.4.

Je comprend mieux pourquoi j'ai un peu de mal à la capter, celle-là J'suis à 15 bornes, mais derrière...

Passes-tu parfois près du pylône Towercast de Pont-Audemer/Le bel air? Si oui pourrais-tu nous faire de photos je ne peux pas le voir sur Street View à cause des arbres.

Oui, et site déjà visité :

Sans surprise, on y voit trois dipôles : NRJ, Cristal et Franceinfo.
A la base du pylone y a deux paraboles : je présume que c'est pour récupérer les radios à émettre...
Y a pas d'autres aériennes sur le pylone que ces 3 dipôles.

Ceci dit, merci en tout cas pour ces infos ; en effet les listes AF, c'est instructif !

[julien74]

Dans tes listes AF, à quoi correspond la dernière fréquence à droite de la flèche?

Je me suis totalement trompé je crois, à Bolbec la liste AF pour Inter / Culture / Musique / Bleu est totalement différente de Le Havre, donc peut être que Bolbec repique le signal FM de Rouen Les Essarts?

A Bolbec, Europe 1 doit donc être alimenté par satellite et pas par repiquage FM, l'antenne verticale tournée vers Le Havre devait peut être servir à l'époque pour récupérer Radio France sur Le Havre alors que maintenant ça doit être récupéré sur Rouen?

Je ne sais pas si tu arrives à capter Inter / Culture / Musique / Bleu de l'émetteur de Rouen Les Essarts?
Entre tes listes AF de Bleu au Havre et à Bolbec et la liste AF de Anonymous de Bleu Rouen 100.1 que Ford a capté chez lui à Beauvais en fait aucune des 3 listes AF n'est identique ce qui veut dire que le 100.1 de Rouen n'est pas repiqué par Le Havre et par Bolbec non plus et Bolbec ne repique pas Le Havre non plus.

Peut être que Tendance Ouest Bolbec est alimenté par ADSL?

L'antenne log verticale de Bolbec, tu retrouves la même pour les radios autoroutières sur 107.7, c'est une antenne ultra directive qui envoit le maximum de signal dans la direction visée, très peu de signal sur les côtés droite et gauche et quasiment aucun signal derrière l'antenne.

A l'inverse le doublet de dipôles ITAS au sommet du pylône Towercast de Pont-Audemer permet lui de couvrir sur 360° tout autour du pylône même si je présume quand même que la direction visée par le doublet de dipôle est quand même + avantagée.

Au milieu du pylône Towercast tu vois juste 1 dipôle, en fait cette antenne n'est pas utilisée, c'est une antenne de secours si il y a une intervention prévue pour réparer le doublet ITAS du sommet le technicien branchera les émetteurs FM sur cette antenne le temps de la maintenance, Towercast a pour habitude de rajouter toujours 1 dipôle de secours au milieu du pylône.

Les 2 paraboles étaient tournées vers la même direction?
Sans doute pour récupérer NRJ et Info sur le satellite Eutelsat 5° Ouest.
Crisat émet aussi depuis ce pylône, si il n'y a pas de faisceau hertzien c'est que ça passe par ADSL sans doute.

Pour faire un apparté, sur l'émetteur de La Mare aux Boeufs TDF ne diffuse plus aucune chaîne TNT, toute la TNT émet depuis le petit pylône à côté qui appartient à Towercast et qui au moyen des 2 antennes au milieu du pylône réémet la TNT de Rouen Les Essarts au moins le R1 car les autres peuvent potentiellement être reçus par une parabole satellite au pied du pylône Towercast de La Mare aux Bœufs.

[Chris]

post638528.html#p638528

Dans tes listes AF, à quoi correspond la dernière fréquence à droite de la flèche?

C'est la fréquence sur laquelle se cale le tuner après la recherche AF ; c'est le meilleur signal capté à ce moment-là pour la station en question.

Je ne sais pas si tu arrives à capter Inter / Culture / Musique / Bleu de l'émetteur de Rouen Les Essarts?

Oui sans souci. Je vais l'étudier dès que possible. Au niveau gros émetteurs, je reçois aussi facilement en local le Neufchâtel-En-Bray/Croixdalle, l'Alençon/Mont d'Amain et le Caen/Mont Pinçon. Pour ceux qui sont plus loin, comme Lille/Bouvigny par exemple, il faut attendre des bonnes conditions de réceptions tropo.

Les 2 paraboles étaient tournées vers la même direction?

Oui.

[julien74]

Merci pour tes réponses...

Je pensais qu'à la droite de la flèche c'était la fréquence de l'émetteur régional sur laquelle le rémetteur repiquait le signal FM.

Si à l'occasion tu as le temps de faire l'émetteur régional de Rouen, de Croixdalle et d'Alençon ça serait avec plaisir.
Pour Caen, sur ce forum Franck Morin avait eû la gentillesse de nous indiquer déjà toutes les fréquences AF des radios de cette ville.

Alors peut être 1 parabole pour Info et 1 parabole pour NRJ.
Ou bien alors 1 parabole pour NRJ et Info et 1 parabole en secours.

[Oizo]

Bonjour,

Sur les données AF transmises par les codeurs RDS, il y a deux types de listes : "Méthode A" et "Méthode B", est-ce que quelqu'un sait à quoi ça correspond ?

Sur les radios françaises, je n'ai que trouvé des listes AF "Méthode B", mais sur la radio publique allemande SR, j'ai les deux types.

[Chris]

La suite :

Emetteur du Havre/Château d'eau (18 Km) :
RCF 88.2 : 87.7 - 88.1 - 94.9 - 90.8 - 106.5 - 103.1 -> 88.2
Skyrock 89.6 : 89.3 - 89.1 - 94.3 - 97.6 - 96.7 - 103.7 - 97.9 -> 89.6
NRJ 92.5 : 91.2 - 88.4 - 100.5 - 99.8 - 102.7 - 101.4 - 104.1 -> 92.5
Radio Nostalgie 94.7 : 98.8 - 97 - 105.3 - 99.3 - 106.4 -> 94.7
RTL 2 97.3 : 97.4 - 98.3 - 98.2 - 106.1 -> 97.3
Rire & Chansons 103.5 : 99.9 - 91.4 - 107.1 - 103.3 -> 103.5
RTL 104.3 : 95.4 - 95.3 - 100.8 - 98.4 - 101.2 - 105 - 104.5 -> 104.3
Franceinfo 105.5 : 95.3 - 89.3 - 105.3 - 105.2 - 105.7 - 105.6 - 106.3 - 105.8 - 106.7 - 106.5 -> 105.5
Fun Radio 106.9 : 91.8 - 87.9 - 101.9 - 101 - 107 - 102 -> 106.9

Emetteur du Havre/LAM (19 Km) :
Virgin Radio 101.8 : 88.8 - 88.3 - 93.7 - 93.6 - 96.8 - 96.1 - 101.7 - 99.6 - 103.3 - 102 - 104.1 - 103.5 - 107 -> 101.8

Emetteur de Fécamp/Les plantis (37 Km) :
NRJ 89.2 : 101.4 - 100.5 - 92.5 - 91.2 - 99.9 - 99.8 -> 92.5
RTL 95.4 : 95.3 - 95 - 98.4 - 96 - 100.8 - 98.9 - 103.4 - 101.2 - 104.3 - 104.1 - 105 - 104.5 - 107.5 -> 104.3
Europe 1 100.7 : 96.9 - 94.5 - 104.7 - 100.8 - 105.9 - 104.9 -> 104.7
Ouï FM 102.9 : 106.9 - 105.5 - > 102.9
Tendance Ouest 105.1 : 89.4 - 101.3 - 98.9 -> 98.9

Emetteur du Havre/LAM (19 Km) :
RFM 103.9 : 93.6 - 89.4 - 94.7 - 93.9 - 102.1 - 101.6 - 104.1 - 104 - 104.9 - 104.8 - 107 - 106.7 -> 103.9
Europe 1 104.7 : 94.5 - 92.2 - 98.8 - 96.9 - 100.7 - 99 - 104.5 - 100.8 - 104.8 - 104.6 - 105.9 - 104.9 - 106.7 -> 104.7

Emetteur du Havre/TDF (21 kM) :
Radio Albatros 94.3 -> 94.3

Voualà à suivre

[julien74]

Superbe Chris, merci beaucoup
