[Résolu] Mystère du câble coaxial qui marche et ne marche pa

[quax06]

Salut,
tu enlèves le fitre ADSL...
Sur chaque coté de la plaque,il y a une encoche rectangulaire vers le mur.
Tu insères un tournevis et tu fais levier (doucement,en tournant un peu) et ça devrait se déclipser.
Ensuite tu tires la plaque vers toi.
Cdlt

[Merurz]

J'aurais dû commencer par ça, la prise m'est littéralement tombé dans les mains !

J'ai donc branché mon câble d'antenne directement au câble et ça fonctionne

La question maintenant c'est comment avec un câble dans un aussi mauvais état (j'ai l'impression), je le restaure pour qu'il tienne à la prise ? Car j'ai tenté d'enrouler le fil de fer autour du câble principal et le renfoncer dans la prise, mais ça tient pas et ne fonctionnait pas

[marceljack]

Bonsoir,
Ton câble n'est pas en mauvais état, il n'a simplement pas été dénudé correctement pour cette prise, c'est pour ça qu'il ne tient pas.
Peux tu faire une photo du trou où s'introduit le câble pour qu'on voit comment le câble doit être préparé ?

[bernard7715]

Ton câble n'est pas en mauvais état, il n'a simplement pas été dénudé correctement pour cette prise, c'est pour ça qu'il ne tient pas.

+1

Peux tu faire une photo du trou où s'introduit le câble pour qu'on voit comment le câble doit être préparé ?

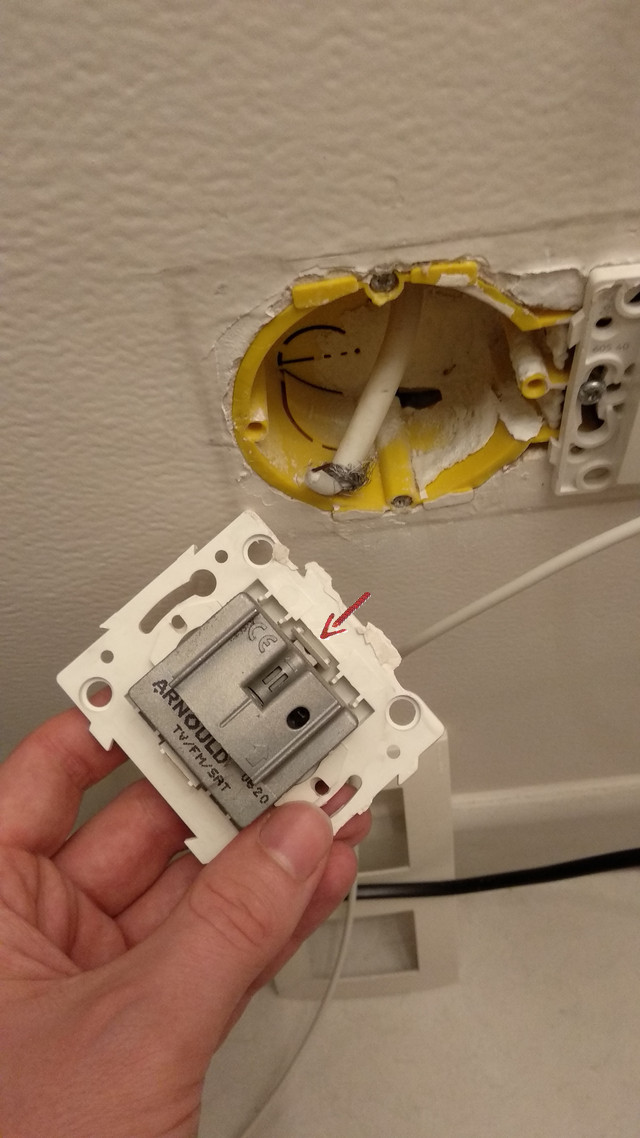

A mon avis il faut pratiquer comme cela
Dénuder le coaxial et le glissé dans la prise ( voir la flèche rouge )

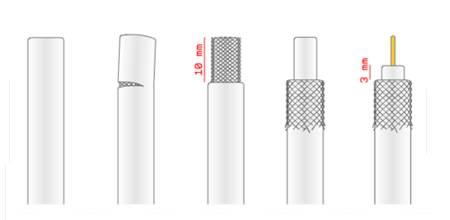

Comment dénuder un câble coaxial

denudé un cax.png (20.29 Kio) Vu 1385 fois

- A 2,5 cm du bout du câble faire légère incision sur le pourtour de la gaine
- Retirer le bout de gaine découpé.
- Rabattre sur la tresse métallique sur la gaine du câble.
- 5mm de la tresse faire une incision dans l'isolant jusqu’à l’âme du coaxial. ( L’âme d'un câble coaxial c'est le fil central)
- Tirer sur le bout d'isolant que l'on vient de découpé. Parfois il faut donner un petit mouvement rotatif pour faire coulissé l'isolant sur l'ame.
- Puis glissé le câble dans la prise

[Merurz]

C'est ce que j'ai fait sur vos conseils, j'ai nettoyer tout ça et fait un dénudage plus propre, la seule difficulté qui a fait que j'ai dû m'y reprendre 3 à 4 fois, c'est que l'arrivée du câble est a 180° du trou pour la prise, donc pour ça tienne avec "équilibre", ça n'a pas été du premier coup

En tout cas merci énormément pour vos conseils et votre accompagnement envers un novice

[Mario78]

Non c'est des bases de prise Legrand

https://www.youtube.com/watch?v=aEvlxvoOs7o

schéma à droite
https://www.laboutiquedetoni.com/commun ... 73925.html

il faut déverrouiller la vis
Mettre le câble dans le trou
puis dérouiller la vis

[Merurz]

Non c'est des bases de prise Legrand

https://www.youtube.com/watch?v=aEvlxvoOs7o

schéma à droite
https://www.laboutiquedetoni.com/commun ... 73925.html

il faut déverrouiller la vis
Mettre le câble dans le trou
puis dérouiller la vis

Ah ! Je comprends mieux, il fallait enfoncer la petite "pointe" dans le câble également en plus de deviser l'arrière

Pour ma part, je me suis arrêté à l'étape 3 de ton dénudage afin que ça reste fixe le plus possible et le contact se faisait mieux ainsi qu'avec le simple câble entièrement dénudé

Je suis pas spécialement chaud pour tout redémonter, est ce que par principe il faudrait que je le fasse proprement où ça reste bon ainsi ?

[Mario78]

Non c'est des bases de prise Legrand

https://www.youtube.com/watch?v=aEvlxvoOs7o

schéma à droite
https://www.laboutiquedetoni.com/commun ... 73925.html

il faut déverrouiller la vis
Mettre le câble dans le trou
puis dérouiller la vis

Ah ! Je comprends mieux, il fallait enfoncer la petite "pointe" dans le câble également en plus de deviser l'arrière

Pour ma part, je me suis arrêté à l'étape 3 de ton dénudage afin que ça reste fixe le plus possible et le contact se faisait mieux ainsi qu'avec le simple câble entièrement dénudé

Je suis pas spécialement chaud pour tout redémonter, est ce que par principe il faudrait que je le fasse proprement où ça reste bon ainsi ?

Tu as connecté comment l’âme du câble ?

Pour rebrancher ce type de prise , il vaut mieux être 2
1 personne tient le câble et la prise bien enfoncer , 1 personne tourne la vis.

[Merurz]

Non c'est des bases de prise Legrand

https://www.youtube.com/watch?v=aEvlxvoOs7o

schéma à droite
https://www.laboutiquedetoni.com/commun ... 73925.html

il faut déverrouiller la vis
Mettre le câble dans le trou
puis dérouiller la vis

Ah ! Je comprends mieux, il fallait enfoncer la petite "pointe" dans le câble également en plus de deviser l'arrière

Pour ma part, je me suis arrêté à l'étape 3 de ton dénudage afin que ça reste fixe le plus possible et le contact se faisait mieux ainsi qu'avec le simple câble entièrement dénudé

Je suis pas spécialement chaud pour tout redémonter, est ce que par principe il faudrait que je le fasse proprement où ça reste bon ainsi ?

Tu as connecté comment l’âme du câble ?

Pour rebrancher ce type de prise , il vaut mieux être 2
1 personne tient le câble et la prise bien enfoncer , 1 personne tourne la vis.

Je me suis arrêté à l'étape 3 et j'ai enfoncé le câble dans le trou de la prise tout simplement, donc l'âme ne doit pas avoir de contact direct avec la prise en toute logique

[Merurz]

Non c'est des bases de prise Legrand

https://www.youtube.com/watch?v=aEvlxvoOs7o

schéma à droite
https://www.laboutiquedetoni.com/commun ... 73925.html

il faut déverrouiller la vis
Mettre le câble dans le trou
puis dérouiller la vis

Au final, j'ai pris le temps de refaire ça au propre avec tes indications, ça fait plus sérieux et le câble tient par lui même à la prise

Merci !
