Perte de signal

[quax06]

Bonjour,
si tu arrive a faire des photos ce sera plus clair,car là...

[kiki37]

Puis j'ai testé le C1 au niveau du "connecteur", mais sans le débrancher sur le toit au niveau de la LNB : pas de court circuit

pas de court-circuit, mais il est peut-être coupé, ou une fiche F mal montée , il faudrait vérifier la continuité de ce câble

Le boitier plastique ne me paraît pas fissuré. Le couvercle se démonte-t-il ?

Non. Si tu le démontes, c'est mort, tu perds l'étanchéité .

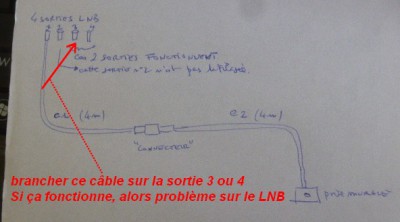

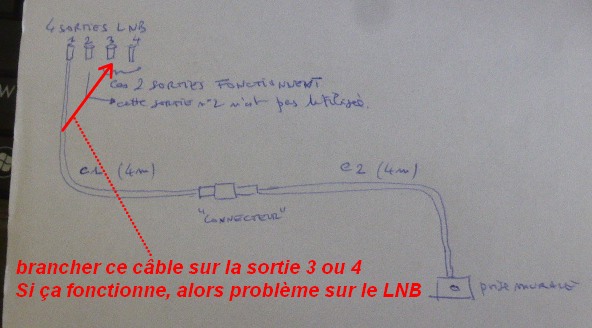

Ce que tu peux faire, c'est d'inverser au niveau du LNB les branchements: brancher le circuit qui ne fonctionne pas à la place de celui qui fonctionne, et réciproquement ; de là on pourra savoir si une sortie du LNB est défectueuse.

[CDAN]

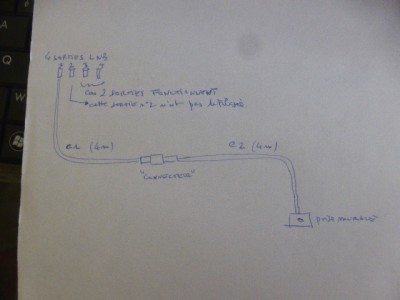

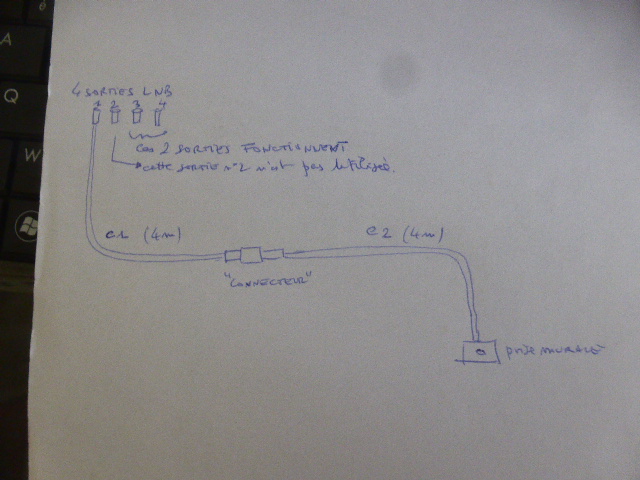

[Voici en fichier joint un shéma pour mes câbles C1 et C2.

[kiki37]

[quax06]

Puis j'ai testé le C1 au niveau du "connecteur", mais sans le débrancher sur le toit au niveau de la LNB : pas de court circuit

pas de court-circuit, mais il est peut-être coupé, ou une fiche F mal montée , il faudrait vérifier la continuité de ce câble

+1,vérifie la continuité du câble C1 car si tu le testes sans le débranche du LNB,
ça doit "sonner" comme un court circuit,et si c'est bon (la continuité),c'est ta sortie LNB qui est HS.
Cdlt

[CDAN]

Bonsoir,
pour le moment il pleut un peu, donc pas de visite sur le toit.

Pour quax06 , qu'est-ce que la "continuité " ?
(Ma "diode" n'a pas l'air de fonctionner sur mon métrix. Je me sers de l'aiguille, sur ohm mètre.)
cdan

[quax06]

Simple tu déconnecte ton coaxial (les 2 extrémités), puis sur une des 2 extrémités du coaxial, tu vérifie que le coaxial n'est pas en c/c en mettent une pointe de touche de Metrix sur l'ame et l'autre pointe sur la tresse du coax. ton Metrix etant en position ohmmétre.

Version affichage a aiguille.
sur ton Metrix l'aiguille ne doit pas bouger du symbole infini; si elle tant a aller ver 0, c'est qu'il a un C/C.

Version affichage numérique (digital comme certains disent)
L'afficheur ne doit afficher aucune valeur; si il affiche un 0 ou une toute autre
valeur, c'est que le coaxial en est c/c.


Edité le 4/01 par bernard7715

C'est comme l'a expliqué bernard7715,pour repérer un court circuit.
Sauf que là,les deux extrémités du câble étant débranchées,
c'est toi qui crée le court circuit en mettant en contact la tresse et l'âme centrale.
Tu testes comme sur la photo avec le métrix en ohmètre.(photo du message original)
Si ton métrix réagit,c'est que la continuité de la tresse et de l'âme est bonne.
Cdlt

[CDAN]

Bonjour,
voici enfin la suite.
J'ai testé les câbles, puis, comme le conseillait kiki37, je me suis branché sur la sortie 3 et cela a marché.
Ensuite nouvelle tentative sur la sortie 2 et ... miracle, cela marchait aussi , sauf que ce bon fonctionnement était intermittent !
J'ai fini par changer la fiche à la sortie du câble ( aux intempéries depuis 12 ans .. ) : peut être était elle "oxydée", bien qu'à l'œil je ne voyais rien , mais aussi j'ai vu que la tresse n'avait pas l'air en bon état , donc peut être aussi des mauvais contact à ce niveau.
J'ai pris une fiche "dorée", avec anneau torique d'étanchéité à l'intérieur,une gaine protectrice extérieure, et j'ai bien retourné la tresse.
Cela fonctionne . Ouf !
Merci encore à tous pour vos conseils qui m'ont permis d'apprendre pas mal de choses et de trouver la solution.
Bonne journée,
Cordialement / CDAN

[kiki37]

J'ai pris une fiche "dorée", avec anneau torique d'étanchéité à l'intérieur,une gaine protectrice extérieure, et j'ai bien retourné la tresse.

Bravo et content pour toi que tout fonctionne.
La meilleure protection pour les fiches ce sont ces manchons remplis de gel ?

https://www.2galli.fr/manchon-gel,fr,4,MANCGEL.cfm
