Re: Préamplificateur et amplificateur d'antenne

Messagepar zecampesien » 16 Jan 2018 22:31

marceljack a écrit:Mais on voit 2 câbles qui arrivent sur ce coupleur: d'où vient le 2ème câble puisqu'il n'y a qu'une seule antenne ?

That is the question !
Malheureusement, aucune idée. La seule chose dont je suis à peu prêt certain, c'est que c'est pas le Sat (qui lui arrive déjà sur le coupleur Wisi DH 34)

marceljack a écrit:Un préampli (par exemple monté dans les combles à la place du MM-203) avec son alim à 2 sorties suivie de 2 répartiteurs à 2 directions (pour 4 prises) semble la solution la plus simple.

J'avais pas précisé mais j'ai une longère avec de grandes longueurs de câbles donc à mon sens le choix de l'ampli s’avérait plus adapté.
zecampesien
Petit ver
Petit ver

Messages: 11
Inscription: 14 Jan 2018 14:22

Re: Préamplificateur et amplificateur d'antenne

Messagepar marceljack » 17 Jan 2018 09:35

zecampesien a écrit:
marceljack a écrit:Mais on voit 2 câbles qui arrivent sur ce coupleur: d'où vient le 2ème câble puisqu'il n'y a qu'une seule antenne ?
That is the question !
Malheureusement, aucune idée. La seule chose dont je suis à peu prêt certain, c'est que c'est pas le Sat (qui lui arrive déjà sur le coupleur Wisi DH 34)
Ce ne doit pas être trop compliqué de suivre les câbles dans les combles !
A mon avis le coupleur MM-203 est utilisé en répartiteur (en fait c'est la même chose): arrivée de l'antenne UHF sur la "sortie" et une "entrée" vers le coupleur TV / SAT, l'autre vers ton ancien ampli.
Mais ce n'est qu'une hypothèse que toi seul peux vérifier.

zecampesien a écrit:
marceljack a écrit:Un préampli (par exemple monté dans les combles à la place du MM-203) avec son alim à 2 sorties suivie de 2 répartiteurs à 2 directions (pour 4 prises) semble la solution la plus simple.
J'avais pas précisé mais j'ai une longère avec de grandes longueurs de câbles donc à mon sens le choix de l'ampli s’avérait plus adapté.
Ce qui est important quand il y a de grandes longueurs de câble c'est que l'ampli ou le préampli soit le plus en amont possible pour que le signal à son entrée soit le moins affcté possible par les pertes du câble.
Après c'est beaucoup moins critique.
Mais si le signal de l'antenne est faible un préampli donne de meilleurs résultats parce qu'il a un facteur de bruit plus faible.
Installation TNT: Paris: VTU50 collective 21-60 / Royan: Lambda 9 + préampli
TV HD: Thomson FE9234B, Philips 39PFL3807, Acer AT2356,
PC: Pinnacle PCTV310i & 310e, Technaxx DVB-S3, Techgear Diversity Stick, Terratec TStick+
marceljack
The king !
The king !

Messages: 19730
Inscription: 06 Oct 2005 18:59
Localisation: 75019 PARIS

Re: Préamplificateur et amplificateur d'antenne

Messagepar zecampesien » 17 Jan 2018 11:45

marceljack a écrit:Ce ne doit pas être trop compliqué de suivre les câbles dans les combles !
A mon avis le coupleur MM-203 est utilisé en répartiteur (en fait c'est la même chose): arrivée de l'antenne UHF sur la "sortie" et une "entrée" vers le coupleur TV / SAT, l'autre vers ton ancien ampli.
Mais ce n'est qu'une hypothèse que toi seul peux vérifier.

Pas possible de trouver le bout du câble FM. Il part dans une gaine logée dans un mur :?
L'antenne TV UHF est le câble noir sur ma photo. Elle est bien branchée sur une entrée du MM-203
Quant à la sortie, elle était branchée sur l'ampli qui lui-même renvoyait vers le coupleur TV/Sat (cf mon schéma)

marceljack a écrit:Ce qui est important quand il y a de grandes longueurs de câble c'est que l'ampli ou le préampli soit le plus en amont possible pour que le signal à son entrée soit le moins affcté possible par les pertes du câble.
Après c'est beaucoup moins critique.
Mais si le signal de l'antenne est faible un préampli donne de meilleurs résultats parce qu'il a un facteur de bruit plus faible.

Too late :)
Sous la pression familiale :lol: , j'ai commandé l'ampli d'intérieur chez Galli hier soir.
zecampesien
Petit ver
Petit ver

Messages: 11
Inscription: 14 Jan 2018 14:22

Re: Préamplificateur et amplificateur d'antenne

Messagepar kiki37 » 17 Jan 2018 12:27

zecampesien a écrit:Sous la pression familiale :lol: , j'ai commandé l'ampli d'intérieur chez Galli hier soir.

alors mets-le au plus près de l'antenne
Ne te sers pas de la sortie "test" et mets un bouchon sur la sortie inutilisée (tu n'as que 3 téléviseurs je crois)
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)
modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 14620
Inscription: 03 Nov 2014 11:30

Re: Préamplificateur et amplificateur d'antenne

Messagepar marceljack » 17 Jan 2018 18:28

zecampesien a écrit:Pas possible de trouver le bout du câble FM. Il part dans une gaine logée dans un mur :?
L'antenne TV UHF est le câble noir sur ma photo. Elle est bien branchée sur une entrée du MM-203.
Quant à la sortie, elle était branchée sur l'ampli qui lui-même renvoyait vers le coupleur TV/Sat (cf mon schéma)
Dans ce cas branche directement le câble noir sur l'entrée de ton ampli et oublie le MM-203 et le "câble FM". Tu gagneras 4 dB.

zecampesien a écrit:Too late :)
Sous la pression familiale :lol: , j'ai commandé l'ampli d'intérieur chez Galli hier soir.
Si tu avais une bonne réception avec l'ancien ampli, cela devrait être OK, surtout après avoir supprimé le MM-203.
Installation TNT: Paris: VTU50 collective 21-60 / Royan: Lambda 9 + préampli
TV HD: Thomson FE9234B, Philips 39PFL3807, Acer AT2356,
PC: Pinnacle PCTV310i & 310e, Technaxx DVB-S3, Techgear Diversity Stick, Terratec TStick+
marceljack
The king !
The king !

Messages: 19730
Inscription: 06 Oct 2005 18:59
Localisation: 75019 PARIS

Re: Préamplificateur et amplificateur d'antenne

Messagepar zecampesien » 24 Jan 2018 19:15

Hello,

De retour après une petite période d'absence.
Au final, ça fonctionne bien en suivant vos conseils :)
Pour la 4ème sortie, en l'absence de bouchon, je l'ai connecté sur le coupleur Sat/TV
Tout est ok. Merci encore.

zecampesien
zecampesien
Petit ver
Petit ver

Messages: 11
Inscription: 14 Jan 2018 14:22

Re: Préamplificateur et amplificateur d'antenne

Messagepar Ben71 » 15 Avr 2018 15:56

Bonjour à tous

Je rencontre un problème de réception.

Tout fonctionnait bien et puis petit à petit pixel sur l’image et plus de signal.

J’ai une antenne avec un pré appli ancien de marque anttron.

Et ce que je pense être une alim au grenier de marque evicom.

Tout cela répartis sur 6 prises dans ma maison à l’aide d’un répartiteur 6 voies tonna.

Mes questions:

Es ce que peux réinstaller un ensemble pré ampli Johansson deux sorties et ressortir sur mon tonna 6 voies sur une seule sortie de l’alim Johansson.

D’autre part je me suis documenté un peu sur les marques que me conseille vous ?
Quit a monter sur le toit es ce qu’il faut mettre un préamplificateur 5G ?

Merci d’avance pour vos lumières !
Ben71
Petit ver
Petit ver

Messages: 17
Inscription: 15 Avr 2018 14:37

Re: Préamplificateur et amplificateur d'antenne

Messagepar Anonymous » 15 Avr 2018 16:22

Bonjour
Un préampli ne tombe pas en panne petit a petit.
Le problème est ailleurs. L'alim peut être.
Si le répartiteur a 6 voies passe l'alimentation on met celle ci sur une des sorties
Bonus on a 7 sorties dont 2 un peu moins bonnes que les 5 autres.
Anonymous


Re: Préamplificateur et amplificateur d'antenne

Messagepar Ben71 » 15 Avr 2018 16:43

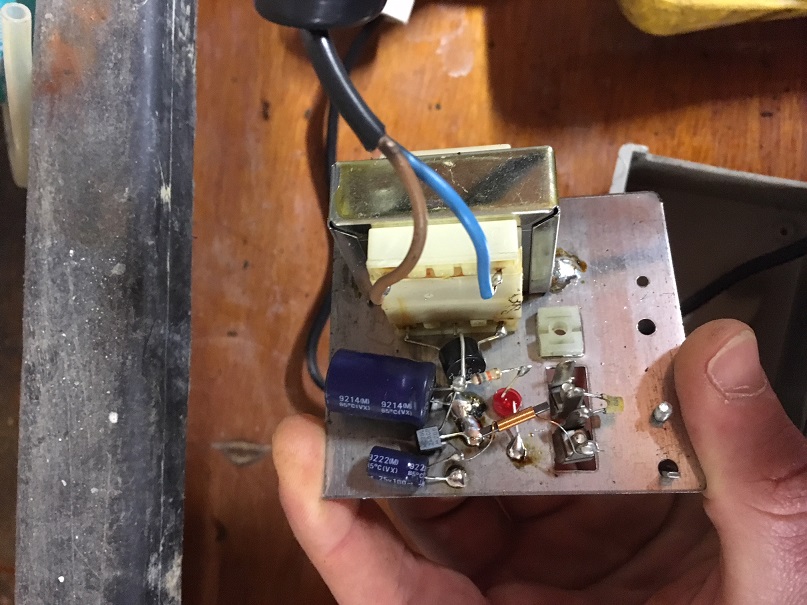

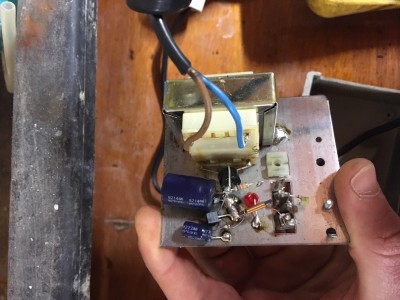

alim préampli.JPG

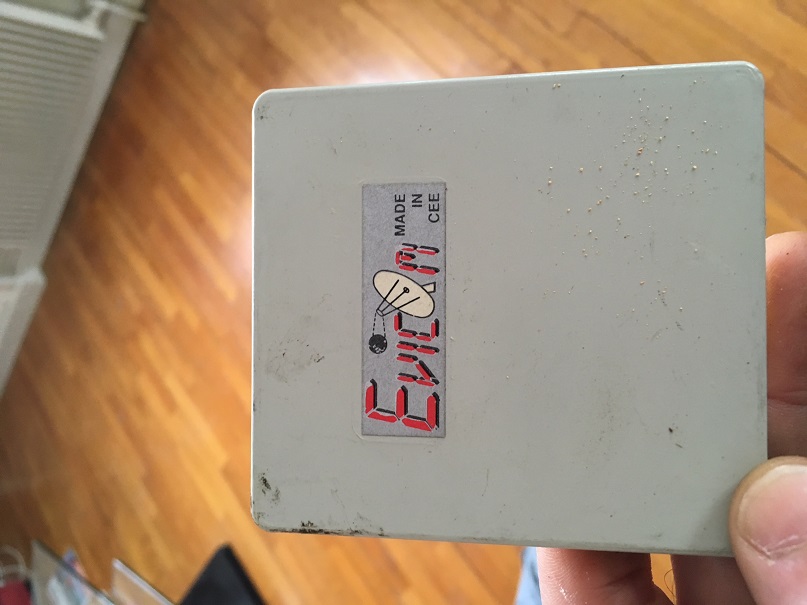

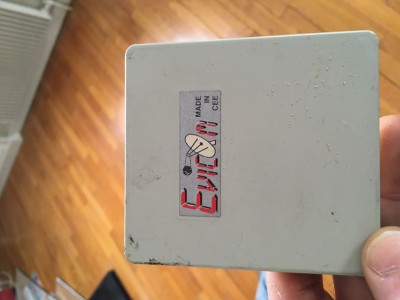

alim préampli3.JPG

Alim Pré-ampli ?

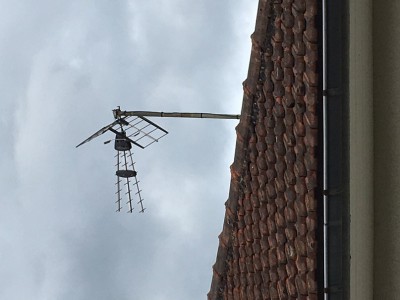

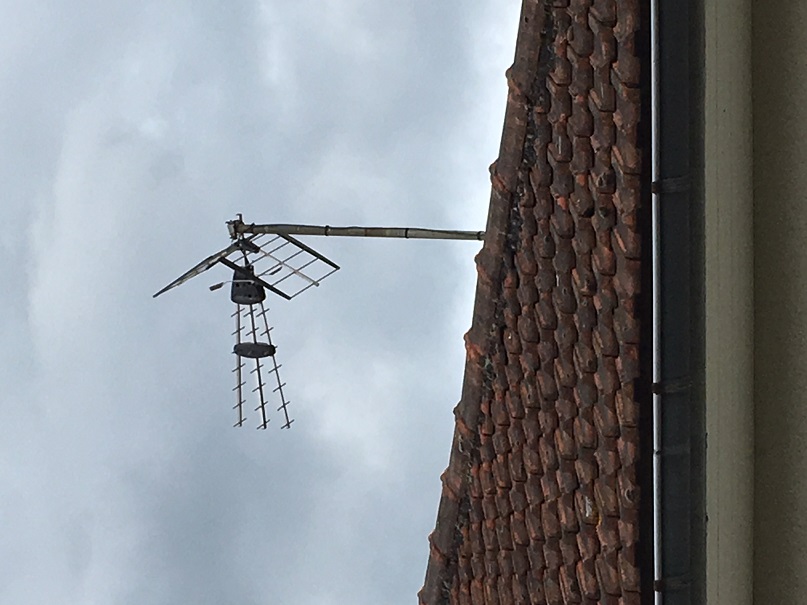

Mon antenne

Mon antenne
Ben71
Petit ver
Petit ver

Messages: 17
Inscription: 15 Avr 2018 14:37

Re: Préamplificateur et amplificateur d'antenne

Messagepar Ben71 » 15 Avr 2018 16:46

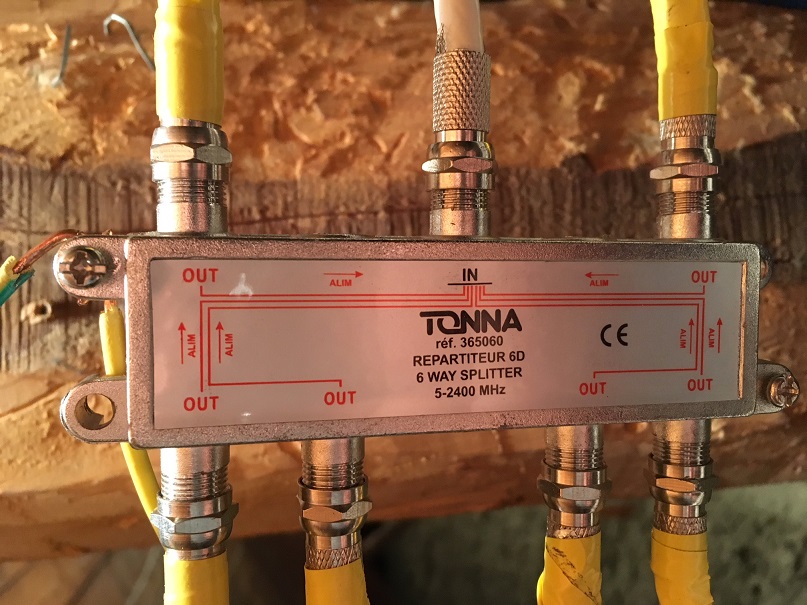

répartiteur 6 voies.JPG

Répartiteur 6 voies

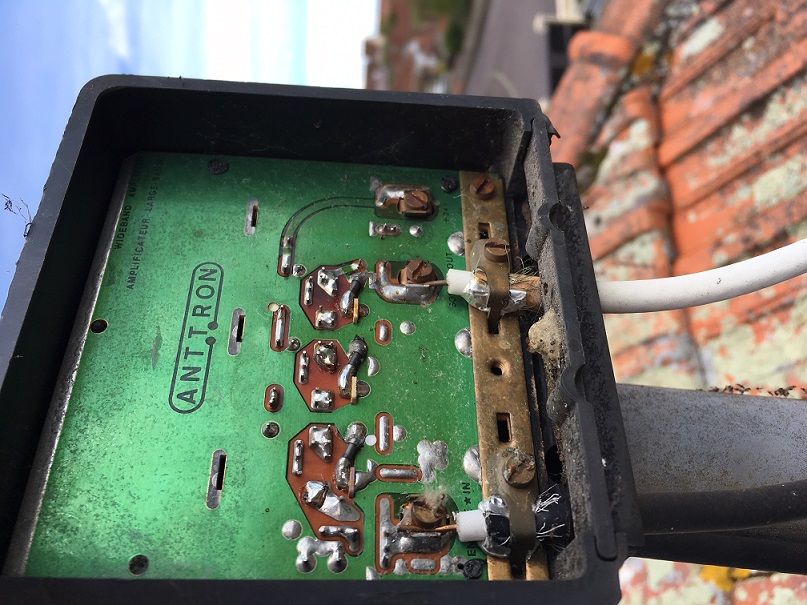

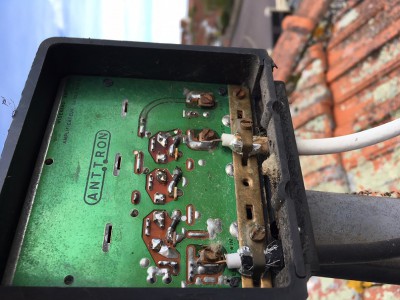

pre ampli mat.JPG

Pré ampli Mat


Voila merci par avance de vos conseils
