Bonjour,
de passage sur Valenciennes, je capte 2 multiplexes Belges dont voici les caractéristiques:
Canal 56
opérateur de multiplex RTBF
débit de 14929411 bps
services TV : La Une, La deux, la trois et Euronews
services radio: La Prem1ere, Musiq3, Classic 21, VivaCite, brf, Pure FM
Canal 22
opérateur de multiplex VRT
débit de 14929450 bps
Services TV: EEN, Canvas, Ketnet
Services Radio: Radio 1, Radio 2, Klara, Studio Brussel, MNM, Klara Continuo, Sporza, VRT NWS, MNM Hits
Vues les correspondances entre le débit et les paramètres de modulation indiquées
dans ce tableau, ces multiplexes sont soit en 16QAM, FEC 3/4 et IG 1/4, soit en 64QAM, FEC 1/2 et IG 1/4. A confirmer.
quoi qu'il en soit c'est plus robuste aux perturbations qu'en France.
Les données brutes fournies par TSReader pour avoir les caractéristiques détaillées :
Canal 56Program Association Table
PAT Version Number: 21
Transport Stream ID: 10 (0x000a)
NIT: 754.0 MHz
PMT PID 32 (0x0020) - Program 1 la une EIT Link
PMT PID 1056 (0x0420) - Program 2 la deux EIT Link
PMT PID 2080 (0x0820) - Program 3 la trois EIT Link
PMT PID 2200 (0x0898) - Program 4 EURONEWS
PMT PID 50 (0x0032) - Program 11 La Prem1ere
PMT PID 52 (0x0034) - Program 12 musiq3
PMT PID 54 (0x0036) - Program 13 Classic 21
PMT PID 56 (0x0038) - Program 14 VivaCite
PMT PID 58 (0x003a) - Program 15 brf
PMT PID 60 (0x003c) - Program 16 Pure FM
Program Map Table(s)
Program Number: 1 la une
Stream Type: 0x02 MPEG-2 Video PID 33 (0x0021)
MPEG Video: Bitrate 15.000 Mbps Resolution 720 x 576i
MPEG Video: Framerate 25 fps Aspect Ratio 16:9 Chroma Format 4:2:0
AFD descriptor: 16:9 (center)
Stream Type: 0x03 MPEG-1 Audio PID 34 (0x0022)
MPEG1 Audio: Bitrate 192 Kbps Sample Rate 48 KHz
MPEG1 Audio: Layer II Mode Stereo
Descriptor: ISO639 Language Descriptor
Language: fra
Audio type: undefined
Stream Type: 0x03 MPEG-1 Audio PID 35 (0x0023)
MPEG1 Audio: Bitrate 192 Kbps Sample Rate 48 KHz
MPEG1 Audio: Layer II Mode Stereo
Descriptor: ISO639 Language Descriptor
Language: V.O
Audio type: undefined
Stream Type: 0x06 Teletext/VBI PID 38 (0x0026)
Descriptor: VBI Data Descriptor
EBU teletext Line Offset: 21 Field parity: 0
WSS Line Offset: 23 Field parity: 1
Descriptor: Teletext Descriptor
Language: fra Type: Initial Teletext page Magazine: 0x01 Page: 0x00
Program Number: 2 la deux
Stream Type: 0x02 MPEG-2 Video PID 500 (0x01f4)
MPEG Video: Bitrate 15.000 Mbps Resolution 720 x 576i
MPEG Video: Framerate 25 fps Aspect Ratio 16:9 Chroma Format 4:2:0
AFD descriptor: 16:9 (center)
Stream Type: 0x03 MPEG-1 Audio PID 501 (0x01f5)
MPEG1 Audio: Bitrate 192 Kbps Sample Rate 48 KHz
MPEG1 Audio: Layer II Mode Stereo
Descriptor: ISO639 Language Descriptor
Language: fra
Audio type: undefined
Stream Type: 0x03 MPEG-1 Audio PID 502 (0x01f6)
MPEG1 Audio: Bitrate 192 Kbps Sample Rate 48 KHz
MPEG1 Audio: Layer II Mode Stereo
Descriptor: ISO639 Language Descriptor
Language: V.O
Audio type: undefined
Stream Type: 0x06 Teletext/VBI PID 504 (0x01f8)
Descriptor: VBI Data Descriptor
EBU teletext Line Offset: 21 Field parity: 0
WSS Line Offset: 23 Field parity: 1
Descriptor: Teletext Descriptor
Language: fra Type: Initial Teletext page Magazine: 0x01 Page: 0x00
Program Number: 3 la trois
Stream Type: 0x02 MPEG-2 Video PID 2081 (0x0821)
MPEG Video: Bitrate 15.000 Mbps Resolution 720 x 576i
MPEG Video: Framerate 25 fps Aspect Ratio 16:9 Chroma Format 4:2:0
AFD descriptor: 16:9 (center)
Stream Type: 0x03 MPEG-1 Audio PID 2082 (0x0822)
MPEG1 Audio: Bitrate 192 Kbps Sample Rate 48 KHz
MPEG1 Audio: Layer II Mode Stereo
Descriptor: ISO639 Language Descriptor
Language: fra
Audio type: undefined
Stream Type: 0x03 MPEG-1 Audio PID 2083 (0x0823)
MPEG1 Audio: Bitrate 192 Kbps Sample Rate 48 KHz
MPEG1 Audio: Layer II Mode Stereo
Descriptor: ISO639 Language Descriptor
Language: V.O
Audio type: undefined
Stream Type: 0x06 Teletext/VBI PID 2084 (0x0824)
Descriptor: VBI Data Descriptor
EBU teletext Line Offset: 21 Field parity: 0
WSS Line Offset: 23 Field parity: 1
Descriptor: Teletext Descriptor
Language: fra Type: Initial Teletext page Magazine: 0x01 Page: 0x00
Program Number: 4 EURONEWS
Stream Type: 0x02 MPEG-2 Video PID 2201 (0x0899)
MPEG Video: Bitrate 15.000 Mbps Resolution 720 x 576i
MPEG Video: Framerate 25 fps Aspect Ratio 16:9 Chroma Format 4:2:0
Stream Type: 0x03 MPEG-1 Audio PID 2202 (0x089a)
MPEG1 Audio: Bitrate 128 Kbps Sample Rate 48 KHz
MPEG1 Audio: Layer II Mode Stereo
Descriptor: ISO639 Language Descriptor
Language: fra
Audio type: undefined
Program Number: 11 La Prem1ere
Stream Type: 0x03 MPEG-1 Audio PID 51 (0x0033)
MPEG1 Audio: Bitrate 192 Kbps Sample Rate 48 KHz
MPEG1 Audio: Layer II Mode Stereo
Descriptor: ISO639 Language Descriptor
Language: fra
Audio type: undefined
Program Number: 12 musiq3
Stream Type: 0x03 MPEG-1 Audio PID 53 (0x0035)
MPEG1 Audio: Bitrate 192 Kbps Sample Rate 48 KHz
MPEG1 Audio: Layer II Mode Stereo
Descriptor: ISO639 Language Descriptor
Language: fra
Audio type: undefined
Program Number: 13 Classic 21
Stream Type: 0x03 MPEG-1 Audio PID 55 (0x0037)
MPEG1 Audio: Bitrate 192 Kbps Sample Rate 48 KHz
MPEG1 Audio: Layer II Mode Stereo
Descriptor: ISO639 Language Descriptor
Language: fra
Audio type: undefined
Program Number: 14 VivaCite
Stream Type: 0x03 MPEG-1 Audio PID 57 (0x0039)
MPEG1 Audio: Bitrate 192 Kbps Sample Rate 48 KHz
MPEG1 Audio: Layer II Mode Stereo
Descriptor: ISO639 Language Descriptor
Language: fra
Audio type: undefined
Program Number: 15 brf
Stream Type: 0x03 MPEG-1 Audio PID 59 (0x003b)
MPEG1 Audio: Bitrate 192 Kbps Sample Rate 48 KHz
MPEG1 Audio: Layer II Mode Stereo
Descriptor: ISO639 Language Descriptor
Language: deu
Audio type: undefined
Program Number: 16 Pure FM
Stream Type: 0x03 MPEG-1 Audio PID 61 (0x003d)
MPEG1 Audio: Bitrate 192 Kbps Sample Rate 48 KHz
MPEG1 Audio: Layer II Mode Stereo
Descriptor: ISO639 Language Descriptor
Language: fra
Audio type: undefined
Conditional Access Table
CAT Version Number: 1
Network Information Table
Network Name: RTBF
Network ID: 13425 (0x3471)
Transport Stream ID: 10 (0x000a)
Original Network ID: 8248 (0x2038) Version: 0
Descriptor: Network Name Descriptor
Descriptor: User Private Descriptor: 0x5b
Language code: fre Network Name: RTBF
DVB-T Frequency 754.000 MHz
Bandwidth: 8 MHz Constellation: 16-QAM
Hierarchy: non-hierarchical, native interleaver Guard Interval 1/32
Code Rate: 3/4
Current Network: True
Descriptor: Service List Descriptor
Service: 1 (la une) digital television service
Service: 2 (la deux) digital television service
Service: 3 (la trois) digital television service
Service: 4 (EURONEWS) digital television service
Service: 11 (La Prem1ere) digital radio sound service
Service: 12 (musiq3) digital radio sound service
Service: 13 (Classic 21) digital radio sound service
Service: 14 (VivaCite) digital radio sound service
Service: 15 (brf) digital radio sound service
Service: 16 (Pure FM) digital radio sound service
Service Description Table
SDT Channel 1
Service Name: la une
Provider Name: RTBF
Transport Stream ID: 10 (0x000a) 754.0 MHz
Original Network ID: 8248 (0x2038)
SDT Channel 2
Service Name: la deux
Provider Name: RTBF
Transport Stream ID: 10 (0x000a) 754.0 MHz
Original Network ID: 8248 (0x2038)
SDT Channel 3
Service Name: la trois
Provider Name: RTBF
Transport Stream ID: 10 (0x000a) 754.0 MHz
Original Network ID: 8248 (0x2038)
SDT Channel 4
Service Name: EURONEWS
Provider Name: RTBF
Transport Stream ID: 10 (0x000a) 754.0 MHz
Original Network ID: 8248 (0x2038)
SDT Channel 11
Service Name: La Prem1ere
Provider Name: RTBF
Transport Stream ID: 10 (0x000a) 754.0 MHz
Original Network ID: 8248 (0x2038)
SDT Channel 12
Service Name: musiq3
Provider Name: RTBF
Transport Stream ID: 10 (0x000a) 754.0 MHz
Original Network ID: 8248 (0x2038)
SDT Channel 13
Service Name: Classic 21
Provider Name: RTBF
Transport Stream ID: 10 (0x000a) 754.0 MHz
Original Network ID: 8248 (0x2038)
SDT Channel 14
Service Name: VivaCite
Provider Name: RTBF
Transport Stream ID: 10 (0x000a) 754.0 MHz
Original Network ID: 8248 (0x2038)
SDT Channel 15
Service Name: brf
Provider Name: RTBF
Transport Stream ID: 10 (0x000a) 754.0 MHz
Original Network ID: 8248 (0x2038)
SDT Channel 16
Service Name: Pure FM
Provider Name: RTBF
Transport Stream ID: 10 (0x000a) 754.0 MHz
Original Network ID: 8248 (0x2038)

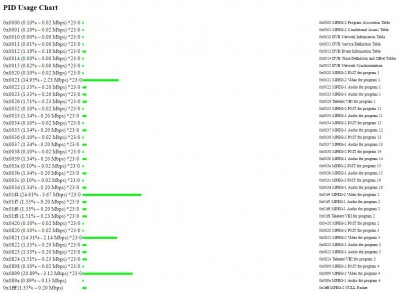

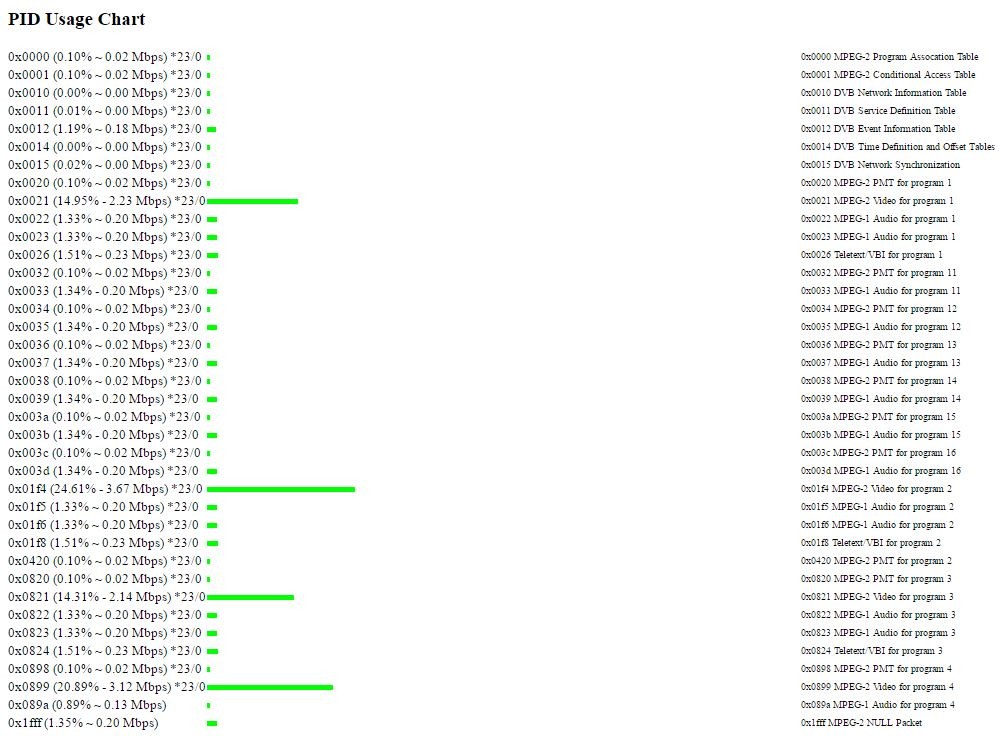

- PIDs canal 56

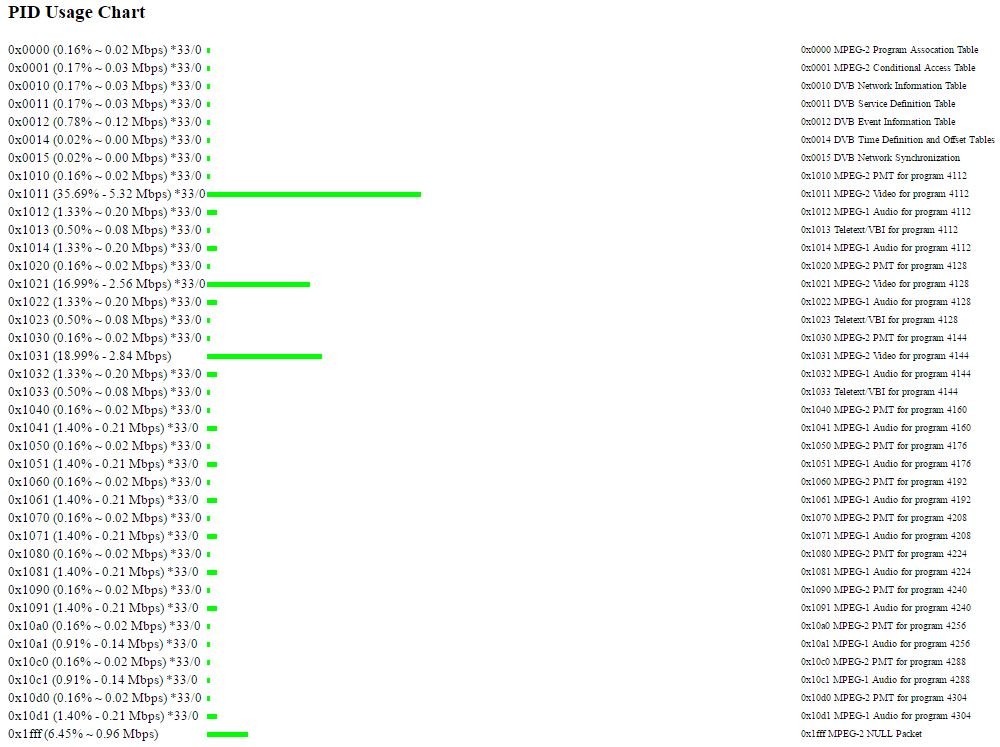

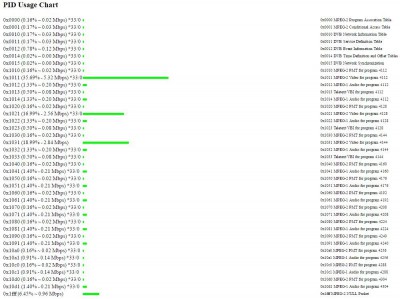

Canal 22Program Association Table
PAT Version Number: 29
Transport Stream ID: 1 (0x0001)
NIT: 482.0 MHz
PMT PID 16 (0x0010) - Network
PMT PID 4112 (0x1010) - Program 4112 EEN EIT Link
PMT PID 4128 (0x1020) - Program 4128 Canvas EIT Link
PMT PID 4144 (0x1030) - Program 4144 Ketnet EIT Link
PMT PID 4160 (0x1040) - Program 4160 Radio 1 EIT Link
PMT PID 4176 (0x1050) - Program 4176 Radio 2 EIT Link
PMT PID 4192 (0x1060) - Program 4192 Klara
PMT PID 4208 (0x1070) - Program 4208 Studio Brussel EIT Link
PMT PID 4224 (0x1080) - Program 4224 MNM EIT Link
PMT PID 4240 (0x1090) - Program 4240 Klara Continuo
PMT PID 4256 (0x10a0) - Program 4256 Sporza
PMT PID 4288 (0x10c0) - Program 4288 VRT NWS
PMT PID 4304 (0x10d0) - Program 4304 MNM Hits
Program Map Table(s)
Network PMT Entry - carried on PID 16 (0x0010)
Program Number: 4112 EEN
Stream Type: 0x02 MPEG-2 Video PID 4113 (0x1011)
MPEG Video: Bitrate 15.000 Mbps Resolution 720 x 576i
MPEG Video: Framerate 25 fps Aspect Ratio 16:9 Chroma Format 4:2:0
AFD descriptor: Active format is the same as the coded frame
Descriptor: STD Descriptor
Leak Valid Flag: 1
Descriptor: User Private Descriptor: 0x86
e0 .
Descriptor: Video Stream Descriptor
Multiple frame rate flag: True
Frame rate: 25
MPEG-1 only flag: False
Constrained paramter flag: True
Still picture flag: False
Stream Type: 0x03 MPEG-1 Audio PID 4114 (0x1012)
MPEG1 Audio: Bitrate 192 Kbps Sample Rate 48 KHz
MPEG1 Audio: Layer II Mode Joint Stereo
Descriptor: Audio Stream Descriptor
Free format flag: False
Layer: 2
Variable rate audio indicator: False
Descriptor: ISO639 Language Descriptor
Language: dut
Audio type: undefined
Stream Type: 0x06 Teletext/VBI PID 4115 (0x1013)
Descriptor: Teletext Descriptor
Language: dut Type: Initial Teletext page Magazine: 0x01 Page: 0x00
Stream Type: 0x03 MPEG-1 Audio PID 4116 (0x1014)
MPEG1 Audio: Bitrate 192 Kbps Sample Rate 48 KHz
MPEG1 Audio: Layer II Mode Joint Stereo
Descriptor: ISO639 Language Descriptor
Language: tha
Audio type: visual impaired commentary
Program Number: 4128 Canvas
Stream Type: 0x02 MPEG-2 Video PID 4129 (0x1021)
MPEG Video: Bitrate 15.000 Mbps Resolution 720 x 576i
MPEG Video: Framerate 25 fps Aspect Ratio 16:9 Chroma Format 4:2:0
AFD descriptor: Active format is the same as the coded frame
Descriptor: STD Descriptor
Leak Valid Flag: 1
Descriptor: User Private Descriptor: 0x86
e0 .
Descriptor: Video Stream Descriptor
Multiple frame rate flag: True
Frame rate: 25
MPEG-1 only flag: False
Constrained paramter flag: True
Still picture flag: False
Stream Type: 0x03 MPEG-1 Audio PID 4130 (0x1022)
MPEG1 Audio: Bitrate 192 Kbps Sample Rate 48 KHz
MPEG1 Audio: Layer II Mode Joint Stereo
Descriptor: Audio Stream Descriptor
Free format flag: False
Layer: 2
Variable rate audio indicator: False
Stream Type: 0x06 Teletext/VBI PID 4131 (0x1023)
Descriptor: Teletext Descriptor
Language: dut Type: Initial Teletext page Magazine: 0x01 Page: 0x00
Program Number: 4144 Ketnet
Stream Type: 0x02 MPEG-2 Video PID 4145 (0x1031)
MPEG Video: Bitrate 15.000 Mbps Resolution 720 x 576i
MPEG Video: Framerate 25 fps Aspect Ratio 16:9 Chroma Format 4:2:0
AFD descriptor: Active format is the same as the coded frame
Descriptor: STD Descriptor
Leak Valid Flag: 1
Descriptor: User Private Descriptor: 0x86
e0 .
Descriptor: Video Stream Descriptor
Multiple frame rate flag: True
Frame rate: 25
MPEG-1 only flag: False
Constrained paramter flag: True
Still picture flag: False
Stream Type: 0x03 MPEG-1 Audio PID 4146 (0x1032)
MPEG1 Audio: Bitrate 192 Kbps Sample Rate 48 KHz
MPEG1 Audio: Layer II Mode Joint Stereo
Descriptor: Audio Stream Descriptor
Free format flag: False
Layer: 2
Variable rate audio indicator: False
Stream Type: 0x06 Teletext/VBI PID 4147 (0x1033)
Descriptor: Teletext Descriptor
Language: dut Type: Initial Teletext page Magazine: 0x01 Page: 0x00
Program Number: 4160 Radio 1
Stream Type: 0x03 MPEG-1 Audio PID 4161 (0x1041)
MPEG1 Audio: Bitrate 192 Kbps Sample Rate 48 KHz
MPEG1 Audio: Layer II Mode Stereo
Descriptor: Audio Stream Descriptor
Free format flag: False
Layer: 2
Variable rate audio indicator: False
Program Number: 4176 Radio 2
Stream Type: 0x03 MPEG-1 Audio PID 4177 (0x1051)
MPEG1 Audio: Bitrate 192 Kbps Sample Rate 48 KHz
MPEG1 Audio: Layer II Mode Stereo
Descriptor: Audio Stream Descriptor
Free format flag: False
Layer: 2
Variable rate audio indicator: False
Program Number: 4192 Klara
Stream Type: 0x03 MPEG-1 Audio PID 4193 (0x1061)
MPEG1 Audio: Bitrate 192 Kbps Sample Rate 48 KHz
MPEG1 Audio: Layer II Mode Stereo
Descriptor: Audio Stream Descriptor
Free format flag: False
Layer: 2
Variable rate audio indicator: False
Program Number: 4208 Studio Brussel
Stream Type: 0x03 MPEG-1 Audio PID 4209 (0x1071)
MPEG1 Audio: Bitrate 192 Kbps Sample Rate 48 KHz
MPEG1 Audio: Layer II Mode Stereo
Descriptor: Audio Stream Descriptor
Free format flag: False
Layer: 2
Variable rate audio indicator: False
Program Number: 4224 MNM
Stream Type: 0x03 MPEG-1 Audio PID 4225 (0x1081)
MPEG1 Audio: Bitrate 192 Kbps Sample Rate 48 KHz
MPEG1 Audio: Layer II Mode Stereo
Descriptor: Audio Stream Descriptor
Free format flag: False
Layer: 2
Variable rate audio indicator: False
Program Number: 4240 Klara Continuo
Stream Type: 0x03 MPEG-1 Audio PID 4241 (0x1091)
MPEG1 Audio: Bitrate 192 Kbps Sample Rate 48 KHz
MPEG1 Audio: Layer II Mode Stereo
Descriptor: Audio Stream Descriptor
Free format flag: False
Layer: 2
Variable rate audio indicator: False
Program Number: 4256 Sporza
Stream Type: 0x03 MPEG-1 Audio PID 4257 (0x10a1)
MPEG1 Audio: Bitrate 128 Kbps Sample Rate 48 KHz
MPEG1 Audio: Layer II Mode Stereo
Descriptor: Audio Stream Descriptor
Free format flag: False
Layer: 2
Variable rate audio indicator: False
Program Number: 4288 VRT NWS
Stream Type: 0x03 MPEG-1 Audio PID 4289 (0x10c1)
MPEG1 Audio: Bitrate 128 Kbps Sample Rate 48 KHz
MPEG1 Audio: Layer II Mode Stereo
Descriptor: Audio Stream Descriptor
Free format flag: False
Layer: 2
Variable rate audio indicator: False
Program Number: 4304 MNM Hits
Stream Type: 0x03 MPEG-1 Audio PID 4305 (0x10d1)
MPEG1 Audio: Bitrate 192 Kbps Sample Rate 48 KHz
MPEG1 Audio: Layer II Mode Stereo
Descriptor: Audio Stream Descriptor
Free format flag: False
Layer: 2
Variable rate audio indicator: False
Conditional Access Table
CAT Version Number: 1
Network Information Table
Network Name: VRTmux1
Network ID: 13313 (0x3401)
Transport Stream ID: 1 (0x0001)
Original Network ID: 8248 (0x2038) Version: 11
Descriptor: Network Name Descriptor
DVB-T Frequency 482.000 MHz
Bandwidth: 8 MHz Constellation: 64-QAM
Hierarchy: non-hierarchical, native interleaver Guard Interval 1/4
Code Rate: 1/2
Current Network: True
Descriptor: Service List Descriptor
Service: 4112 (EEN) digital television service
Service: 4128 (Canvas) digital television service
Service: 4144 (Ketnet) digital television service
Service: 4160 (Radio 1) digital radio sound service
Service: 4176 (Radio 2) digital radio sound service
Service: 4192 (Klara) digital radio sound service
Service: 4208 (Studio Brussel) digital radio sound service
Service: 4224 (MNM) digital radio sound service
Service: 4240 (Klara Continuo) digital radio sound service
Service: 4256 (Sporza) digital radio sound service
Service: 4288 (VRT NWS) digital radio sound service
Service: 4304 (MNM Hits) digital radio sound service
Service Description Table
SDT Channel 4112
Service Name: EEN
Provider Name: VRT
Transport Stream ID: 1 (0x0001) 482.0 MHz
Original Network ID: 8248 (0x2038)
SDT Channel 4128
Service Name: Canvas
Provider Name: VRT
Transport Stream ID: 1 (0x0001) 482.0 MHz
Original Network ID: 8248 (0x2038)
SDT Channel 4144
Service Name: Ketnet
Provider Name: VRT
Transport Stream ID: 1 (0x0001) 482.0 MHz
Original Network ID: 8248 (0x2038)
SDT Channel 4160
Service Name: Radio 1
Provider Name: VRT
Transport Stream ID: 1 (0x0001) 482.0 MHz
Original Network ID: 8248 (0x2038)
SDT Channel 4176
Service Name: Radio 2
Provider Name: VRT
Transport Stream ID: 1 (0x0001) 482.0 MHz
Original Network ID: 8248 (0x2038)
SDT Channel 4192
Service Name: Klara
Provider Name: VRT
Transport Stream ID: 1 (0x0001) 482.0 MHz
Original Network ID: 8248 (0x2038)
SDT Channel 4208
Service Name: Studio Brussel
Provider Name: VRT
Transport Stream ID: 1 (0x0001) 482.0 MHz
Original Network ID: 8248 (0x2038)
SDT Channel 4224
Service Name: MNM
Provider Name: VRT
Transport Stream ID: 1 (0x0001) 482.0 MHz
Original Network ID: 8248 (0x2038)
SDT Channel 4240
Service Name: Klara Continuo
Provider Name: VRT
Transport Stream ID: 1 (0x0001) 482.0 MHz
Original Network ID: 8248 (0x2038)
SDT Channel 4256
Service Name: Sporza
Provider Name: VRT
Transport Stream ID: 1 (0x0001) 482.0 MHz
Original Network ID: 8248 (0x2038)
SDT Channel 4288
Service Name: VRT NWS
Provider Name: VRT
Transport Stream ID: 1 (0x0001) 482.0 MHz
Original Network ID: 8248 (0x2038)
SDT Channel 4304
Service Name: MNM Hits
Provider Name: VRT
Transport Stream ID: 1 (0x0001) 482.0 MHz
Original Network ID: 8248 (0x2038)
- PIDs canal 22
