Réglage parabole avec TELEFUNKEN TSFHD 3000 B

[Steve41]

Hello,

L'exercice étant tout nouveau pour moi, le réglage de la parabole avec le décodeur TELEFUNKEN TSFHD 3000 B (carte FRANSAT en place) me pose problème.

J'ai bien trouvé le menu "Configurer/Config. parabole" mais je ne pige pas tout... et la doc est très sommaire

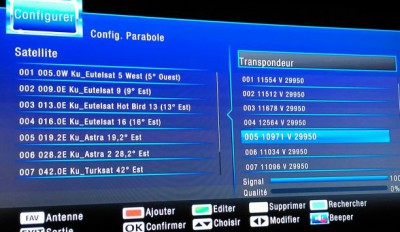

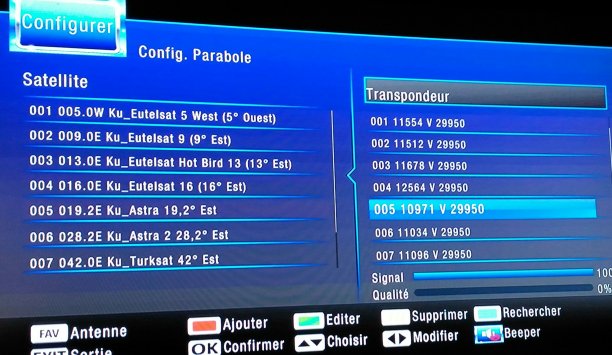

Je choisis le satellite "Eutelsat 5 West" puis un des 3 transpondeurs ayant "Signal" à 100%. OK ?

Que faire ensuite ?

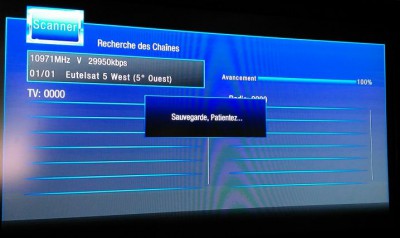

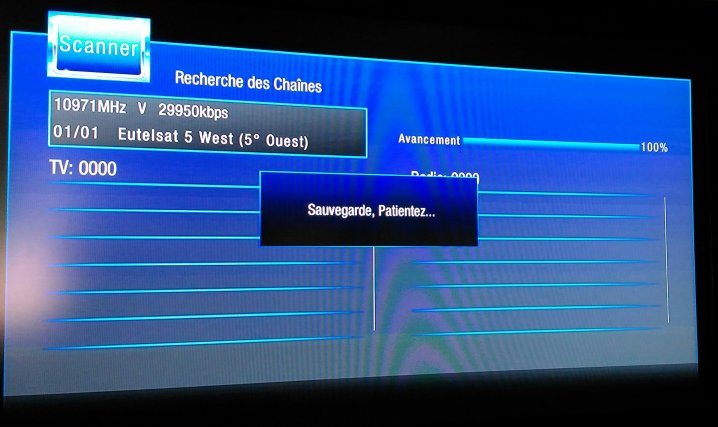

Si je fais "Rechercher", la recherche est très rapide (env. 10 sec.) et infructueuse, puisque ne me donnant absolument pas le temps de positionner correctement la parabole.

Si j'active "Beeper", je n'entends aucun "beep" même en mettant le volume de la TV à 80%.
(l'action sur la touche vol+ du déco semble inactive à ce stade)
Le "beep" n'est émis que si je suis très proche du pointage exact du satellite ?

SVP, quelle-est la bonne méthode pour orienter la parabole avec ce déco ?

A votre dispo pour tout complément d'info.

Par avance, merci.

@+

Steve41

[quax06]

Bonjour,
c'est bien sur cette page du menu qu'il faut faire le réglage.
Le satellite est aussi le bon,mais reste sur le premier transpondeur,
qui doit apparaitre,par défaut, après ce choix.
Par contre ne fait pas partir la recherche,mais cherche la qualité,c'est ce qui te fait défaut.
Pour le pointage,règle l'élévation au dessus de 40°,cherche le sud avec une boussole ou avec le soleil a 14h.
Le satellite est un peu a droite du soleil a 14h.
Balaye sur 20cm a droite et a gauche tout en descendant l'élévation de 1mm a chaque passage.
Quand tu accroches le satellite (qualité),serre un peu la parabole et affines.
Cdlt

[marceljack]

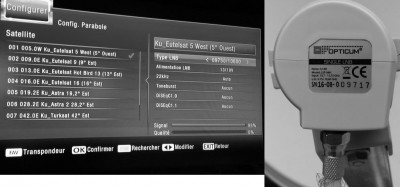

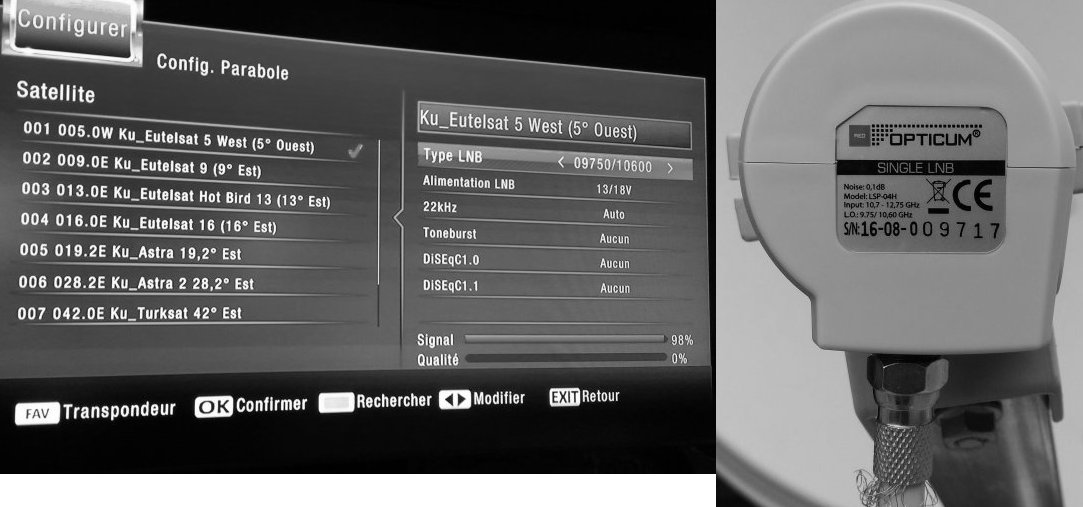

On voit sur ton image qu'il y a du signal mas pas de qualité, donc ton antenne pointe probablement un autre satellite.
S'il fait beau aujourd'hui chez toi je te recommande une méthode simple pour être sûr que l'azimut de l'antenne pointe la bonne direction sans être obligé de voir le TV ni d'avoir un appareil de mesure. Mais cette méthode ne s'applique qu'une fois par jour à une heure précise (vers 14h pour Eutelsat 5WA en ce moment).
Une fois le satellite trouvé il est assez facile d'optimiser les réglages avec les bargraphs du récepteur (quel qu'il soit).
http://www.tvnt.net/forum/orienter-sa-parabole-avec-le-soleil-t31458.html#p502243

[Steve41]

Hello,

Merci pour vos réponses.

J'ai refait quelques essais ce matin, c'est assez désespérant.
Il faut dire que la configuration du terrain n'est pas optimale.

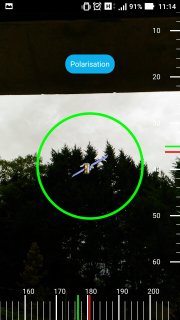

D'après le pointage fait avec 2 applications différentes sous Androïd (Fransat, QuickSat), le satellite se trouverait derrière la cime des sapins du terrain voisin.
Il est à noter que les 2 applis ne donnent pas tout à fait le même emplacement, bonjour la précision !



Les arbres ne peuvent pas complètement occulter le signal quand même
NB: la parabole est à peine à 1.5 fois leur hauteur.

De plus, il est difficile, même au sol, de placer précisément le "smartphone" au dos de la parabole pour procéder à son orientation.


Côté décodeur la jauge "qualité" ne bouge pas d'un poil.
J'en finis par douter qu'il soit en attente du signal.
Le problème est que je ne sais pas combien de temps je dois attendre entre chaque petit mouvement de parabole : 3s., 5s. , plus
J'ai testé la tension entre le blindage et l'âme du câble côté LNB, j'ai 13,3V. Ca semble OK

Pour le type LNB, celui par défaut est OK
Je ne vois rien de correspondant sur la tête ou son emballage...

Le fait d'avoir un signal proche de 100% prouve-t-il que la LNB est OK

J'aurais bien tenté le "test solaire" mais le soleil, visible pendant midi, m'a posé un lapin à 14h19!

Houla, ça fait beaucoup de questions, je vais m'arrêter là !

@+

Steve41

[quax06]

C'est là pour la distance entre la parabole et les arbres;
Mais d'après tes photos c'est pas gagné...
Oui les arbres peuvent occulter le signal.
Pour la LNB,oui c'est bon.
Détermine la distance et tiens nous informé.
A+

[kiki37]

bonjour

[marceljack]

Bonjour,
Si l'angle d'élévation de la cime des arbres est plus grand (ne serait-ce que de quelques dizièmes de degré) que celui de l'élévation du satellite vu du point où se trouve l'antenne, tu ne recevras rien. Mais si elle est juste un peu plus petite que l'élévation du satellite, ça marchera.
Les ondes centimétriques utilisées par les satellites se propagent comme la lumière et il faut une vue directe pour que le signal passe.
Si c'est vraiment limite, il suffit peut-être d'augmenter d'un ou deux mètres la hauteur de l'antenne.
En tout cas pour trouver l'azimut je te recommande la méthode de la ficelle si le temps le permet.

[Anonymous]

Le meilleur moyen de lever le doute c'est d'essayer un autre satellite pas gêné par les arbres.
Dans le cas de gêne par la végétation le mieux est de mettre au moins l'antenne 2 m plus haut que la ou le signal baisse.
Ca nécessite un montage provisoire sérieux.

[Steve41]

Bonsoir,

OK, je vais essayer d'estimer la hauteur des arbres mais c'est pas gagné, le terrain n'étant pas plat et les arbres chez le voisin.
Je vais tenter une évaluation en confectionnant une croix de bûcheron.
La météo annonçant un soleil voilé pour demain, la méthode des ombres est compromise... pour la mesure de la hauteur des arbres et pour le pointage de la parabole.

J'ai la possibilité de m'éloigner au max. de ces arbres (+5m.?) et d'élever la parabole en la plaçant sur une terrasse au 1er étage mais complètement à l'opposée du TV (+de 25m. de câble requis!).
Je vais donc, le temps du test rapprocher le TV.

Si le test était concluant, il faudrait un ampli vu la longueur de câble requise entre parabole et salon ?

@+

Steve41

[Steve41]

Le meilleur moyen de lever le doute c'est d'essayer un autre satellite pas gêné par les arbres.

Idée intéressante.
Mais quel satellite choisir ?
Il faudrait qu'il soit plus haut dans le ciel qu'Eutelsat 5° W...

Steve41
