Remplacement antenne trop lourde ?

Principes, types d'installations, antennes...

Remplacement antenne trop lourde ?

Messagepar reyur » 29 Sep 2022 21:38

Bonjour,

J'ai emménagé récemment dans une maison qui possède une antenne râteau fixée sur la cheminée.
Je capte très bien toutes les chaînes de la TNT, de ce côté là, aucun soucis.
Mais lors d'une grosse tempête il y a quelques mois, le mat de l'antenne a bougé fortement, et j'ai vraiment l'impression que la cheminée va finir par être arrachée tellement le poids et la hauteur sont importants.
Voici une photo :

Je ne comprends pas pourquoi il y a besoin d'autant d'éléments. Comment savoir si tous les éléments servent vraiment ?
J'hésite à complètement enlever celle-ci pour en mettre une directement dans les combles (toujours pour éviter la casse). Dans ce cas, quel type d'antenne privilégier svp ?
Ou il est possible de déplacer celle-ci dans les combles peut être ?
Merci d'avance.

PS : J'ai vérifié sur le site csa.fr, l'antenne la plus proche de chez moi est celle de Lille-Bouvigny, et est située à 36 km de mon domicile.
reyur
Petit ver
Petit ver

Messages: 37
Inscription: 15 Déc 2016 20:19

Re: Remplacement antenne trop lourde ?

Messagepar Mario78 » 29 Sep 2022 22:16

Bonsoir,

Recevez vous la RTBF ?

Vous avez une installation caractéristique du Nord Pas-de-Calais du temps de l'analogique.
en partant du bas :
- 1 VHF sur Bouvigny pour C+
- 1 UHF pour TF1 FR2 et FR3
- 1 UHF pour RTBF1, RTBF2 et RTBF sat
- 1 UHF pour FR5 et M6
- 1 FM avec rotor

l’installation est à refaire complétement

TOUTES les antennes sont cassées , il manque des éléments sur TOUTES
l'antenne FM et le rotor sont inutiles
la VHF n'est plus d'actualité .
je n'ai pas inventé les systèmes PALM et SECALM
Avatar de l’utilisateur
Mario78
Etalon
Etalon

Messages: 2918
Inscription: 19 Fév 2009 21:31

Re: Remplacement antenne trop lourde ?

Messagepar reyur » 29 Sep 2022 22:32

Merci beaucoup pour la réponse Mario78.
Non, je ne reçois pas la RTBF.
Quand tu dis que l'installation est à refaire complètement, concrètement, je peux partir sur quoi comme antenne ? (de préférence pour les combles).
reyur
Petit ver
Petit ver

Messages: 37
Inscription: 15 Déc 2016 20:19

Re: Remplacement antenne trop lourde ?

Messagepar kiki37 » 29 Sep 2022 23:06

Bonsoir
première solution
un mât plus petit avec cette antenne
:arrow: https://www.2galli.fr/-antenne-log-45uc ... 2x33894016
deuxième solution
dans les combles, les ondes sont stratifiées et tous les multiplex ne sont pas reçus également d'où l'emploi d'une antenne panneau
:arrow: https://www.2galli.fr/antennes-uhf-panneau-c102x3878172
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, son C.V.

modérateur des forums TVNT

Image Image
Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 31235
Inscription: 03 Nov 2014 10:30

Re: Remplacement antenne trop lourde ?

Messagepar Mario78 » 29 Sep 2022 23:17

Bonsoir,
Votre maison est de plein pied , dans les combles ça risque d'être problématique , manque de hauteur . les combles sont ils isolés ?
Virez déjà le rotor et l'antenne FM.

Vu la position des antennes , je pense que vous habitez proche de la limite Nord et Pas-de-Calais, est ce le cas ?
Vous ne recevez pas la RTBF, c'est anormal !!!

L'idéal est de se reprendre sur un mur pignon :

https://www.2galli.fr/fixation-en-m-c102x3878350

avec un mât de 50 mm de 3 m en morceaux emboitables

https://www.2galli.fr/mats-50mm-c102x3878160

autre idée , Il faudrait voir si la cheminée est stable

si elle est stable , on peut mettre 2 cerclages ( un dans chaque direction d'antenne) :
https://www.2galli.fr/fixation-cheminee ... 2x31864452
et le feuillard
https://www.2galli.fr/feuillard-25-m-c2x31864679
Par contre ne pas les raccorder ensemble.
on met 1 mât en 50 mm de 1 m sur chaque
https://www.2galli.fr/mat-diametre-50-m ... 2x31864878

pour les antennes
https://www.2galli.fr/toutes-nos-antenn ... 02x4155557
un coupleur
https://www.sedea-pro.fr/produit/couple ... -42-56-cc/

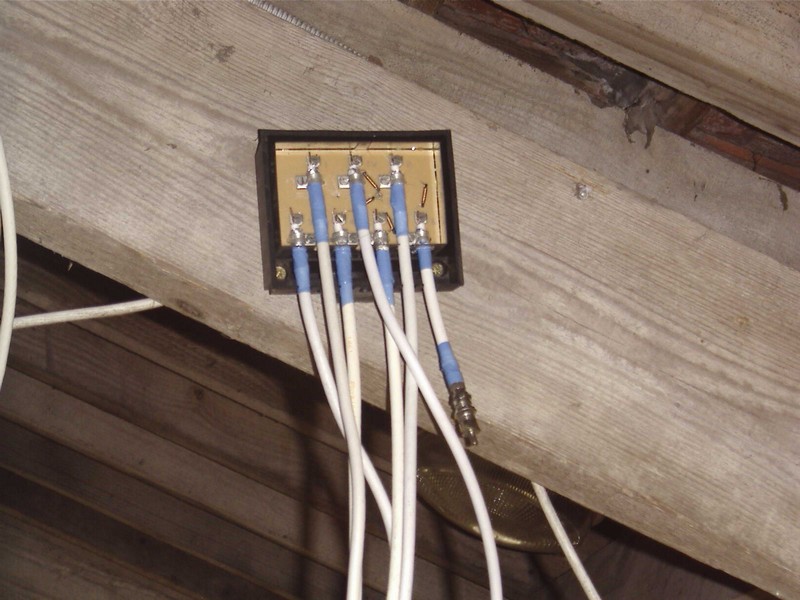

Il doit aussi avoir dans l'installation actuelle un coupleur de ce type :



et peut être un pré-ampli
je n'ai pas inventé les systèmes PALM et SECALM
Avatar de l’utilisateur
Mario78
Etalon
Etalon

Messages: 2918
Inscription: 19 Fév 2009 21:31

Re: Remplacement antenne trop lourde ?

Messagepar Mario78 » 29 Sep 2022 23:26

Je corrige , 2 pré-ampli plutôt
je n'ai pas inventé les systèmes PALM et SECALM
Avatar de l’utilisateur
Mario78
Etalon
Etalon

Messages: 2918
Inscription: 19 Fév 2009 21:31

Re: Remplacement antenne trop lourde ?

Messagepar reyur » 29 Sep 2022 23:38

La solution de kiki37 avec l'antenne panneau me plaisait bien car la cheminée est en mauvais état et va finir par être retirée.
La solution du mât déporté est à réfléchir, mais pas très esthétique je trouve.

Les combles sont isolés au niveau du sol, pas de la toiture.
Je vais essayer de retirer l'antenne FM (celle la plus haute si j'ai bien suivi), mais il y a une sacrée hauteur, je ne sais pas si je vais réussir à enlever juste une partie.
Oui, j'habite relativement proche du Pas de Calais (à côté de Douai).

Il y a au moins un préampli dans les combles actuellement.
reyur
Petit ver
Petit ver

Messages: 37
Inscription: 15 Déc 2016 20:19

Re: Remplacement antenne trop lourde ?

Messagepar reyur » 29 Sep 2022 23:43

La maison est en plain pied, mais il y a un sous sol, donc elle est relativement haute.
Si je fixe l'antenne panneau le plus haut possible dans les combles, ça devrait le faire non ?
reyur
Petit ver
Petit ver

Messages: 37
Inscription: 15 Déc 2016 20:19

Re: Remplacement antenne trop lourde ?

Messagepar Mario78 » 29 Sep 2022 23:56

Oui commence par l'antenne FM avec le moteur .
Il doit te rester que le mât qui est repris sur la cheminée.

Ton installation future n'aura que 2 antennes UHF :
1 en polarisation horizontale qui pointe vers la droite
1 en polarisation verticale qui pointe vers la gauche

Reçois tu bien la FM ? : j'ai des doutes quand je vois le monstre qui est installé (bien qu'il en manque la moitié)
je n'ai pas inventé les systèmes PALM et SECALM
Avatar de l’utilisateur
Mario78
Etalon
Etalon

Messages: 2918
Inscription: 19 Fév 2009 21:31

Re: Remplacement antenne trop lourde ?

Messagepar Mario78 » 30 Sep 2022 00:04

reyur a écrit:La maison est en plain pied, mais il y a un sous sol, donc elle est relativement haute.
Si je fixe l'antenne panneau le plus haut possible dans les combles, ça devrait le faire non ?


Une antenne s'installe sur un endroit dégagé .
Le problème des combles est l’atténuation des ondes qui passent à travers les murs et le toit.
Donc une antenne extérieure aura toujours un meilleur signal que dans les combles.
Après c'est au petit bonheur la chance.

Il faut voir aussi le nombre de prises ( même une prise non utilisée réduit le signal)
je n'ai pas inventé les systèmes PALM et SECALM
Avatar de l’utilisateur
Mario78
Etalon
Etalon

Messages: 2918
Inscription: 19 Fév 2009 21:31
