Rénovation maison, installation TNT ?

Messagepar Gary38 » 13 Mar 2019 20:51

Bonjour,

Concernant une maison à rénover, je souhaiterais faire une installation neuve au niveau de mon antenne qui date à peu près des années 90, en choisissant de bons matériaux pour capter les chaînes de la TNT HD sur 2 TV disposées sur 2 étages, je cherche un modèle qui ne sera pas perturbé par la 4G ou 5G, il s’agit d’une maison individuelle en agglomération.
Grâce au forum j’ai trouvé les informations nécessaires pour l’orientation de l’antenne ici :
https://www.matnt.tdf.fr/

Petite précision supplémentaire, il y actuellement un satellite qui avait été installé par l’ancien propriétaire, je ne sais pas de quel modèle il s’agit, mais je souhaiterais le mettre en fonction.


J’opterai certainement pour les éléments suivants, sauf indication contraire.

Antenne :
https://www.2galli.fr/uhf-tri-nappe,fr,3,232.cfm

Préampli :
https://www.2galli.fr/preampli-uhf-fm-o ... SA2UFM.cfm

Câble :
https://www.2galli.fr/cable-coaxial-15v ... 00153_.cfm

Connecteurs :
https://www.2galli.fr/connecteur-f-a-co ... NFC15_.cfm

Fiches :
https://www.2galli.fr/fiche-iec-twist-o ... WIST_M.cfm

https://www.2galli.fr/fiche-iec-twist-o ... WIST_F.cfm

Prise télévision :
https://www.legrand.fr/pro/catalogue/34 ... ble-4g-lte
Switch :
https://www.2galli.fr/multiswitch-5-4-m ... MRS504.cfm


Outils de montage :
https://www.2galli.fr/pince-a-denuder-l ... ur7_10.cfm

https://www.2galli.fr/pince-a-compressi ... omp_11.cfm

Que pensez-vous des éléments choisis ?
Avez vous des recommandations à me faire ?

Merci par avance.

Cordialement
Gary38

Messages: 7
Inscription: 13 Mar 2019 18:04

Re: Rénovation maison, installation TNT ?

Messagepar kiki37 » 13 Mar 2019 22:19

Bonjour et bienvenue sur le forum :Couc:

attention à ton câble qui n'est pas d'un diamètre usuel et ne permet pas le montage des fiches envisagées
prends plutôt du 17PATC pour l'extérieur et du 17VATC pour l'intérieur

attention aussi à ton préampli qui est vendu sans son alimentation12 V

Attends aussi l'avis de mes autres collègues :wink:
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)
modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 17205
Inscription: 03 Nov 2014 11:30

Re: Rénovation maison, installation TNT ?

Messagepar Marc2 » 13 Mar 2019 23:03

Un préamplificateur est-il vraiment nécessaire ?
Avatar de l’utilisateur
Marc2
Etalon
Etalon

Messages: 1816
Inscription: 30 Oct 2007 00:45

Re: Rénovation maison, installation TNT ?

Messagepar julien74 » 13 Mar 2019 23:06

Bonsoir, :Couc:

Tu es en Isère? :wink:
Tu es sur quelle commune?
Ton antenne devra pointer vers quel émetteur TNT?
Avatar de l’utilisateur
julien74
Brigades du Tigre
Brigades du Tigre

Messages: 57862
Inscription: 12 Avr 2006 18:50
Localisation: Le Sappey (Haute-Savoie)

Re: Rénovation maison, installation TNT ?

Messagepar bernard7715 » 14 Mar 2019 01:09

Combien de prises murales comptes tu installer :?:

kiki37 a écrit:prends plutôt du 17PATC pour l'extérieur et du 17VATC pour l'intérieur
+1 . C'est se créer des problèmes a passer du 15VATC dans les goulottes, en plus d’être plus gros il est plus rigide que le 17VATC
Pas vraiment utile d'installer du 15VATC au lieu du 17VATC dans une maison ou le gain ne sera au maximum de 0,2 a 0,3db pour la prise la plus éloignée de l'antenne ou du preampli. C'est dire négligeable.
Combs la ville 77380-al 85m - antenne dans les combles-30km de la Tour Eiffel.
Cantal-Malbo15230-alt.1115m - Lambda9- émetteurs reçus: Labastide du Haumont a 53km, Truc de Fortunio a 70km, le Pic du midi a 310km.

Modérateur des forums TVNT
Avatar de l’utilisateur
bernard7715
Administrateur
Administrateur

Messages: 18167
Inscription: 14 Jan 2009 03:51
Localisation: combs la ville

Re: Rénovation maison, installation TNT ?

Messagepar Gary38 » 14 Mar 2019 08:17

Merci pour votre accueil et vos réponses. :)

Ci-dessous des informations complémentaires.

Commune : Bourg-de-Péage
Émetteur TNT : LYON MONT PILAT

Je compte installer 2 prises TV, par contre je me demande, s’ il ne serait pas judicieux
de prendre un modèle Prise TV-FM-SAT :
https://www.legrand.fr/catalogue/prise/ ... iane-blanc

Cependant cette prise ne semble pas « Classe A compatible 4G Lte ».

J’ai bien pris note pour le câble, 17PATC pour l'extérieur et du 17VATC pour l'intérieur,
de ce fait y-a-t’il un changement au niveau du connecteur ?
Gary38

Messages: 7
Inscription: 13 Mar 2019 18:04

Re: Rénovation maison, installation TNT ?

Messagepar bernard7715 » 14 Mar 2019 10:20

Pour 2 prise murale tu n'as pas besoin de multiswitch.

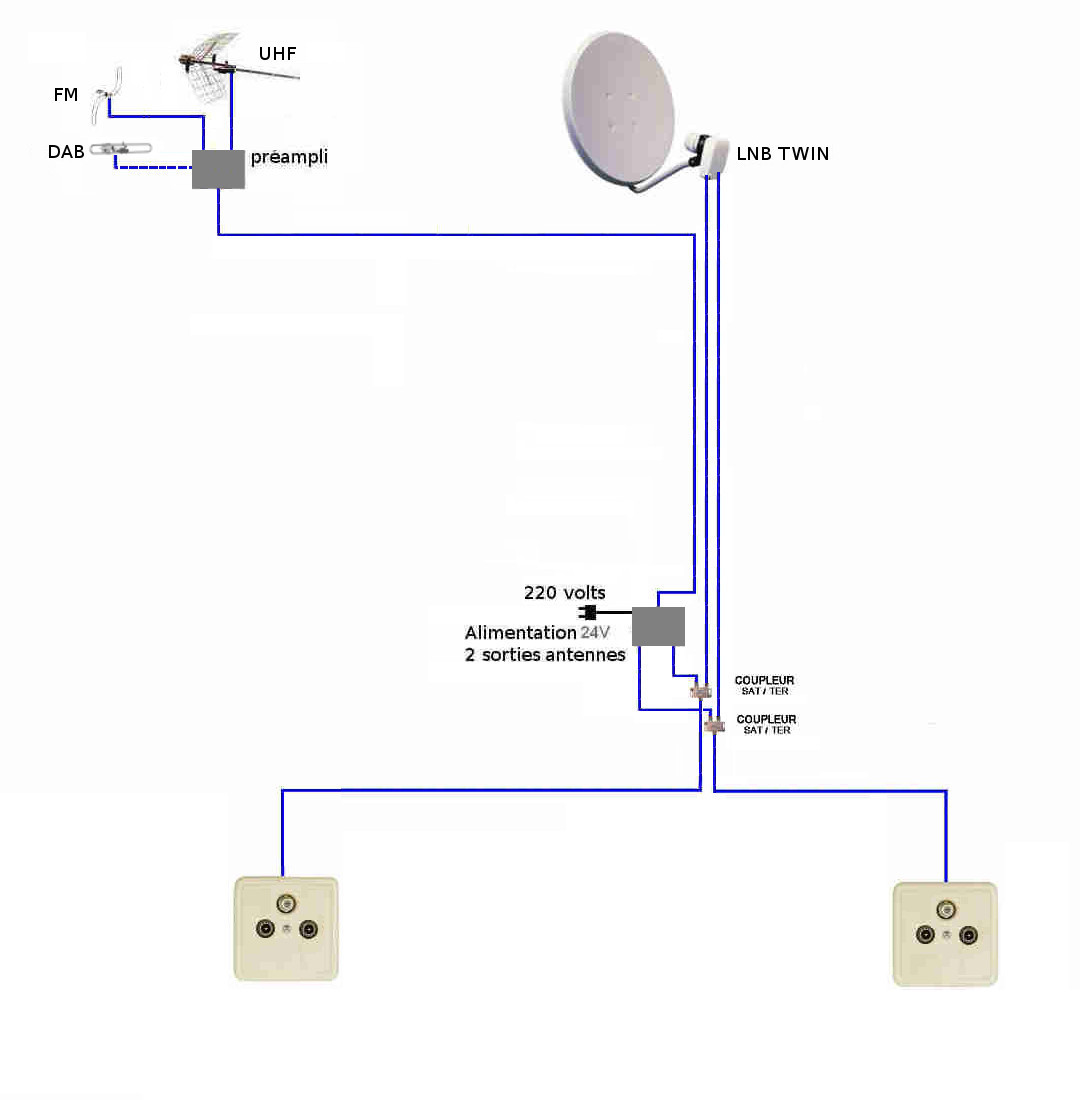

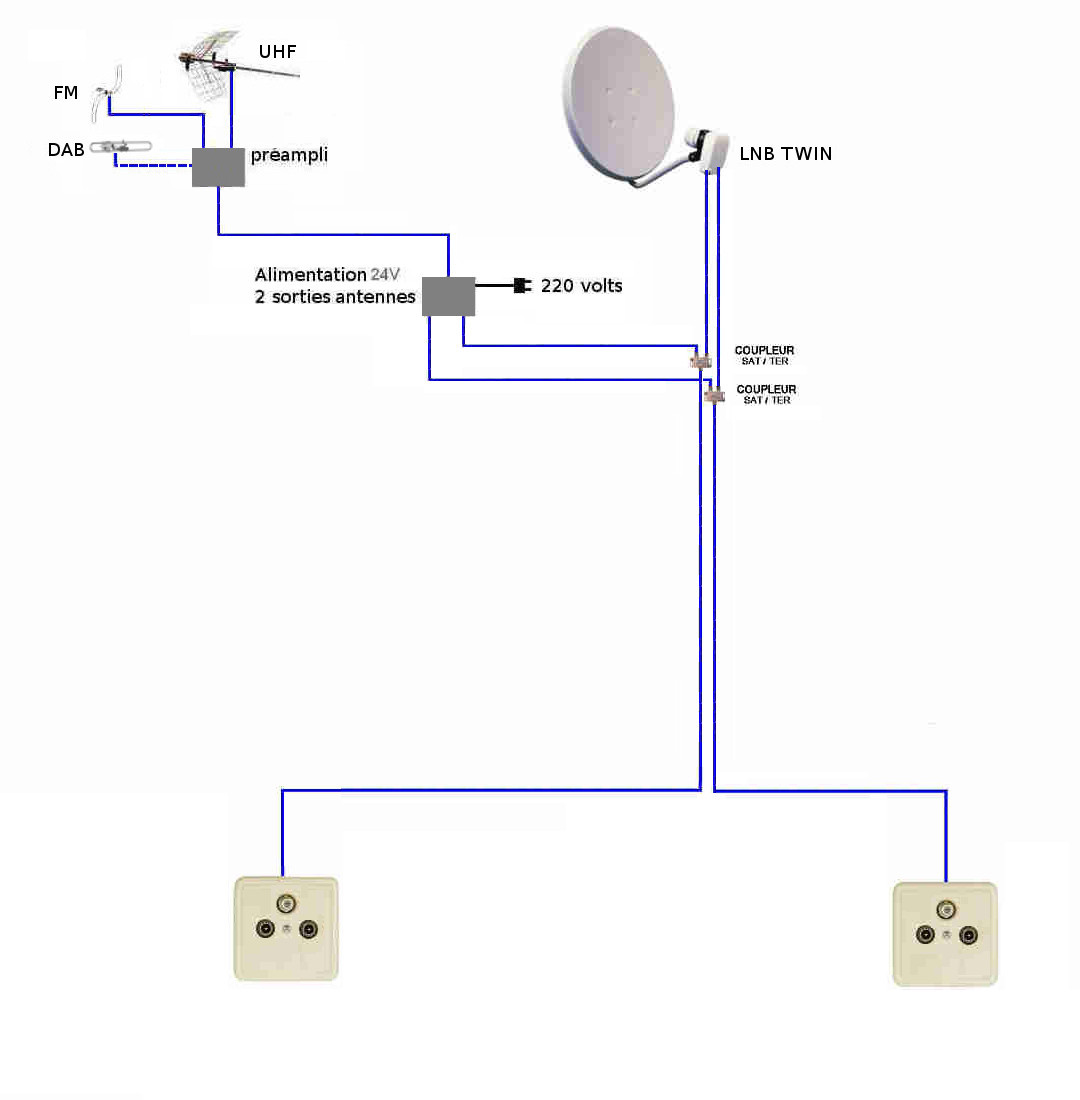

Ton instalation devrais ressembler a un de ces schémas.

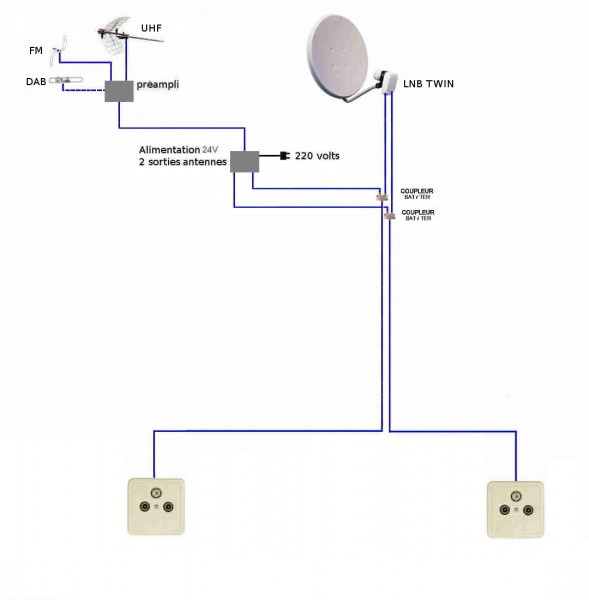

preampli  2 PRISE sat 1.jpg


ou

preampli  2 PRISE sat 1-2.jpg




:arrow: Antenne UHF
https://www.2galli.fr/uhf-tri-nappe,fr,3,232.cfm

:arrow: Antenne FM
https://www.2galli.fr/antenne-fm-en-s-2 ... ,FM216.cfm


:arrow: Préampli FM/UHF
https://www.2galli.fr/preampli-uhf-fm-o ... SA2UFM.cfm

Ou un preampli UHF/VHF/FM si tu ajoute une antenne RNT( DAB+)

:arrow: Antenne RNT( DAB+)
https://www.2galli.fr/antenne-dab-fuba- ... 4,DAB1.cfm


:arrow: Alimentation preampli
https://www.2galli.fr/telealim-terra-12 ... I008_c.cfm

:arrow: 2 coupleurs sat/terrestre
https://www.2galli.fr/coupleur-decouple ... XTVSAT.cfm

:arrow: 2 prises murale TV/SAT/FM sans plastron
https://www.2galli.fr/prise-tv-sat-fm-a ... ,ASE5F.cfm
:arrow: Kit plastron universel
https://www.2galli.fr/kit-plastron-pour ... 4,AMRU.cfm

https://www.2galli.fr/kit-plastron-pour ... 4,AMRU.cfm

ou https://www.2galli.fr/pris-tv-sat-fm-av ... ASTROG.cfm


:arrow: 1 LNB TWIN
https://www.2galli.fr/lnb-twin-universe ... r,3,60.cfm

Plus le coaxial VATC17 et 15 fiches F
Combs la ville 77380-al 85m - antenne dans les combles-30km de la Tour Eiffel.
Cantal-Malbo15230-alt.1115m - Lambda9- émetteurs reçus: Labastide du Haumont a 53km, Truc de Fortunio a 70km, le Pic du midi a 310km.

Modérateur des forums TVNT
Avatar de l’utilisateur
bernard7715
Administrateur
Administrateur

Messages: 18167
Inscription: 14 Jan 2009 03:51
Localisation: combs la ville

Re: Rénovation maison, installation TNT ?

Messagepar Marc2 » 14 Mar 2019 12:33

Je radote : ne mettre un préamplificateur que si c'est vraiment nécessaire. À 60 km du Pilat avec une antenne correcte, pour deux prises ça ne me paraît pas évident.
Avatar de l’utilisateur
Marc2
Etalon
Etalon

Messages: 1816
Inscription: 30 Oct 2007 00:45

Re: Rénovation maison, installation TNT ?

Messagepar Gary38 » 14 Mar 2019 15:49

Encore merci à tous pour votre participation à cette discussion. :)
Merci Bernard 7715, pour avoir pris le temps de réaliser des schémas.
Les solutions présentées correspondent parfaitement à mes attentes.

Mais après mûre réflexion, je n’aurai pas besoin de la fm.

Concernant le pré-ampli, je ne sais pas quoi dire…
Son installation n’apporterait rien de plus ? même à l’avenir ?

C’est bien noté pour le 17PATC pour l'extérieur et le 17VATC pour l'intérieur,
ainsi que les 15 fiches F en 7 mm ou 7.5 mm ?


Si je fais un récapitulatif :

Antenne UHF
https://www.2galli.fr/uhf-tri-nappe,fr,3,232.cfm

Préampli FM/UHF (?)
https://www.2galli.fr/preampli-uhf-fm-o ... SA2UFM.cfm

Alimentation preampli
https://www.2galli.fr/telealim-terra-12 ... I008_c.cfm

2 coupleurs sat/terrestre
https://www.2galli.fr/coupleur-decouple ... XTVSAT.cfm

Prise TV/SAT/FM
https://www.2galli.fr/pris-tv-sat-fm-av ... ASTROG.cfm

1 LNB TWIN
https://www.2galli.fr/lnb-twin-universe ... r,3,60.cfm

17PATC pour l'extérieur
https://www.2galli.fr/cable-coaxial-17p ... 100164.cfm

17VATC pour l'intérieur
https://www.2galli.fr/cable-coaxial-17v ... 100165.cfm

15 fiches F (?)
https://www.2galli.fr/connecteur-f-a-co ... NFC15_.cfm
Gary38

Messages: 7
Inscription: 13 Mar 2019 18:04

Re: Rénovation maison, installation TNT ?

Messagepar kiki37 » 14 Mar 2019 16:04

Si tu n'as pas besoin d'entrée FM, ce kit préampli avec alimentation fera très bien le job
:arrow: https://www.2galli.fr/kit-preampli-alim-24v-wisi-vm8351,fr,4,VM7351.cfm

pour les fiches"F" leur Ø doit être égal à celui du câble
