Souvent c'est ce circuit qui est en cause, en général il se "volatilise" ...
Il y a 2 ou 3 familles de circuits de ce genre (avec plusieurs modèles selon la puissance), incompatibles entre elles et pas faciles à trouver (d'autant moins que la référence du circuit explosé n'est plus lisible
).En réparant plusieurs de ces appareils, je me suis rendu compte que, s'ils ont une sortie HDMI, la seule alimentation vraiment indispensable était le +5V car toutes les tensions "vitales" (3.3V, 1.8V, 1.2V) sont fabriquées à partir du +5V.
Les autres alimentations (souvent +12V et -12V) ne servent en fait qu'à alimenter le DAC audio et la commutation lente péritel.
Une solution simple et peu coûteuse pour les remettre en service est d'utiliser une alimentation externe régulée fournissant du 5V avec un courant d'au moins 1,5A.
Ce type d'alimentation est très courant pour alimenter divers périphériques informatiques, et si on n'en n'a pas une disponible on peut en trouver pour quelques euros dans les vide-greniers ou marchés aux puces ...
Le point de départ du +5V général est presque toujours la cathode d'une grosse diode facile à repérer.
Il suffit d'appliquer le +5V d'une alimentation externe sur la cathode de la diode (matérialisée par un trait) et le - à la masse générale, et c'est reparti.
Si on n'a pas besoin de la sortie audio analogique, on peut utiliser l'appareil de cette manière.

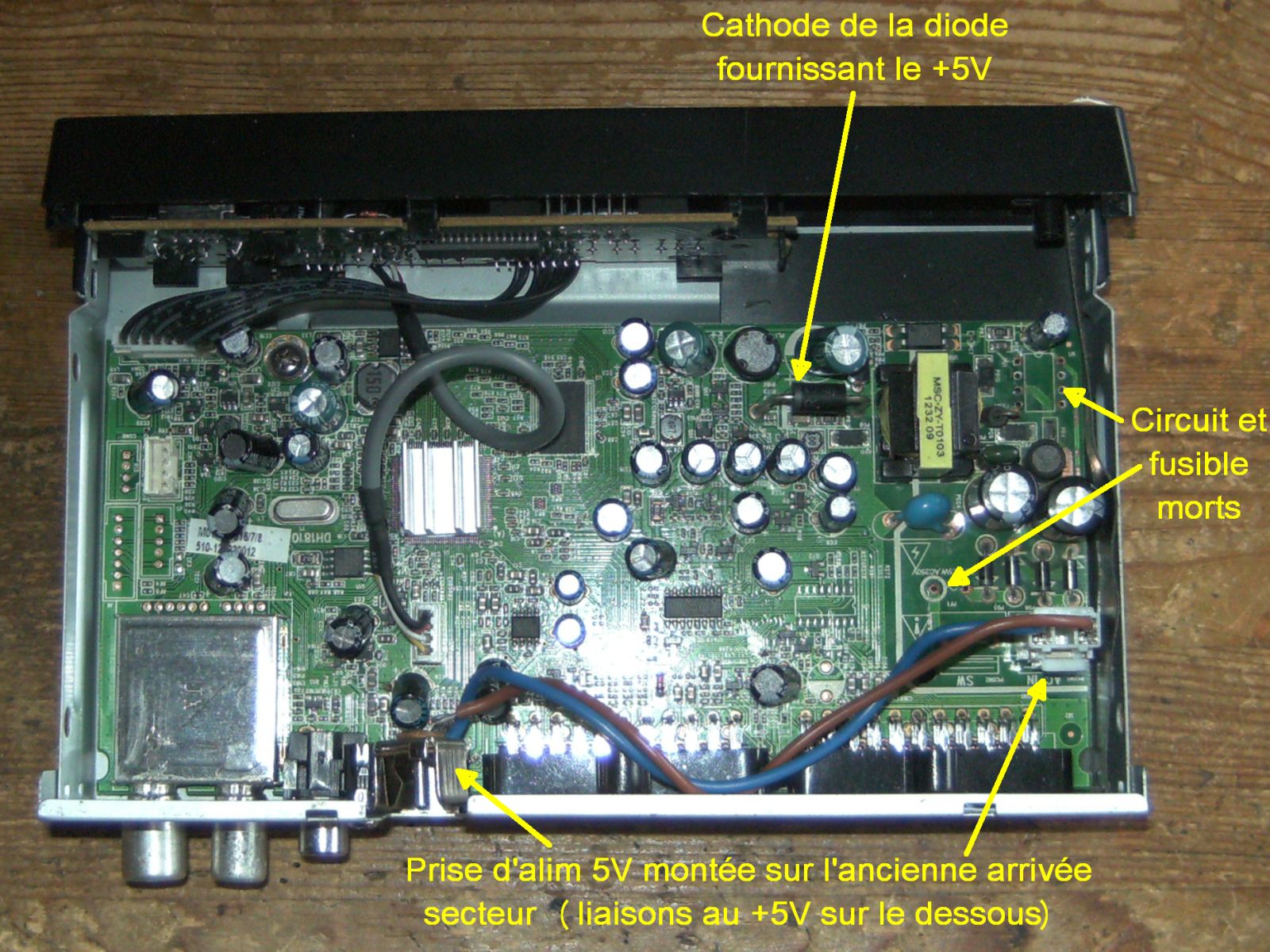

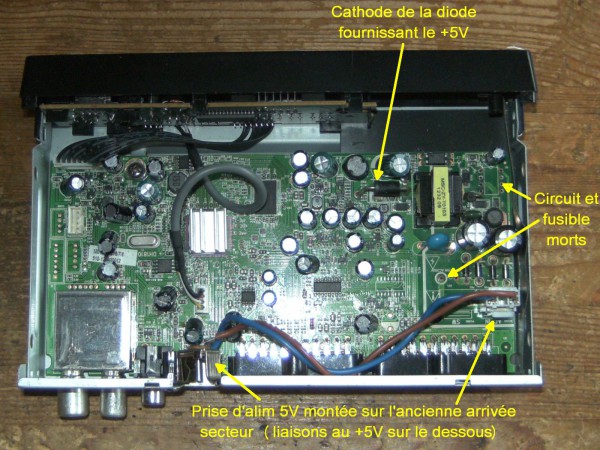

Exemple avec un appareil Listo TNTHD-916 (sur cet appareil, seuls le circuit et la résistance fusible sont morts):
Si on veut faire une réparation "dans les règles", il faut remplacer tous les composants défectueux (fusible, diodes, chimiques ...) et trouver le bon circuit pour remplacer celui qui est mort. Avec le risque qu'il pète de nouveau si on a oublié un composant mort ...
Une autre panne d'alimentation moins grave (provoquée par la mise en cc d'un chimique du secteur redressé) est la mort du fusible et des diodes du pont redresseur (souvent seulement 2 sur les 4), sans autre dommage collatéral.
J'ai déjà réparé plusieurs appareils qui n'avaient que ce problème.
NB: c'est la même chose sur les lecteurs DVD de base à quatre sous.
)
