Restauration antenne râteau WISI

Messagepar Frederb44 » 09 Oct 2021 11:17

Bonjour à tous nouveau sur ce forum j’aurais besoin d’aide au niveau de mon antenne et de la réception tnt ,j’ai parcouru le forum pour trouver quelques réponses à mes questions mais vraiment pas évident quand on part de zéro c’est pourquoi j’aurais bien besoin d’un coup de main svp,alors voilà mon souci plus de signal sur mes 3 tv heureusement celle du salon branchée sur la box tv orange donc là ça fonctionne .L’antenne est sur le toit ,l’alim du préampli et répartiteur se trouvent dans les combles perdus ,je monte donc voir au niveau de l’alim et plus rien,test multimètre transfo hs ,nous envisagions de déplacer l’antenne car très mal placée (au dessus du fil à linge )emplacement du fil à linge pas très judicieux mais pas vraiment d’autre endroit pour lui bref vous comprendrez bien que nous aimons les oiseaux autant qu’eux aiment les antennes mais je crois que je vais capituler j’aimerai du coup placer mon antenne dans les combles (à voir) je regarde pour acheter une antenne neuve car la mienne à quand même 13 ans donc je regarde du côté des antennes plates pour les combles,hier ramonage de cheminée j’en profite pour descendre mon antenne et une fois déposée je découvre qu’ils’agit d’une WISI je crois EB677 donc pas si mal sauf que nous étions embêté assez souvent par des interférences et bloquage d’image j’aimerai pouvoir restaurer cette antenne et peut être essayer dans les combles mais il y’a du boulot le temps ayant fait son œuvre .Nous habitons à Erbray ,l’émetteur se trouve à haute goulaine à environ 50 km.Merci d’avance aux âmes charitables qui voudront bien m’aider.
Frederb44

Messages: 9
Inscription: 08 Oct 2021 18:09

Re: Restauration antenne râteau WISI

Messagepar marceljack » 09 Oct 2021 12:42

Bonjour Frederb44 et bienvenue sur le forum.
J'avoue que je ne comprends pas bien comment était placée ton excellente antenne Wisi, as-tu une photo ?
Si ça ne fonctionnait pas bien en extérieur, ça fonctionnera encore moins bien dans les combles, surtout quand le toit sera humide.
Si c'est l'alim de ton préampli qui est HS, c'est normal que ça ne fonctionne plus car un préampli non alimenté atténue au lieu d'amplifier.
Il suffit donc à mon avis re remplacer cette alim (ou l'ensemble alim+ préampli) pour que ça fonctionne de nouveau.
Celui-ci devrait faire l'affaire:
https://www.2galli.fr/kit-preampli-alim ... 2x34502455

Un petit retour à la ligne de temps en temps rend la lecture plus facile. :wink:
Modérateur des forums tvnt.net

Installation TNT: Paris: VTU50 collective 21-60 / Royan: Lambda 9 + préampli
TV HD: Thomson FE9234B, Philips 39PFL3807, Acer AT2356,
PC: Pinnacle PCTV310i & 310e, Technaxx DVB-S3, Techgear Diversity Stick, Terratec TStick+
marceljack
Brigades du Tigre
Brigades du Tigre

Messages: 22758
Inscription: 06 Oct 2005 17:59
Localisation: 75019 PARIS

Re: Restauration antenne râteau WISI

Messagepar kiki37 » 09 Oct 2021 12:59

Frederb44 a écrit: je regarde du côté des antennes plates pour les combles,

Bonjour
Surtout pas ce type d'antenne
une antenne plate de ce genre c'est de la cochonnerie ! :evil:
c'est de la daube avec à l'intérieur un simple bout de fil ou un circuit imprimé avec un préampli qui fait ce qu'il peut à l'instar de cette antenne
Ce genre d"antenne" ne fonctionne qu'en proximité immédiate d'un émetteur

Pour le grenier, mieux vaut une antenne "Panneau" comme celle-ci , mais comme le dit marceljack, si tu avais de problèmes de réception avec une EB677 à l'extérieur, ce sera pire dans les combles
Mieux vaut remplacer ton alimentation d'amplificateur ou même carrément le préampli avec ce kit
:arrow: https://www.2galli.fr/kit-preampli-alim ... 2x34502455

"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)

modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 37215
Inscription: 03 Nov 2014 10:30

Re: Restauration antenne râteau WISI

Messagepar jpr » 09 Oct 2021 13:15

Bonjour,

Apres recherche , la reception semble difficile , l emetteur recommandé est Nantes Hte Goulaine dans le 190° .

Il faut une bonne antenne .
: Parler beaucoup est une chose, parler à bon escient en est une autre. Sophocle .
Avatar de l’utilisateur
jpr
Maître des airs
Maître des airs

Messages: 861
Inscription: 13 Nov 2012 17:08
Localisation: Saint Martin le Vinoux 38950

Re: Restauration antenne râteau WISI

Messagepar julien74 » 09 Oct 2021 13:59

Bonjour, :Couc:

En effet tu es très loin de l'émetteur de Nantes, donc il ne faut surtout pas une antenne plate. :wink:
Avec une antenne plate tu ne capteras rien du tout.
Aussi loin de Nantes il te faut une vraie longue antenne râteau extérieure comme ta Wisi.

Je ne sais pas si en pointant ton antenne vers un autre émetteur TNT régional tu aurais une meilleure réception?
De mémoire de passage il y a longtemps vers Erbray sur la route des vacances en Bretagne (la route Angers-Vannes en passant par Redon) il me semble bien que c'était l'émetteur de Nantes qui était le mieux reçu, c'est du moins ce que j'avais constaté en TV analogique.
Aux alentours de Redon c'est l'émetteur de Rennes St Pern que l'on capte mais je ne sais pas si il est reçu encore jusqu'à Erbray, je ne pense pas.
Pour l'émetteur d'Angers Rochefort sur Loire ça ne me semble pas possible car il n'est pas assez puissant.
Je ne sais pas si l'émetteur du Mans Mayet est encore reçu à Erbray? Si c'est le cas il y aura sans doute des problèmes pour recevoir le multiplex R7 de Mayet qui est moins puissant que les autres.

Sur Street View en tous cas toutes les antennes d'Erbray sont tournées vers Nantes.

Si JMJ3 passe sur ce fil il pourra nous en dire plus... :D
Avatar de l’utilisateur
julien74
Brigades du Tigre
Brigades du Tigre

Messages: 65999
Inscription: 12 Avr 2006 17:50
Localisation: Le Sappey (Haute-Savoie)

Re: Restauration antenne râteau WISI

Messagepar Frederb44 » 09 Oct 2021 14:20

Merci pour vos réponses j’ai un peu de mal à m’habituer au fonctionnement du site je n’arrive pas à insérer des photos,pièce jointe tris grosse ,j’ai acheté mon alim 24 v il faut maintenant que je Neto’s les connexions sur l’antennes qui sont bien oxydées et aussi les connexions sur le préampli je ne sais pas s’il y’a des filtres incorporés sur cette antenne ?
Frederb44

Messages: 9
Inscription: 08 Oct 2021 18:09

Re: Restauration antenne râteau WISI

Messagepar kiki37 » 09 Oct 2021 14:34

Frederb44 a écrit:je n’arrive pas à insérer des photos,pièce jointe tris grosse ,

:arrow: joindre-des-images-et-miniatures-t24274.html#p662821

Frederb44 a écrit:je ne sais pas s’il y’a des filtres incorporés sur cette antenne ?


si c'est bien une EB677, elle est "filtrée"
:arrow: https://www.wisi-france.fr/uploads/EB%2 ... LTE_v3.pdf

Antenne TNT canaux 21 - 48
Adaptée pour limiter les interférences LTE sur votre TV
Gain 15,5 dB
Consttuée de 41 éléments de haute qualité Alu.
Pour une récepton DVB-T optmale
Connexion de type F
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)

modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 37215
Inscription: 03 Nov 2014 10:30

Re: Restauration antenne râteau WISI

Messagepar bernard7715 » 09 Oct 2021 18:49

kiki37 a écrit:si c'est bien une EB677
Si l'antenne a 13 ans, c'est dire installé en 2008 les antennes n'étaient pas encore filtré. L'antenne de Frederb44 doit être une EB66.

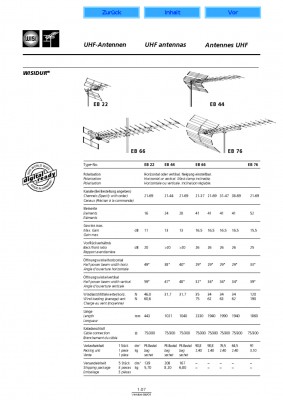

Dans le topic des wisi en 2012 on a un tableau des antennes commercialisé à cette epoque
modérateur des forums TVNT

Combs la ville 77380 a 30km de la Tour Eiffel et 50km de Sens Gisy-les-Nobles, antenne dans les combles.
Auvergne, Malbo: réception TNT Labastide du Haumont, le PIc du midi(+350km), Saint-Flour- Vabres, Sainte-Geneviève-sur-Argences, Millau - Lévézou.
Avatar de l’utilisateur
bernard7715
Administrateur
Administrateur

Messages: 23085
Inscription: 14 Jan 2009 02:51
Localisation: combs la ville

Re: Restauration antenne râteau WISI

Messagepar Frederb44 » 10 Oct 2021 09:28

Bonjour,

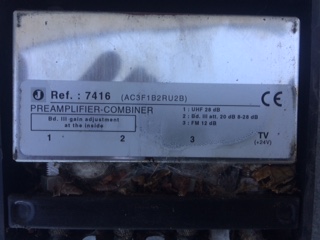

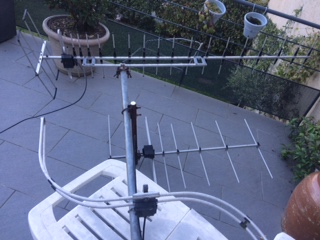

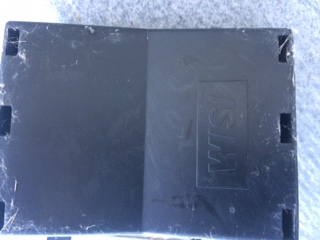

Voici quelques photos de mon antenne
Fichiers joints
Frederb44

Messages: 9
Inscription: 08 Oct 2021 18:09

Re: Restauration antenne râteau WISI

Messagepar Frederb44 » 10 Oct 2021 09:32

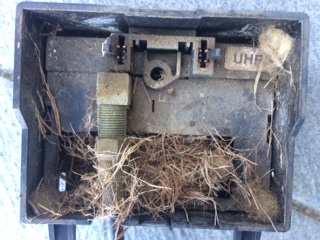

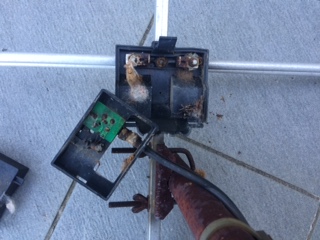

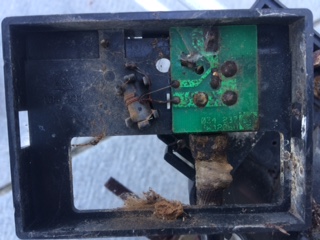

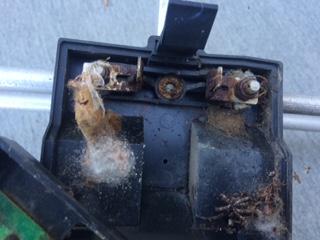

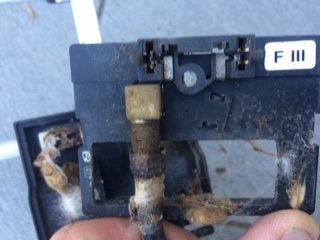

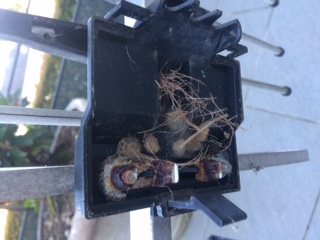

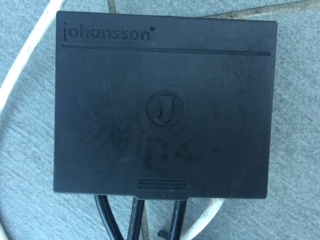

En voici d'autres. On voit bien la rouille s'est installée. Je dois nettoyer tout ça, donc pas mal de travail à prévoir. je compte supprimer l'antenne radio et BD3 qui ne servent pas. J'aurais voulu savoir si mon antenne est filtrée et si elle n'y est pas que me conseillez-vous de mettre?
Merci d'avance pour votre aide,
Fred
Fichiers joints
