Sauvée de la déchetterie

Différents standards (PAL, SECAM, NTSC), histoire et évolution de la TV analogique...

Re: Sauvée de la déchetterie

Messagepar Mannix54 » 16 Nov 2019 21:15

bernard7715 a écrit:
Mannix54 a écrit:On parle bien d'une touche "AV" dédiée à 100% (et non partagée avec une chaîne de TV) ?

Sur les tv du groupe Phillips je n'ai pas souvenance de touche AV dédiée à 100%.


La touche "0" sur la télécommande de ce modèle servait de touche "AV" pour commuter sur la péritel, d'après le descriptif texte :
http://www.marcelstvmuseum.com/philips% ... der44.html
Avatar de l’utilisateur
Mannix54
Etalon
Etalon

Messages: 1136
Inscription: 18 Oct 2007 09:21

Re: Sauvée de la déchetterie

Messagepar kiki37 » 16 Nov 2019 21:16

Mannix54 a écrit:On parle bien d'une touche "AV" dédiée à 100% (et non partagée avec une chaîne de TV) ?

En gros il ne faut pas que cette touche péritel soit une touche batarde "7/VCR" ou "8/VCR", mais bien une touche à part, qui est en dehors des touches "1 à 8" sur le panneau de commande.

En cliquant sur cette touche "AV" on doit alors avoir la mention "AV" sur l'afficheur LCD en façade du TV, avec le TV qui se commute immédiatement sur la péritel.

Non, mais cette touche n'avait rien de "bâtarde", lorsque elle était commutée en AV, elle était 100 % audiovisuelle; quant à l'affichage, plusieurs téléviseurs de ces années là (1980) en étaient démunis. Pour ceux à affichage à 1 seul chiffre, pas de "AV" bien sur, pour ceux à affichage à 2 chiffres, ma mémoire me fait défaut :( .
Mais effectivement une touche exclusivement "AV" n'est apparue que bien plus tard avec les télécommandes et la disparition des claviers mécaniques (ou "digitaux")
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)

modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 29052
Inscription: 03 Nov 2014 11:30

Re: Sauvée de la déchetterie

Messagepar Mannix54 » 16 Nov 2019 21:24

kiki37 a écrit:Non, mais cette touche n'avait rien de "bâtarde", lorsque elle était commutée en AV, elle était 100 % audiovisuelle; quant à l'affichage, plusieurs téléviseurs de ces années là (1980) en étaient démunis.


par batarde je veux dire "touche 7/VCR pouvant être configurée en 2 modes : mode affichage péritel et mode réception chaine VHF-UHF", via par exemple le déplacement d'un cavalier dans le tiroir de réglage des chaines,

si je comprends bien ce que tu dis : cette touche "7/VCR" sur ces TV philips du début des années 80 ne pouvait pas être configurée en mode "reception chaine de TV VHF-UHF" par l'utilisateur ?
Avatar de l’utilisateur
Mannix54
Etalon
Etalon

Messages: 1136
Inscription: 18 Oct 2007 09:21

Re: Sauvée de la déchetterie

Messagepar nono 63 » 17 Nov 2019 01:54

Explications sur l'arrière de la trappe des réglages :


Sur les présélections 6 & 7 , il est possible d'avoir les VHF I & III , les UHF avec CAF et l'AV . :wink:
TNT sur le Puy-de-Dôme et le puy St Romain en SFN !
TV d'Orange par la fibre .
Fransat et TNTSat également !
Avatar de l’utilisateur
nono 63
Etalon
Etalon

Messages: 1939
Inscription: 16 Déc 2008 12:21
Localisation: Puy-de-Dôme (63)

Re: Sauvée de la déchetterie

Messagepar marceljack » 17 Nov 2019 11:05

nono 63 a écrit:Sur les présélections 6 & 7 , il est possible d'avoir les VHF I & III , les UHF avec CAF et l'AV . :wink:
Au temps pour moi, je pensais que la position AV se faisait à la place de la bande I mais en fait c'est à la place de la position "sans CAF"...
Par contre il est étrange que la touche 8 ne puisse recevoir que la bande UHF et qu'il y ait deux touches programmables en AV à partir du moment où il n'y avait qu'une seule entrée AV (la péritel), à moins qu'une des deux touches ne force le mode RVB ...
C'était même assez idiot car si on programmait les touches 6 et 7 en AV on ne pouvait plus recevoir que 6 programmes en "antenne", et en mettant le 6 ème sur la touche 8.
Difficile à comprendre pourquoi ce n'est pas la touche 8 (et elle seule) qui a été utilisée pour la position AV ...
Il doit y avoir une sombre raison historique datant de l'époque du 819 / 625 lignes ...

Enfin ce TV date visiblement d'avant la numérotation définitive des canaux VHF "nouvelle norme" (c'est à dire du temps où l'abandon de la bande I pour la TV avait été envisagé).

bernard7715 a écrit:
Mannix54 a écrit:On parle bien d'une touche "AV" dédiée à 100% (et non partagée avec une chaîne de TV) ?
Sur les tv du groupe Phillips je n'ai pas souvenance de touche AV dédiée à 100%
En fait ni sur les autres marques.
Les touches AV dédiées ne sont apparues que plus tard sur les appareils à commutation électronique des programmes et télécommande.
Modérateur des forums tvnt.net

Installation TNT: Paris: VTU50 collective 21-60 / Royan: Lambda 9 + préampli
TV HD: Thomson FE9234B, Philips 39PFL3807, Acer AT2356,
PC: Pinnacle PCTV310i & 310e, Technaxx DVB-S3, Techgear Diversity Stick, Terratec TStick+
marceljack
Brigades du Tigre
Brigades du Tigre

Messages: 21527
Inscription: 06 Oct 2005 18:59
Localisation: 75019 PARIS

Re: Sauvée de la déchetterie

Messagepar kiki37 » 17 Nov 2019 15:53

marceljack a écrit:Difficile à comprendre pourquoi ce n'est pas la touche 8 (et elle seule) qui a été utilisée pour la position AV ...
Il doit y avoir une sombre raison historique datant de l'époque du 819 / 625 lignes ...

Effectivement, avant l'apparition de la péritel, les touches 1 et 7 étaient réservées au 819 lignes (chassis TVC7 et TVC8 AN)
(N.B Schneider venait d'être repris par Philips/Radiola et avait cru bon de renommer les châssis avec sa propre nomenclature, d'où le "chassis 310" :!: )
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)

modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 29052
Inscription: 03 Nov 2014 11:30

Re: Sauvée de la déchetterie

Messagepar Mannix54 » 17 Nov 2019 19:57

marceljack a écrit:Par contre il est étrange que la touche 8 ne puisse recevoir que la bande UHF et qu'il y ait deux touches programmables en AV à partir du moment où il n'y avait qu'une seule entrée AV (la péritel), à moins qu'une des deux touches ne force le mode RVB ...
C'était même assez idiot car si on programmait les touches 6 et 7 en AV on ne pouvait plus recevoir que 6 programmes en "antenne", et en mettant le 6 ème sur la touche 8.
Difficile à comprendre pourquoi ce n'est pas la touche 8 (et elle seule) qui a été utilisée pour la position AV ...
Il doit y avoir une sombre raison historique datant de l'époque du 819 / 625 lignes ...


ce qui est bizarre c'est que les ingénieurs de ces TV philips/radiola se soient mis à pondre ce genre d'usine à gaz en terme de panneau de commande, ce concept de touche 7/VCR, avec le cavalier (caché dans un tiroir/compartiment) à déplacer pour activer la péritel ce n'est pas vraiment ergonomique pour l'utilisateur lambda, ça fait un peu bricolage de dernière minute pour être conforme avec la réglementation de la péritel obligatoire,

avec les technologies de l'époque il était sans doute déjà possible de créer une véritable touche dédiée "péritel", placée avant la touche "1", ce qui aurait permis de mémoriser les 6 chaines (et RTL télévision en position 7 pour les frontaliers du nord-est), tout en profitant de la péritel via la touche "0/AV",

il y a peut-être eu une volonté d'économies de bout de chandelle

marceljack a écrit:Les touches AV dédiées ne sont apparues que plus tard sur les appareils à commutation électronique des programmes et télécommande.


chez les fabricants étrangers de TV (allemands, europe du nord) ils avaient déjà des modèles à commutation électronique vers la fin des années 70, mais la péritel n'est venue que bien plus tard dans ces pays,

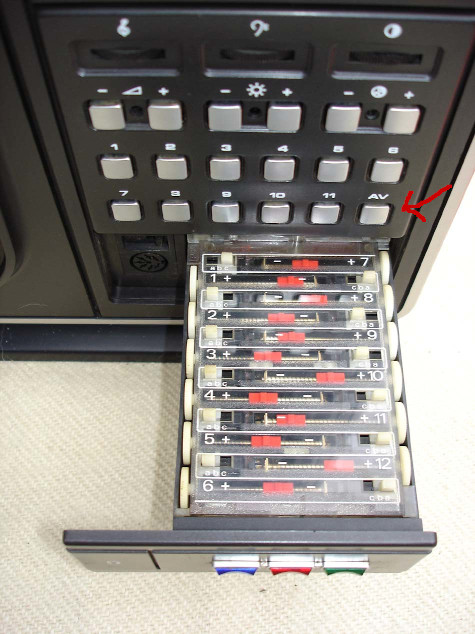

sur un TV philips de 1979 pal à chassis K12 il y a eu une touche AV, mais je ne vois pas d'entrée vidéo à l'arrière du TV :



http://www.marcelstvmuseum.com/philips% ... aal01.html
Dernière édition par Mannix54 le 17 Nov 2019 20:19, édité 2 fois.
Avatar de l’utilisateur
Mannix54
Etalon
Etalon

Messages: 1136
Inscription: 18 Oct 2007 09:21

Re: Sauvée de la déchetterie

Messagepar Mannix54 » 17 Nov 2019 20:09

Avatar de l’utilisateur
Mannix54
Etalon
Etalon

Messages: 1136
Inscription: 18 Oct 2007 09:21

Re: Sauvée de la déchetterie

Messagepar kiki37 » 17 Nov 2019 20:40

Mannix54 a écrit:ce qui est bizarre c'est que les ingénieurs de ces TV philips/radiola se soient mis à pondre ce genre d'usine à gaz en terme de panneau de commande, ce concept de touche 7/VCR, avec le cavalier (caché dans un tiroir/compartiment) à déplacer pour activer la péritel ce n'est pas vraiment ergonomique pour l'utilisateur lambda

Certes, mais les appareils avec péritel étaient relativement rares à l'époque et la plupart envoyaient la commutation automatique par la prise péritel rendant inutile la manipulation du cavalier.
à l'époque, il n'y avait que 6 chaînes et en touche 7 on y réglait le canal de sortie du magnétoscope (beaucoup n'avaient pas de péritel à l'époque) et cette touche 7 permettait en même temps l'action sur les bases de temps (voir explication de marceljack plus haut)
Mannix54 a écrit:avec les technologies de l'époque il était sans doute déjà possible de créer une véritable touche dédiée "péritel", placée avant la touche "1", ce qui aurait permis de mémoriser les 6 chaines (et RTL télévision en position 7 pour les frontaliers du nord-est), tout en profitant de la péritel via la touche "0/AV",

Ces téléviseurs à 8 chaines n'étaient pas destinés à recevoir les émissions des émetteurs voisins.
Les frontaliers achetaient plutôt des multistandards auxquels tu fait allusion à la fin de ton post :wink:
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)

modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 29052
Inscription: 03 Nov 2014 11:30

Re: Sauvée de la déchetterie

Messagepar Mannix54 » 17 Nov 2019 21:41

Oui mais pour le cas de RTL Télévision la chaine émettait en Secam-L à destination de la France, ce qui fait qu'un habitant du nord-est pouvait recevoir la chaine avec un TV mono-standard classique (canal 21 UHF),

cet habitant du nord-est se retrouvait donc avec 4 chaines à mémoriser sur son TV, puis 5 avec l'arrivée de canal+, et enfin 7 lorsque la 5 et la 6 sont arrivées en 1986 (ce qui pose problème pour celui qui avait encore un poste de télé noir et blanc, qui possède souvent que 6 touches de présélection).
