Un support multi LNB économique

Messagepar marceljack » 20 Aoû 2014 12:29

Il n'est pas toujours facile de trouver de support multi LNB, et c'est souvent cher pour ce que c'est.
Aujourd'hui, il est facile d'en réaliser un soi-même au moyen de certains colliers plastique (pas tous) destinés à fixer les tuyaux PVC de diamètre 40 mm.
En effet, le diamètre du col de la plupart des LNB actuels est aussi de 40 mm.
J'ai trouvé ces colliers de marque Wavin chez M. Bricolage (prix 0,75€ pièce)

Pour réaliser le support, il faut remplacer l'écrou d'origine (11mm à filetage non ISO) du collier par un écrou de 10 mm pour vis de 6 mm, ce qui est très facile et fixer les colliers sur une tige métallique ou plastique plate dans laquelle on réalise des trous avec l'écart adéquat (réglable si l'on rend un des trous oblong pour pouvoir faire glisser le collier sur la tige).

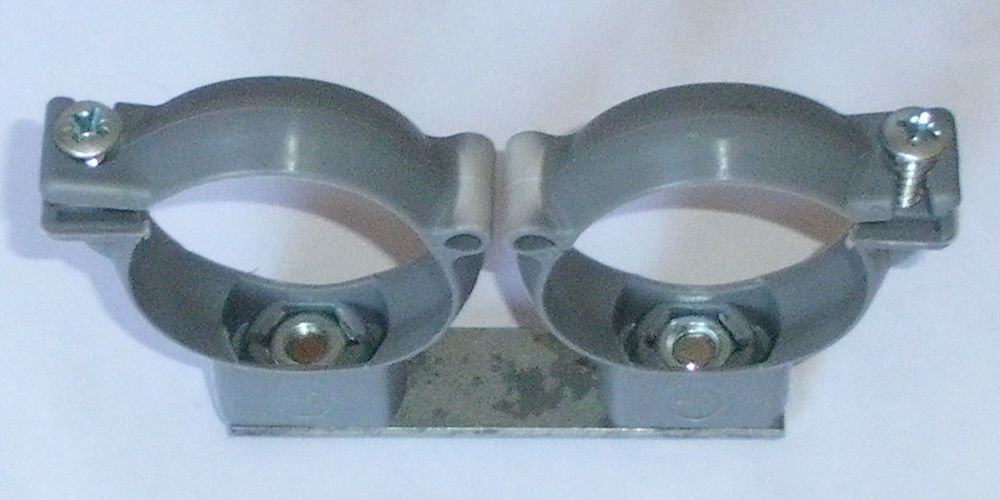

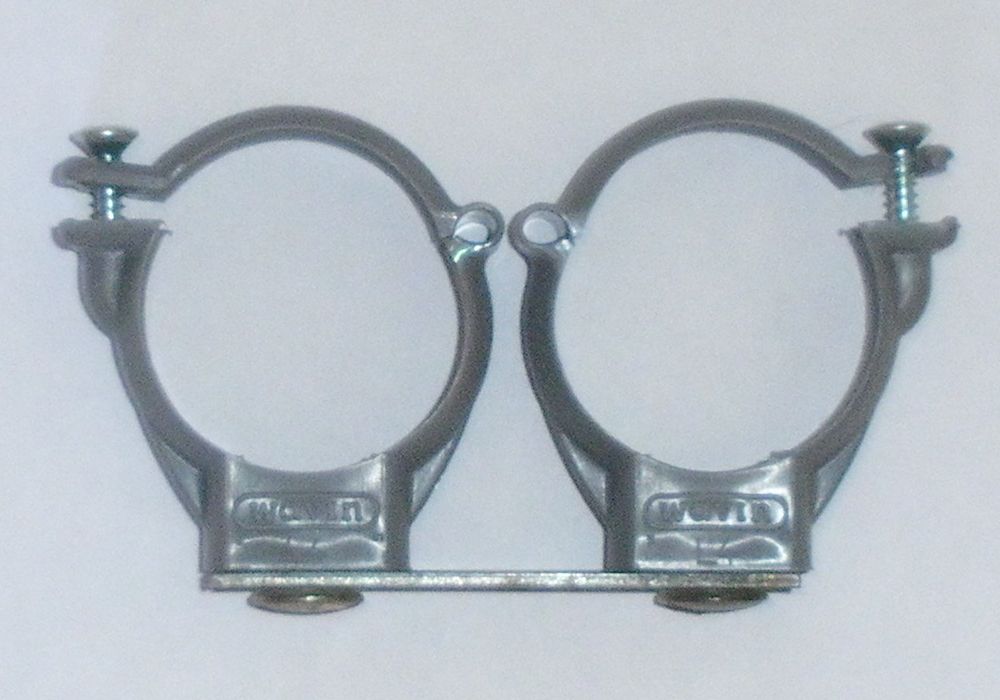

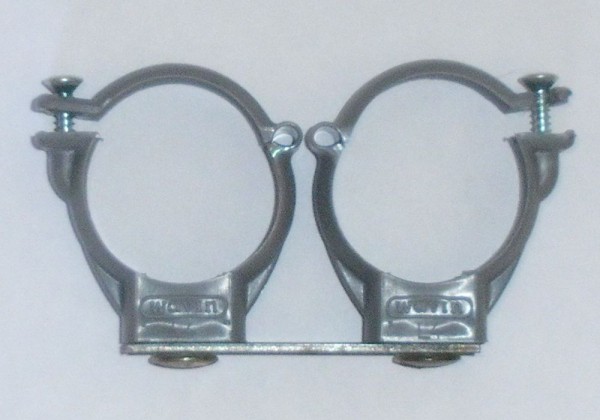

Ci-dessous un exemple pour un écart fixe de 4° (Hotbird - Eutelsat 9A) avec une parabole de 80 cm.



Installation TNT: Paris: VTU50 collective 21-60 / Royan: Lambda 9 + préampli
TV HD: Thomson FE9234B, Philips 39PFL3807, Acer AT2356,
PC: Pinnacle PCTV310i & 310e, Technaxx DVB-S3, Techgear Diversity Stick, Terratec TStick+
marceljack
Brigades du Tigre
Brigades du Tigre

Messages: 20926
Inscription: 06 Oct 2005 18:59
Localisation: 75019 PARIS

Comment monter 2 LNB décalés sans LNB central

Messagepar marceljack » 11 Sep 2014 09:11

Il peut arriver que l'on ait à placer 2 LNB avec un décalage symétrique par rapport au support de LNB d'une parabole ordinaire sans avoir besoin d'un LNB central (ou sans la place suffisante pour en monter un).
C'est le cas par exemple pour monter sur une parabole de 60 cm un LNB pour Eutelsat 5WA (ex AB3, 5°W) et un autre pour Eutelsat 9A (ex Eurobird 9, 9°E) distants angulairement de 14°.
Avec une parabole aussi petite, un écart de 14° est trop important pour avoir un fonctionnement satisfaisant sur le LNB décalé avec l'autre LNB au centre, alors qu'un écart de 7° avec le foyer principal est acceptable pour les deux satellites (en tout cas à Royan).

Avec cette parabole, 14° correspond à un écart entre les deux LNB d'environ 100 mm, ce qui ne laisse pas la place pour un LNB central de type courant entre les 2 LNB décalés (inutile au demeurant puisqu'il n'y a aucun satellite à mi-chemin entre AB3 et EB9A, c'est à dire à 2°E).

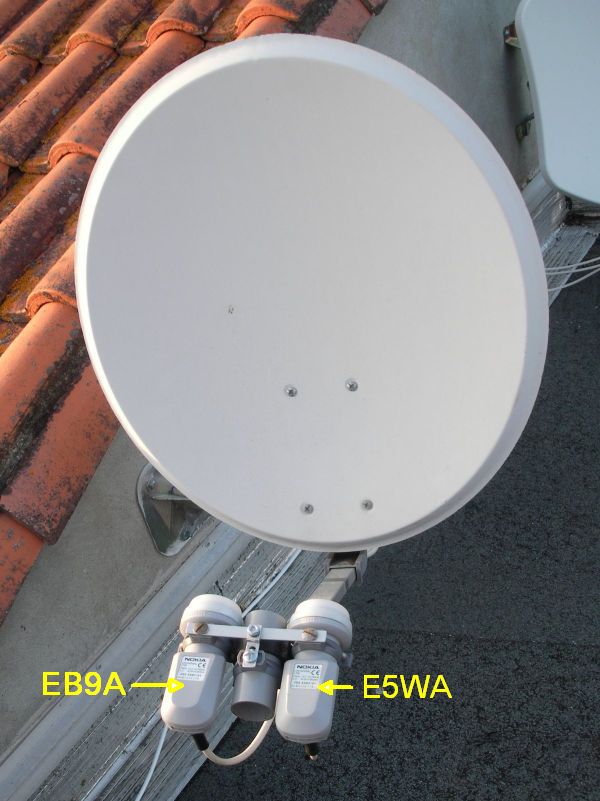

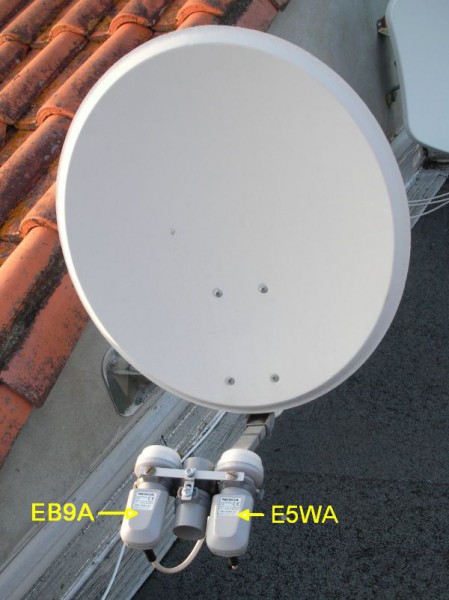

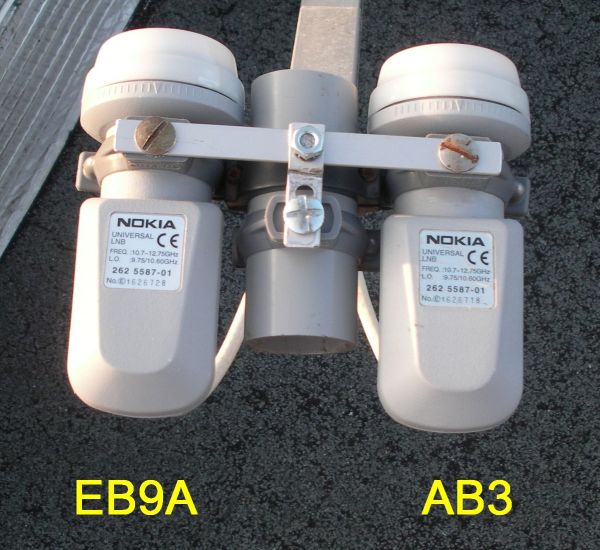

On peut réaliser le support nécessaire à ce montage au moyen de 3 colliers pour tube PVC de 40 mm indiqués dans le post précédent et utiliser un morceau de tube PVC de 40 mm pour fixer l'ensemble sur le support de LNB d'origine (voir photos).
