vieille TV Sony

Re: vieille TV Sony

Messagepar kiki37 » 04 Aoû 2020 09:21

Il faut un convertisseur HDMI vers RCA
avec le convertisseur HDMI ? RCA + le modulateur RCA? UHF, tu n'auras pas une image très belle :(
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)

modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Administrateur
Administrateur

Messages: 37207
Inscription: 03 Nov 2014 10:30

Re: vieille TV Sony

Messagepar julien74 » 04 Aoû 2020 11:43

Bonjour, :Couc:

Il me semble que les reproductions de vieilles consoles ont des fiches analogiques cinch RCA Vidéo et audio donc tu pourras parfaitement le brancher sur ton modulateur UHF analogique. :wink:
Au pire si la console a juste une prise HDMI tu pourras utiliser le convertisseur de kiki37.

Par défaut le modulateur UHF analogique est préréglé sur 1 canal UHF (par exemple le canal UHF 36).
Donc il suffit de tourner le bouton de syntonisation de ta Sony entre le n°30 et le n°40 pour trouver l'image du modulateur.
Il est possible de modifier le canal UHF si tu le souhaites (pour éviter d'émettre sur le même canal UHF que l'émetteur TNT de ta région).

Donc le modulateur UHF analogique a 1 prise de sortie TV et ton Sony a 1 prise antenne externe donc il suffit de relier les 2 avec un banal cordon antenne coaxial du même genre que celui que tu as entre ton écran plat et la prise antenne murale chez toi.

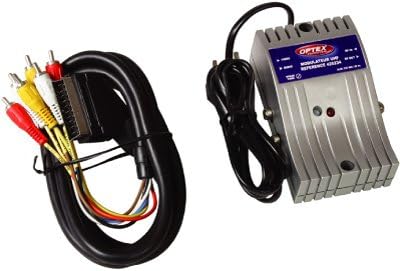

Comme modulateur UHF analogique tu avais par exemple celui de la marque Optex:

Attention, il faut bien prendre un modulateur analogique.
Si tu prends un modulateur numérique DVB-T TNT ça n'ira pas avec ta télé Sony qui n'a pas de tuner TNT.
Avatar de l’utilisateur
julien74
Brigades du Tigre
Brigades du Tigre

Messages: 65997
Inscription: 12 Avr 2006 17:50
Localisation: Le Sappey (Haute-Savoie)

Re: vieille TV Sony

Messagepar fmounet » 04 Aoû 2020 19:28

Génial! Merci!
Je vais me lancer concrètement à la recherche d'une console maintenant.
J'ai trouvé un exemple de modulateur sur e-bay à petit prix:
https://www.ebay.fr/itm/ALS-DV-KF-Adapt ... SUQAvD_BwE

Celui-ci conviendrait-il? Je pense que oui..
fmounet
Petit ver
Petit ver

Messages: 11
Inscription: 19 Juil 2020 16:16

Re: vieille TV Sony

Messagepar marceljack » 04 Aoû 2020 20:14

fmounet a écrit:Génial! Merci!
Je vais me lancer concrètement à la recherche d'une console maintenant.
J'ai trouvé un exemple de modulateur sur e-bay à petit prix:
https://www.ebay.fr/itm/ALS-DV-KF-Adapt ... SUQAvD_BwE
Celui-ci conviendrait-il? Je pense que oui..
Attention: la description ne précise pas la norme d'émission mais vu les fréquences indiquées pour les porteuses vision (61,25 et 67,25 MHz) il s'agit probablement des canaux 3 et 4 du standard américain.
Il faut d'une part que le récepteur reçoive la bande I, d'autre part la porteuse audio sera à +4,5 MHz et non +5,5 MHz comme dans le standard CCIR (norme B).
Dans ce cas le TV ne démodulera pas le son et l'image risque d'être perturbée par la sous-porteuse audio.
Je pense qu'il faudrait demander des précisions au vendeur.
Modérateur des forums tvnt.net

Installation TNT: Paris: VTU50 collective 21-60 / Royan: Lambda 9 + préampli
TV HD: Thomson FE9234B, Philips 39PFL3807, Acer AT2356,
PC: Pinnacle PCTV310i & 310e, Technaxx DVB-S3, Techgear Diversity Stick, Terratec TStick+
marceljack
Brigades du Tigre
Brigades du Tigre

Messages: 22757
Inscription: 06 Oct 2005 17:59
Localisation: 75019 PARIS

Re: vieille TV Sony

Messagepar julien74 » 05 Aoû 2020 12:03

exemple de modulateur UHF analogique qui conviendrait:
:arrow: https://www.cdiscount.com/informatique/ ... gImUfD_BwE
Avatar de l’utilisateur
julien74
Brigades du Tigre
Brigades du Tigre

Messages: 65997
Inscription: 12 Avr 2006 17:50
Localisation: Le Sappey (Haute-Savoie)

Re: vieille TV Sony

Messagepar fmounet » 16 Aoû 2020 06:25

Je vous reviens pour vous dire que j'ai une une chance énorme: l'oncle de ma femme possédait dans ses trésor une vieille Atari 2600
Je ne l'ai pas encore testée mais d'après lui elle fonctionne.
Je achèterai donc le modulateur qui m'a été conseillé dans le message ci-dessus.
Aurais besoin de câbles supplémentaires pour relier le modulateur à la tv? Si oui, lequel?
Encore merci pour vos nombreuses réponses!
fmounet
Petit ver
Petit ver

Messages: 11
Inscription: 19 Juil 2020 16:16

Re: vieille TV Sony

Messagepar marceljack » 16 Aoû 2020 09:34

fmounet a écrit:Aurais besoin de câbles supplémentaires pour relier le modulateur à la tv? Si oui, lequel?
Un câble coaxial 75 ohms avec une fiche F (à visser) côté modulateur et une fiche TV standard mâle (IEC) côté TV.
Ou sinon un câble d'antenne standard (mâle/femelle IEC pour raccord à une prise murale) + un adaptateur IEC mâle / F mâle:
https://www.boulanger.com/ref/1017726?x ... lsrc=aw.ds

Pour relier l'Atari au modulateur cela dépend du modèle.
Si c'est une version pour la France (sortie péritel) il faut un cordon péritel vers cinch.
Si c'est une version pour un autre pays d'Europe, le modulateur est intégré, tu n'as pas besoin de modulateur externe.
Modérateur des forums tvnt.net

Installation TNT: Paris: VTU50 collective 21-60 / Royan: Lambda 9 + préampli
TV HD: Thomson FE9234B, Philips 39PFL3807, Acer AT2356,
PC: Pinnacle PCTV310i & 310e, Technaxx DVB-S3, Techgear Diversity Stick, Terratec TStick+
marceljack
Brigades du Tigre
Brigades du Tigre

Messages: 22757
Inscription: 06 Oct 2005 17:59
Localisation: 75019 PARIS

Re: vieille TV Sony

Messagepar fmounet » 16 Aoû 2020 12:54

Ma console a une simple sortie VHF. J'aurais du regarder avant d'acheter le modulateur... :-(
Soit.
Par contrer quelque chose m'inquiète davantage:
Voici la photo postée par l'un de vous dans un message précédant:
https://zupimages.net/viewer.php?id=20/33/69xf.jpg

Et voici l'arrière de la mienne....
https://zupimages.net/viewer.php?id=20/33/578l.jpeg

Cherchez la différence.... et oui, au lieu d'avoir une entrée VHF ( ce qui aurait faciliter nettement ma tâche), je me retrouve avec deux petits boutons rotatifs "VHF et deux autres "UHF.

Je suis pas sauvé je pense :-(
fmounet
Petit ver
Petit ver

Messages: 11
Inscription: 19 Juil 2020 16:16

Re: vieille TV Sony

Messagepar fmounet » 16 Aoû 2020 12:56

Je pense qu'on y serre des fils.
Mais je ne vais pas couper le câble de la console alors qu'il est d'origine!!!
fmounet
Petit ver
Petit ver

Messages: 11
Inscription: 19 Juil 2020 16:16

Re: vieille TV Sony

Messagepar marceljack » 16 Aoû 2020 13:40

fmounet a écrit:Je pense qu'on y serre des fils.
Mais je ne vais pas couper le câble de la console alors qu'il est d'origine!!!
Oui, ce sont des vis pour une entrée d'antenne symétrique 300 ohms.
Ton TV n'est peut-être pas un modèle européen mais américain (525 lignes/60 Hz), ou peut-être multistandard.

Si c'est un modèle US, pour l'image cela devrait fonctionner en retouchant le réglage de stabilité verticale (bouton marqué VER).
Par contre le son ne passera sans doute pas (ou mal) car l'écart de porteuse est de 4,5 MHz au lieu de 5,5 MHz.

Pour le raccord tu n'as pas à couper le câble de la console, fais simplement une petite rallonge avec une fiche femelle TV et un petit bout de coaxial dénudé à l'autre bout.
L'idéal serait d'avoir un "balun" 75/300 ohms pour une meilleure adaptation d'impédance.
Celui-ci est muni d'une prise F (à vis) il faudrait un adaptateur IEC femelle / F mâle pour brancher la console.


https://fr.aliexpress.com/item/33008635 ... gIOVPD_BwE



https://www.fnac.com/mp6560812/ADAPTATE ... lsrc=aw.ds
