Bonjour,

l'installation tv de 2011 suivante fonctionnait et depuis quelques temps, l'image pixellise,repart, revient, et je souhaite la retrouver comme avant

. ANTENNE FRACARRO Portenseigne (14 éléments)

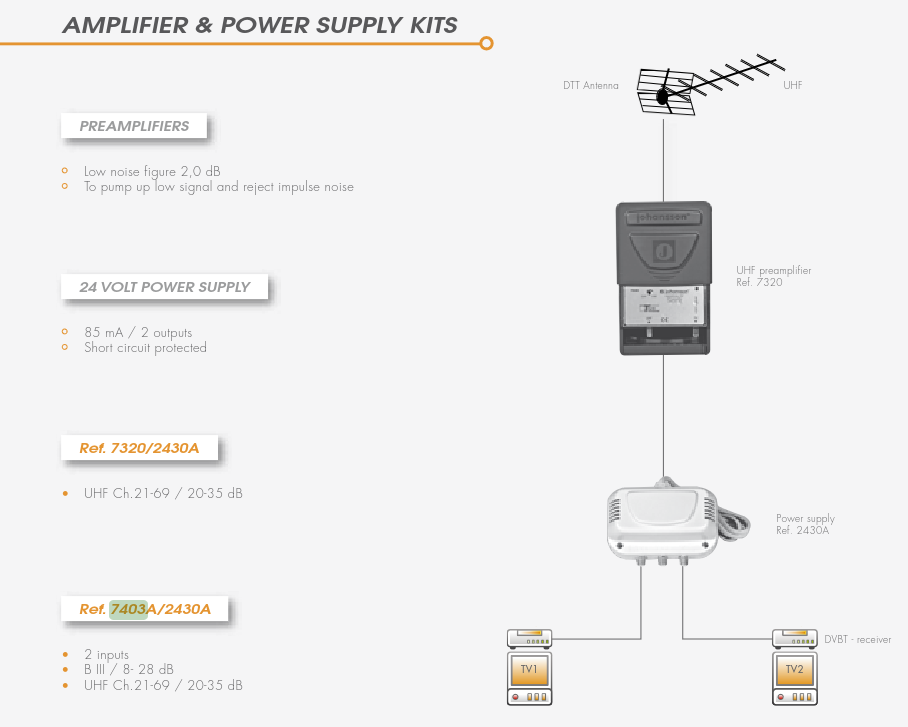

. KIT Johansson 7403A
. repartiteurs: 3 DIR
. CABLE : 17VATC CLASS A (de l'antenne à l'ampli)
. atténuateur_ikusi-FAV-920
. longueur de câble estimée du dipôle à la tv la plus éloignée : 32 m.
. hauteur d'antenne : 8 m

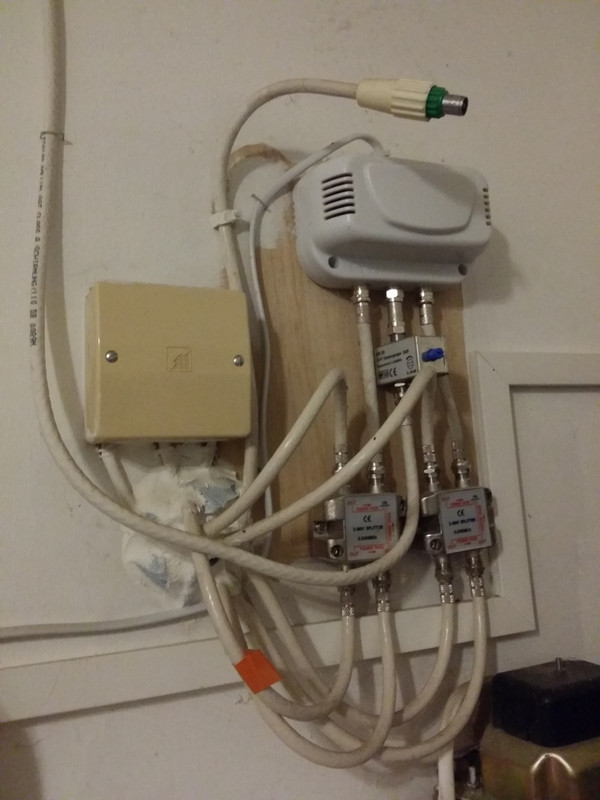

Les images jointes montrent l'état actuel de l'antenne, du dipôle démonté et du reste de l'installation.

1/ les poussières et 'verdure' collées perturbent-elles la réception ?

2/ peut-on avec un multimètre contrôler que le connecteur sortie de dipôle est toujours ok ?

Il y a une continuité entre les cosses extérieures et celle centrale (vers l'âme du câble) : je suppose que c'est normal.

3/ il y a beaucoup de connexions :

3.1. dipôle -> préampli
3.2. préampli -> câble patc
3.3. câble ptac -> câble vatc
3.4. câble vatc -> alimentation
3.5. alimentation -> atténuateur
3.6. atténuateur -> répartiteurs
3.7. répartiteurs -> prises murales
3.8. prise murale -> tv

peut-on et avec quoi tester chaque niveau ?

4/ un appareil type chercheur d'orientation optimale d'antenne est-il sensé permettre de vérifier la qualité de connexion :
. sortie de dipôle
. sortie de préampli
. sortie du câble avant entrée dans l'ampli
. sortie de l'ampli
. sortie de l'atténuateur
. sortie du répartiteur
. sortie murale

il y a ou non réception des canaux

S'il est possible de sauver cette installation, ce serait bien

merci d'avance pour vos suggestions !

Bonjour ,

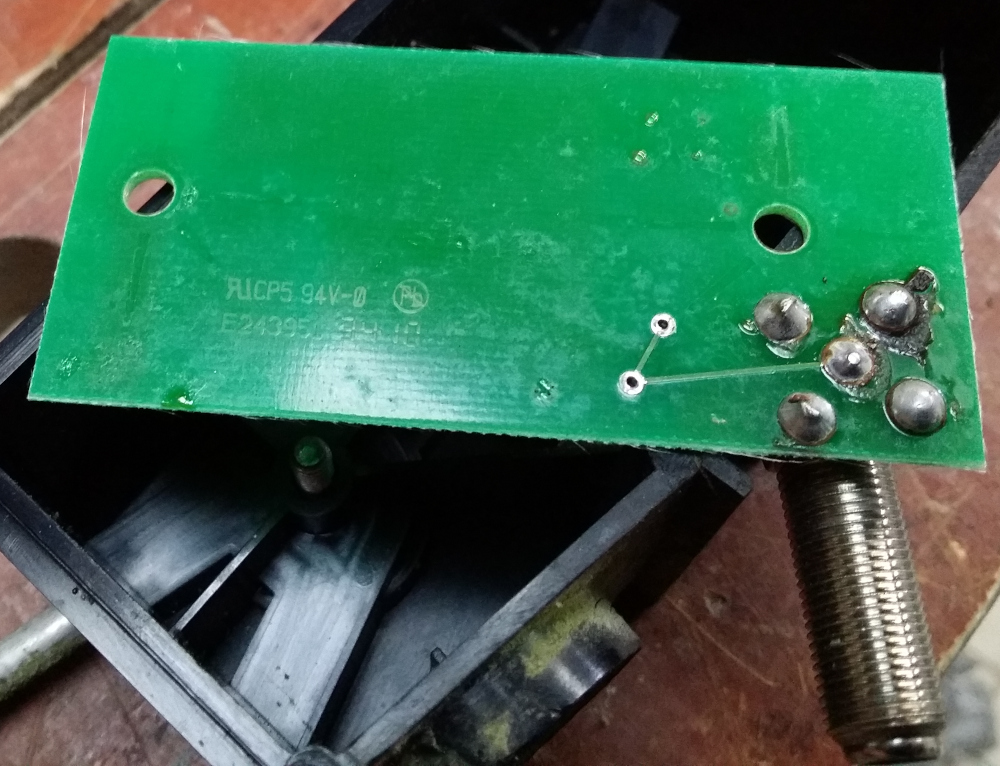

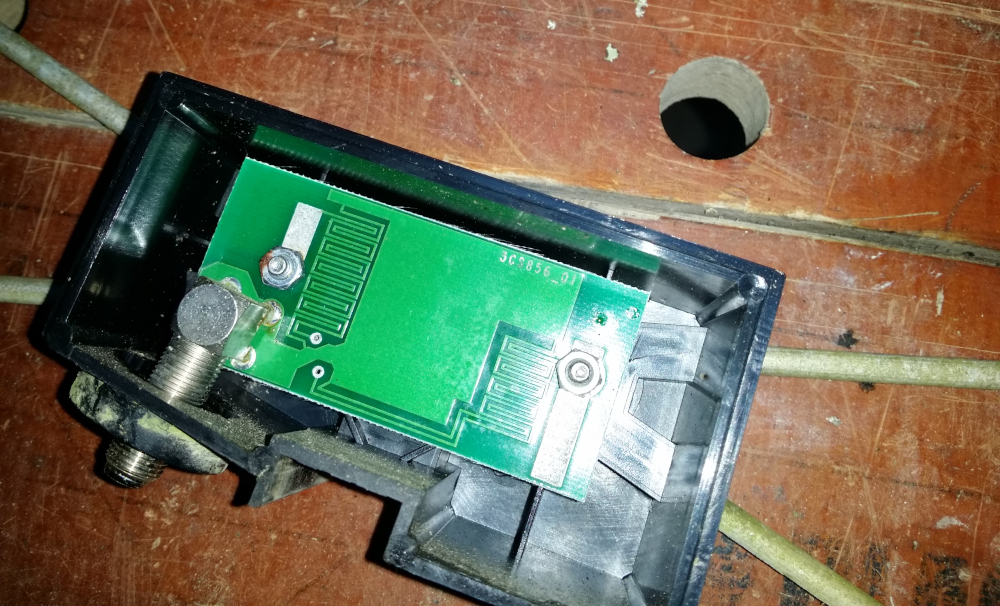

L'intérieur du boitier de connection du dipôle de l'antenne paraît propre et fonctionnel .

L'antenne est un peu verte mais ça ne gêne pas du tout la qualité de la réception .

Par contre cette belle Lambda 14 doit être une C21/69 et le préampli également .

Aujourd'hui avec l'utilisation du haut de la bande UHF ( C>49) par les opérateurs de téléphonie mobile , je pense que ton problème vient de là .

Il faut poser un filtre LTE 4G/5G entre l'antenne et l'entrée du préampli Johansson .

Si ça ne suffit pas , changer le préampli ( mais pas l'alimentation sauf si la tension est différente de 24V) par un autre qui coupe au dessus du canal 48 .

Bonjour nono 63 et merci beaucoup pour ces pistes !

cette belle Lambda 14 doit être une C21/69 et le préampli également

comment peut-on le vérifier ?

utilisation du haut de la bande UHF ( C>49) par les opérateurs de téléphonie mobile

il y a effectivement un pylone avec antennes à 560 m.

filtre LTE 4G/5G

une marque / modèle à conseiller ?

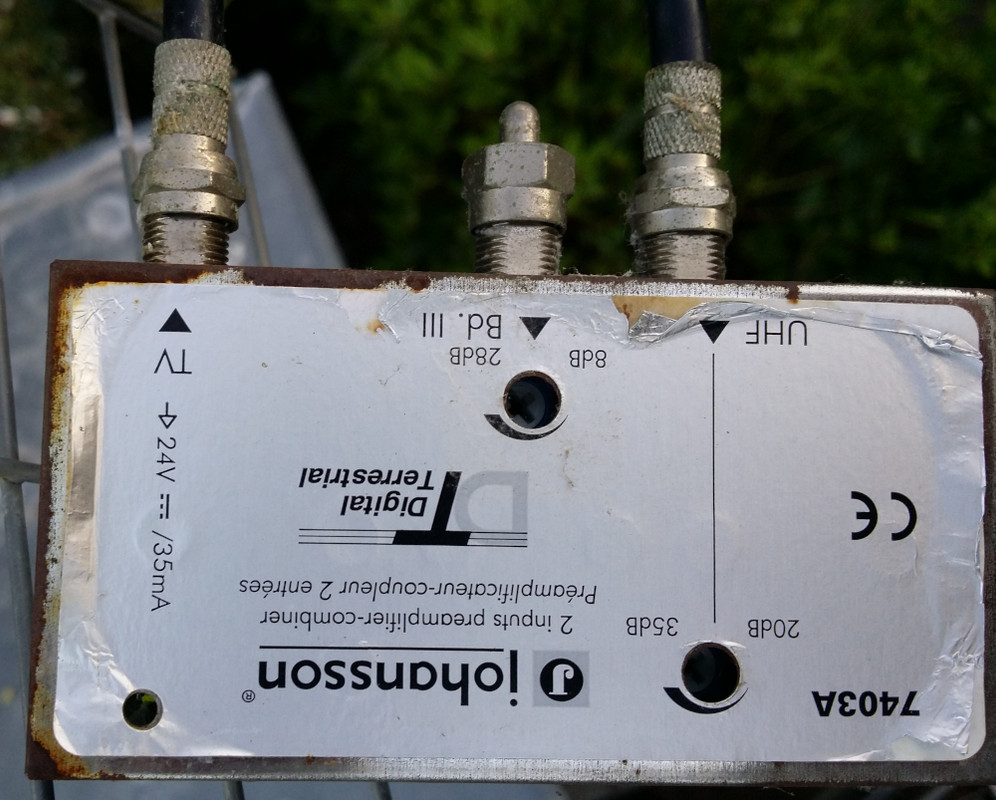

effectivement le préampli est c-21-69

nono 63 a écrit:Par contre cette belle Lambda 14 doit être une C21/69 ...

Ce n'est pas certain car à cette époque (analogique) Portenseigne avait plusieurs versions des antennes lambda, en particulier des plus grandes qui existaient en 3 ou 4 sous-bandes.
Les antennes un peu moins grandes (10 directeurs) existaient en 21-38, 39-69 et 21-69.
La bande couverte était écrite sur le "boom" de l'antenne (le tube carré qui supporte les éléments) mais ce n'est probablement plus lisible sur cette antenne.

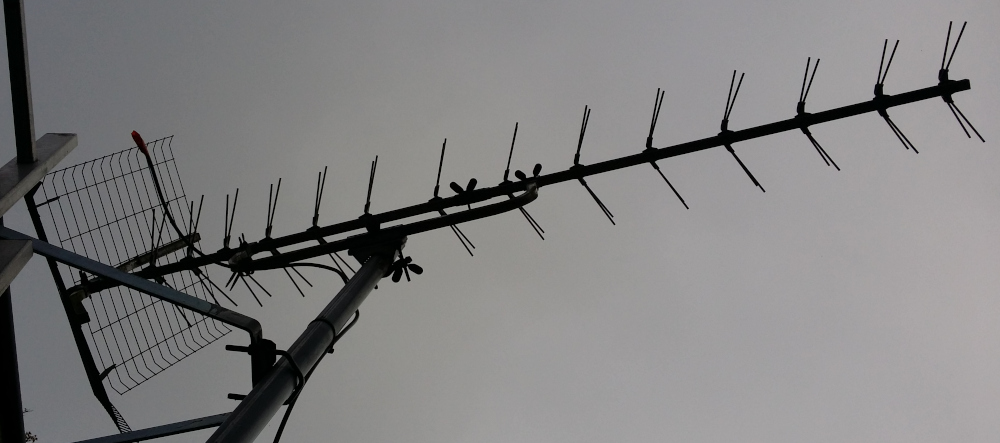

Sur la première photo , on voit bien la largeur des éléments et la taille globale de l'antenne Lambda 14 , elle ressemble fortement à une 21/69 , et je pense qu'en 2011 c'était la majorité de ce modèle en large bande qui était posée en France avec le démarrage de la TNT avec des canaux répartis sur toute la bande UHF .

Néanmoins , je pense que c'est surtout le pré-ampli en 21/69 qui provoque cette perturbation , et ce même en installant un filtre 4G/5G .

Bonjour,

Tu es où en Bretagne ?

Tu dépends de l'émetteur TNT régional de Brest Roc Trédudon ?

Bonjour,

@julien74 : oui

@nono 63 : donc plutôt passer directement à un pré-ampli avec filtre 5G incorporé ?

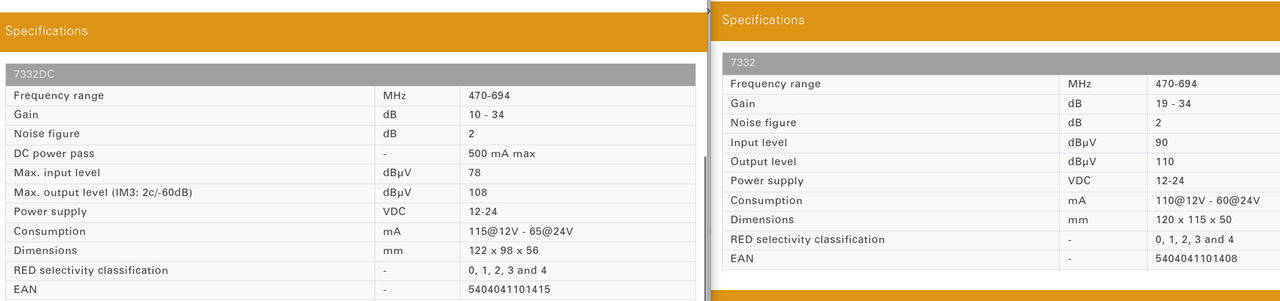

Johansson a deux modèles, en 24V, dont un avec 'Switchable DC power pass' : à quoi cela peut-il servir ?


je n'ai, pour l'instant, pas trouvé de revendeur en ligne.

roch a écrit:je n'ai, pour l'instant, pas trouvé de revendeur en ligne.

Il y a celui là , avec son alimentation
https://www.2galli.fr/kit-preampli-alim ... 2x34502455 (revendeur Pro)

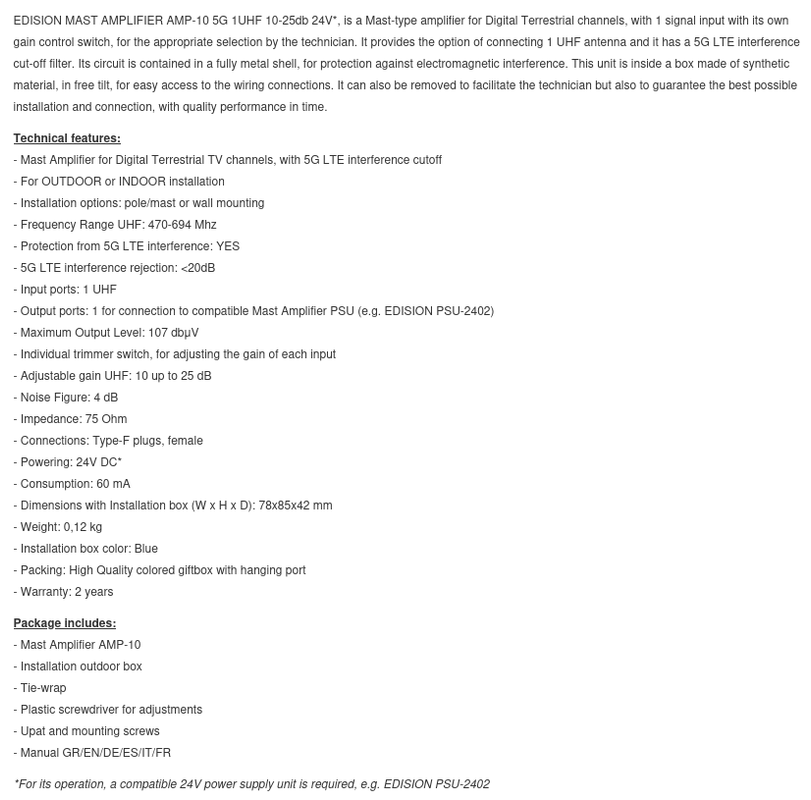

toujours rien trouvé pour johansson mais du edision :
https://www.edision.gr/en/detail/7642_

https://www.amazon.fr/Pr%C3%A9amplificateur-R%C3%A9glable-Num%C3%A9rique-Terrestre-470-694Mhz/dp/B0CXF47S1G

un avis ?
