LES CHAINES DE LA TNT SUR LE SATELLITE

Il convient d'établir clairement la distinction entre 2 questions très proches, mais qui obtiennent des réponses radicalement différentes :

Puis-je recevoir la TNT par satellite, avec une parabole ?
Sous-entendu bien souvent : j'ai une parabole, ou je veux acheter une parabole et un recepteur TNT pour avoir les chaînes de la TNT.
A cette question, la réponse est définitivement NON.
La TNT est un moyen de diffusion de la télévision qui, comme son nom l'indique, est terrestre. On ne peut recevoir la TNT qu'en achetant un adaptateur et en le reliant à une antenne rateau "classique".
Si l'on veux recevoir le satellite, il faut une parabole et un récepteur satellite, qui est un appareil différent de l'adaptateur TNT.

Puis-je recevoir les chaînes de la TNT par satellite, avec une parabole ?
Sous-entendu : les chaînes diffusées via la TNT sont elles aussi diffusées par satellite ?
Dans ce cas, la réponse est OUI, ou plus exactement, oui mais.... il est impossible de recevoir gratuitement par satellite les chaines numériques diffusées par la TNT...

Les chaînes gratuites de la TNT sont également diffusées à partir de plusieurs satellites (AB3, Astra 19.2°E ou HotBird). Voir les post-it de ce salon.

à noter que le satellite dénommé ici AB3 s'appelle maintenant (depuis mars 2012) Eutelsat 5W

En attendant :

- Pour recevoir l'ensemble des chaînes privées, il n'y a pas d'autre moyen que de s'abonner à des bouquets satellite, lorsque celles-ci sont reprises dans le bouquet. En général, ces chaînes sont "gratuites" (bouquet de base, sans option), mais cryptées. Il faut donc un abonnement à l'offre de base du bouquet correspondant au satellite pour pouvoir en disposer. Il est certain que vous ne pourrez pas tout avoir simultanément avec un seul LNB, certaines chaînes n'étant pas diffusées sur tous les satellites.

Certaines chaines sont cependant diffusées en clair sur AB3, Astra 19,2°E et/ou Hotbird , etc ...: voir ici les détails de toutes les chaînes françaises gratuites disponibles via le satellite : https://www.satexpat.com/pays/france/fta/

- Pour recevoir les chaînes publiques Celles-ci sont en majorité cryptées.

• Elles sont diffusées sur le satellite Eutelsat E5WB à 5°Ouest dans le cadre de l'abonnement à Fransat (15 € carte renouvelable tous les 4 ans)
• Elles sont aussi disponibles avec l'abonnement à BIS TV sur le satellite Eutelsat Hot-bird à 13°E
  Il faut un récepteur compatible Fransat ou un module CAM CI+à insérer dans le port PCMCIA de votre téléviseur dans ces deux cas
• Elles sont diffusées sur le satellite Astra 19,2°Est dans le cadre de l'abonnement à TNTsat (15 € carte renouvelable tous les 4 ans)
  Il faut un récepteur compatible TNTsat dans ce cas

[Franck Morin]

A noter qu'en plus des chaines françaises, de nombreuses autres chaines en clair étrangères peuvent être reçues par satellite. Voir les liens suivants:

Astra 19,2°E:
https://www.lyngsat.com/Astra-1KR-1L-1M-1N.html
https://www.satbeams.com/channels?position=19

Hotbird 13°E:
https://www.lyngsat.com/Hotbird-13B-13C-13E.html
https://www.satbeams.com/channels?position=13

par ailleurs, Arte est en clair aussi sur Astra et Hotbird, et
LCP est en clair sur Astra.

voir aussi ces liens pour la réception d'Eutelsat 5°W (ex AB3 à 5°ouest):
http://fr.kingofsat.net/pos-5W.php
https://www.lyngsat.com/Eutelsat-5-West-B.html
https://www.satbeams.com/channels?position=20

[kiki37]

De même M6, 6Ter et W9 sont diffusées en numérique clair sur Eutelsat W9 à 9 degrés Est.

Il s'agit de versions Suisse qui ne diffèrent de la version Française que par les pubs...

Voir : https://www.satexpat.com/sat/est/9/

Merci pour ce tableau synthétique.

Amitiés,

Olier

[vidéo-33]

Calculer les angles selon votre ville :
http://www.satlex.net/fr/azel_calc.html

Comment choisir le site puis installer et régler une parabole :
http://nif.free.fr/parabolefixe.html

explication polarisation :
http://g.guenin.chez-alice.fr/theo/polarisa.htm


Conséquences d'une mauvaise polarisation:
Une mauvaise polarisation entraîne une chute du niveau reçu (donc une augmentation du bruit), et, plus grave, des interférences avec les porteuses adjacentes. En numérique, les conséquences sont plus importantes et provoquent des mosaïques, des gels d'image ou même des coupures complètes.

L'animation suivante représente le spectre de fréquence tel qu'on peut l'observer sur un analyseur de spectre en fonction de la position de la tête. (Il s'agit ici de porteuses analogiques)

On constate que lorsque la position de la tête n'est pas parfaitement réglée, une partie plus ou moins importante des porteuses de la polarité complémentaire devient recevable.


Source http://g.guenin.chez-alice.fr/theo/polarisa.htm

[vidéo-33]

EDIT : fin de TMC analogique au 31/12/2008
reprise dès maintenant en numérique clair (parmi le bouquet BIS crypté)
11512 V SR 29950 FEC 7/8


RECEVOIR TMC ANALOGIQUE SUR AB3

Pour recevoir les bandes 11 et 12 Ghz les têtes LNB dites
universelles possédent 2 Oscillateurs Locaux ( OL ) internes
de fréquences 9750 Mhz (9,75 Ghz) et 10600 Mhz (10,6 Ghz) afin d'abaisser la
fréquence du satellite 12 Ghz vers une fréquence plus basse
transportable par le câble, dite fréquence BIS ( Bande Intermédiaire Satellite de 900 à 2150 Mhz ) et reçue par le démodulateur

pour commuter à distance lequel des OL est en fonction
on envoi du 22 Khz depuis le démod

pour recevoir TMC qui en bande BASSE 11 Ghz
il faut que le 22 Khz soit sur OFF ou arrêt ou 0

on reçoit alors TMC 11475 sur 11475-9750 = 1725 Mhz
sur le démod .

Si en revanche vous avez une ancienne tête télécom
avec OL 11475 ( ce chiffre n'a rien à voir avec la Fréquence TMC )
il est alors impossible de recevoir la bande basse et donc pas de TMC

[vidéo-33]

REGLAGE DE LA POLARISATION DU LNB : ULTRA-IMPORTANT

Un sat finder ( pointeur satellite ) ne permet pas de faire le réglage de la contrepolarisation

un sat finder ne permet pas de faire le réglage de la contrepolarisation
car il additionne tous les signaux reçus ( V+H )

à défaut d'appareil pro avec analyse de spectre il faut utiliser
le bargraph qualité en tenant compte de son délai de réponse
le bargraph "puissance" peut alors baisser un peu mais c'est normal
l'important c'est le bargraph "qualité" ( faible taux d'erreur numérique )

[vidéo-33]

Comment utiliser le même câble pour 2 tuners indépendants ( programmes différents )
ou pour un récepteur double tuner au lieu de descendre 2 câbles coax distincts :
* il faut bien sûr déjà une tête LNB spécial TWIN à 2 sortie distinctes
* et il faut en plus un stacker-destacker ( compter 130 à 200 euros )
http://www.transplanet.fr/boutique/info_produit.asp?num=3222
cet appareil converti l'une des deux bandes BIS 950-2150 vers 3 Ghz pendant le
transport ( il faut bien sûr un câble coax parfait faible perte pas trop long et d'un seul tenant )
puis la reconvertit ensuite en bande BIS 950-2150 pour être interprétable par le tuner
du deuxième démodulateur sat

[bernard7715]

Pour recevoir les chaines de la TNT par satellite sur plusieurs Téléviseurs. Il faut un récepteur satellite par téléviseur (Fransat ou TNTSAT suivant le satellite reçu) avec une installation indépendante par récepteur satellite (voir schéma )
pour 2 récepteurs sat.


[kiki37]

POURQUOI NE PUIS-JE PAS METTRE DE RÉPARTITEUR comme en réception terrestre pour desservir plusieurs téléviseurs ?

Les signaux reçus du satellite sont trop faibles et dans une fréquence trop élevée pour être utilisés tels quels.
Il faut donc d'une part les amplifier et d'autre part les convertir dans une fréquence transportable par un câble coaxial.

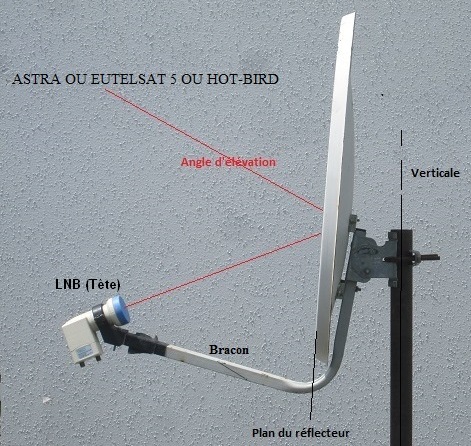

C'est le rôle du LNB (tête de réception) fixé au bout du bracon de la parabole et face à celle-ci


• La fréquence convertie est la B.I.S. (Bande Intermédiaire Satellite)

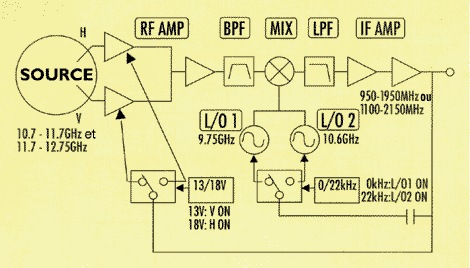

  Un oscillateur local, intégré au LNB, permet de l'obtenir en effectuant une opération mathématique simple : une soustraction. La fréquence B.I.S. est obtenue en retranchant de la fréquence d’entrée celle de l’oscillateur local. Comme la bande des fréquences d’entrée (10,7 à 12,75 GHz) est plus large (2,05 GHz) que celle de la B.I.S. (1,2 GHz), il faut couper celle-ci en deux et utiliser deux oscillateurs locaux. Les LNB universels utilisent ainsi deux oscillateurs locaux dont les fréquences sont normalisées à 9750 MHz et à 10600 MHz.
  Le choix de cette fréquence est opéré par le récepteur satellite qui envoie un signal au LNB (signal de 0 ou 22 kHz)
• Comme en réception terrestre, les ondes sont polarisées horizontalement et verticalement et le choix de la polarisation de l'onde à recevoir est opéré par le récepteur satellite qui envoie un autre signal au LNB (tension de 13 ou 18 V )

commutations LNB.jpg (44.29 Kio) Vu 17603 fois

Dans le cas où l'on mettrait un répartiteur desservant plusieurs récepteurs satellite, les signaux envoyés au LNB par ceux-ci pourraient s'avérer contradictoires, compromettant ainsi le fonctionnement de l'installation.
en savoir plus

L'exception Fransat
Les chaînes de la TNT diffusées par Fransat étant toutes dans la même bande de fréquences et dans la même polarisation, la présence d'un répartiteur est possible à conditions de se contenter de ces seules chaînes de la TNT
