ABAQUE RELATION PIRE dBw/GAIN dBi PARABOLE EUTELSAT 5°W

[Casimodo]

Indications théoriques de performances d'antenne satellite à planifier en mode DVB-S2 8PSK FEC 3/4 (rétrocompatible DVB-S FEC 2/3 - 7/8) sur le satellite Eutelsat 5WA proposant les services HD-SD Fransat, Bein Sport, Bis TV, TV Orange sur le faisceau Europe, TDA-ENTV-Algérie étant sur le faisceau particulier orientable Maghreb.

Objectif C/N: ~ 13dB ciel clair, transpondeurs à saturation:

[marceljack]

Indications théoriques de performances d'antenne satellite à planifier en mode DVB-S2 8PSK FEC 3/4 (rétrocompatible DVB-S FEC 2/3 - 7/8) sur le satellite Eutelsat 5WA ...

Cet abaque n'a aucune raison d'être spécifique à Eutelsat 5W, et pour ce qui est de la "rétrocompatibilité" (ou plutôt de l'équivalence) DVB-S elle ne peut être valable que pour une seule valeur de FEC et pas une plage de 2/3 à 7/8.

[Casimodo]

La courbe de gain dBi est basé sur l'observation (en France) du signal d'Eutelsat 5, réceptionné le moins facilement (seuil le plus haut) de la seule offre Fransat (+ Bis TV et Bein Sport), c'est à dire dans les faits, sur les transpondeurs HD 11.096 et 11.471 GHz, V, DVB-S2 8PSK FEC 3/4.

Tous les spécialistes en SHF savent que qui peut le plus peut le moins , et donc la valeur proposée en DVB-S2 est bien rétrocompatible avec les transmissions DVB-S (quel que soit le FEC, 2/3 mais le plus courant étant 7/8) qui fonctionnement bien plus facilement, car leur seuil d'exploitation est plus ou moins bas que le DVB-S2 8PSK FEC 3/4, la différence max pouvant approcher théoriquement jusqu'à 4 dB selon l'Esti et Eutelsat. Dans la pratique, on remarque que le delta est en effet marqué entre particulièrement France 2 SD Mpeg 2 - 2/3, et France 2 HD Mpeg 4 - 3/4. En plus clair, pour les lambdas, si vous bénéficiez d'un signal exploitable sur France 2 HD ou TF1HD etc.. toutes les autres chaînes de Fransat seront aussi bien captées..., mais si vous captez (particulièrement hors de France) tout juste France 2 SD (ou le GR1) il faudra parfois songer à doubler, ou presque, le diamètre de votre parabole pour suivre l'offre complète des 25 chaînes SD-HD....!!


indication relative bargraphe correspondant, ici, à un C/N de 14 dB ( ciel clair sec, Alsace) avec parabole Strong SRT D 63 SP ( L60xH65cm) délivrant un gain de 36.8 dBi, dotée d'une tête FB 0.2 dB. Attention, toutes les têtes pourtant annoncées avec une même figure de bruit ne permettent pas toujours ce niveau de performances, les moins "bonnes" étant souvent les plus médiatisées, telles les Inverto black...!!! . Notez qu'un QSB rapide (+/- 0.5dB) ne rend pas la mesure porteuse/bruit aisée sachant que d'un analyseur ou mesureur à autre, il demeure une incertitude sur la précision de ce type de relevé...

L'abaque reflète donc bien la situation sur Fransat, même si les résultats dans la pratique peuvent être nuancés. Pour info on obtient (France) avec parabole de 36.5 dBi, en moyenne autour des 13 dB à 13.5 dB C/N sur les seuls transpondeurs à saturation, mais il faut rester au-dessus de 8.8 dB sur 11.096/11.471 et environ 5 dB sur le 11.591, en passant par > 7 dB sur SD 7/8 11.555 GHz (ex: >Tmc) pour éviter les aberrations visuelles, dans le cas des démos à tuner sensible, comme les Aston ou les TV Samsung CI+.

~ 90% souhaitables sur pointeur satellite SF-500: (environ 14 dB C/N)



Notons que des intervenants qualifiés sur ce forum avaient déjà évoqué de fameux problèmes de dimensionnement des antennes en fonction des modulations en présence.

Pour info une parabole d'au moins 90 cm de large pour eutelsat 5 peut aussi être utilisée pour la TV internet via KA Sat 9°E, (Tooway) toutefois la pluie est plus gênante sur > 17 GHz que sur la bande TV KU 12 Ghz:
http://img110.xooimage.com/files/e/e/c/ ... 429f43.jpg

MAJ: Sur Eutelsat 5 depuis fin 2016, lors de passage au FEC 3/4 on a enregistré une légère amélioration des conditions d'accès qu'il faudra verifier sur le futur Eutelsat 5WB annoncé pour 2018/19.

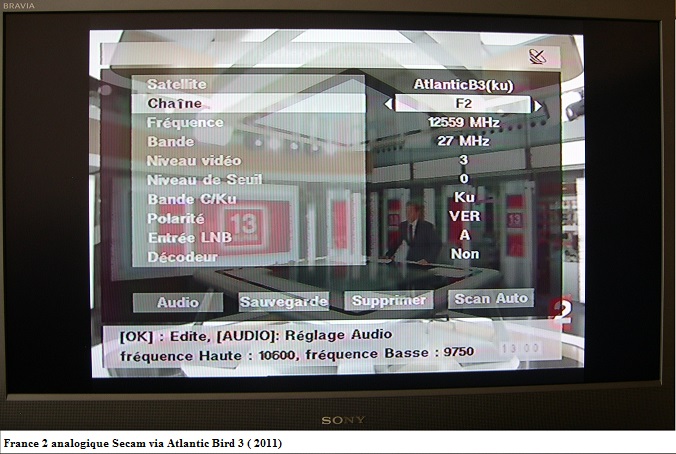

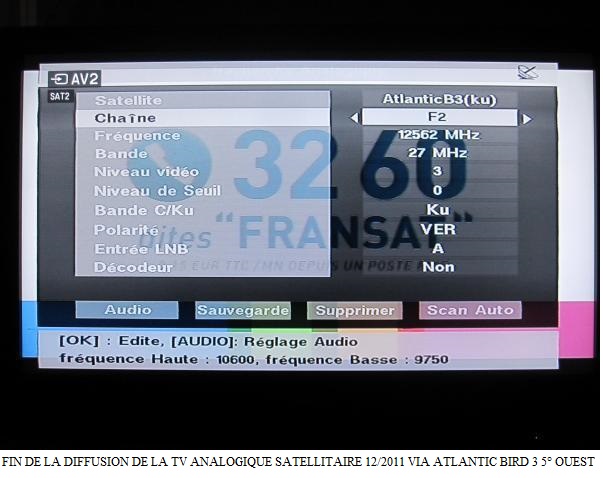

Pour mémoire ex TV analogique satellite secam via Atlantic Bird 3 sur parabole de 60 cm :
- http://img110.xooimage.com/files/2/2/9/ ... 425edd.jpg
- http://img110.xooimage.com/files/a/a/0/ ... 438116.jpg


Abaque indiquant le diamètre théorique sur l'actuel Eutelsat 5 WA et sur le futur Eutelsat 5W B ( courant 2019) pour les paramètres habituels en DVB-S2 dont le FEC 3/4 et pour les charges connues, observations faites en 2018..

Dans la pratique le diamètre peut être un peu inférieur en zones plutôt excentrées, comme constaté sur le terrain, notamment au Maroc et en Grèce sur les chaînes françaises nationales, dites de la TNT, via Fransat . (en principe aussi valable pour les bouquets Bis TV, Bein Sports et SFR Sport...) Le résultat, donc en fait la marge pluie, C/N, par ciel clair, peut être nuancée, selon les performances du tuner TV ou du terminal donc son seuil... En France l'emploi d'une antenne de soixante cm ,G= 36 dBi mini, convient, mais, notez bien, avec restrictions de marge sur certains autres transpondeurs....

Nous attirons votre attention sur des publicités qui proposent des antennes plates rectangulaires pour les services d'Eutelsat 5 qui dans la pratique s'avèrent insuffisantes, vu leur gain limité, que 33.7 dBi, lors des pluies habituelles un peu plus soutenues. Si discrétion recherchée s'intéresser au modèle plat carré de 52 cm de côte produisant un gain de 36.1 dBi
