Améliorer mon branchement TV

[david56]

Bonjour,

j'ai un petit problème avec l'installation TV de ma maison et j'aurais aimé avoir de vos conseils pour m'orienter dans mon installation. C'est la première fois que j'effectue du branchement pour la télé et je suis un peu perdu avec les différents branchements, matériels disponibles !

J'ai déjà dépensé pas mal d'argent dans cette installation qui n'est pas encore satisfaisante !

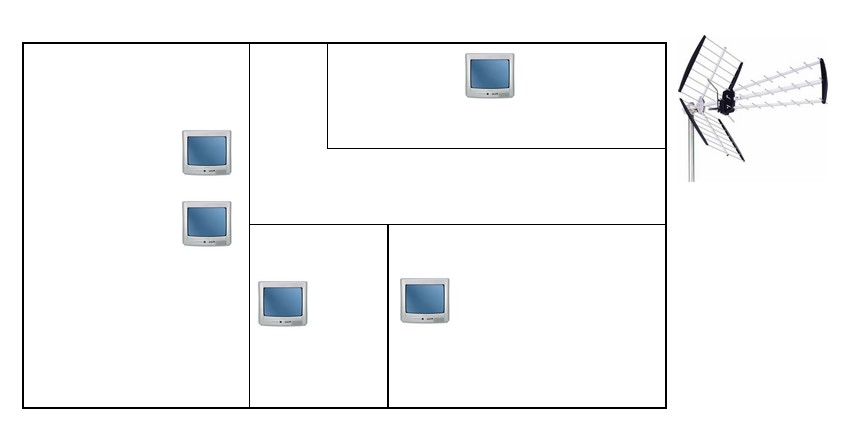

Voici le schéma actuel du branchement des 5 TV de ma maison, notez qu'une TV n'est pas encore reliée à l'antenne rateau mais je souhaiterais qu'elle y soit branchée elle aussi.



Sur mes TV, l'image est assez correcte mais sur les télés où la TNT est installée, cela saccade beaucoup trop et je pense qu'avec des conseils la qualité devrait être meilleure !

Je suis à exactement 14,36 km de l'émetteur.

L'amplificateur est un BRICELEC à réglage de gain 26dB compatible TNT.

L'antenne est identique à celle sur le schéma ci-dessus mais je ne pourrais pas vous donner le modèle exact, j'ai acheté le modèle "réception difficile" à Leroy Merlin pour être sûr de bien recevoir (ça semble être celle-ci : http://www.transplanet.fr/boutique/info ... ?num=11840)

Avant d'écrire ce message j'ai regardé la FAQ viewtopic.php?p=34914 mais je poste ce sujet pour avoir une aide plutôt personnalisée... J'espère que cela n'aboutira pas à des réponses désagréables...

J'ai regardé la carte de couverture sur http://www.matnt.tdf.fr/sources/mapview.php?rnd=5452089 et je suis la zone de couverture, malgré que je sois proche de la limite ! Un ami habite dans le village voisin en dehors de la limite sur la carte et reçoit bien la TNT !

Voici mes questions :

Le cable utilisé (2 modèles : 1 de l'antenne à l'ampli et 1 autre dans le reste de la maison) est-il celui le mieux adapté pour ce type de branchement ? Car je crois qu'il existe du "17" et du "19" (peut-être d'autres...) et en cherchant des informations sur le forum, j'ai vu que vous recommandez le 17 : cable-tv-photo-t2076.html Le 19 que j'ai dans toute ma maison gêne t-il ?

Le schéma actuel est-il l'idéal pour mon cas ?

Faut-il utiliser des "répartiteurs" ? Faut-il utiliser des amplis ? Si oui, de quel type ? J'ai aussi vu qu'il existait des "préamplificateurs", dois-en en installer ?

J'imagine que plusieurs possibilités peuvent s'adapter à mon cas mais après avoir dépensé pas mal d'argent dans cette installation, je souhaite être sûr des prochains "investissements" que je ferai sur cette installation.

Il semble que mes fiches actuelles ne soient pas l'idéal (selon ce que j'ai pu voir sur le forum), faut-il que je remplace par des fiches "F" ou puis-je garder mes fiches actuelles ?

J'espère que vous pourrez m'aider...

Merci d'avance !

[ronaldo1]

Bonsoir,
Tout d'abords les 'T' doivent être bannis de ton installation (remplaces les par des répartiteurs).Vu le nombre de Tv qui est à raccorder il vaut mieux avoir un pré-ampli + un ampli (quitte à diminuer le gain de l'ampli pour éviter les saturations).En ce qui concerne le schéma, j'aurais tendance à dire qu'il vaut mieux équilibrer les deux sorties (sur ton schéma une sortie est relier qu'a une TV et l'autre à 3 TV). A moins qu'il y a des dizaines de mètres de câble coaxial, il n'y a pas besoin de le changer pour du 17 VATC .

Pour ce qui est des marques de préampli et d'ampli je préfère laisser parler les spécialistes.

[david56]

Tout d'abord, merci pour votre réponse !

Donc dans ce cas et comme je le pensais, je vais remplacer mes "T" par des répartiteurs de ce type :



Par ailleurs, je vais brancher la télé, actuellement non reliée sur l'antenne râteau, avec la télé branchée seule sur une sortie de l'ampli.

Pour le câble, dans ma maison tout est du 19, pour le cable allant de l'ampli à l'antenne, je ne vois pas de numéro 17 ou 19 ! (J'ai reproduis sur le schéma les indications sur les câbles.

Néanmoins, tous ces câbles sont neufs !

Quelle différente y a t-il entre l'ampli et le pré-ampli (http://fr.wikipedia.org/wiki/Pr%C3%A9am ... %27antenne) ?

Merci !

[geoffde]

Dans ton schéma, je ne comprend pas ton branchement "en série" de tes TV (a part l'utilisation de T qui sont en effet a proscrire).

L'idéal si cela t'est possible est de partir des deux sorties de ton ampli pour mettre d'un coté un répartiteur 2 directions et de l'autre un répartiteur 3 directions et de tirer ensuite 1 cable par TV.

Maintenant concernant la différence entre Ampli et préampli, globalement:

- Un préampli se met au plus prêt de l'antenne (souvent sur le mat) et amplifie le signal "a la source". Il permet d'augmenter la qualité de réception (mais pas de remplacer une antenne défaillante). Il doit lui être adjoint une alimentation qui l'alimente via le cable d'antenne.

- Un ampli ne fait que compenser les pertes dûes a un trop grand nombre de dérivation et a une trop grande longueur de câble. Si le signal reçu est mauvais, l'ampli ne pourra rien y faire.

Dans ton cas, il faudrait voir si a la descente d'antenne (au point ou tu as ton ampli) ta réception est bonne. Si c'est le cas, un ampli suffira (si le tiens ne te satisfait pas tu peux en prendre un avec 4 sorties). Si l'image est déjà insuffisante à ce point, un préampli sera plus indiqué mais il faudra pouvoir accéder à l'antenne.

[david56]

Bonsoir,

Merci pour cette nouvelle réponse !

aujourd'hui j'ai passé toute la journée à rechanger mes T et mettre des répartiteurs.

Je me suis rendu chez un spécialiste audio/vidéo qui m'a lui aussi conseillé de mettre un pré ampli + ampli + 1 répartiteur 3 sorties et 1 répartiteur 2 sorties.

Mon nouveau schéma :



J'ai donc acheté les répartiteurs de marque servimat (moins de 20€ les 2) et un kit ampli/pré-ampli (en fiches F) de marque FRACARRO (modèle PSU342 cod.289564) pour 49€.

Je fais mon installation comme sur le schéma (vert = répartiteur et bleu = ampli) et là surprise :

Je capte quasi plus la 5 et 6 (image brouillée à peine visible) et alors ne parlons plus du tout de la TNT... (plus rien en TNT de ce fait !).

La 1, 2 et 3 sont parfaites comme auparavent !

Par contre je vais faire installer le pré-ampli sur le mat samedi car j'ai le vertige et j'ai beau essayer, je peux vraiment pas monter sur le toit

De plus, une chose m'intrigue vraiment : que je branche ou non l'ampli (nouveau) sur le courant, l'image ne bouge pas d'un "poil" et même débranché l'image s'affiche alors qu'avec mon ancien ampli (avec les fiches "déconseillées"), lorsqu'il n'était pas branché sur le secteur, il n'y avait aucune image et lorsque je le mettais à fond (réglage), j'avais toutes les chaines en meilleure qualité !

Pour effectuer ces tests, j'ai essayé sur toutes les TV puis sur une seule TV en la branchant en direct (après nouvel ampli) au rateau.

Faut il absolument installer le pré-ampli pour que l'ampli soit actif ou l'ampli vendu ne fonctionne pas ?

Note : lorsque je remplace le nouvel ampli par l'ancien, j'ai le même résultat qu'auparavent, une 5 et 6 de meilleure qualité !

Je desespère et mon porte monnaie souffre !!

NB: pas de bouton de réglage sur le nouvel ampli.

Merci pour votre aide !

[johnny]

Attention! si tu as acheté un préampli de mat, le deuxième boitier fourni avec n'est pas un ampli mais une alimentation.
L'un ne peut pas fonctionner sans l'autre, le préampli ne fonctionne pas sans l'alimentation et il ne faut surtout pas brancher l'alimentation seule, sinon tu envoies du courant dans le dipôle de l'antenne et tu peux griller l'alimentation.

[david56]

Donc ce boitier d'alimentation se met quand même à la place indiquée sur mon schéma ? (tache bleue à coté du répartiteur)

C'est juste que là je ne l'ai pas branchée mais en fait pour que l'alimentation serve je dois impérativement installer le pré-ampli sur le mat ? (tache bleue sur le mat)

J'ai rien oublié ? J'espère n'avoir rien grillé

Quand vous parlez de griller "l'alimentation", vous parlez de celle que j'ai acheté ou de la "carte" dans l'antenne ?

Pour simplifier, en langage débutant... Le courant généré par l'alimentation remonte vers le râteau où se trouve le pré-ampli pour le faire fonctionner ? S oui, Y a t-il une différence entre mettre l'alim à quelques centimètres du pré-ampli ou à plusieurs mètres comme dans mon cas ?

[ronaldo1]

Pour simplifier, en langage débutant... Le courant généré par l'alimentation remonte vers le râteau où se trouve le pré-ampli pour le faire fonctionner ? S oui, Y a t-il une différence entre mettre l'alim à quelques centimètres du pré-ampli ou à plusieurs mètres comme dans mon cas ?

Oui, il y a une différence. Plus le pré-ampli est loin plus la qualité du signal qui rentre est mauvaise et donc en sortie aussi

[david56]

L'idéal serait donc de mettre l'alimentation juste après le pré-ampli ?

Le courant remonte vers la fiche "ANTENNE" de l'antenne ou circule t-il aussi vers les 2 sorties TV de l'alimentation ? (...pour savoir ce que ça fait de mettre l'alimentation avant le pré ampli)

[johnny]

Non, ce qui compte, c'est la position du préampli qui doit se trouver au plus près de l'antenne.

l'alimentation peut-être placée n'importe où à l'intérieur, la distance entre l'alimentation et le préampli importe peu.
Par contre, dans le cas d'une répartition sur plusieurs prises, ce qui est ton cas, le mieux est de placer l'alimentation, juste en amont du répartiteur, donc comme sur ton dessin.

Le courant basse tension qu'elle fourni circule uniquement dans la direction du préampli, il est préférable que le câble soit d'un seul tenant entre les deux et bien soigner le montage des fiches pour éviter tout court-circuit par un brin de tresse qui pourrait toucher le fil central du coax.
