Antenne Fuba XC amplifiée

[nono 63]

Avis et demande de conseils aux spécialistes des vieilles antennes !

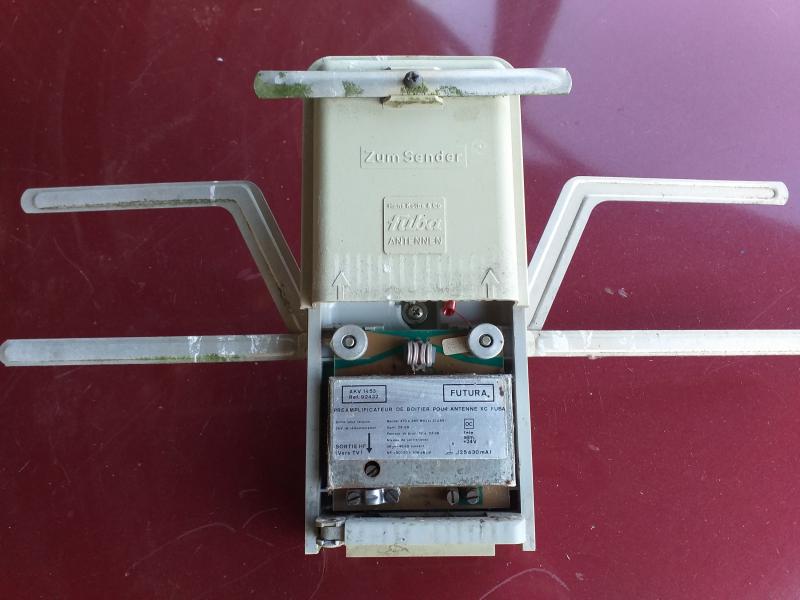

J'ai récupéré il y a quelques semaines une antenne UHF Fuba série XC 10 éléments qui date des années '90 , canaux 36/68 .

Elle a la particularité d'avoir un pré-ampli intégré dans le boitier du dipôle , chose que je n'avais jamais vue auparavant !

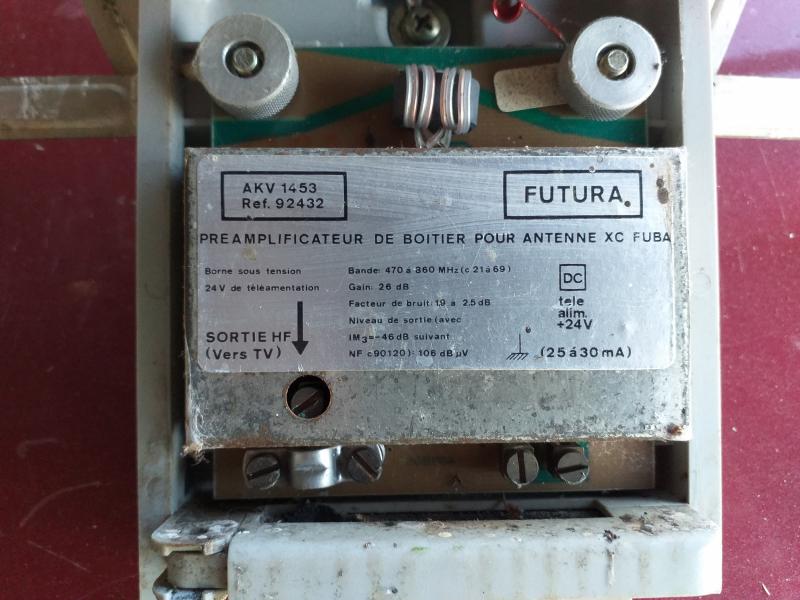

Je voulais savoir à quoi servent les 2 bornes à vis sur la droite du boitier ?



L'alimentation 24 V ne se fait pas par le coaxial branché à gauche

Merci d'avance pour vos éclaircissements !

[kiki37]

Avis et demande de conseils aux spécialistes des vieilles antennes !

J'ai récupéré il y a quelques semaines une antenne UHF Fuba série XC 10 éléments qui date des années '90 , canaux 36/68 .

Elle a la particularité d'avoir un pré-ampli intégré dans le boitier du dipôle , chose que je n'avais jamais vue auparavant !

Oh si, il y en a eu de diverses marques avec préampli dans le dipôle. J'en ai une (Diéla) tout en haut de mon mât que j'avais installé en 1977 pour capter Chissay lorsque le relais de Pré-en-Pail avait été plastiqué par le FLB .Elle y est toujours mais a perdu des morceaux d'élément et de toute façon un thuyas géant a poussé devant la rendant inopérante.Elle était alimentée par le coaxial de descente.
Je ne me sens pas ,à mon âge, de démonter le mât avec ses autres antennes pour l'enlever (Si tu passes par là ... )

Je voulais savoir à quoi servent les 2 bornes à vis sur la droite du boitier ?

L'alimentation 24 V ne se fait pas par le coaxial branché à gauche

Merci d'avance pour vos éclaircissements !

Il faudrait ouvrir le boîtier et voir aussi l'autre coté pour savoir, je n'ai pas de catalogue Fuba et n'ai jamais vu cette antenne.
Bonne nuit nono

[Emmebel]

Je ne suis pas spécialiste, mais ce que l'on voit sur la photo me parait très clair, les 2 bornes en bas à droite servent à l'alimentation du préampli en courant continu (télé-alimentation) :

- sur la borne de droite : +24 volts.
- sur la borne de gauche : la masse (-).

[chrisfr57]

Si ça peut servir à quelqu'un je dois avoir une de ces préamplis encore dans sa boite.

[marceljack]

Si ça peut servir à quelqu'un je dois avoir une de ces préamplis encore dans sa boite.

Bonjour,
Cela peut encore servir aujourd'hui à condition de ne pas être trop près d'une station 4G 800 ou 700 MHz car sur ce type de préampli directement connecté au dipôle il n'y a pas moyen d'ajouter un filtre.
En tout cas pas facilement ...

[nono 63]

Oui il ne faut pas être proche d'un pylône 4G car c'est sûr qu'elle va bien amplifier son signal !

De plus l'antenne est taillée pour le canaux 36/68 , ce qui n'arrange pas les choses.

Je m'orienterai vers l'émetteur de la Bastide du Haut Mont dont les canaux sont du 37 au 48 et qui sont sur la plage d'utilisation de cette antenne.

Je l'essaierai en l'alimentant uniquement par le coaxial , je ne pense pas qu'on soit obligé de tirer un câble séparé pour l'alimentation en 24 V même si ça doit être possible sur ce vieux préampli.

En espérant que la météo s'arrange dans la semaine...

En tout cas merci pour vos indications.

[marceljack]

Oui il ne faut pas être proche d'un pylône 4G car c'est sûr qu'elle va bien amplifier son signal !
De plus l'antenne est taillée pour le canaux 36/68 , ce qui n'arrange pas les choses.
Je m'orienterai vers l'émetteur de la Bastide du Haut Mont dont les canaux sont du 37 au 48 et qui sont sur la plage d'utilisation de cette antenne.

Cela va fonctionner mais une antenne de ce type a son gain maximum un peu en dessous du canal le plus haut qu'elle couvre, dans ce cas sans doute autour du canal 65.
C'est sûr qu'il vaudrait mieux qu'il n'y ait pas de station 4G relativement proche dans l'axe (voire sur la même tour que l'émetteur TV) ...

Je l'essaierai en l'alimentant uniquement par le coaxial , je ne pense pas qu'on soit obligé de tirer un câble séparé pour l'alimentation en 24 V même si ça doit être possible sur ce vieux préampli.

C'est sûr que le préampli s'alimente par le coax, je ne vois pas trop à quoi peuvent servir ces deux vis (à part à contrôler que l'alim 24V est bien présente).
Ou alors à alimenter un autre préampli.

[julien74]

Bonjour,

Ton antenne me fait penser aux antennes que je voyais en Suisse dans des vallées où le réémetteur TV analogique diffusait TSR 1 en VHF III et TSR 2 en UHF, il y avait donc sur les chalets en façade une petite antenne extérieure mixte UHF et VHF.

[Ecouteur parisien]

Les 2 vis ne servent t’elles pas tous simplement à maintenir les 2 brins de l’antenne et peut être aussi à maintenir le capot du préampli. Capot absent sur la photo.

Daniel

[marceljack]

Les 2 vis ne servent t’elles pas tous simplement à maintenir les 2 brins de l’antenne et peut être aussi à maintenir le capot du préampli. Capot absent sur la photo.
Daniel

Je pense qu'on ne parle pas des mêmes "vis", il ne s'agit pas des gros écrous qui fixent le circuit imprimé au dipôle mais des deux petites vis en bas à droite.
